机械设计基础典型试题及答案10套解读VIP免费

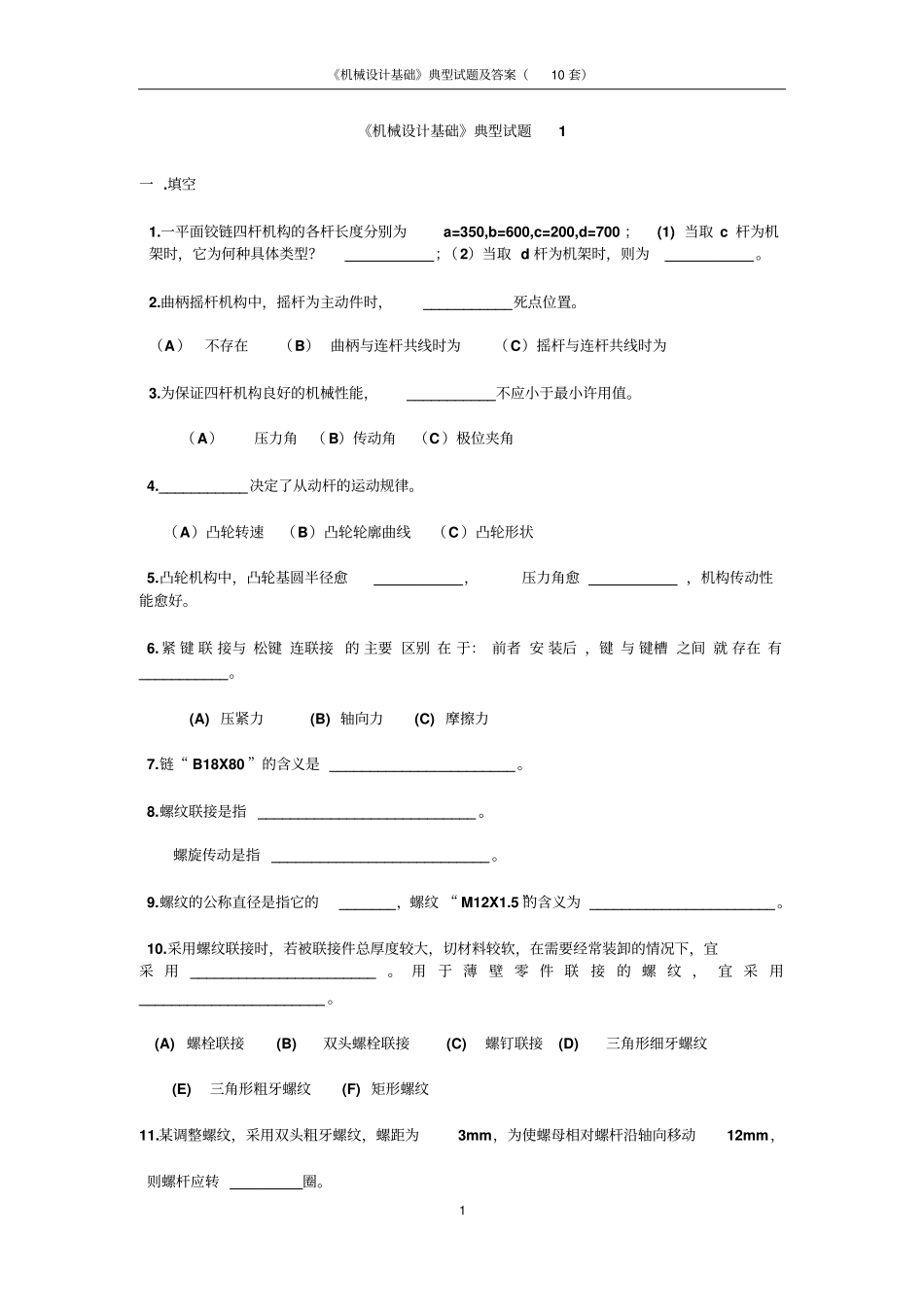

《机械设计基础》典型试题及答案（10套）1《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________，机构传动性能愈好。6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。(A)压紧力(B)轴向力(C)摩擦力7.链“B18X80”的含义是_______________________。8.螺纹联接是指___________________________。螺旋传动是指___________________________。9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。用于薄壁零件联接的螺纹，宜采用_______________________。(A)螺栓联接(B)双头螺栓联接(C)螺钉联接(D)三角形细牙螺纹(E)三角形粗牙螺纹(F)矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。《机械设计基础》典型试题及答案（10套）212.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。13.带传动的主动轮直径d1=180mm，转速n1=940r/min，从动轮的直径为d2=710转速n2=233r/min,则其弹性滑动系数ε为_______________________。14.为使三角带传动中各根带受载均匀，带的根数不宜超过_______根。(A)4(B)6(C)2(D)1015.一对齿轮啮合时,两齿轮的________始终相切。(A)分度圆(B)基圆(C)节圆(D)齿根圆16.一标准直齿圆柱的齿距为15.7mm，齿顶圆直径为400mm,则该齿轮的齿数为________。17.齿轮传动的标准安装是指__________________________。18.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数___________-，齿轮传动也越__________。19.仿形法加工齿轮，根据被加工齿轮的________，________选择刀具刀号。20.一主动直齿轮的转矩为100Nm,其分度圆直径为50mm，则其传递的圆周力为___________，径向力为_______。21.滚动轴承代号“6215”的含义是__________________________________。22.一般来说，_______更能承受冲击，_____-更适合于较高的转速下工作。(A)滚子轴承(B)球轴承23.额定动载荷是指__________________________24.转轴是指______________________传动轴是指___________________25.一个阶梯轴由______，_________，______________三部分组成。二，简要回答：1.计算图示机构的自由度，并判定其是否具有确定的运动。《机械设计基础》典型试题及答案（10套）3《机械设计基础》典型试题及答案（10套）4试题1参考答案填空：1双曲柄机构曲柄摇杆机构2曲柄与连杆共线时为3传动角4凸轮轮廓曲线5大小6摩擦力7B型键宽度b=18mm，长度L=80mm8利用螺纹零件把需要固定在一起的零件固连起来利用螺纹零件实现回转运动转换成直线运动9外径细牙螺纹外径12mm，螺距1.510双头螺栓联接三角形细牙螺纹11212YZABCDEB型基准长度2240mm130.022141015节圆《机械设计基础》典型试题及答案（10套）5167817分度圆与节圆重合18越多平稳19模数齿数204000N1455.9N21深沟球轴承直径系列2内径75mm22滚子轴承球轴承23额定寿命106寿转，L=1(106转)时轴承所能承受的最大载荷24既承受弯矩也承受扭矩只承受扭矩25轴头轴颈轴身简要回答：11具有确定运动2图示3图示4速度大离心力过大绕转的圈数多寿命低计算1m=5d1=100d2=220da1=100+10=110da2=220+10=230df1=100-12.5=87.5df2=220-12.5=207.5p=3.14*5=15.7s=e=7.852n3=n4(n4/n6)=(z6/z4)=3nH=n6(n1-n6)/(n3-n6)=-(z3/z1)=-4i16=-7《机械设计基础》典型试题及答案（10套）6《...
