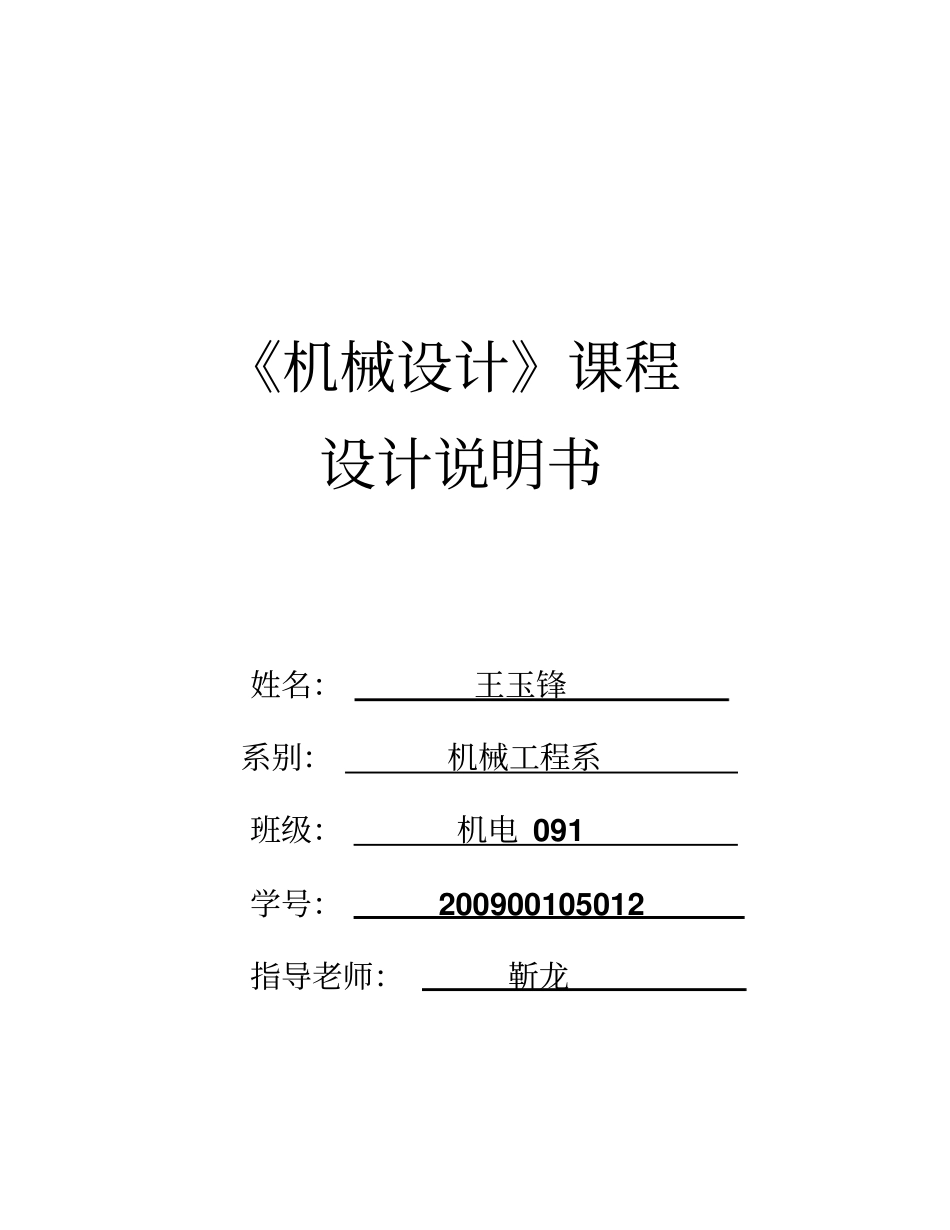

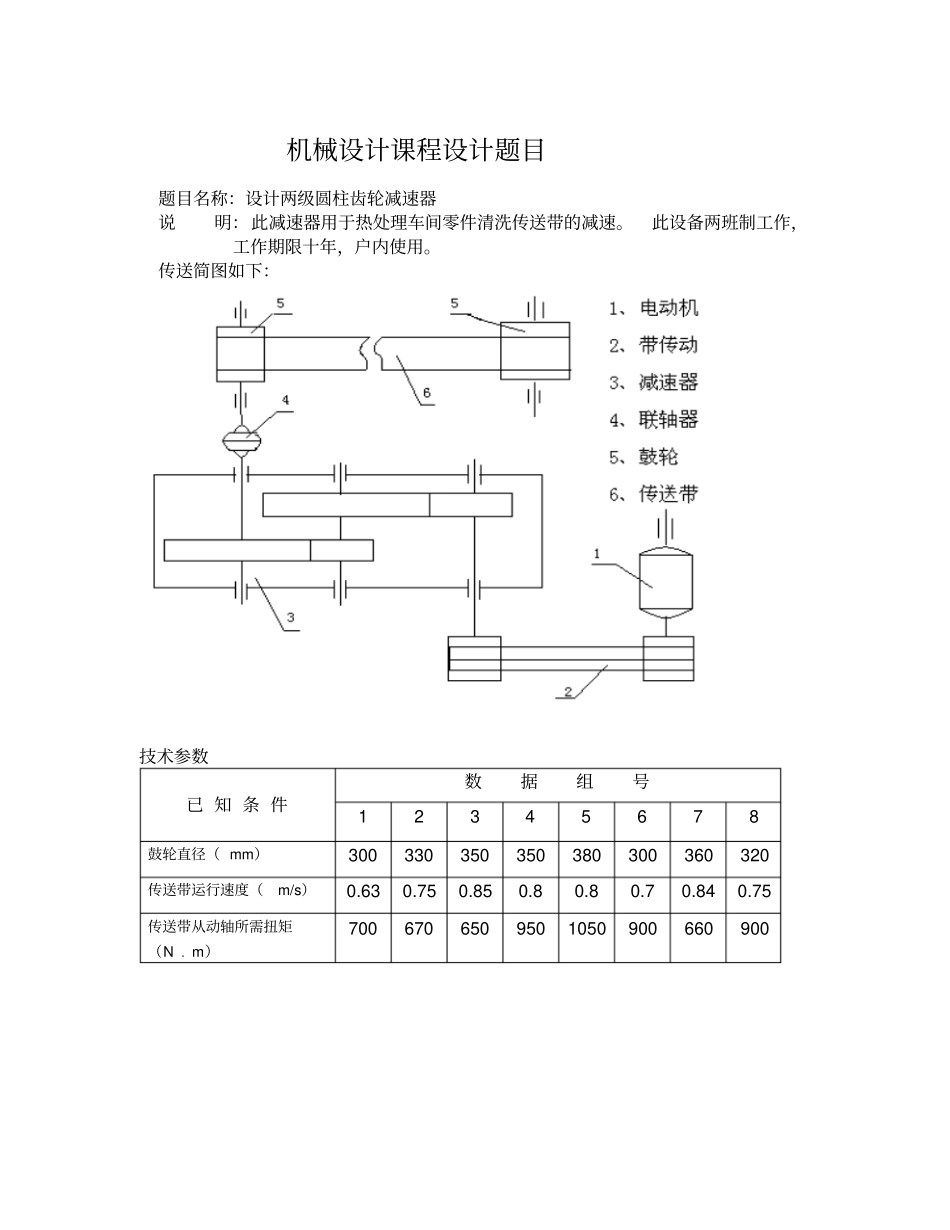

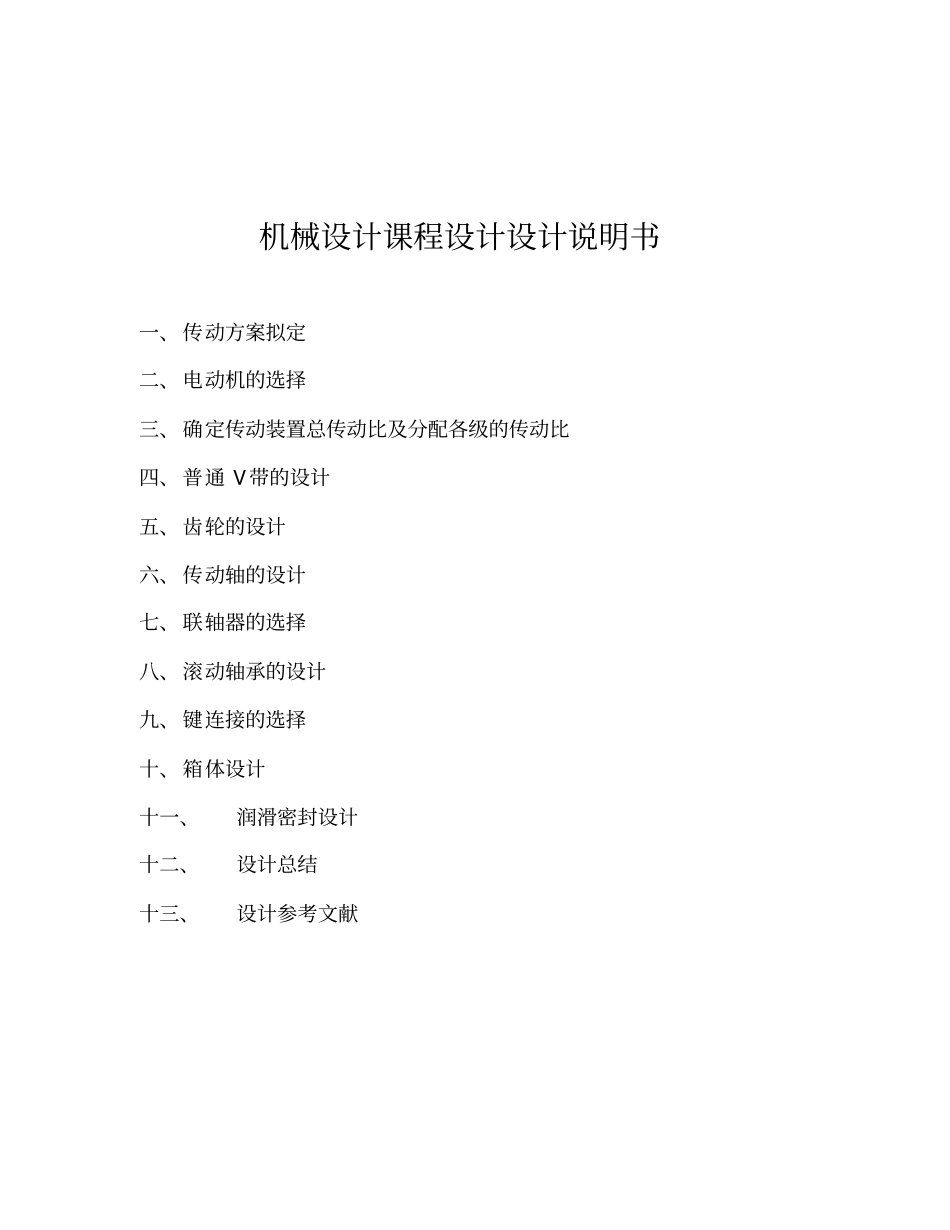

《机械设计》课程设计说明书姓名：王玉锋系别：机械工程系班级：机电091学号：200900105012指导老师：靳龙机械设计课程设计设计说明书一、传动方案拟定二、电动机的选择三、确定传动装置总传动比及分配各级的传动比四、普通V带的设计五、齿轮的设计六、传动轴的设计七、联轴器的选择八、滚动轴承的设计九、键连接的选择十、箱体设计十一、润滑密封设计十二、设计总结十三、设计参考文献机械设计课程设计题目题目名称：设计两级圆柱齿轮减速器说明：此减速器用于热处理车间零件清洗传送带的减速。此设备两班制工作，工作期限十年，户内使用。传送简图如下：技术参数已知条件数据组号12345678鼓轮直径（mm）300330350350380300360320传送带运行速度（m/s）0.630.750.850.80.80.70.840.75传送带从动轴所需扭矩（N﹒m）7006706509501050900660900一、传动方案拟定第三组:设计两级圆柱斜齿轮减速器1、工作条件：工作为两班工作制，使用期限10年，载荷平稳，环境清洁。2、原始数据：鼓轮直径=350mm传送带运行速度=0.85m/s传送带从动轴所需扭矩=650N.m方案拟定：采用V带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲、吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。二、电动机的选择传动装置的总效率ηaηa=η1η2η2η2η2η2η3η3η4=0.92×0.99×0.99×0.99×0.99×0.99×0.97×0.97×0.99=0.81η1为V带的效率，η2为滚动球轴承的效率η3为斜圆柱齿轮的效率，η4为弹性联轴器的效率电动机的选择执行机构的曲柄转速为n=1000×60v÷D÷3.14=46r／minPw=Tn÷9550=650×46÷9550=3.13KW电动机所需功率为：Pd=Pw／η=3.13÷0.81=3.86KW经查表按推荐的传动比范围，V带传动的传动比i1′=2～4，二级圆柱斜齿轮减速器的传动比i2′=8～40.则总传动比合理范围为ia′=16～160，电动机转速的可选范围为nd′=ia′×n=（16～60）×46.4=742.56～7425.6r／min综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比。选型号为Y112M–4的三相异步电动机，额定功率为4kW，满载转速为nm=1440r／min，同步转速为1500r／min。三、确定传动装置的总传动比和分配传动比设电动机的轴为0轴，减速箱的高速轴为1轴，中速轴为2轴，低速轴为3轴（1）总传动比由选定的电动机满载转速和工作机主动轴转速，可得传动装置总传动比为ia=1440÷46=31.30（2）分配传动装置传动比Ia=io×i式中io、i分别为带传动和减速器的传动比。为使V带传动外廓尺寸不致过大，初步取io=2.5，则减速器传动比为i=31.30÷2.5=12.52根据各原则，得高速级传动比为i1=4.03，则i2=i÷i1=12.52÷4.03=3.10方案电动机型号额定功率Pedkw电动机转速minr电动机重量N参考价格元传动装置的传动比同步转速满载转速总传动比V带传动减速器1Y112M-441500144047023016.152.37.02中心高外型尺寸L×（AC/2+AD）×HD底脚安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部位尺寸F×GD132515×345×315216×1781236×8010×411、计算传动装置的运动和动力参数（1）各轴转速N0=nm=1440r／minN1=nm／i0=1440÷2.5=576r／minN2=n1／i1=576÷4.03=143r／minN3=n3/i2=143/3.10=46r／min（2）各轴输入功率P1=Pd×η1=4×0.92=3.68KWP2=P1×η2×η3=3.68×0.99×0.97=3.53KWP3=P2×η2×η3=3.53×0.99×0.97=3.39KW则各轴的输出功率：P1′=P1×0.98=3.60KWP2′=P2×0.98=3.45KWP3′=P3×0.98=3.32KW(3)各轴的转矩电动机轴的输出转矩mNnpT53.261440495509550000T1=9550×P1/N1=61.01N.mT2=9550×P2/N2=246.43N.mT3=9550×P3/N3=734.93N.m轴0轴1轴2轴3转速r／min140057614346功率KW43.683.533.39转矩N.m26.5361.01246.43734.93四、设计V带和带轮（1）确定计算功率查课本表5.6得：Ka=1.2Pca=Ka×P=1.2×4=4.8KW,式中Ka为工作情况系数，P为传递功率，即电动机的额定功率。（2）选择带型号根据Pca=4.8KW和小带轮转速n1=576r／min按图5.8选用带型为A型带。（3）选取带轮基准直径D1、D2根据V带带型，参考课本表5.2选取D1=90mm（4）验算带速VV=πD1n1／60／1000=3.14×90×576÷60÷1000=3m／s小于30m／s则大带轮基...
