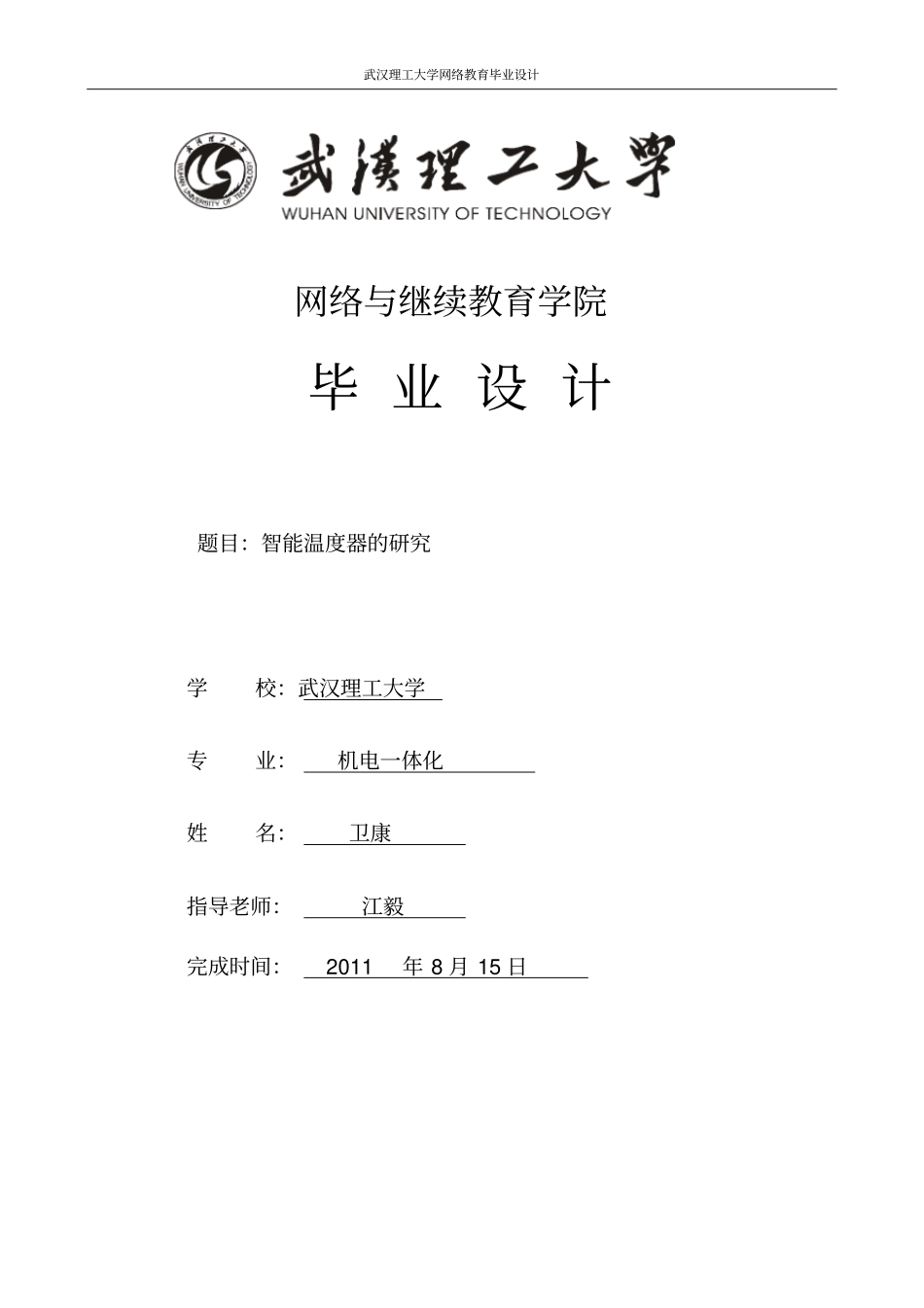

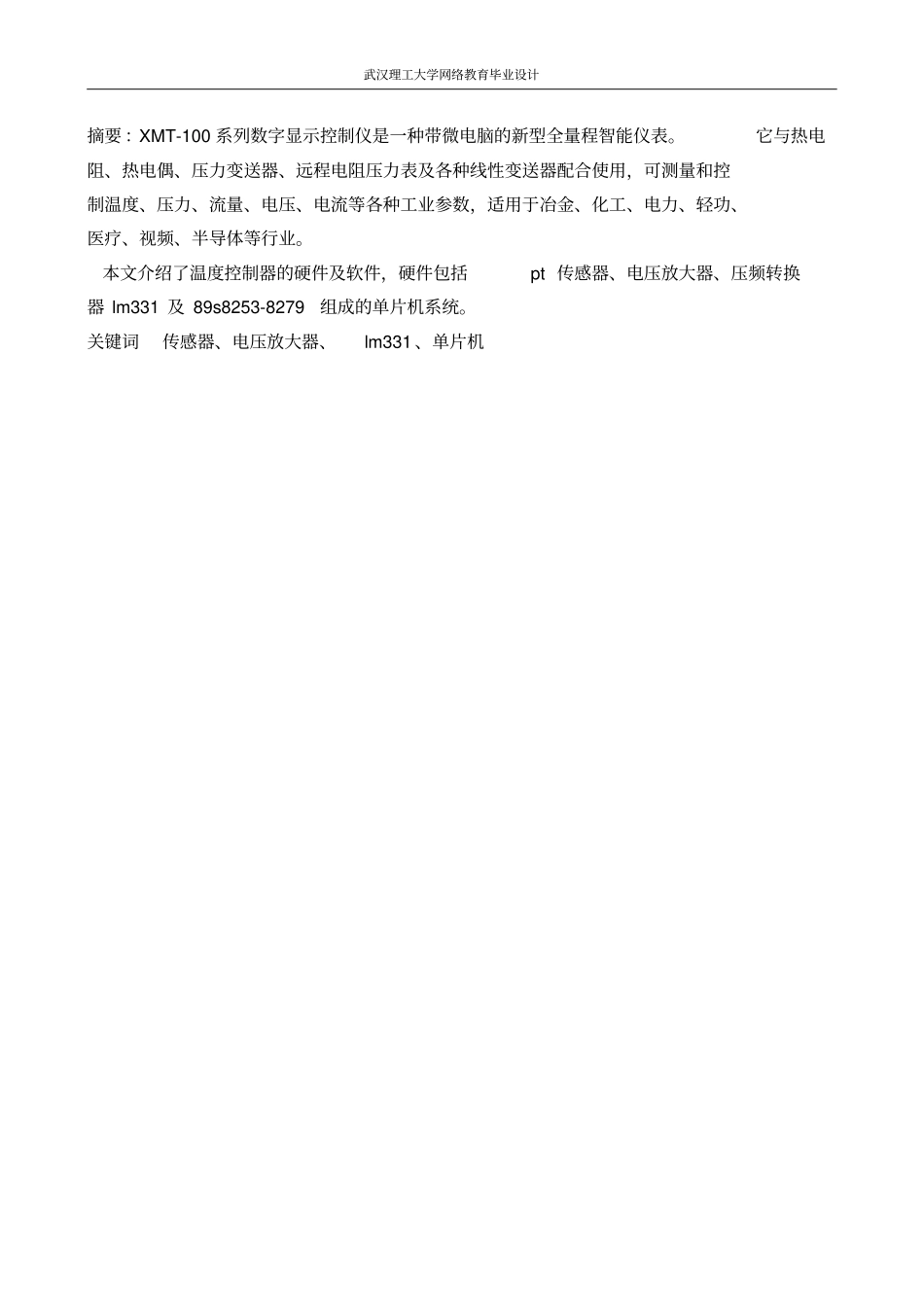

武汉理工大学网络教育毕业设计网络与继续教育学院毕业设计题目：智能温度器的研究学校：武汉理工大学专业：机电一体化姓名：卫康指导老师：江毅完成时间：2011年8月15日武汉理工大学网络教育毕业设计摘要：XMT-100系列数字显示控制仪是一种带微电脑的新型全量程智能仪表。它与热电阻、热电偶、压力变送器、远程电阻压力表及各种线性变送器配合使用，可测量和控制温度、压力、流量、电压、电流等各种工业参数，适用于冶金、化工、电力、轻功、医疗、视频、半导体等行业。本文介绍了温度控制器的硬件及软件，硬件包括pt传感器、电压放大器、压频转换器lm331及89s8253-8279组成的单片机系统。关键词传感器、电压放大器、lm331、单片机武汉理工大学网络教育毕业设计目录第一章绪论...............................................................................错误！未定义书签。第二章本次毕业设计任务2.1设计题目：.......................................................12.2设计意义：.......................................................2第三章软件设计3.1.1Pt温度传感器...........................................43.1.2恒流源介绍..............................................4恒流源分为流出(CurrentSource)和流入(CurrentSink)两种形式。..43.3电压-频率变换器LM331............................................63.3.1Lm331周边电路图...............................................63.3.2概述....................................................63.3.3工作原理................................................73.48279单片机的性能及结构.........................错误！未定义书签。3.4.1芯片引脚功能说明.......................错误！未定义书签。3.4.2内部结构...............................错误！未定义书签。3.5Pcb印制板电路图.................................................93.5.1PCB发展简介：.........................错误！未定义书签。第四章软件设计4.1程序流程图如下..................................错误！未定义书签。第五章数和数值的编码5.1前面板示意图及案件说明：........................错误！未定义书签。5.2仪表参数的设置流程..............................错误！未定义书签。参考文献...............................................................................................................................131第一章绪论1.1单片机发展概述1946年第一台电子计算机诞生至今，只有50年的时间，依靠微电子技术和半导体技术的进步，从电子管——晶体管——集成电路——大规模集成电路，现在一块芯片上完全可以集成几百万甚至上千万只晶体管，使得计算机体积更小，功能更强。特别是近20年时间里，计算机技术获得飞速的发展，计算机在工农业，科研，教育，国防和航空航天领域获得了广泛的应用，计算机技术已经是一个国家现代科技水平的重要标志。单片机诞生于20世纪70年代，象Fairchid公司研制的F8单片微型计算机。所谓单片机是利用大规模集成电路技术把中央处理单元(CenterProcessingUnit,也即常称的CPU)和数据存储器(RAM)、程序存储器(ROM)及其他I/O通信口集成在一块芯片上，构成一个最小的计算机系统，而现代的单片机则加上了中断单元，定时单元及A/D转换等更复杂、更完善的电路，使得单片机的功能越来越强大，应用更广泛。20世纪70年代，微电子技术正处于发展阶段，集成电路属于中规模发展时期，各种新材料新工艺尚未成熟，单片机仍处在初级的发展阶段，元件集成规模还比较小，功能比较简单，一般均把CPU、RAM有的还包括了一些简单的I/O口集成到芯片上，象Farichild公司就属于这一类型，它还需配上外围的其他处理电路方才构成完整的计算系统。类似的单片机还有Zilog公司的Z80微处理器。1976年INTEL公司推出了MCS-48单片机，这个时期的单片机才是真正的8位单片微型计算机，并推向市场。它以体积小，功能全，价格低赢得了广泛的应用，为单片机的发展奠定了基础，成为单片机发展史上重要的里程碑。在...
