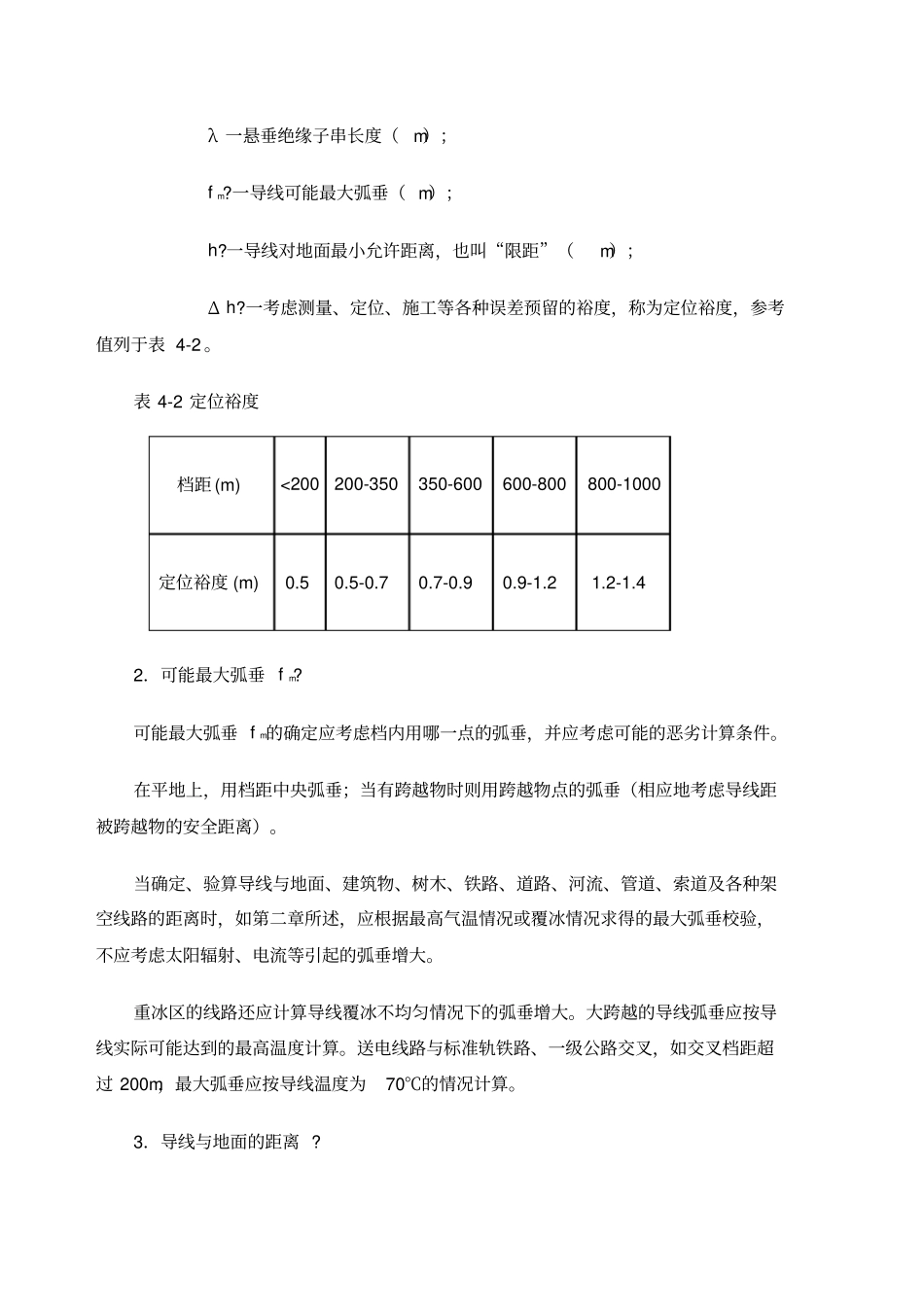

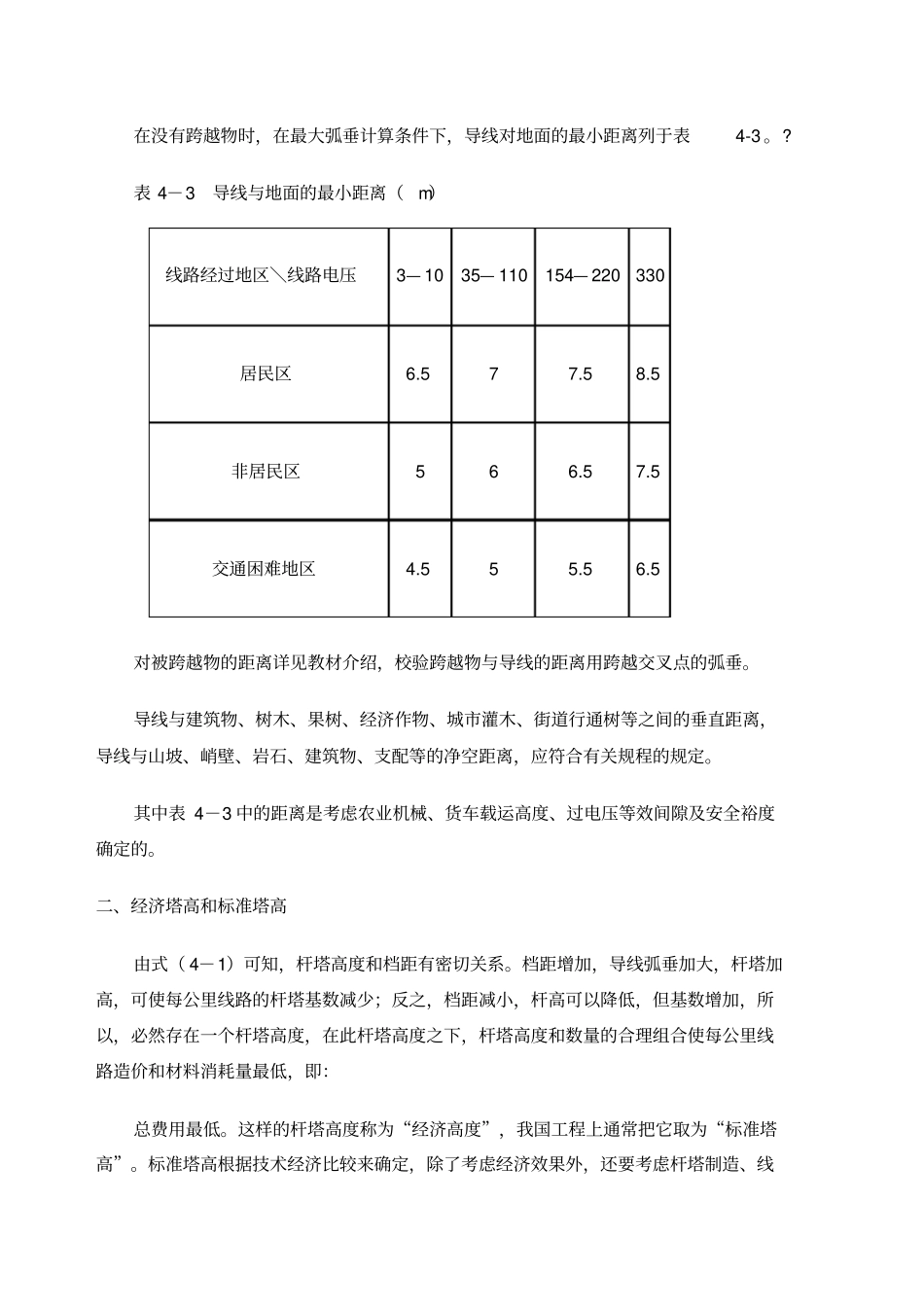

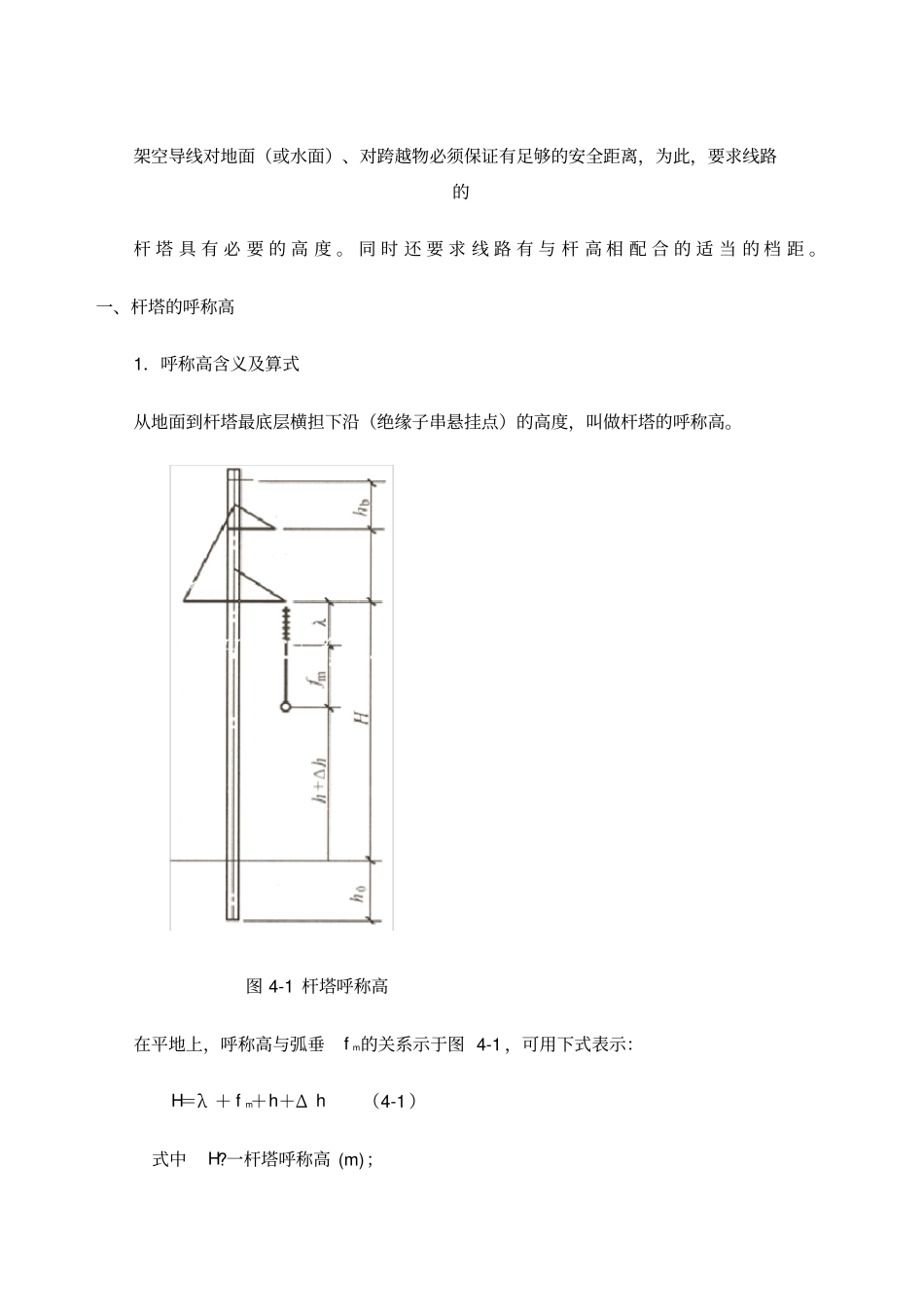

架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。同时还要求线路有与杆高相配合的适当的档距。一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。图4-1杆塔呼称高在平地上，呼称高与弧垂fm的关系示于图4-1，可用下式表示：H＝λ＋fm＋h＋Δh（4-1）式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；fm?一导线可能最大弧垂（m）；h?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。表4-2定位裕度档距(m)<200200-350350-600600-800800-1000定位裕度(m)0.50.5-0.70.7-0.90.9-1.21.2-1.42．可能最大弧垂fm?可能最大弧垂fm的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。大跨越的导线弧垂应按导线实际可能达到的最高温度计算。送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。?表4－3导线与地面的最小距离（m）线路经过地区＼线路电压3—1035—110154—220330居民区6.577.58.5非居民区566.57.5交通困难地区4.555.56.5对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。其中表4－3中的距离是考虑农业机械、货车载运高度、过电压等效间隙及安全裕度确定的。二、经济塔高和标准塔高由式（4－1）可知，杆塔高度和档距有密切关系。档距增加，导线弧垂加大，杆塔加高，可使每公里线路的杆塔基数减少；反之，档距减小，杆高可以降低，但基数增加，所以，必然存在一个杆塔高度，在此杆塔高度之下，杆塔高度和数量的合理组合使每公里线路造价和材料消耗量最低，即：总费用最低。这样的杆塔高度称为“经济高度”，我国工程上通常把它取为“标准塔高”。标准塔高根据技术经济比较来确定，除了考虑经济效果外，还要考虑杆塔制造、线路施工、运行等方面的因素。不同电压级的线路，其所用导线型号有不同的范围，导线对地距离也不同，也有不同的标准塔高。根据我国以往工程的设计经验，钢筋混泥土杆塔标准塔高12m左右，110KV为13m左右，110K铁塔标准塔高为15～18m。根据我国以往工程的设计经验,各级电压的标准杆高参考值见表4-4所示：表4—4标准塔高参考值杆塔种类电压等级钢筋混凝土电杆呼称高(m)铁塔呼称高(m)10—60KV110KV154KV220KV12131721—151823根据表4-4，线路的全部塔高头部尺寸加上标准塔高，一般35—60KV的直线杆全部为15m左右,余类推。三、标准档距1．标准档距在保证对地距离并利用导线机械强度的前提下充分利用杆塔高度所得到的最大档距叫做计算档距。根据导线力学计算公式，可以很容易地导出“计算档距”的理论公式。用理论公式求“计算档距”，要进行多次计算，才能得到结果。此外，也可以作出一系列档距下导线的力学、特性曲线，由此决定某一杆高所对应的最大档距—计算档距。将弧垂关系式代入式4-1中，可得计算档距为：（4-2）式中Lj—计算档距或标准档距，m；?与标准塔高对应的计算档距，叫标准档距。它是指充分利用标准塔高的档距。2．标准档距的用途当设计杆塔时，为了决定荷载及结构和尺寸，先要决定杆塔的设计档距。设计档距包括杆塔的水平档距、垂直档距、代表档距、最大档距等，它们都和标准档距有着一定的关系。在线路设计中，杆塔定位是一项关键的工作。定位之...
