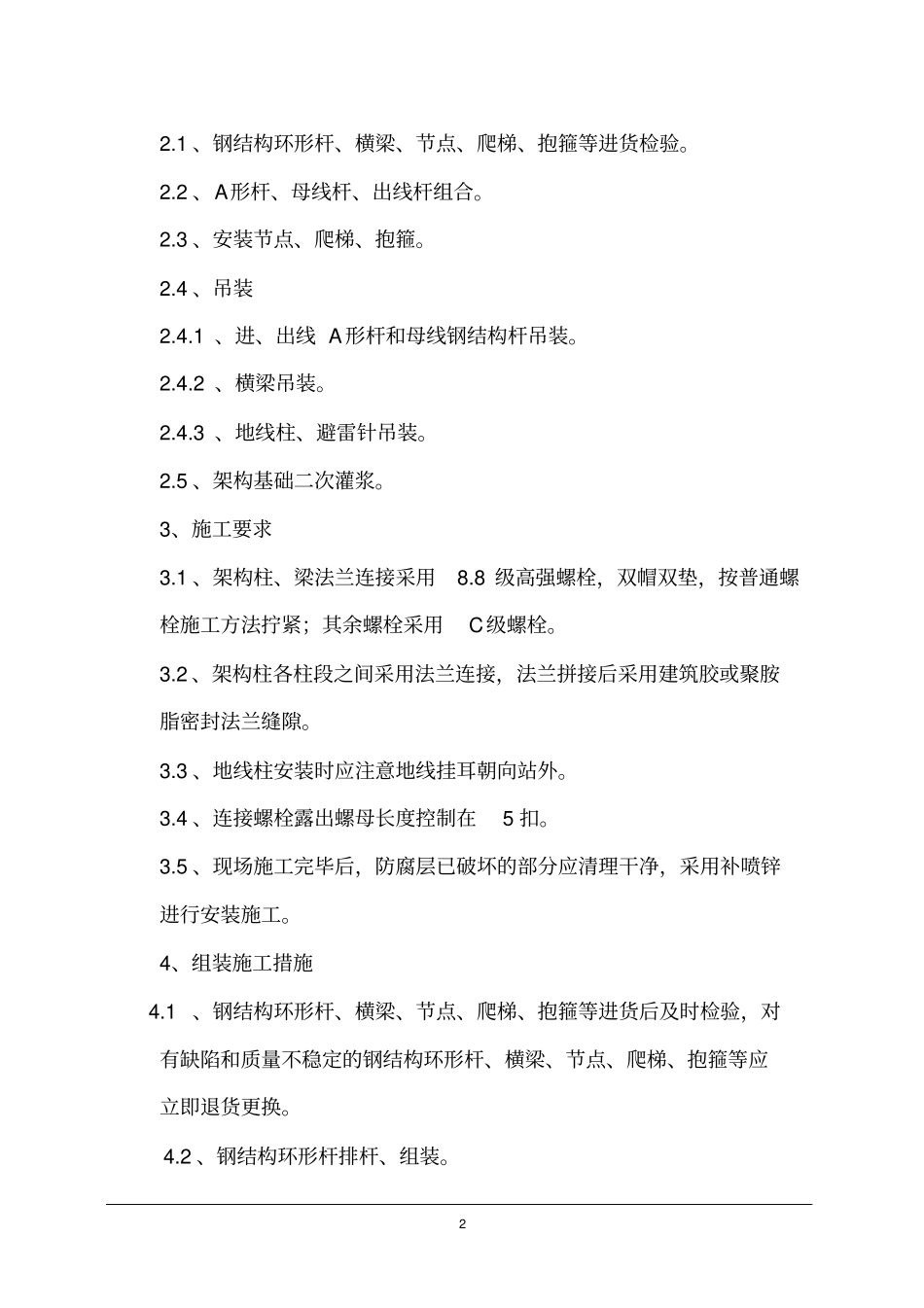

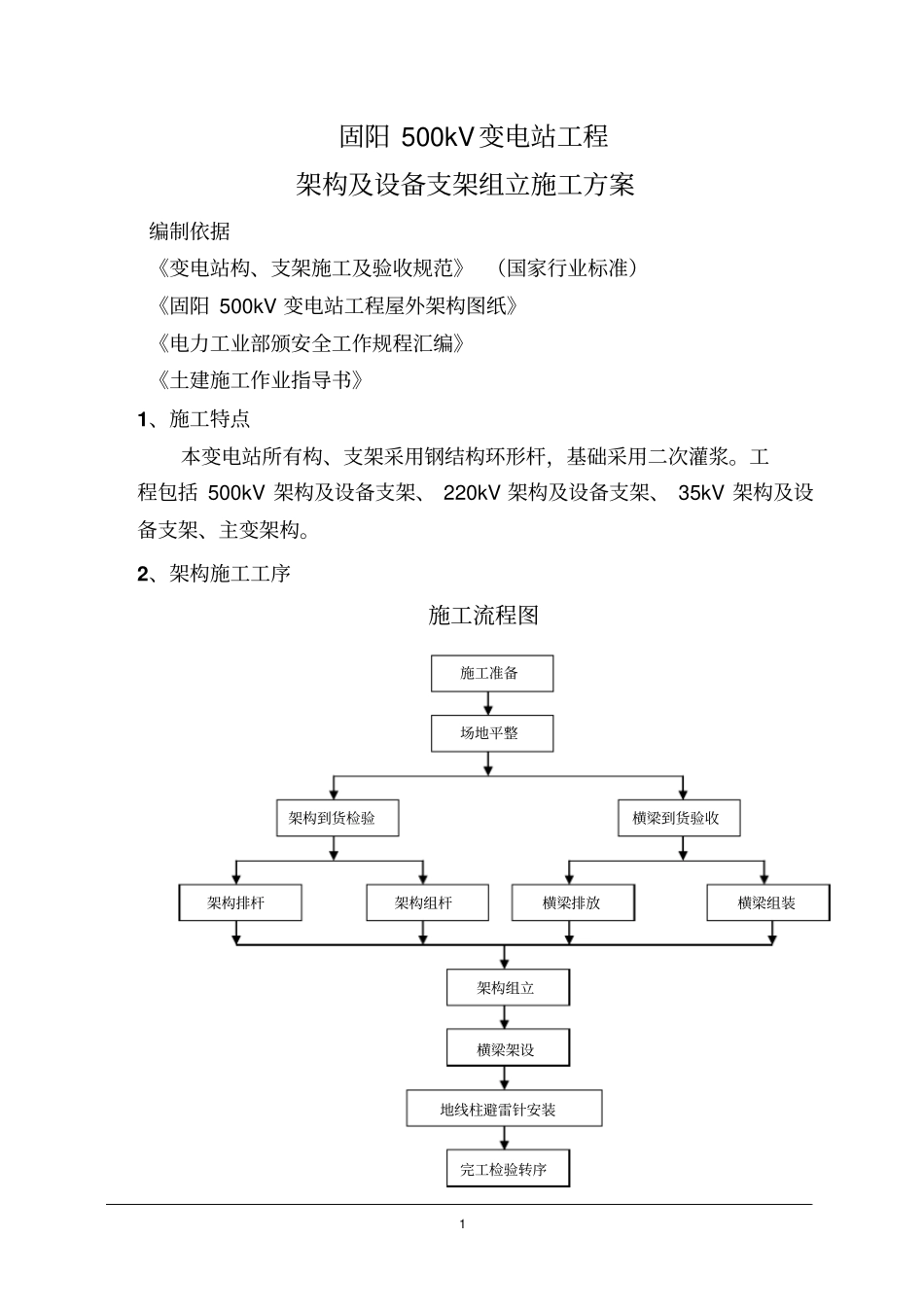

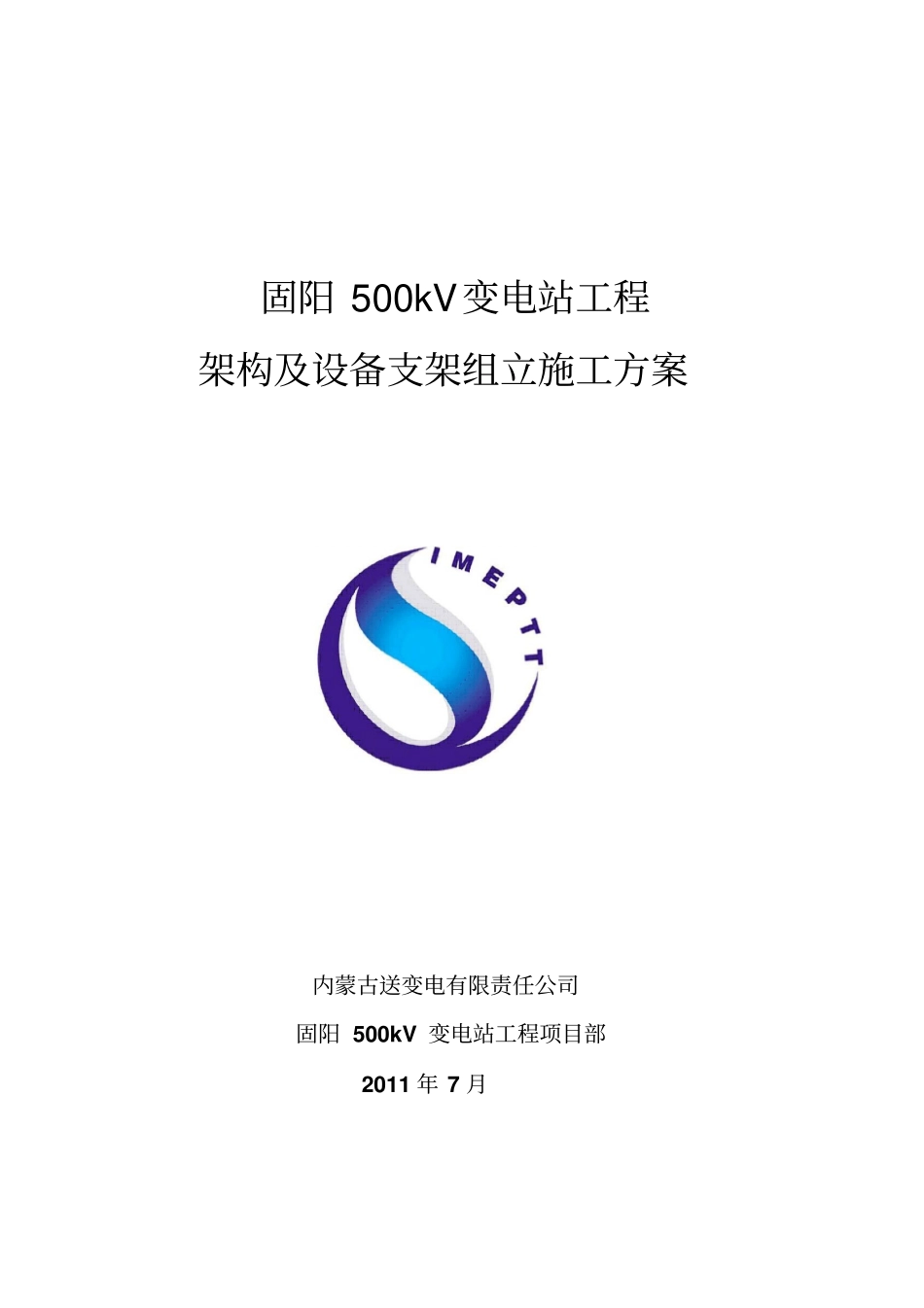

固阳500kV变电站工程架构及设备支架组立施工方案内蒙古送变电有限责任公司固阳500kV变电站工程项目部2011年7月1固阳500kV变电站工程架构及设备支架组立施工方案编制依据《变电站构、支架施工及验收规范》（国家行业标准）《固阳500kV变电站工程屋外架构图纸》《电力工业部颁安全工作规程汇编》《土建施工作业指导书》1、施工特点本变电站所有构、支架采用钢结构环形杆，基础采用二次灌浆。工程包括500kV架构及设备支架、220kV架构及设备支架、35kV架构及设备支架、主变架构。2、架构施工工序施工流程图架构到货检验架构排杆架构组立横梁到货验收横梁排放横梁组装架构组杆横梁架设地线柱避雷针安装施工准备场地平整完工检验转序22.1、钢结构环形杆、横梁、节点、爬梯、抱箍等进货检验。2.2、A形杆、母线杆、出线杆组合。2.3、安装节点、爬梯、抱箍。2.4、吊装2.4.1、进、出线A形杆和母线钢结构杆吊装。2.4.2、横梁吊装。2.4.3、地线柱、避雷针吊装。2.5、架构基础二次灌浆。3、施工要求3.1、架构柱、梁法兰连接采用8.8级高强螺栓，双帽双垫，按普通螺栓施工方法拧紧；其余螺栓采用C级螺栓。3.2、架构柱各柱段之间采用法兰连接，法兰拼接后采用建筑胶或聚胺脂密封法兰缝隙。3.3、地线柱安装时应注意地线挂耳朝向站外。3.4、连接螺栓露出螺母长度控制在5扣。3.5、现场施工完毕后，防腐层已破坏的部分应清理干净，采用补喷锌进行安装施工。4、组装施工措施4.1、钢结构环形杆、横梁、节点、爬梯、抱箍等进货后及时检验，对有缺陷和质量不稳定的钢结构环形杆、横梁、节点、爬梯、抱箍等应立即退货更换。4.2、钢结构环形杆排杆、组装。34.2.1、钢结构环形杆属于钢结构预制件，在装卸时应采用吊车装卸，卸于表面无石块、无积水、无杂物的平整、开阔场所，以便二次搬运。4.2.2、钢结构环形杆二次搬运、排杆、就位组合，应选择架构基础附近，便于组装。4.2.3、组装后的A形杆按南北（或东西）走向顺序排列，但不应影响吊装作业面和吊点。4.2.4、组装节点、爬梯、抱箍后检查其位置是否符合图纸要求，并做整形处理。4.2.5、法兰连接应用力矩扳手连接，其连接强度应符合设计强度。4.2.6组装横梁时应及时的核对图纸，对每根横梁的型号、尺寸进行核对，以免出现错位现象。5、架构、横梁吊装施工措施5.1吊装技术措施5.1.1、吊装技术准备(1)、认真审核施工图纸，明确架构A形杆、横梁安装位置和技术要求。（2）、核对基础标高、轴线偏差应符合设计及规程规范要求。（3）、核对架构A形杆、横梁尺寸偏差应符合设计及规程规范。（4）、吊装前要将架构及设备支架基础顶面留孔内杂物清理干净。5.1.2、吊装前的准备工作：（1）、施工前认真学习吊装工序的规程规范和技术交底，现场宣读安全施工作业票及交底内容。4（2）、施工场地平整、清洁，将影响施工的机械、材料、淤石淤土等杂物清理出施工场地外。（3）、施工道路通畅，必要时洒水、夯实加固路面，排除不安全因素；准备吊具、鬃绳、钢丝绳、钢丝绳套、软绳套、撬棍、卸扣、地锚、桩楔，并检查其是否安全稳定，合格可用。评定吊具、卸扣、钢丝绳与起吊重物的安全系数；吊装钢丝绳选用直径为Ф20㎜的合格钢丝绳，滑轮选用10T滑轮，钢丝绳的安全系数为5~6。（4）、钢丝绳破断拉力Q＝54d×d单位是公斤，Ф16㎜的钢丝绳破断拉力约为54×16×16＝13824公斤，满足施工需求。（5）、地锚拉力=摩阻系数×地锚接触土层的表面积×表面积平整度系数。2.5×30×3.14×120/2=13473公斤架构吊件参数表吊件最大长度最大重量备注架构柱28.022（16.451）m11584.3（3494.88）Kg横梁33m5896Kg地线柱和避雷针22m1274.34＋413.81（Kg）安装高度50m施工用工器具参数表名称规格备注线扣10T立架构钢丝绳?12立架构手扳葫芦3T立架构“U”形环5T立架构地锚300×1200立架构力矩扳手750-2000N/.M组杆组梁5电动扳手1000W组杆组梁电动扳手1000W组杆组梁汽车吊8T组杆组梁汽车吊16T组杆组梁汽车吊25T立架构汽车吊50T立架构检查吊车（50T）机械性能和绳索的安全性能。施工人员明确责任，定岗定位，统一指挥，合理安排。5.2、吊装方法5.2.1、吊装顺序：架构A型杆——横梁——支撑杆。5.2.2、...
