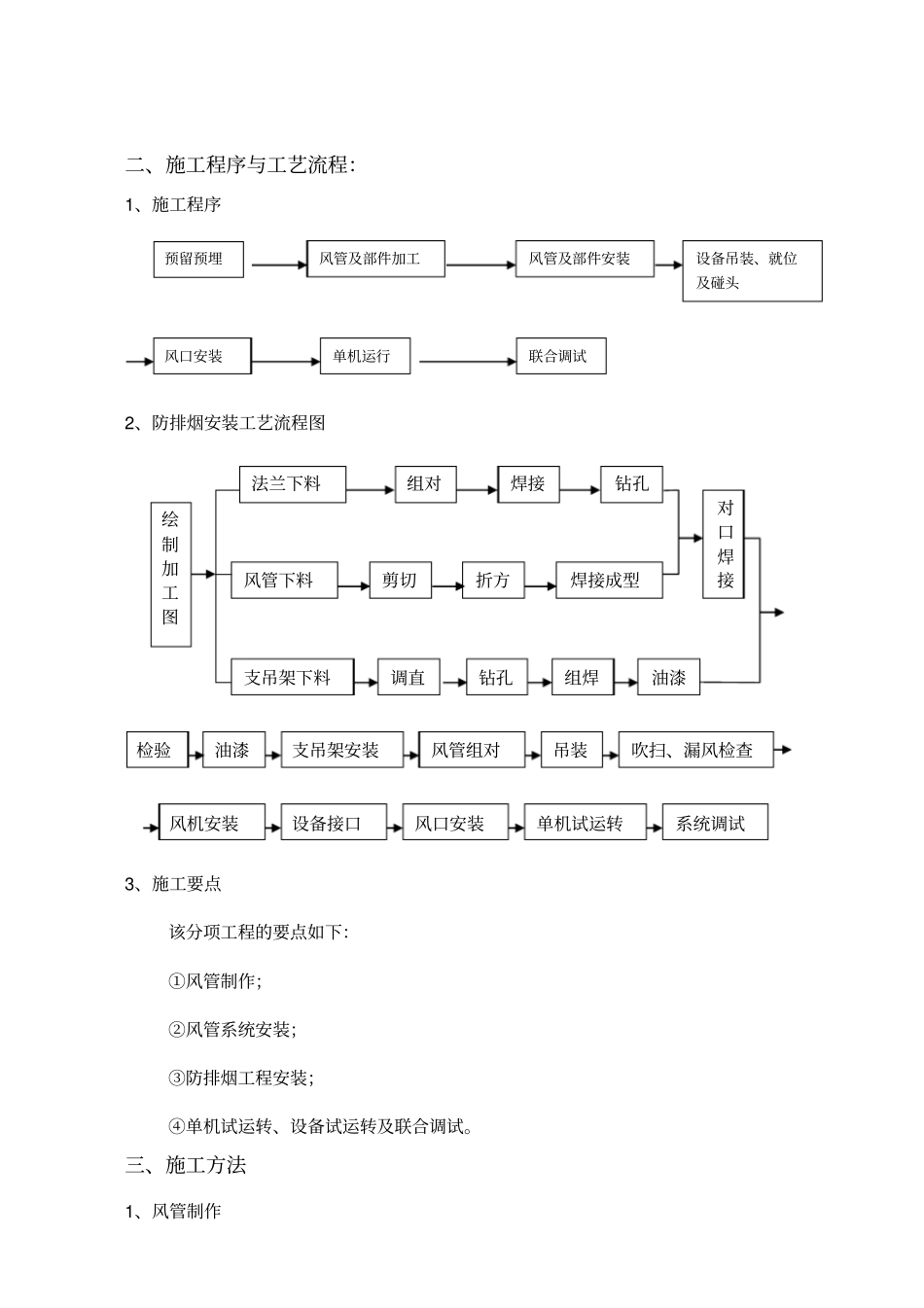

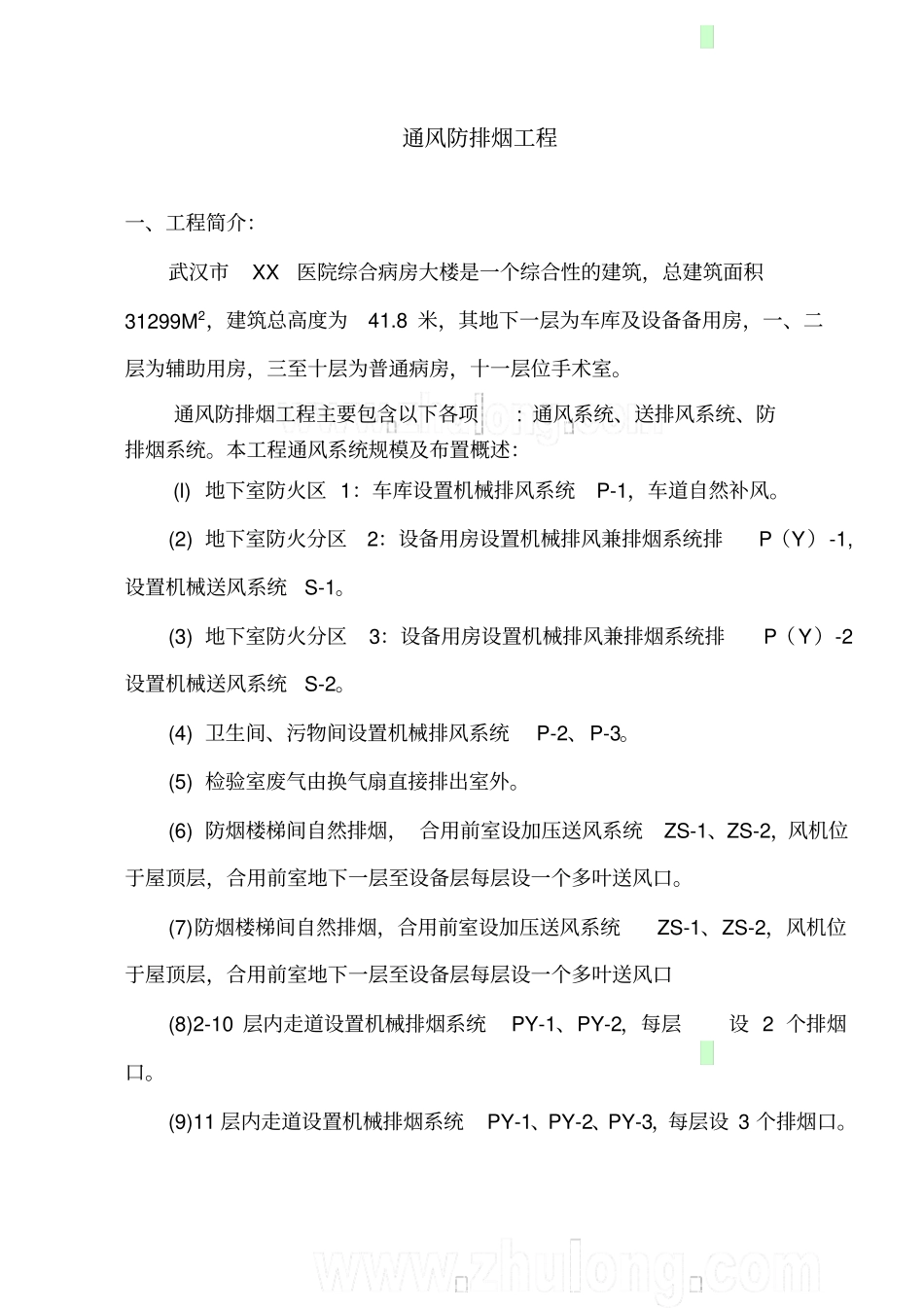

某医院综合病房楼通风防排烟施工方案优质资料(可以直接使用，可编辑优质资料，欢迎下载）通风防排烟工程一、工程简介：武汉市XX医院综合病房大楼是一个综合性的建筑，总建筑面积31299M2，建筑总高度为41.8米，其地下一层为车库及设备备用房，一、二层为辅助用房，三至十层为普通病房，十一层位手术室。通风防排烟工程主要包含以下各项:通风系统、送排风系统、防排烟系统。本工程通风系统规模及布置概述：(l)地下室防火区1：车库设置机械排风系统P-1，车道自然补风。(2)地下室防火分区2：设备用房设置机械排风兼排烟系统排P（Y）-1,设置机械送风系统S-1。(3)地下室防火分区3：设备用房设置机械排风兼排烟系统排P（Y）-2设置机械送风系统S-2。(4)卫生间、污物间设置机械排风系统P-2、P-3。(5)检验室废气由换气扇直接排出室外。(6)防烟楼梯间自然排烟，合用前室设加压送风系统ZS-1、ZS-2，风机位于屋顶层，合用前室地下一层至设备层每层设一个多叶送风口。(7)防烟楼梯间自然排烟，合用前室设加压送风系统ZS-1、ZS-2，风机位于屋顶层，合用前室地下一层至设备层每层设一个多叶送风口(8)2-10层内走道设置机械排烟系统PY-1、PY-2，每层设2个排烟口。(9)11层内走道设置机械排烟系统PY-1、PY-2、PY-3，每层设3个排烟口。二、施工程序与工艺流程：1、施工程序2、防排烟安装工艺流程图3、施工要点该分项工程的要点如下：①风管制作；②风管系统安装；③防排烟工程安装；④单机试运转、设备试运转及联合调试。三、施工方法1、风管制作吊装检验油漆支吊架安装风管组对设备接口风口安装单机试运转系统调试吹扫、漏风检查绘制加工图法兰下料焊接钻孔风管下料剪切折方支吊架下料调直钻孔焊接成型组焊油漆对口焊接组对风机安装预留预埋风管及部件加工风管及部件安装设备吊装、就位及碰头单机运行风口安装联合调试（1）风管管材选择及连接方式：风管选材表风管形状材质用途连接方式厚度矩形镀锌钢板防排烟系统法兰连接按规范GB50243-2002要求采用圆形镀锌钢板加压送风系统法兰连接按规范GB50243-2002要求采用风管法兰及螺栓规格（mm）风管直径D法兰材料规格螺栓规格扁钢角钢D≤10020×4－M6140＜D≤28025×4－280＜D≤630－25×3630＜D≤1250－30×4M81250＜D≤200－40×4（2）制作要求：①加工前根据图纸及现场具体情况，绘制风管加工图，做出风管加工计划。②风管的拼料应尽量减少纵向拼接，制作长度以2m为宜。矩形风管均应采取加固措施，用楞线、楞筋、角钢加固。风管高度比超过1：4时，风管中央要加隔板。风管弯管处要设导流叶片。板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。采用咬口连接的风管其咬口宽度和留量根据板材厚度而定，咬口宽度严格按标准要求执行。咬口形式分为单平咬口和联合角咬口，其中单平咬口用于管材拼接，联合角咬口用于直风管和管件的组对，咬口宽度一般为7—11mm。要求风管咬口均匀，平、无凸瘤和虚咬现象。风管外观质量应达到折角平直，圆弧均匀，两端面平行，无翘角，表面凹凸不大于5mm。测定孔，检查孔按要求设置，结合处应严密、牢固。③法兰螺栓孔在台钻上加工，螺栓孔间距不超过150mm，且具有互换性。法兰加工好后刷防锈漆、灰色磁化漆各二道。风管法兰铆接采用平台套铆，法兰与风管轴线垂直，铆钉间距均匀且不超过150mm，法兰翻边平整，应为6～9mm，法兰与风管接触紧密，无孔洞及超皱现象。角钢法兰要求平整，其螺孔及铆钉间距不得大于120mm，风管翻边一般为风管边长b法兰规格螺栓规格b≤63025×3M6630＜b≤150030×3M81500＜b≤250040×42500＜b≤400050×5M106-9mm，四角应用密封胶密封，法兰内径等几何误差应在规范内。所有法兰接口部位须采用橡胶密封接合垫片或合适的胶粘剂作为气密封。④风管加工好后，为便于安装，将风管进行编号。2、风管系统安装主要是管井中立管和园形走廊弧状矩形风管及其部件等安装，其施工要点为：（1）支、吊架选择及制作安装：根据图纸及施工现场对支、吊架选择并现场制作。风管支、吊架的选型要结合具体的安装部位、结构形式及负荷要求确定，支、吊架的定位、测量和制作加工均指定专人负责，使其位置准确，安装牢固可...
