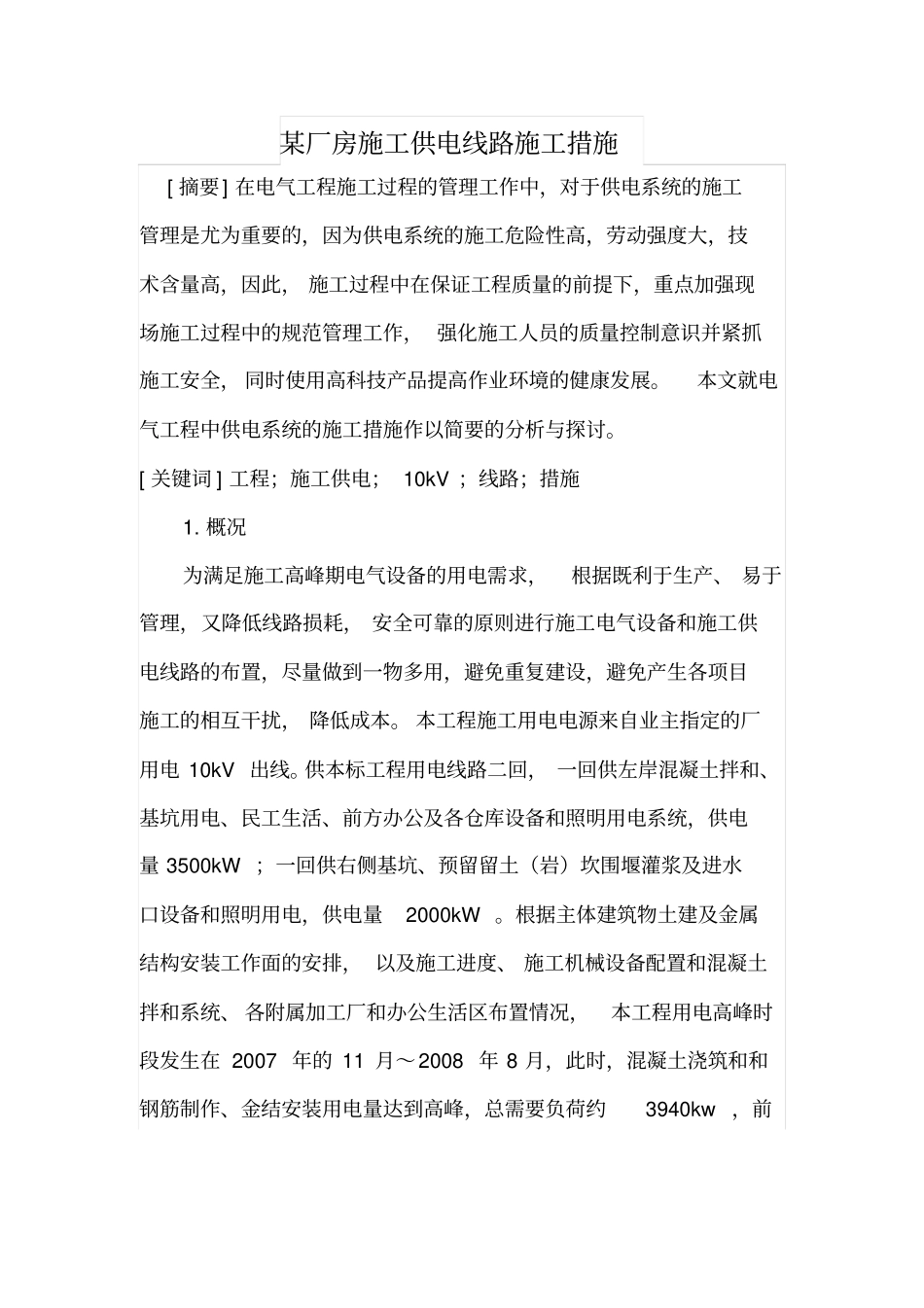

某厂房施工供电线路施工措施[摘要]在电气工程施工过程的管理工作中，对于供电系统的施工管理是尤为重要的，因为供电系统的施工危险性高，劳动强度大，技术含量高，因此，施工过程中在保证工程质量的前提下，重点加强现场施工过程中的规范管理工作，强化施工人员的质量控制意识并紧抓施工安全，同时使用高科技产品提高作业环境的健康发展。本文就电气工程中供电系统的施工措施作以简要的分析与探讨。[关键词]工程；施工供电；10kV；线路；措施1.概况为满足施工高峰期电气设备的用电需求，根据既利于生产、易于管理，又降低线路损耗，安全可靠的原则进行施工电气设备和施工供电线路的布置，尽量做到一物多用，避免重复建设，避免产生各项目施工的相互干扰，降低成本。本工程施工用电电源来自业主指定的厂用电10kV出线。供本标工程用电线路二回，一回供左岸混凝土拌和、基坑用电、民工生活、前方办公及各仓库设备和照明用电系统，供电量3500kW；一回供右侧基坑、预留留土（岩）坎围堰灌浆及进水口设备和照明用电，供电量2000kW。根据主体建筑物土建及金属结构安装工作面的安排，以及施工进度、施工机械设备配置和混凝土拌和系统、各附属加工厂和办公生活区布置情况，本工程用电高峰时段发生在2007年的11月～2008年8月，此时，混凝土浇筑和和钢筋制作、金结安装用电量达到高峰，总需要负荷约3940kw，前方现场施工用电高峰负荷约为2918kw，后方加工、仓库等用电负荷约为852kw，生活用电负荷约150kw。2.配电变电站（室）布置及线路布置2.11#回路。右侧基坑、引水渠施工、预留土（岩）坎围堰灌浆，用电负荷约为2448.7kW。自厂用电10kV线路出线接一回线路到一期工程大坝左侧刺墙坝顶上1#配电室，供3#门机运行、20m3移动压风站、基坑排水、预留土（岩）坎围堰灌浆以及混凝土浇筑用电。2.21#配电室。布置在一期工程大坝左侧刺墙坝顶上，将10kV电压降为6.3kV和0.4kV后分路供右侧3#门机、进水口1#门机、二期的塔吊、移动压风站、抽水站、基坑排水、混凝土浇筑和仓面照明用电。站内安装1台S9-750-10/6kV变压器、2台S9-800-10/0.4kV变压器。2.32#回路。混凝土拌和系统用电负荷约为2448.7kW，自厂用电10kV线路出线一期左岸刺墙坝顶接一回线路沿场内主干道道路旁架空架设至拌和系统配电室供拌和站、冷水厂、钢筋厂、木模厂及前方办公与生活用电。2.42#配电室。布置在拌和系统下游，将10kV电压降为6.3kV和0.4kV后分路供上游1#门机，左侧2#、4#门机、压风站、混凝土拌和系统、木模厂、钢筋厂冷水厂、前方办公室及混凝土浇筑和仓面照明用电。站内安装1台S9-630-10/6kV变压器、2台S9-630-10/0.4kV、1台S7-630-10/0.4kV变压器、1台S7-315-10/0.4变压器。2.5民工生活区回路。在民工生活区前从2回线路上T接，并设置一个配电室，安装1台S7-200-10/0.4kV变压器，供民工生活用电及1#，3#弃碴场施工道路及弃碴作业照明。2.6备用电源。本工程均为Ⅱ、Ⅲ类负荷，故混凝土施工时配备一台50kw柴油发电机组作为应急备用电源，以确保一旦厂用电停电或事故停电混凝土仓面处理、照明、排水用电。2.7照明布置。本工程施工照明电源采取分点集中供电，即各工作面照明用电电源由布置在附近的配电室分路供应，以减少照明线路架线距离和降低电压损失。2.7.1基坑照明。基坑照明采用装配式照明塔集中安装投光灯进行照明，照明塔分布在基坑围堰和厂房开挖马道上。照明设计标准为1w/m2，选用TG型（1kW/盏）投光灯，局部工作面照明选用碘钨灯。电源分别就近接自1#、2#配电室0.4kv配电开关，为确保施工照明安全，照明线路均采用架空橡皮绝缘电缆。2.7.2施工道路照明。1#、2#、3#弃碴场施工道路照明电源接自民工配电室0.4kV开关，上、下游进基坑道路照明电源分别接自1#、2#配电室0.4kV开关；主干道照明电源接自2#配电室0.4kV开关；拌和系统至主干道道路、前方办公室道、木模厂、钢筋厂道路照明电源接自拌和系统配电室。2.7.3生活照明。办公、生活区照明用电接自布置在生活区内的配电室开关，办公、试验室、食堂照明灯具为荧光灯，宿舍和浴室、厕所采用白炽灯。3.施工方法3.110kV线路的施工。本工程的10kV供电线路从厂用电10kV出线接...
