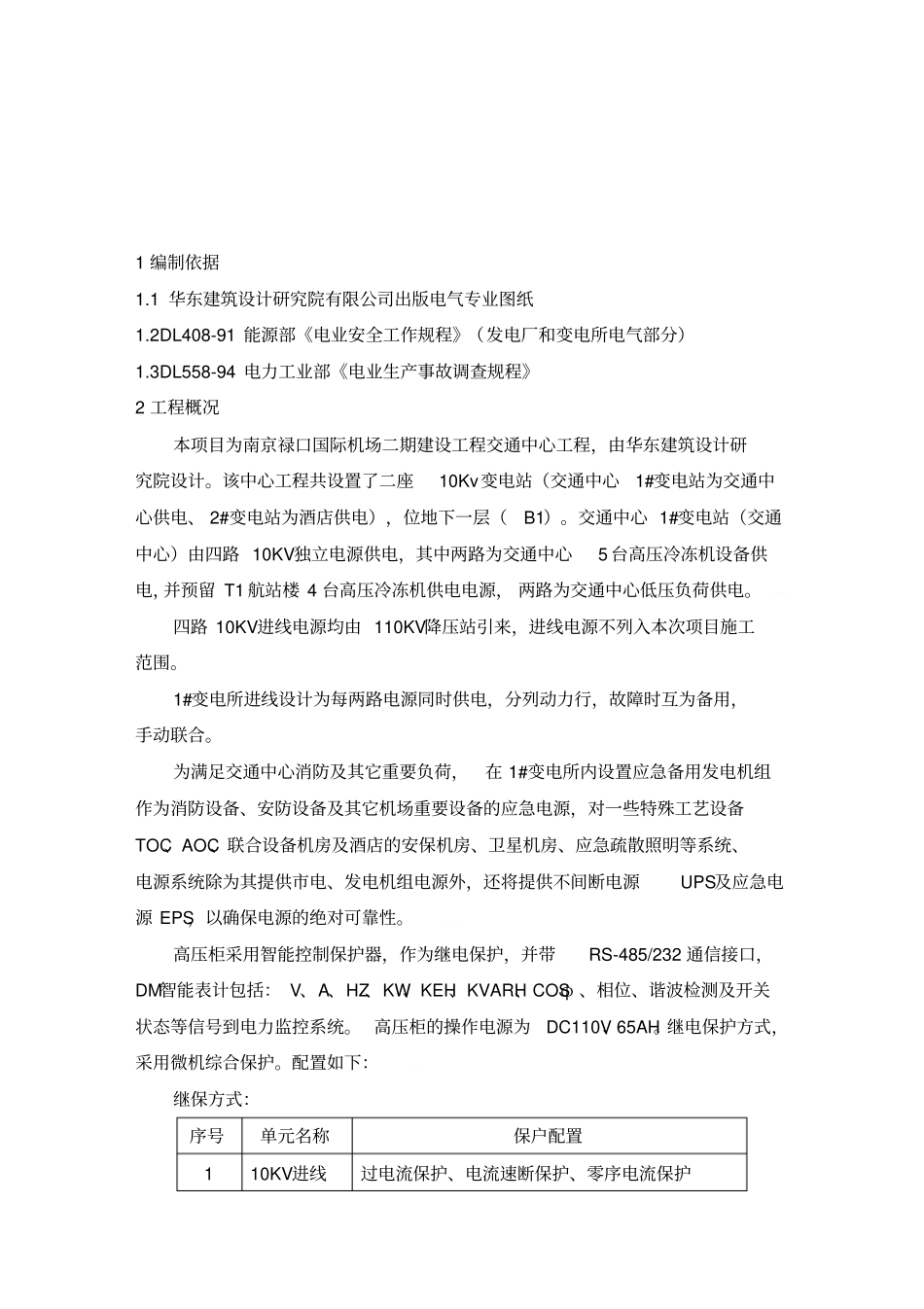

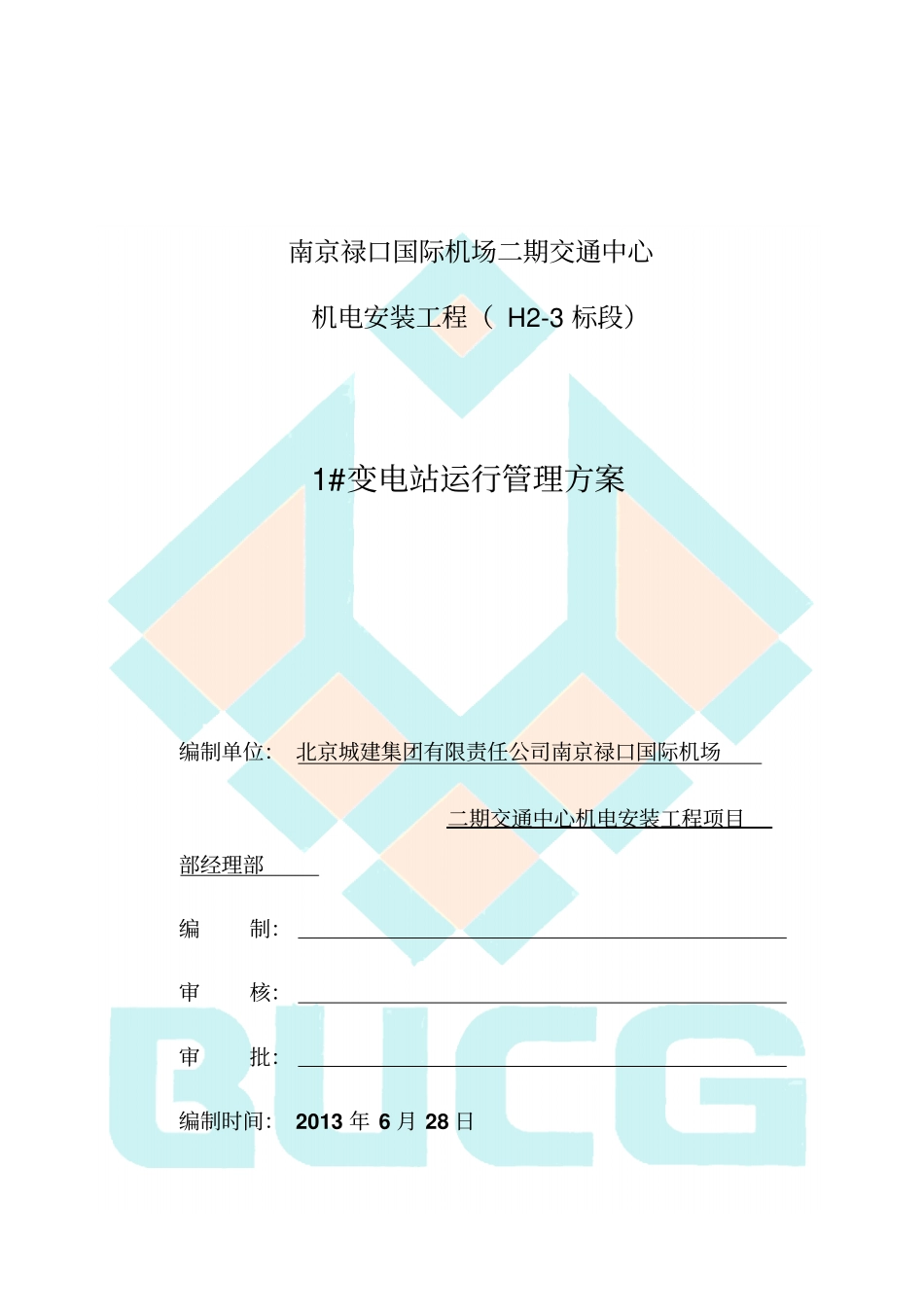

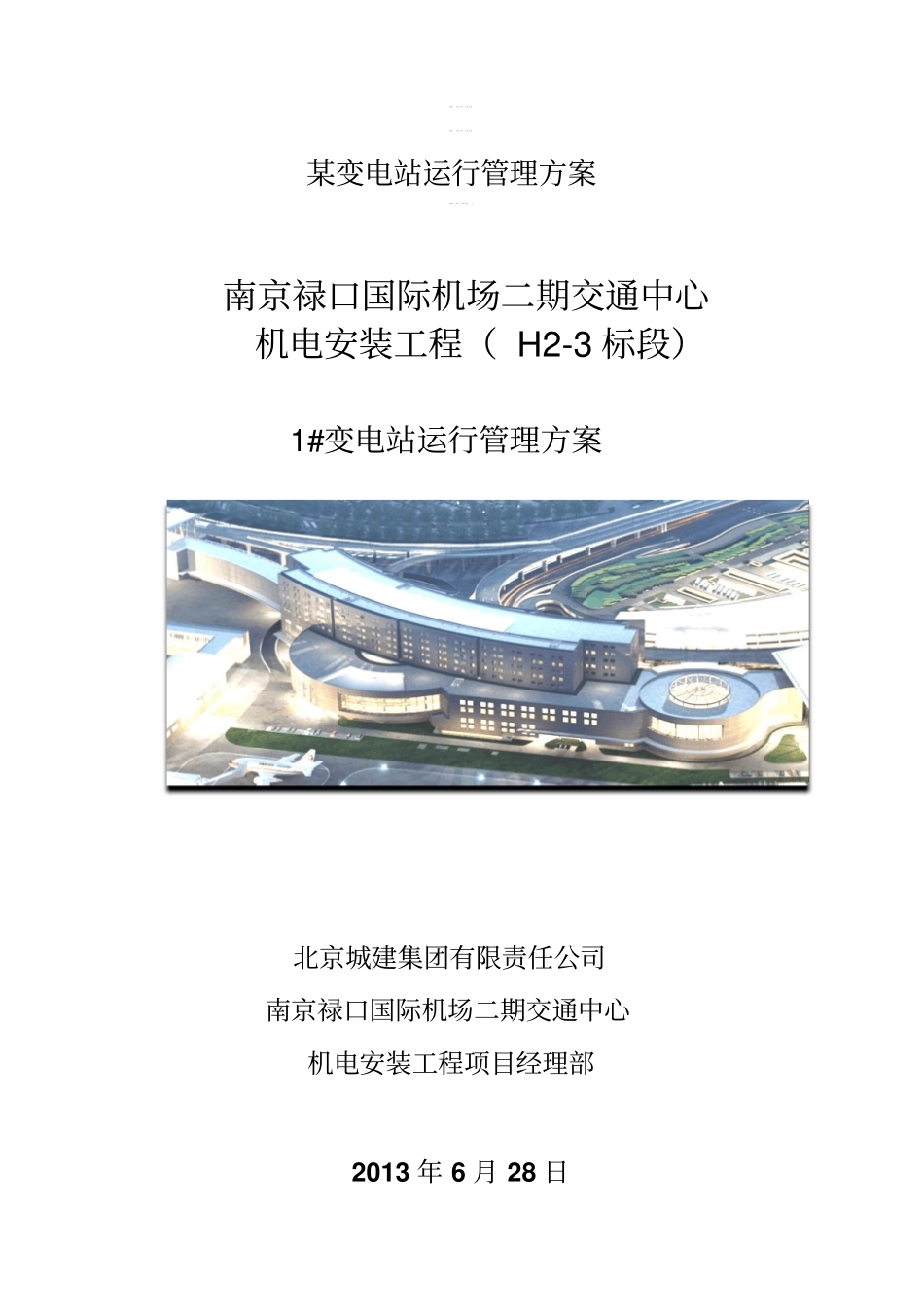

【精编方案】某变电站运行管理方案【精编方案】某变电站运行管理方案某变电站运行管理方案某变电站运行管理方案(DOC4页南京禄口国际机场二期交通中心机电安装工程（H2-3标段）1#变电站运行管理方案北京城建集团有限责任公司南京禄口国际机场二期交通中心机电安装工程项目经理部2013年6月28日南京禄口国际机场二期交通中心机电安装工程（H2-3标段）1#变电站运行管理方案编制单位：北京城建集团有限责任公司南京禄口国际机场二期交通中心机电安装工程项目部经理部编制：审核：审批：编制时间：2013年6月28日1编制依据1.1华东建筑设计研究院有限公司出版电气专业图纸1.2DL408-91能源部《电业安全工作规程》（发电厂和变电所电气部分）1.3DL558-94电力工业部《电业生产事故调查规程》2工程概况本项目为南京禄口国际机场二期建设工程交通中心工程，由华东建筑设计研究院设计。该中心工程共设置了二座10Kv变电站（交通中心1#变电站为交通中心供电、2#变电站为酒店供电），位地下一层（B1）。交通中心1#变电站（交通中心）由四路10KV独立电源供电，其中两路为交通中心5台高压冷冻机设备供电，并预留T1航站楼4台高压冷冻机供电电源，两路为交通中心低压负荷供电。。。。。。。。。。。。。。。。。。。四路10KV进线电源均由110KV降压站引来，进线电源不列入本次项目施工范围。1#变电所进线设计为每两路电源同时供电，分列动力行，故障时互为备用，手动联合。为满足交通中心消防及其它重要负荷，在1#变电所内设置应急备用发电机组作为消防设备、安防设备及其它机场重要设备的应急电源，对一些特殊工艺设备TOC、AOC、联合设备机房及酒店的安保机房、卫星机房、应急疏散照明等系统、电源系统除为其提供市电、发电机组电源外，还将提供不间断电源UPS及应急电源EPS，以确保电源的绝对可靠性。。。。。。。。。。。。。。。。。。。。。。。。。高压柜采用智能控制保护器，作为继电保护，并带RS-485/232通信接口，DM智能表计包括：V、A、HZ、KW、KEH、KVARH、COSφ、相位、谐波检测及开关状态等信号到电力监控系统。高压柜的操作电源为DC110V、65AH。继电保护方式，采用微机综合保护。配置如下：。。。。。。。。。。。。。。。。。。。。。。。。继保方式：序号单元名称保户配置110KV进线过电流保护、电流速断保护、零序电流保护210KV联络过电流保护、电流速断保护310KV馈电过电流保护、电流速断保护、零序电流保护低压柜采用智能控制单元，并通过RS-485通信接口与电力监控系统实行联网。高低压配电柜进出线方式为：上进上出。3电气设备表交通中心1#变电所：序号名称/型号/规格单位数量备注110KV高压本电柜台29中置式20.4KV低压配电柜台45抽屉式3干式变压器SCB10/0.4KW-2500KVA台4带外壳，强冷4直流操作电源柜110V/65AH套1每套2台5应急电源柜台91GP2—1GP106柴油机控制柜台11GP17EPS机柜、电源柜台3129KW持续45min810KV动力电缆根4由高压柜出、进变压器910KV动力电缆根5由高压柜出、进冷冻机组4电站运行维护机具表序号名称单位数量备注一、低值易耗材料1办公用品套4笔、纸、本、文件夹、文件盒等2扫帚把43簸箕只24拖把把45水桶只46扁毛刷把67快干毛巾条208不干胶挂钩个40二、运行及管理材料1电话部2自动录音功能2临时模拟盘组2仅供临时值班期间使用(安全用品)3推车式灭火器个250kg(安全用品)4手提式灭火器组8每组4只、带箱(安全用品)5绝缘橡胶垫kg3100幅宽1米、厚度10mm(安全用品)6高压绝缘手套付410KV(安全用品)7高压绝缘靴双3410KV(安全用品)8高压验电笔套210KV(安全用品)9高压拉杆套210KV(安全用品)10接地线组43*25、15m(安全用品)11操作票本4(安全用品)12警戒线盘10每盘100米(安全用品)13警示牌套8线路有人工作，禁止合闸等(安全用品)14应急照明灯只4自带电池、充电式(安全用品)15手提应急灯把6(安全用品)16铝合金人字梯架21.5-2.0米(安全用品)17急救包个2(安全用品)18消防过滤式自救呼吸器个660分钟型(安全用品)19电工工具套4全套、带工具兜(维护工具)20套筒扳手套2Φ6-Φ32(维护工具)21内六角扳手套210件套(维护工具)22万用表只2带钳形电流表(维护工具)23人身意外伤害保险份12一年期、20万...
