柱塞泵说明书VIP专享VIP免费

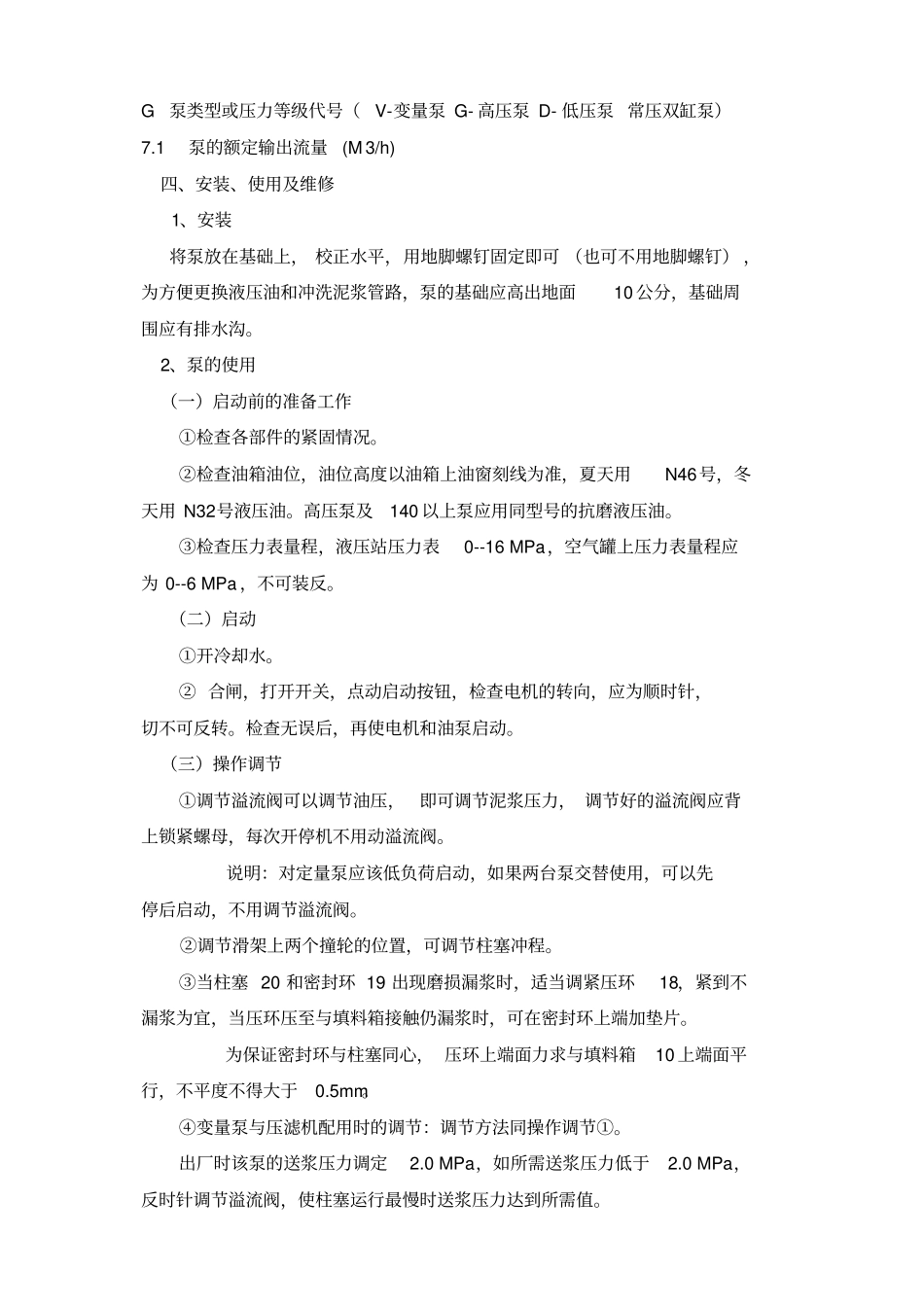

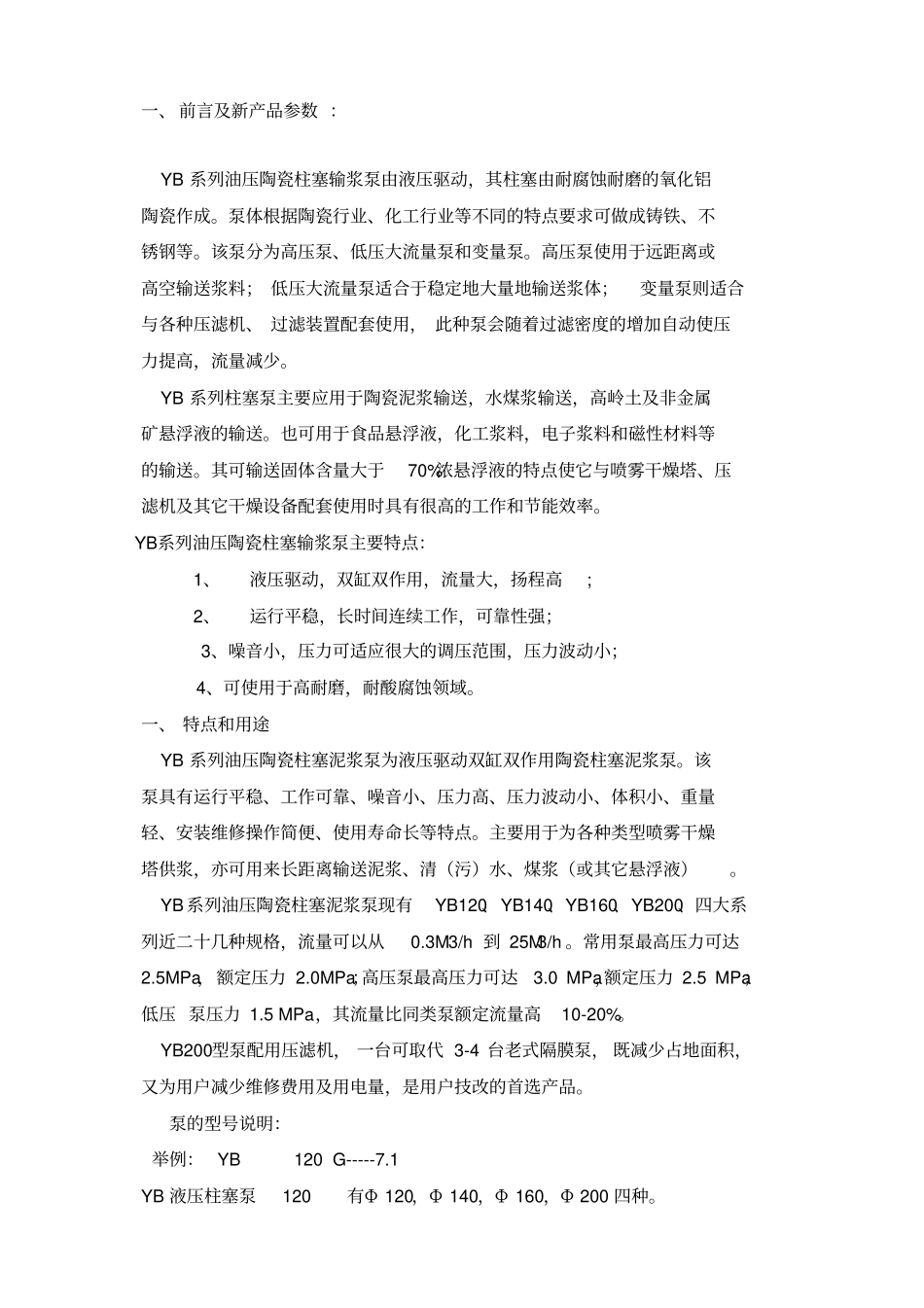

一、前言及新产品参数：YB系列油压陶瓷柱塞输浆泵由液压驱动，其柱塞由耐腐蚀耐磨的氧化铝陶瓷作成。泵体根据陶瓷行业、化工行业等不同的特点要求可做成铸铁、不锈钢等。该泵分为高压泵、低压大流量泵和变量泵。高压泵使用于远距离或高空输送浆料；低压大流量泵适合于稳定地大量地输送浆体；变量泵则适合与各种压滤机、过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高，流量减少。YB系列柱塞泵主要应用于陶瓷泥浆输送，水煤浆输送，高岭土及非金属矿悬浮液的输送。也可用于食品悬浮液，化工浆料，电子浆料和磁性材料等的输送。其可输送固体含量大于70%浓悬浮液的特点使它与喷雾干燥塔、压滤机及其它干燥设备配套使用时具有很高的工作和节能效率。YB系列油压陶瓷柱塞输浆泵主要特点：1、液压驱动，双缸双作用，流量大，扬程高;2、运行平稳，长时间连续工作，可靠性强；3、噪音小，压力可适应很大的调压范围，压力波动小；4、可使用于高耐磨，耐酸腐蚀领域。一、特点和用途YB系列油压陶瓷柱塞泥浆泵为液压驱动双缸双作用陶瓷柱塞泥浆泵。该泵具有运行平稳、工作可靠、噪音小、压力高、压力波动小、体积小、重量轻、安装维修操作简便、使用寿命长等特点。主要用于为各种类型喷雾干燥塔供浆，亦可用来长距离输送泥浆、清（污）水、煤浆（或其它悬浮液）。YB系列油压陶瓷柱塞泥浆泵现有YB120、YB140、YB160、YB200、四大系列近二十几种规格，流量可以从0.3M3/h到25M3/h。常用泵最高压力可达2.5MPa，额定压力2.0MPa；高压泵最高压力可达3.0MPa，额定压力2.5MPa；低压泵压力1.5MPa，其流量比同类泵额定流量高10-20%。YB200型泵配用压滤机，一台可取代3-4台老式隔膜泵，既减少占地面积，又为用户减少维修费用及用电量，是用户技改的首选产品。泵的型号说明：举例：YB120G-----7.1YB液压柱塞泵120有Φ120，Φ140，Φ160，Φ200四种。G泵类型或压力等级代号（V-变量泵G-高压泵D-低压泵常压双缸泵）7.1泵的额定输出流量(M3/h)四、安装、使用及维修1、安装将泵放在基础上，校正水平，用地脚螺钉固定即可（也可不用地脚螺钉），为方便更换液压油和冲洗泥浆管路，泵的基础应高出地面10公分，基础周围应有排水沟。2、泵的使用（一）启动前的准备工作①检查各部件的紧固情况。②检查油箱油位，油位高度以油箱上油窗刻线为准，夏天用N46号，冬天用N32号液压油。高压泵及140以上泵应用同型号的抗磨液压油。③检查压力表量程，液压站压力表0--16MPa，空气罐上压力表量程应为0--6MPa，不可装反。（二）启动①开冷却水。②合闸，打开开关，点动启动按钮，检查电机的转向，应为顺时针，切不可反转。检查无误后，再使电机和油泵启动。（三）操作调节①调节溢流阀可以调节油压，即可调节泥浆压力，调节好的溢流阀应背上锁紧螺母，每次开停机不用动溢流阀。说明：对定量泵应该低负荷启动，如果两台泵交替使用，可以先停后启动，不用调节溢流阀。②调节滑架上两个撞轮的位置，可调节柱塞冲程。③当柱塞20和密封环19出现磨损漏浆时，适当调紧压环18，紧到不漏浆为宜，当压环压至与填料箱接触仍漏浆时，可在密封环上端加垫片。为保证密封环与柱塞同心，压环上端面力求与填料箱10上端面平行，不平度不得大于0.5mm。④变量泵与压滤机配用时的调节：调节方法同操作调节①。出厂时该泵的送浆压力调定2.0MPa，如所需送浆压力低于2.0MPa，反时针调节溢流阀，使柱塞运行最慢时送浆压力达到所需值。（四）停机①按停止按钮，泵即停。②停冷却水。③用水冲阀箱。3、泵的使用和易损件的更换（一）为保证泵的正常运行，应注意下列事项：①选用洁净优质的液压油，一般一月过滤一次，三月更换一次，变质后及时更换。②泵不能在不通冷却水的情况下启动和工作，以防瓷质柱塞急冷急热而炸裂以及橡胶密封环的受热破坏，此水还起到冲洗柱塞的作用，以延长柱塞和密封环的寿命、③密封环不应压得过紧，以不漏浆为合适。④寒冷季节长期停泵时，应将泵中的泥浆抽尽，以防泵冻裂。⑤油压系统和泥浆管路中密封件损坏后应及时更换。⑥应使柱塞冲程尽量长，以活塞不撞击油缸端盖，换向敏捷为宜。⑦当从空气罐47的压力表上看到...
