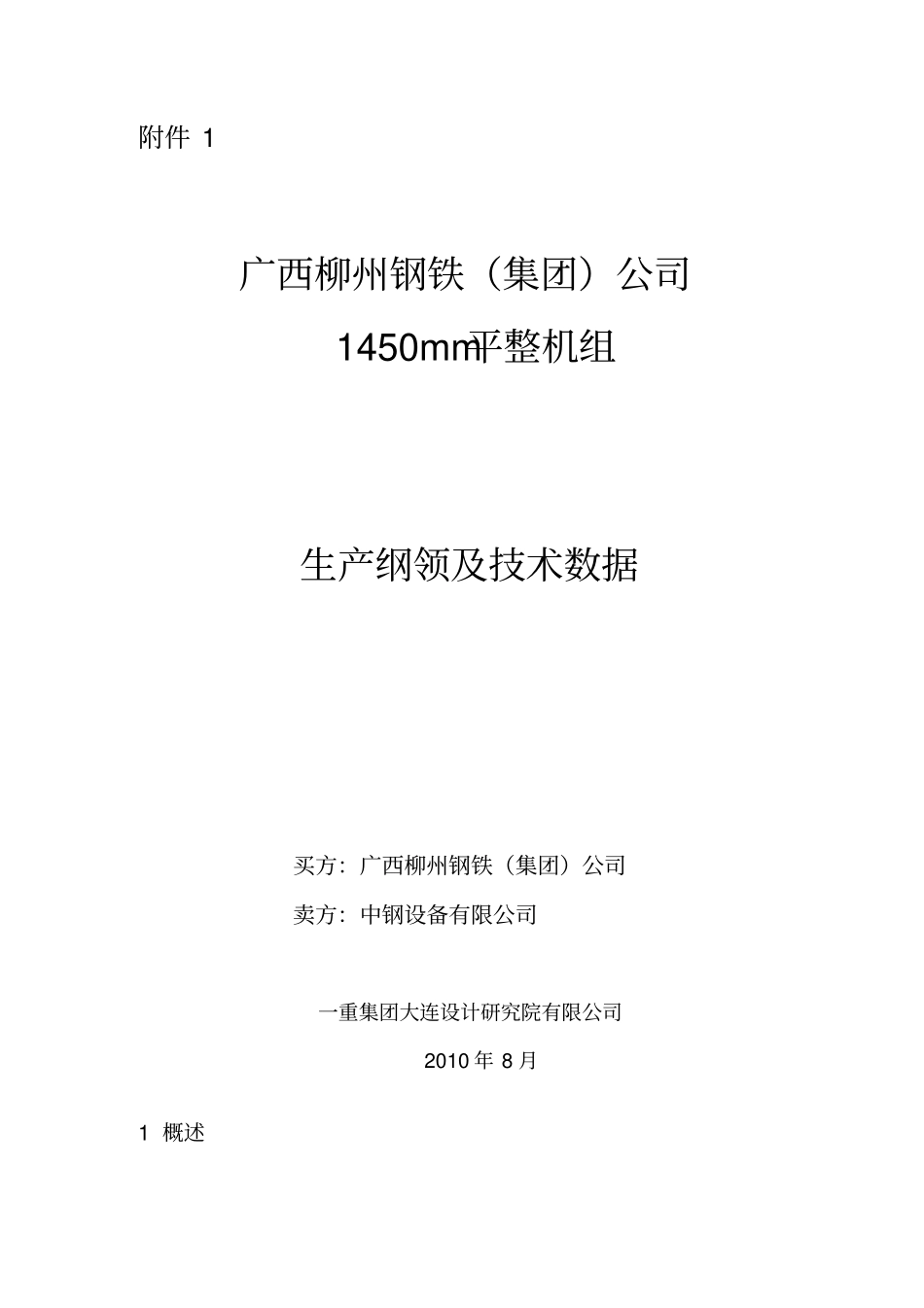

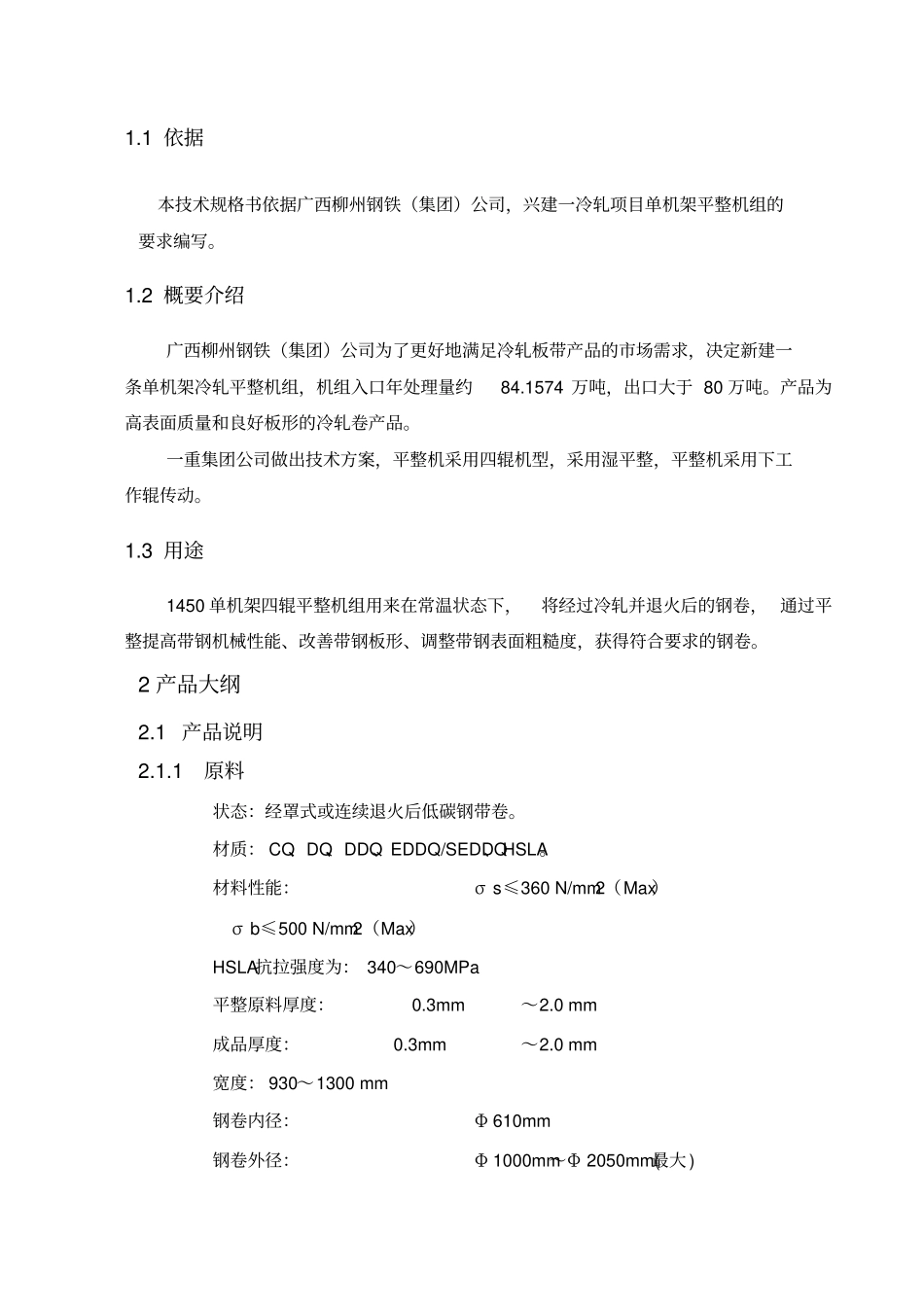

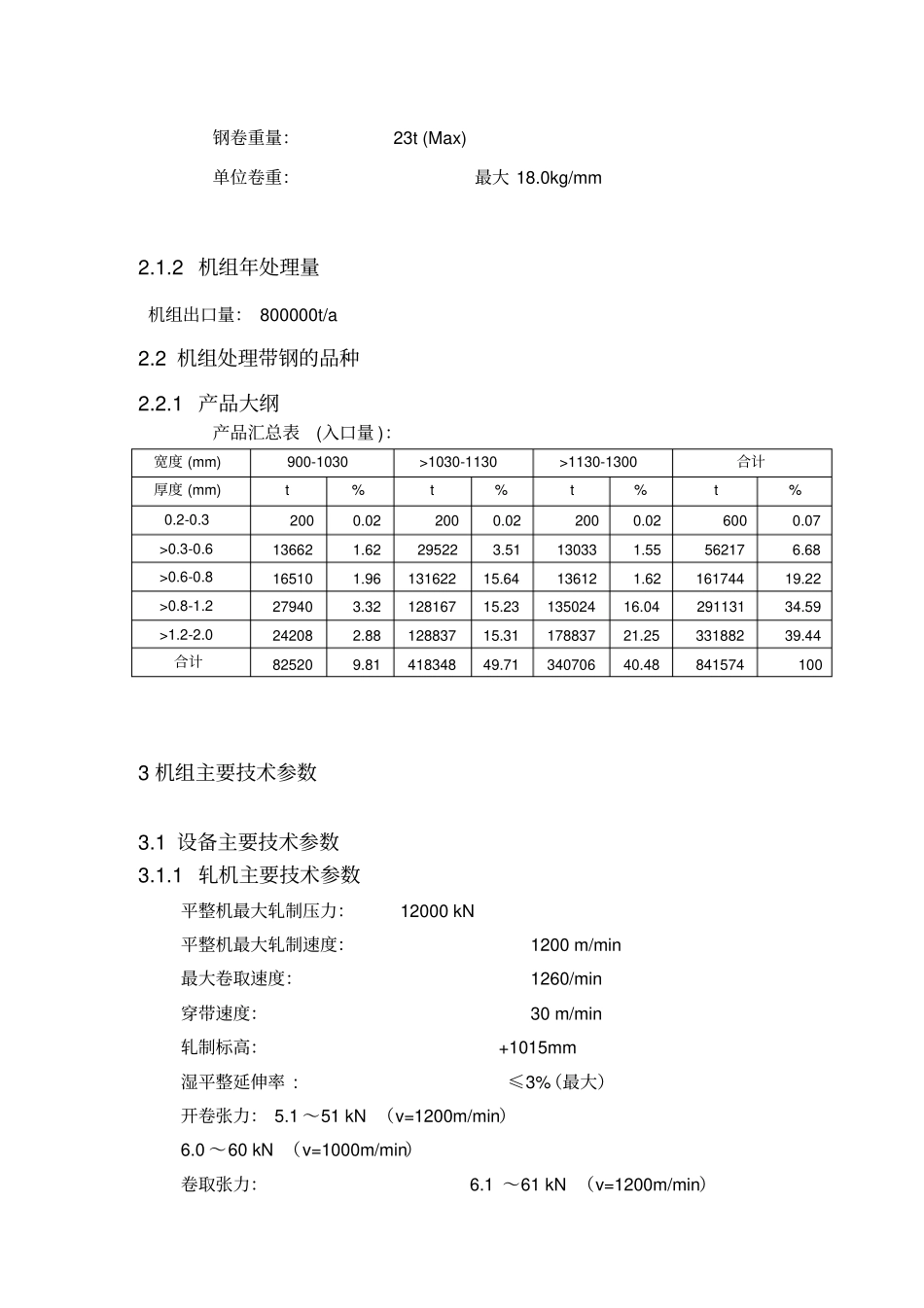

附件1广西柳州钢铁（集团）公司1450mm平整机组生产纲领及技术数据买方：广西柳州钢铁（集团）公司卖方：中钢设备有限公司一重集团大连设计研究院有限公司2010年8月1概述1.1依据本技术规格书依据广西柳州钢铁（集团）公司，兴建一冷轧项目单机架平整机组的要求编写。1.2概要介绍广西柳州钢铁（集团）公司为了更好地满足冷轧板带产品的市场需求，决定新建一条单机架冷轧平整机组，机组入口年处理量约84.1574万吨，出口大于80万吨。产品为高表面质量和良好板形的冷轧卷产品。一重集团公司做出技术方案，平整机采用四辊机型，采用湿平整，平整机采用下工作辊传动。1.3用途1450单机架四辊平整机组用来在常温状态下，将经过冷轧并退火后的钢卷，通过平整提高带钢机械性能、改善带钢板形、调整带钢表面粗糙度，获得符合要求的钢卷。2产品大纲2.1产品说明2.1.1原料状态：经罩式或连续退火后低碳钢带卷。材质：CQ、DQ、DDQ、EDDQ/SEDDQ、HSLA。材料性能：σs≤360N/mm2（Max）σb≤500N/mm2（Max）HSLA抗拉强度为：340～690MPa平整原料厚度：0.3mm～2.0mm成品厚度：0.3mm～2.0mm宽度：930～1300mm钢卷内径：Φ610mm钢卷外径：Φ1000mm～Φ2050mm(最大)钢卷重量：23t(Max)单位卷重：最大18.0kg/mm2.1.2机组年处理量机组出口量：800000t/a2.2机组处理带钢的品种2.2.1产品大纲产品汇总表(入口量)：宽度(mm)900-1030>1030-1130>1130-1300合计厚度(mm)t%t%t%t%0.2-0.32000.022000.022000.026000.07>0.3-0.6136621.62295223.51130331.55562176.68>0.6-0.8165101.9613162215.64136121.6216174419.22>0.8-1.2279403.3212816715.2313502416.0429113134.59>1.2-2.0242082.8812883715.3117883721.2533188239.44合计825209.8141834849.7134070640.488415741003机组主要技术参数3.1设备主要技术参数3.1.1轧机主要技术参数平整机最大轧制压力：12000kN平整机最大轧制速度：1200m/min最大卷取速度：1260/min穿带速度：30m/min轧制标高：+1015mm湿平整延伸率:≤3%（最大）开卷张力：5.1～51kN（v=1200m/min）6.0～60kN（v=1000m/min）卷取张力：6.1～61kN（v=1200m/min）8.0～80kN（v=1000m/min）工作辊尺寸：φ500／φ440×1450mm支承辊尺寸：φ1250／φ1150×1450mm机架立柱断面：560×700=392000mm2工作辊最小开口度：20mm工作辊正弯辊力（单辊单侧）：+400kN工作辊负弯辊力（单辊单侧）：-350kN压下液压缸活塞直径×行程：φ550/φ500×170mm（二个）开卷机卷筒直径：φ610mm(真园)φ630/φ570mm(涨缩范围)卷取机卷筒直径：φ610mm(带橡胶套涨开后真园)单片机架重量：70t下支承辊装配重量：42t一般液压传动系统压力：14MPa平衡弯辊系统压力：25MPa压下系统压力：25MPa3.1.2其他设备主要参数入口转向测张辊尺寸：φ275×1450mm出口转向测张辊尺寸：φ275×1450mm3.2主要电机功率开卷机：N=1180kW，n=0-320/1100rpm，共1台平整机电机：N=1200kW，n=0-310/950rpm，共1台/下辊单独传动入口张紧辊上辊电机：N=460kW，n=0～625/700rpm，共1台入口张紧辊下辊电机：N=340kW，n=0～625/700rpm，共1台出口张紧辊上辊电机：N=460kW，n=0～625/700rpm，共1台出口张紧辊下辊电机：N=340kW，n=0～625/700rpm，共1台卷取机：N=1500kW，n=0-320/1100rpm，共1台4年工作制度和产量计算4.1年工作制度本机组实行三班连续工作制。日历时间：24小时×365天＝8760小时年修：每年1次，每次15天＝360小时大定修：每年3次，每次3天＝216小时小定修：每年12次，每次1天＝288小时换工作辊时间：250小时换支承辊时间：168小时年其它计划停机时间：288小时年非计划停机时间：690小时按照产品大纲计算年需纯工作时间：6500小时4.2产量计算机组能力：平整机组年处理量84.1574万吨/年，成品产量80万吨/年。见附表4-1（仅供参考）附表4-1序号平整厚度（mm）宽度（mm）平均单位卷重（kg/mm）材料密度（t/m3）机组加速度（m/min/s）带长（m）加减速带长（m）加减速时间（min）稳态轧制速度（m/min）稳态轧制时间（min）辅助时间（min）总轧制时间（min）修正系数小时产能（t/h）年处理量（t）年生产时间（h）上料时间卸卷时间10.2596516.57.85...
