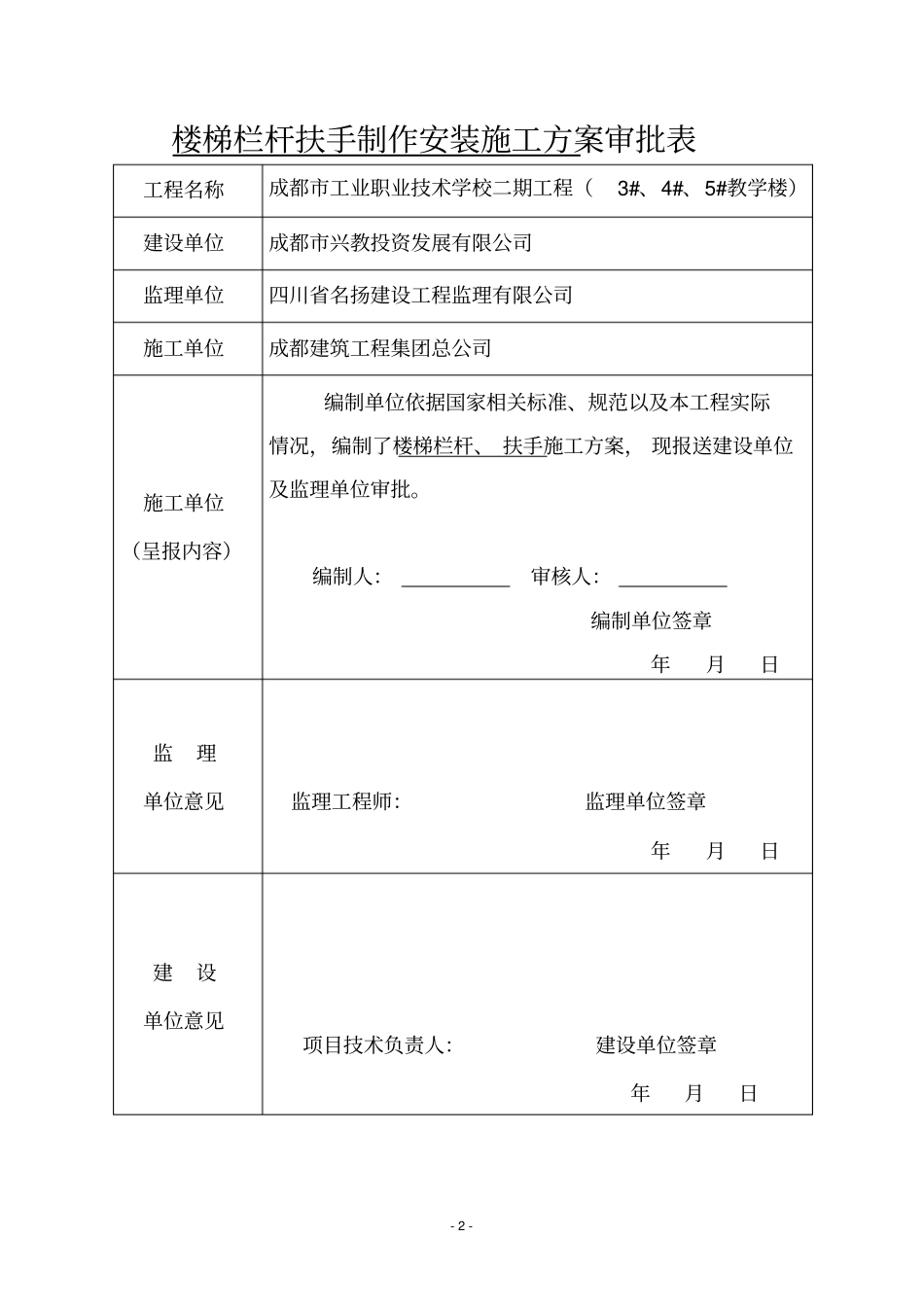

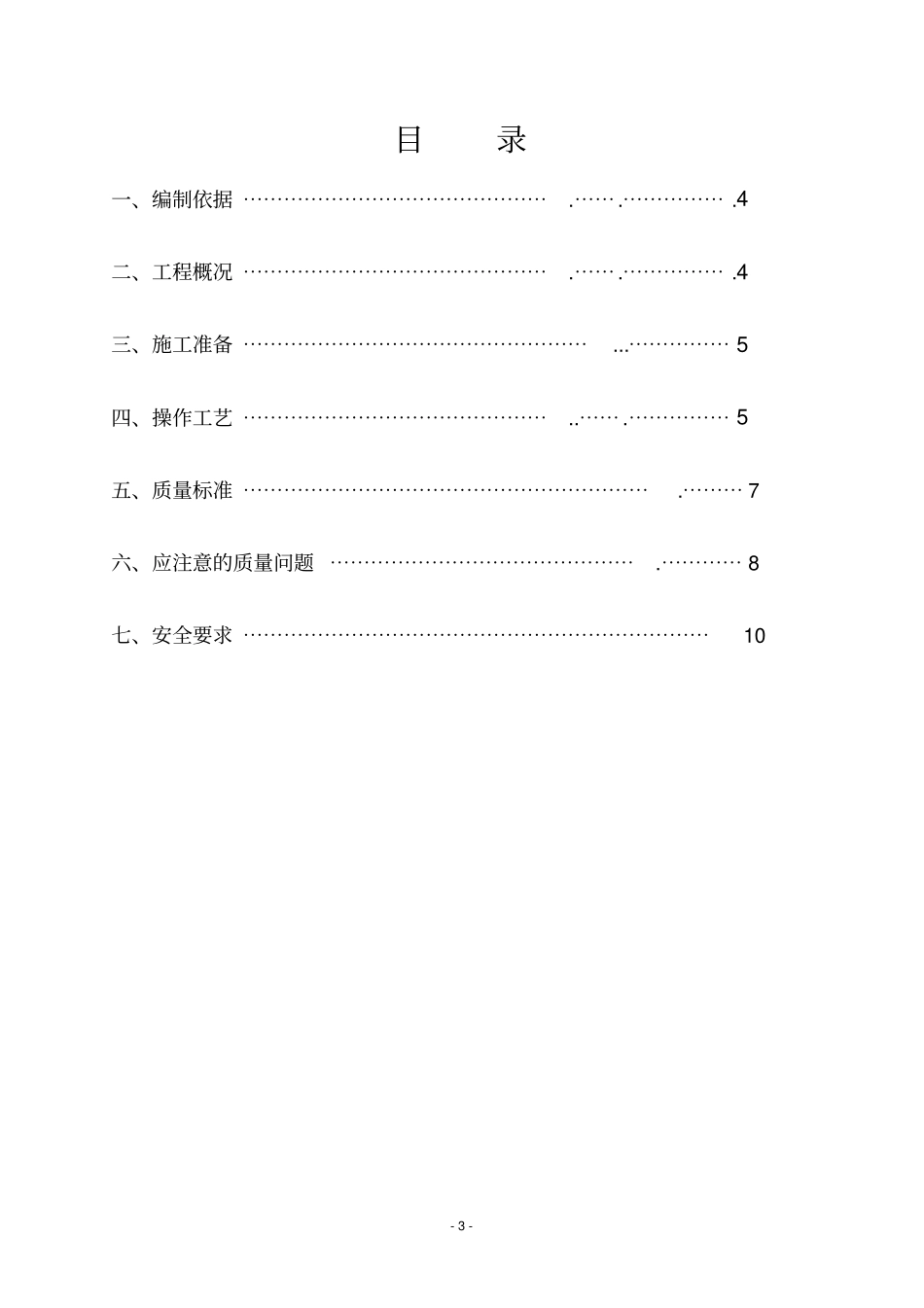

-1-成都市工业职业技术学校二期工程楼梯栏杆、扶手制作安装施工方案成都建筑工程集团总公司二0一二年三月-2-楼梯栏杆扶手制作安装施工方案审批表工程名称成都市工业职业技术学校二期工程（3#、4#、5#教学楼）建设单位成都市兴教投资发展有限公司监理单位四川省名扬建设工程监理有限公司施工单位成都建筑工程集团总公司施工单位（呈报内容）编制单位依据国家相关标准、规范以及本工程实际情况，编制了楼梯栏杆、扶手施工方案，现报送建设单位及监理单位审批。编制人：审核人：编制单位签章年月日监理单位意见监理工程师：监理单位签章年月日建设单位意见项目技术负责人：建设单位签章年月日-3-目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.⋯⋯⋯⋯⋯.4二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.⋯⋯⋯⋯⋯.4三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯⋯⋯5四、操作工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯.⋯⋯⋯⋯⋯5五、质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯7六、应注意的质量问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯8七、安全要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10-4-一编制依据（1）根据成都市工业职业技术学校二期工程3#、4#、5#教学楼施工图要求。（2）我公司对项目部管理手册及其它有关、质量管理、安全管理、文明施工管理规定。（3）根据施工装饰装修技术规范及要求(4)根据投标文件及相关技术标准《建筑装饰装修工程质量验收规范》GB50210-2001《安全防范工程技术规范》GB50348-2011《施工现场临时用电安全技术规程》JGJ46-2005建筑物防雷设计规范GB50057-2010《建筑施工安全检查标准》（JGJ59-2011）；二、工程概况：本工程为成都工业职业技术学校二期工程（EPC）工程。1、楼梯栏杆为钢管栏杆，按国标06J403-1A13/24，转角做法详西南11J4122/62，高度斜段900mm，直段1100mm（完成面）；2、护窗栏杆为钢管栏杆按西南11J4122a/52（部分为不锈钢，参国标06J403-1H2/77）高度完成以地面起1050mm，挡水100mm；3、残疾人坡道栏杆为不锈钢，做法详国标03J9261B/23；4、连廊、室外平台、阳台栏杆同屋面女儿墙栏杆，做法详国标06J403-1PA3/89，H=1100mm（完成挡墙顶面起）；-5-5、阶梯教室后侧台阶栏杆做法详西南11J4124/436、残卫把栏杆为￠32不锈钢，做法详国标03J926-/717、楼梯靠墙扶手、钢管扶手做法详国标06J403-1K10型/768、钢管栏杆刷漆，钢板埋件注意按规范要求。三、施工准备：1、材料及主要机具：（1）、钢管：￠60*3.5钢管立柱；￠60*3钢管扶手；￠20*1.5钢管,其他材料及规格参照相关图集规范。（详附图）（2）、焊条：其型号按设计要求选用，必须有质量证明书、灰色防锈漆（3）、其他材料：小台锯、加工配件（4）、主要机具：电焊机、切割砂轮机、冲击电钻、角磨机、丝细毛刷、小猛锤等、水平尺（5）手动工具：羊角锤、扁铲、钢挫、木挫、螺丝刀、方尺、割角尺、卡子等2、作业条件：（1）、熟悉图纸，做栏杆及扶手施工工艺技术交底。（2）、土建结构部分已施工完毕。（3）、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。（4）、现场供电应符合焊接用电要求。（5）、施工环境已能满足栏杆施工的需要。（6）、栏杆做法见附图。-6-四、操作工艺：1、栏杆工艺流程：施工准备→放线→放样→下料→焊接安装→打磨→焊缝检查→抛光→上漆。2、栏杆主要施工方法：（1）、放线：在立柱安装之前应重新放线以确定埋板位置与焊接立杆的准确性，如有偏差及时修正应保证不锈钢立柱全部座落在钢板上并且四周能够焊接。（1）、施工前应先进行现场放样，并精确计算出各种杆件的长度。（2）、按照各种杆件的长度装备进行下料，整栋楼层吊通线保证栏杆线条在同一立面上，其构件下料长度允许偏差为1mm。（3）、沉降缝位置处栏杆断开，间距为20mm。（4）、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，过焊接工艺试验验证。（5）、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化...
