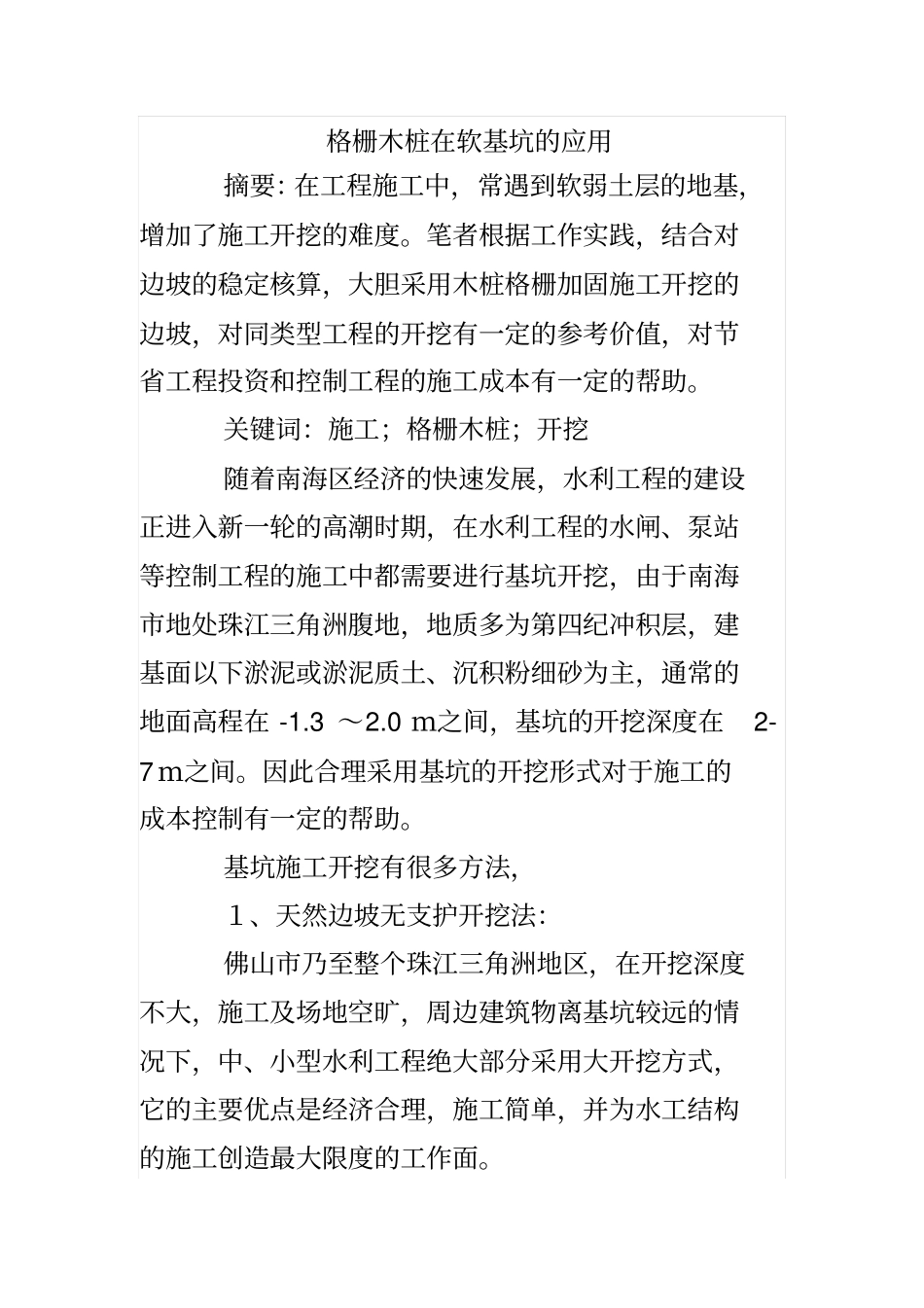

格栅木桩在软基坑的应用摘要:在工程施工中,常遇到软弱土层的地基,增加了施工开挖的难度。笔者根据工作实践,结合对边坡的稳定核算,大胆采用木桩格栅加固施工开挖的边坡,对同类型工程的开挖有一定的参考价值,对节省工程投资和控制工程的施工成本有一定的帮助。关键词:施工;格栅木桩;开挖随着南海区经济的快速发展,水利工程的建设正进入新一轮的高潮时期,在水利工程的水闸、泵站等控制工程的施工中都需要进行基坑开挖,由于南海市地处珠江三角洲腹地,地质多为第四纪冲积层,建基面以下淤泥或淤泥质土、沉积粉细砂为主,通常的地面高程在-1.3~2.0m之间,基坑的开挖深度在2-7m之间。因此合理采用基坑的开挖形式对于施工的成本控制有一定的帮助。基坑施工开挖有很多方法,1、天然边坡无支护开挖法:佛山市乃至整个珠江三角洲地区,在开挖深度不大,施工及场地空旷,周边建筑物离基坑较远的情况下,中、小型水利工程绝大部分采用大开挖方式,它的主要优点是经济合理,施工简单,并为水工结构的施工创造最大限度的工作面。大基坑开挖需要确定两个基本参数:边坡开挖深度和坡度,而这两个参数的确定取决于土体的抗剪强度高低、地下水的变化、地面超载的大小、基坑底部支承的强度和刚度,以及施工顺序及施工工期等因素。佛山地区水利基坑多采用1:1.5边坡开挖,地质条件较好、开挖较浅的工程可采用1:1甚至更小的开挖边坡,而对于淤泥质土和淤泥基坑,开挖边坡可能要放缓。这需要通过边坡的稳定分析计算后确定。开挖边坡过小,边坡的稳定性会变小,变形会变大,甚至出现边坡失稳,此时土体由于剪切破坏产生位移,其破坏面多呈圆弧形状,即基坑底部隆起,边坡上部下沉。在基坑开挖放坡过程中,本地区常常采用一些辅助设施,以增加基坑的稳定性,主要有:○1边坡修坡:改变边坡的形状,将边坡修缓或修成台阶形,或在坡顶卸载等○2设置边坡护面:设置6%水泥石粉边坡护面,可以控制地表水经过边坡裂缝渗入坡内,从而减少因为水的因素导致土体软化和孔隙水压力上升的可能性。另外,也可以采用斑马纤维布护坡。○3边坡坡脚加固:当基坑开挖深度大,为了减少开挖断面,防止坡脚受渗水影响而塌脚,常采用一至二层沙包压脚;如果因为场地限制,无法继续放缓边坡时,还可以用木桩密排护脚,桩长2~4m,尾径0.08~0.12m,可以有效减少下部开挖断面。○4木桩格栅加固边坡:对于淤泥基坑,放缓边坡解决不了稳定问题时,可采用一种新型的木桩格栅加固方式,即在坡脚、坡顶各打一排木桩,基坑较深时,可在坡身中间加一至二排木桩,各排木桩桩顶通过横排的木桩连成整体,而各排木桩之间每隔3m左右,设一道顺坡向的木桩,将各排木桩连成整体。这种方法取材容易、施工方便(可用挖土机直接压入土中),是一种经济可靠的围护方式。2、基坑支护:对于没有条件放坡开挖的基坑,可采用基坑支护的方式,目前多采用连续钻孔桩、搅拌桩重力墙支护和钢板桩支护。例如瓜步汛电排站工程采用钢板桩支护,盐步水闸闸室工程采用了连续钻孔桩支护,均取得了成功。但这种方法费用较高。上述中格栅木桩的应用是较为廉价的施工开挖支护方式。三.工程实例下面结合聚龙水闸的工程实例,谈谈格栅木桩在常用的大开挖方式水利软土基坑中的应用。1、基本资料聚龙水闸主体座落在聚龙村的一条旧河涌上,水闸建基面在-1.9m至-2.9m高程之间,建基面以下为:①淤泥,3m~7m,饱和,流塑,含水量W=52~86%,C=7Kpa,Ф=5°;②粉质粘土,厚1.3~5m,含水量W=23~40%,C=20Kpa,Ф=18°;③残积土,厚0.3~4.2m。聚龙水闸基坑工程与一般的基坑相比,还具有以下特性:①聚龙水闸的地质条件差异很大,特别是淤泥的厚度变化很大,基坑周边的条件也不一样,有的靠近民房建筑,有的周边空旷,需要因地制宜,根据不同的条件,采取相应的合理方案和措施。②聚龙水闸基坑工期较长,从开挖到完成地面的以下的全部隐蔽工程,历经多次降雨、周边振动多种不利条件,还受到河道水位涨退引起的地下水渗流变化的影响。2、基坑开挖的施工要点聚龙水闸主体位于旧河涌,由于整个施工范围比较细,一边场地空旷,一边邻近村边,考虑到工期以...
