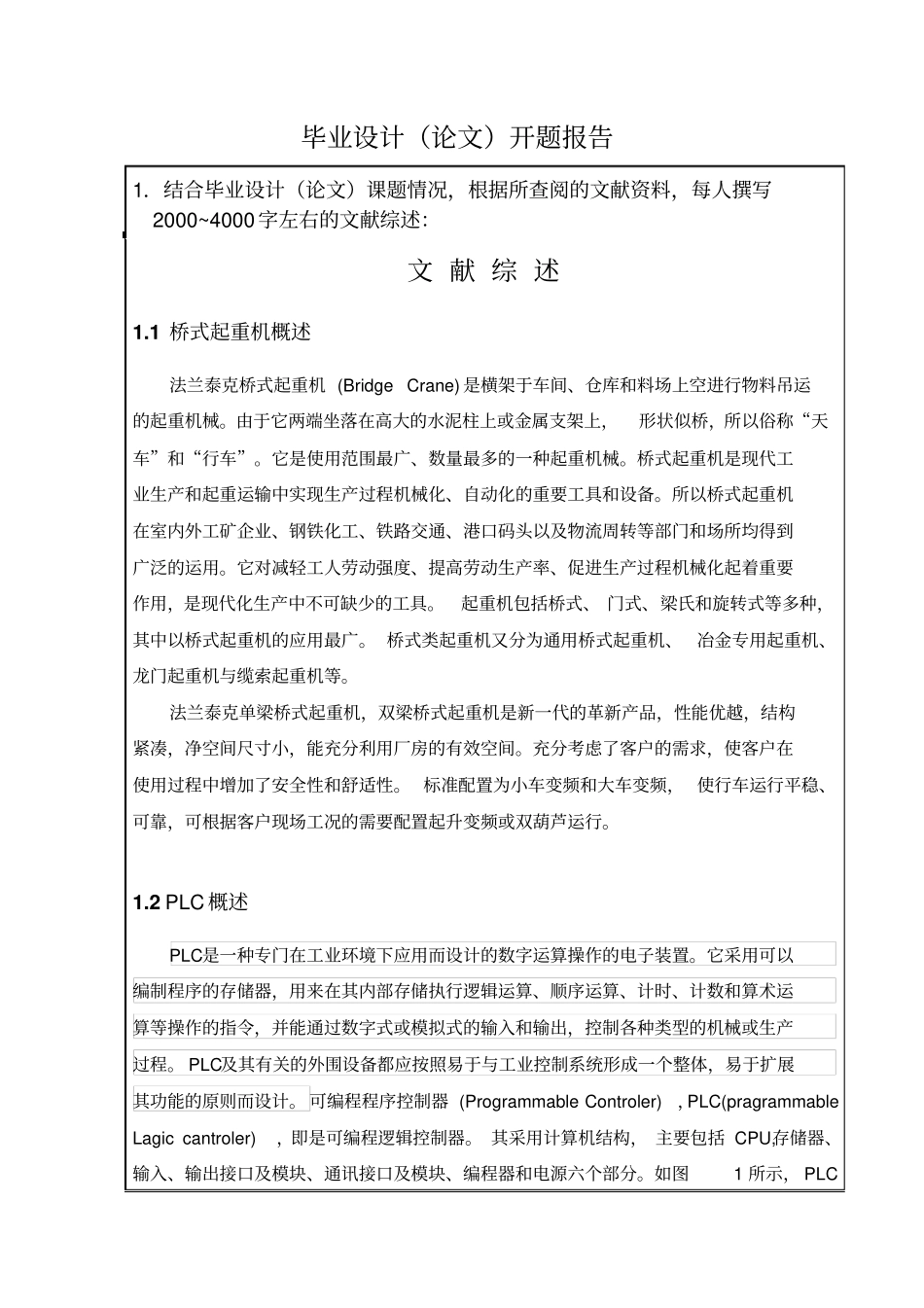

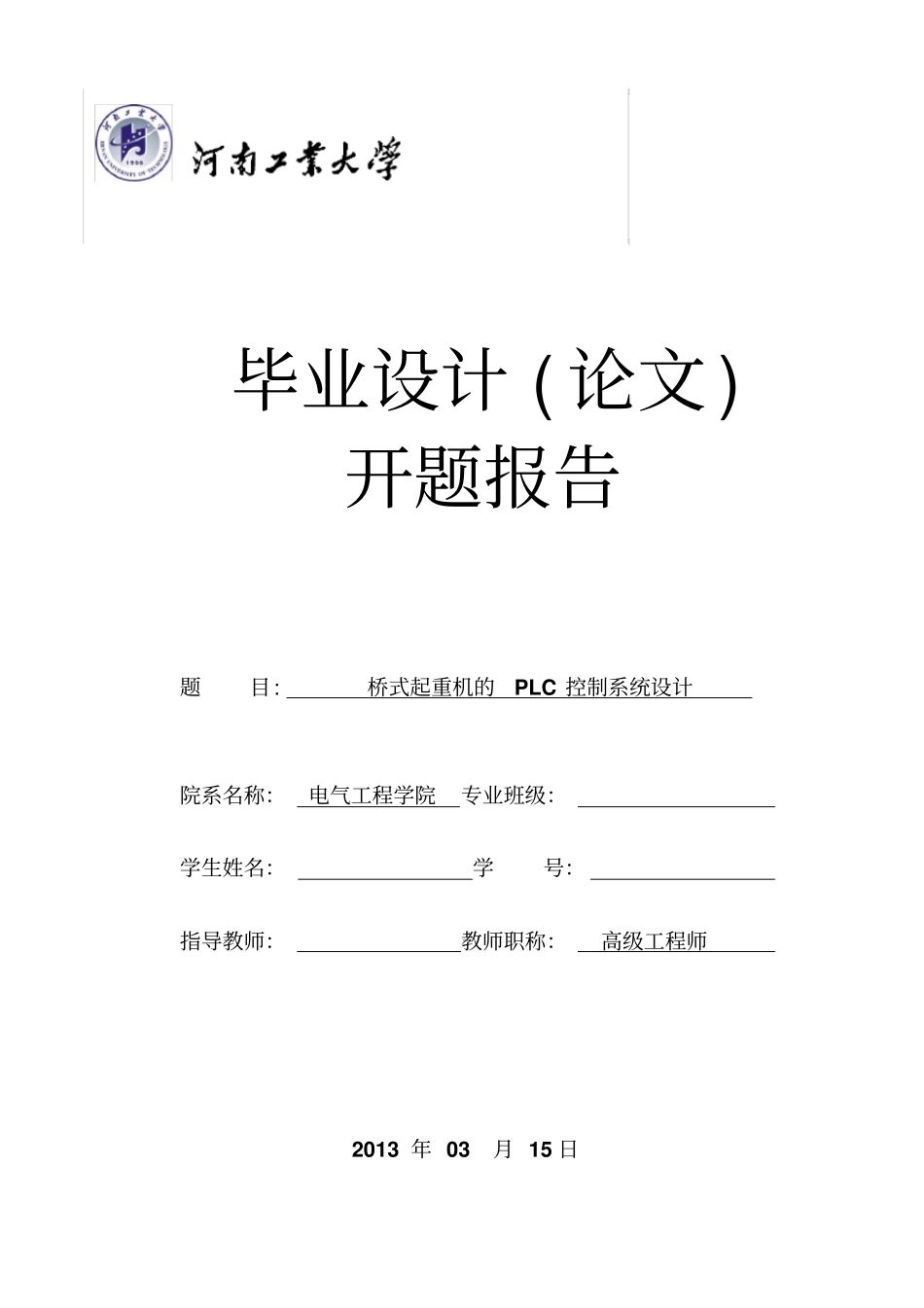

毕业设计(论文)开题报告题目:桥式起重机的PLC控制系统设计院系名称：电气工程学院专业班级：学生姓名：学号：指导教师：教师职称：高级工程师2013年03月15日开题报告填写要求1．开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效。2．开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见。3．“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于15篇（不包括辞典、手册）。4．有关年月日等日期的填写，应当按照国标GB/T7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。如“2006年11月20日”或“2006-11-30”。毕业设计（论文）开题报告1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000~4000字左右的文献综述：文献综述1.1桥式起重机概述法兰泰克桥式起重机(BridgeCrane)是横架于车间、仓库和料场上空进行物料吊运的起重机械。由于它两端坐落在高大的水泥柱上或金属支架上，形状似桥，所以俗称“天车”和“行车”。它是使用范围最广、数量最多的一种起重机械。桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化的重要工具和设备。所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。它对减轻工人劳动强度、提高劳动生产率、促进生产过程机械化起着重要作用，是现代化生产中不可缺少的工具。起重机包括桥式、门式、梁氏和旋转式等多种，其中以桥式起重机的应用最广。桥式类起重机又分为通用桥式起重机、冶金专用起重机、龙门起重机与缆索起重机等。法兰泰克单梁桥式起重机，双梁桥式起重机是新一代的革新产品，性能优越，结构紧凑，净空间尺寸小，能充分利用厂房的有效空间。充分考虑了客户的需求，使客户在使用过程中增加了安全性和舒适性。标准配置为小车变频和大车变频，使行车运行平稳、可靠，可根据客户现场工况的需要配置起升变频或双葫芦运行。1.2PLC概述PLC是一种专门在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。可编程程序控制器(ProgrammableControler)，PLC(pragrammableLagiccantroler)，即是可编程逻辑控制器。其采用计算机结构，主要包括CPU,存储器、输入、输出接口及模块、通讯接口及模块、编程器和电源六个部分。如图1所示，PLC内部采用总线结构，进行数据和指令的传输。外部的各种开关信号、模拟信号、传感器检测的各种信号均作为PLC的愉入变量，他们经PLC外部输入端子输入到内部寄存器，经PLC内部逻辑运算或其他各种运算处理后送到输出端子，作为PLC的输出变量，对现场设各进行各种控制。CPU存储器电源通信模块编程器输出模块输入模块图1可编程控制器示意图1.3研究背景意义随着工业生产规模的不断扩大，桥式起重机也得到了迅速的发展。桥式起重机主要应用室内外仓库、厂房、码头和露天贮料场等处。它具有上下起升、前后平移、左右平移的功能，其主要由电气控制系统和机械系统组成。本设计是桥式起重机的电气控制系统的设计。传统桥式起重机的控制系统主要采用交流绕线转子串电阻的方法进行启动和调速，继电接触器控制，这种控制系统的主要缺点有:1桥式起重机工作环境差，工作任务重，电动机以及它所串的电阻烧损和断裂故障时有发生。2继电接触器控制系统可靠性差，操作复杂，故障率高。3转子+电阻调速，机械特性软，负载变化时转速也变化，调速不理想。所串的电阻长期发热，易产生故障，电能浪费大，...
