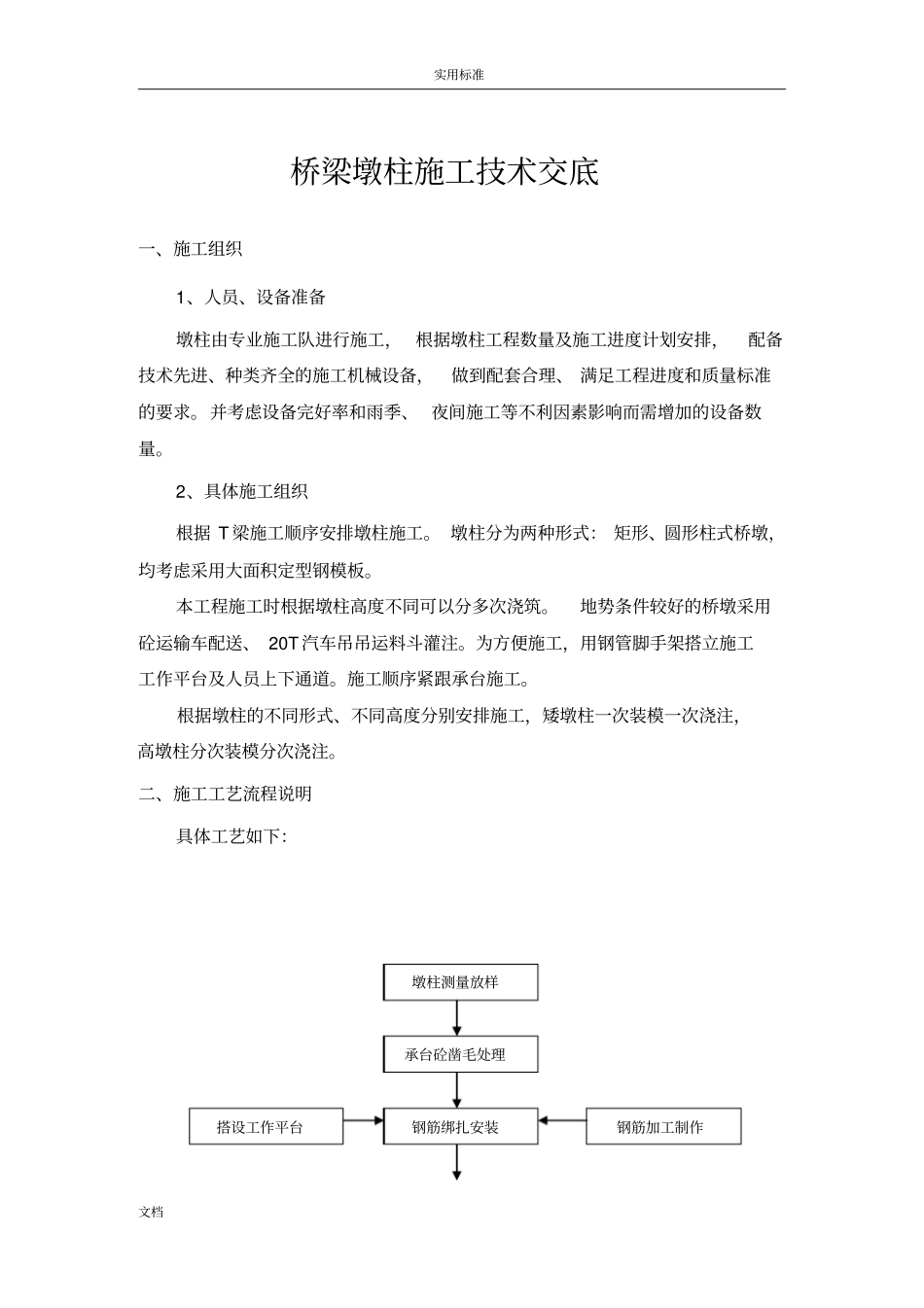

实用标准文档桥梁墩柱施工技术交底一、施工组织1、人员、设备准备墩柱由专业施工队进行施工，根据墩柱工程数量及施工进度计划安排，配备技术先进、种类齐全的施工机械设备，做到配套合理、满足工程进度和质量标准的要求。并考虑设备完好率和雨季、夜间施工等不利因素影响而需增加的设备数量。2、具体施工组织根据T梁施工顺序安排墩柱施工。墩柱分为两种形式：矩形、圆形柱式桥墩，均考虑采用大面积定型钢模板。本工程施工时根据墩柱高度不同可以分多次浇筑。地势条件较好的桥墩采用砼运输车配送、20T汽车吊吊运料斗灌注。为方便施工，用钢管脚手架搭立施工工作平台及人员上下通道。施工顺序紧跟承台施工。根据墩柱的不同形式、不同高度分别安排施工，矮墩柱一次装模一次浇注，高墩柱分次装模分次浇注。二、施工工艺流程说明具体工艺如下：墩柱测量放样搭设工作平台钢筋绑扎安装钢筋加工制作承台砼凿毛处理实用标准文档图：矩形及圆形柱式桥墩柱施工工艺流程图三、具体施工方案（一）施工准备工作工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高程和坐标）。经审核无误后才进行现场施工。墩柱施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋。利用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模。（二）矩形及圆形柱式桥墩施工1、支架及工作平台a.支架采用钢支架，为了使支架立于稳固可靠的地基上，防止不均匀沉陷造成梁体开裂，因此支架地基要进行夯实，上面铺设截面为30cm×20cm的方木，钢筋检验安装模板模板加工制作模板检验浇筑第一节段砼模板拆除砼养生实用标准文档支架立于方木上。b.在墩台身周围搭建脚手架及工作平台。脚手架采用碗式支架搭设，立杆间距≯1.5m，横杆步距≯1.2m，剪刀撑自架体端头起以与地面45～60度角每3m一组连续布置。为了满足工作需要搭设双排架，工作平台以上设1.5m高的安全护栏网。同时须在管架上预装人员上下通道。2、钢筋绑扎墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋，在承台顶面，准确测量墩柱外轮廓线的位置，并标于承台上。复测墩柱底标高，架立墩柱施工支架。钢筋的加工制作均在钢筋加工棚内进行，半成品钢筋运至现场按施工技术规范的有关规定进行绑扎。钢筋制作绑扎根据墩柱分节施工次数进行，预留足够的搭接长度，受力钢筋接头位置相互错开不小于35d。钢筋笼完成后在主筋上绑扎预制混凝土垫块，以保证保护层的厚度。钢筋安装遵循先下后上，先主后次原则，即先绑扎外露部分主筋、箍筋及拉结筋，再连接主筋绑扎箍筋。间距按照设计尺寸严格控制。当墩柱较高时，采用分节安装。外露钢筋较长则需搭设支承架。钢筋的绑扎顺序：一般情况下先长轴后短轴，由一端向另一端依次进行，按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。钢筋安装应特别注意墩身钢筋预埋，为了保证钢筋预埋的准确性，采用支架进行定位，在承台钢筋顶面仍应设置一定位框以确保墩柱钢筋的位置准确性。墩柱钢筋共分为三种类型，墩柱主筋、箍筋及拉结筋，根据类型及施工工艺分别采用如下接头方式。主筋采用焊接、滚轧丝螺纹的连接方式，箍筋不设置任何接头，拉结筋为振捣砼方便部分设置绑扎接头，绑扎接头长度不小于钢筋直径的35倍。主筋接头设置在箍筋加密区以上，每截面接头不超过钢筋总数的50％，接头错开距离不小于40钢筋直径。钢筋加工及安装检查项目项次检查项目规定值,许偏差(mm)1受力钢筋间距两排以上排距±5同排梁、板、拱肋±10基础、墩台、柱±20灌注桩±20实用标准文档2箍筋，横向水平钢筋、螺旋筋间距0，－203钢筋骨架尺寸长±10宽、高或直径±54弯起钢筋位置±205保护层厚度柱、梁、拱肋±5基础、墩、台±10板±33、模板施工1.模板安装墩柱根据高度不同分次浇筑，模板也分次拼装。每次最小浇注高度不小于6ｍ，第二次拼装模板时第一次安装的模板...
