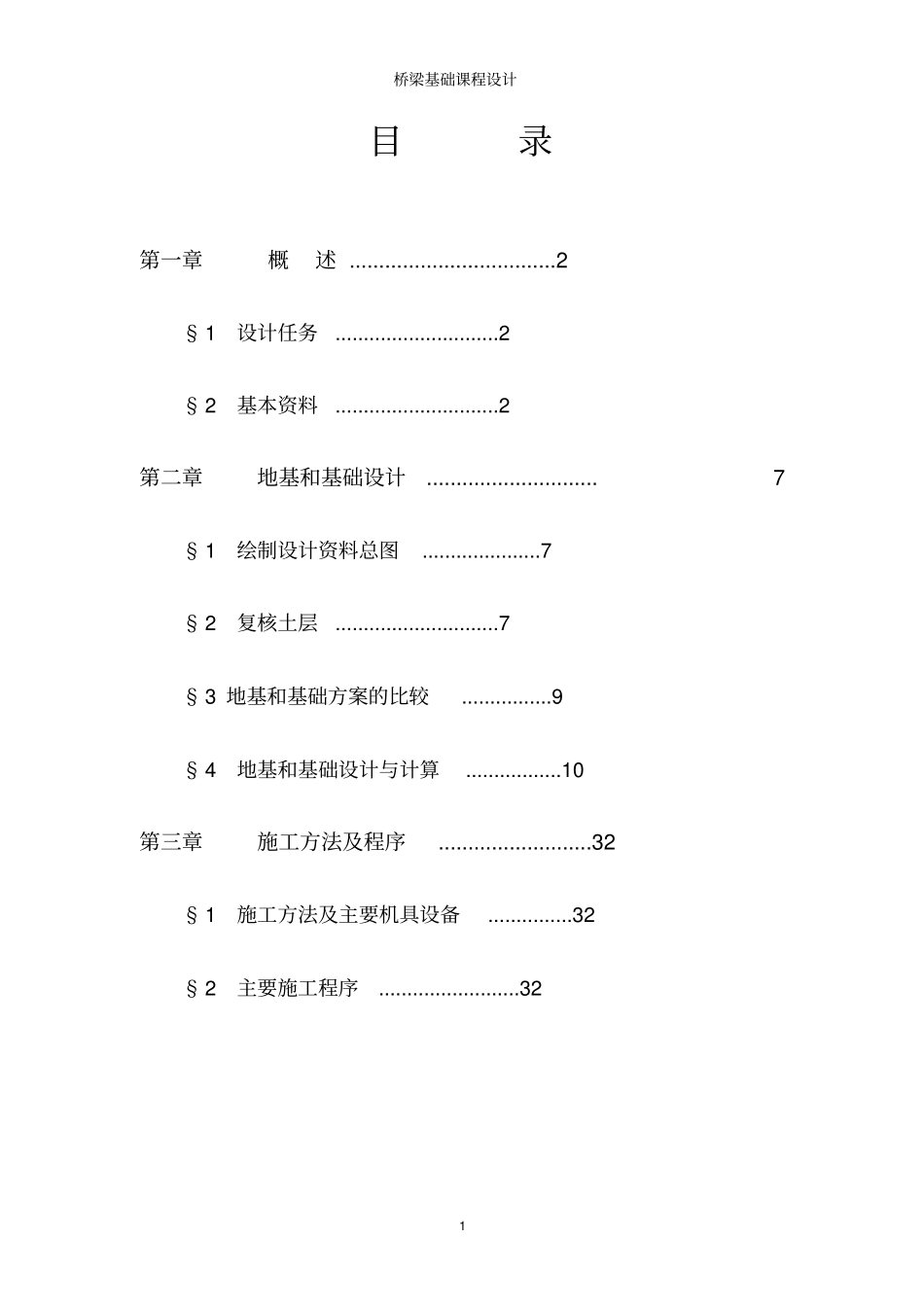

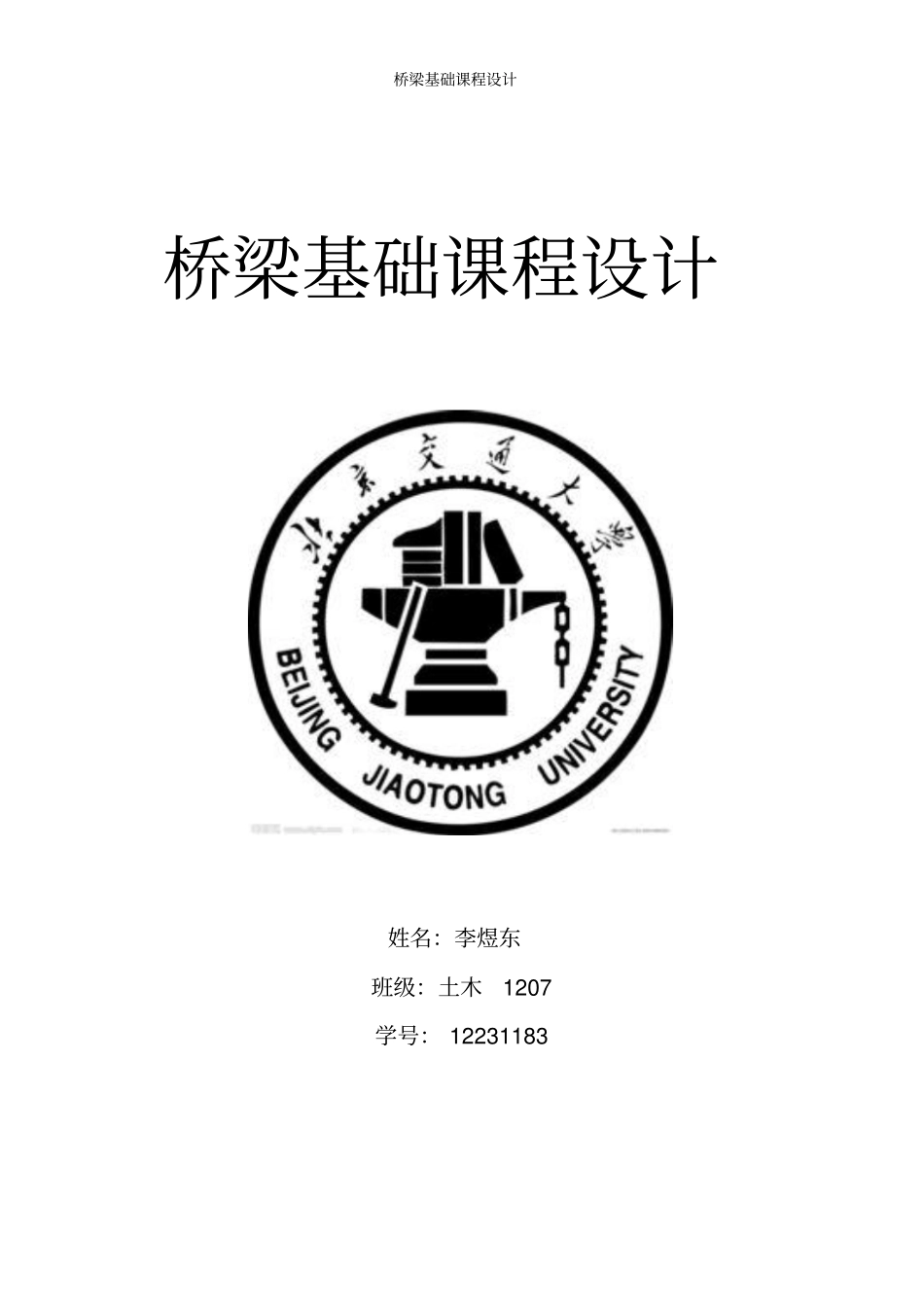

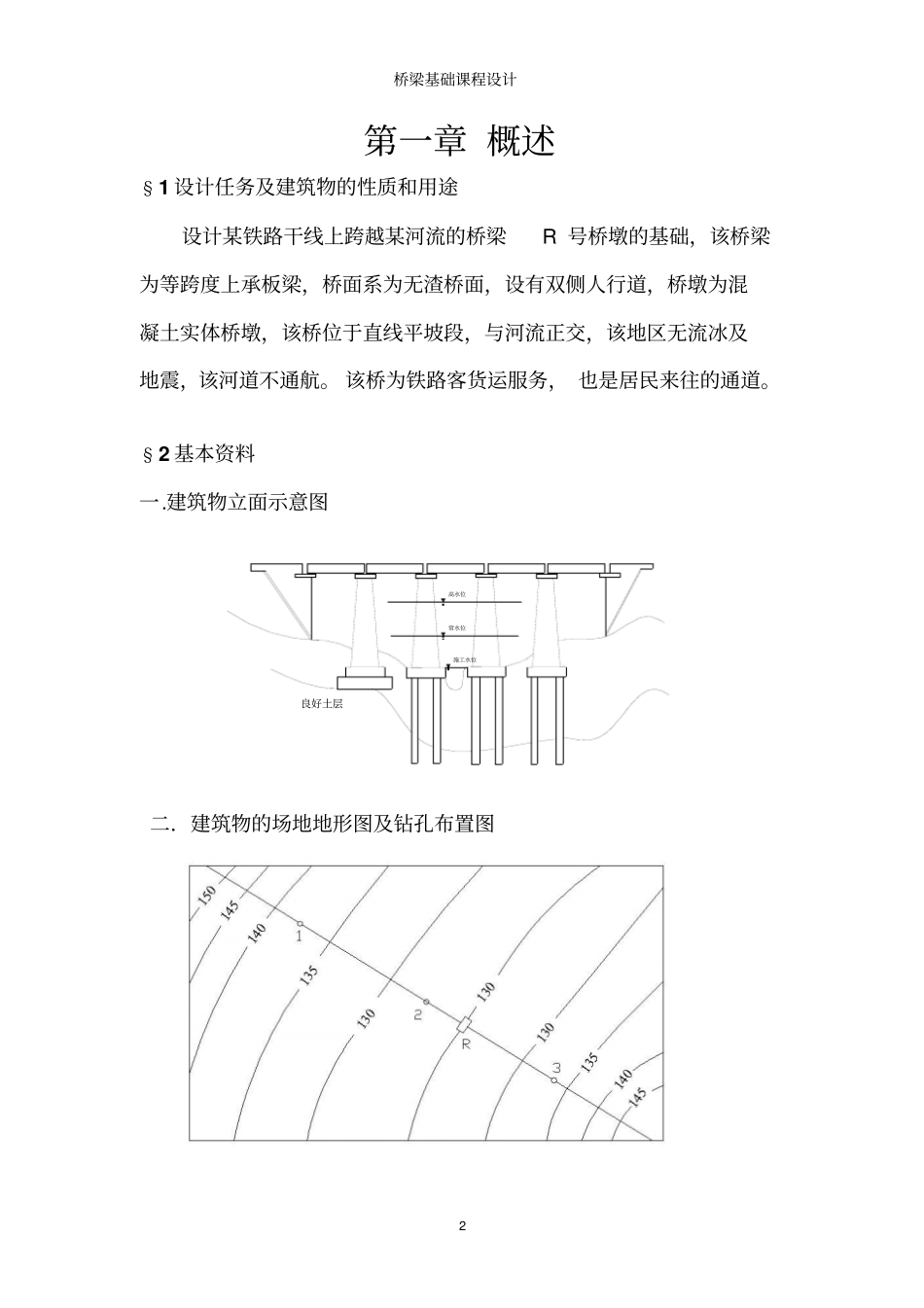

桥梁基础课程设计桥梁基础课程设计姓名:李煜东班级:土木1207学号:12231183桥梁基础课程设计1目录第一章概述...................................2§1设计任务.............................2§2基本资料.............................2第二章地基和基础设计.............................7§1绘制设计资料总图.....................7§2复核土层.............................7§3地基和基础方案的比较................9§4地基和基础设计与计算.................10第三章施工方法及程序..........................32§1施工方法及主要机具设备...............32§2主要施工程序.........................32桥梁基础课程设计2第一章概述§1设计任务及建筑物的性质和用途设计某铁路干线上跨越某河流的桥梁R号桥墩的基础,该桥梁为等跨度上承板梁,桥面系为无渣桥面,设有双侧人行道,桥墩为混凝土实体桥墩,该桥位于直线平坡段,与河流正交,该地区无流冰及地震,该河道不通航。该桥为铁路客货运服务,也是居民来往的通道。§2基本资料一.建筑物立面示意图二.建筑物的场地地形图及钻孔布置图高水位常水位施工水位良好土层桥梁基础课程设计3三.建筑物的地区水文、地质状况1.地质情况第1号钻孔第2号钻孔第3号钻孔2.水文情况高水位:142.0m施工水位:132.0m常水位:132.0m一般冲刷深度:河底以下1.50m局部冲刷深度:河底以下5.50m土层编号土的名称图例土层顶面标高土层厚度#13粘砂土1381.0#4粘土1372.5#11粘土134.5土层编号土的名称图例土层顶面标高土层厚度#13粘砂土1381.0#4粘土1372.5#11粘土134.5土层编号土的名称图例土层顶面标高土层厚度#13粘砂土1381.0#4粘土1372.5#11粘土134.5桥梁基础课程设计4四.土的物理力学性质表土层编号土及岩石名称土的颗粒级配%(单位:mm)土粒比重GS孔隙比e饱和度Sr液限WL塑限WP最大孔隙比maxe最小孔隙比mine内摩擦角φ内聚力C/KPa渗透系数K井壁摩擦力f/KPa备注>20mm>10mm>2mm>0.5mm>0.25mm>0.1mm#1细砂004.825.546.485.12.670.6821.000.9830.11240°3.4*10-3#2浅灰色粘土2.740.9870.9744.421.620°304.4*10-9#3中砂01.05.325.466.3822.650.641.000.850.32545°1.8*10-2#4粘土2.740.9360.98402116°365.3*10-7#5细砂003.527.848.585.22.670.6510.960.9120.35742°3.6*10-3#6灰粘土2.721.11.0053.7320.514°408.1*10-7#7粉砂00002.450.62.680.7881.001.3030.32133°1.5*10-3#8砂粘土2.751.01.0037.120.616°20#9粗砂02.15.77494.196.72.720.5021.000.6890.23140°8.5*10-2#10粘土2.701.01.0052.621.424°364.2*10-7#11粘土2.720.6261.00412318.5°604.3*10-5#12粉砂0000050.62.720.7880.981.0350.4624°3.4*10-3#13粘砂土2.710.8630.9631.325.623°158.1*10-5桥梁基础课程设计5五.作用在桥墩上的荷载数据桥梁试样及跨度作用力垂直荷载水平荷载墩帽墩身承台重桥梁自重活载纵向横向风力一孔活载二孔活载制动力风力列车风力钢梁上风力墩帽上风力墩身上风力重载轻载满载空车钢梁上风力墩帽上风力墩身上风力一孔活载二孔活载Ⅰ上承板梁32M力(kN)()870190015202900320340/3.5()611221151.5()力臂x或y(m)00.350.35000.93/0.26()662.440.26()Ⅱ上承板梁32M力(kN)()870190015202900320340/3.5()611221151.5()力臂x或y(m)00.350.35000.93/0.26()662.440.26()桥梁基础课程设计6六.墩帽尺寸简图及墩身坡度cmdxybdδb墩身坡0.522.45.46(1:m)1:200.522.45.461:10本次设计采用墩身坡为1:20七.补充资料墩帽顶面在高水位以上4.92m处桥梁墩台容许沉降量2lcm桥梁基础课程设计7第二章地基和基础设计§1绘制设计资料总图§2复核各层土的名称,并确定各土层容许承载力土名称鉴定表表一土的编号类别名称已知资料评定土名之依据土的粒径级配塑性指数>20mm>10mm>2mm>0.5mm>0.25mm>0.1mm塑限WP液限WL#4粘土类粘土2140IP=19>17#11粘土类粘土2341IP=18>17#13粘砂土类粘砂土25.631.3IP=5.7<10桥梁基础课程设计8土的状态鉴定表表二土层编号类别名称已给的数据计算数据判定土状态依据土粒比重GS孔隙比e饱和度Sr塑限WP液限WL最大孔隙比maxe最小孔隙比mine含水量W%液...
