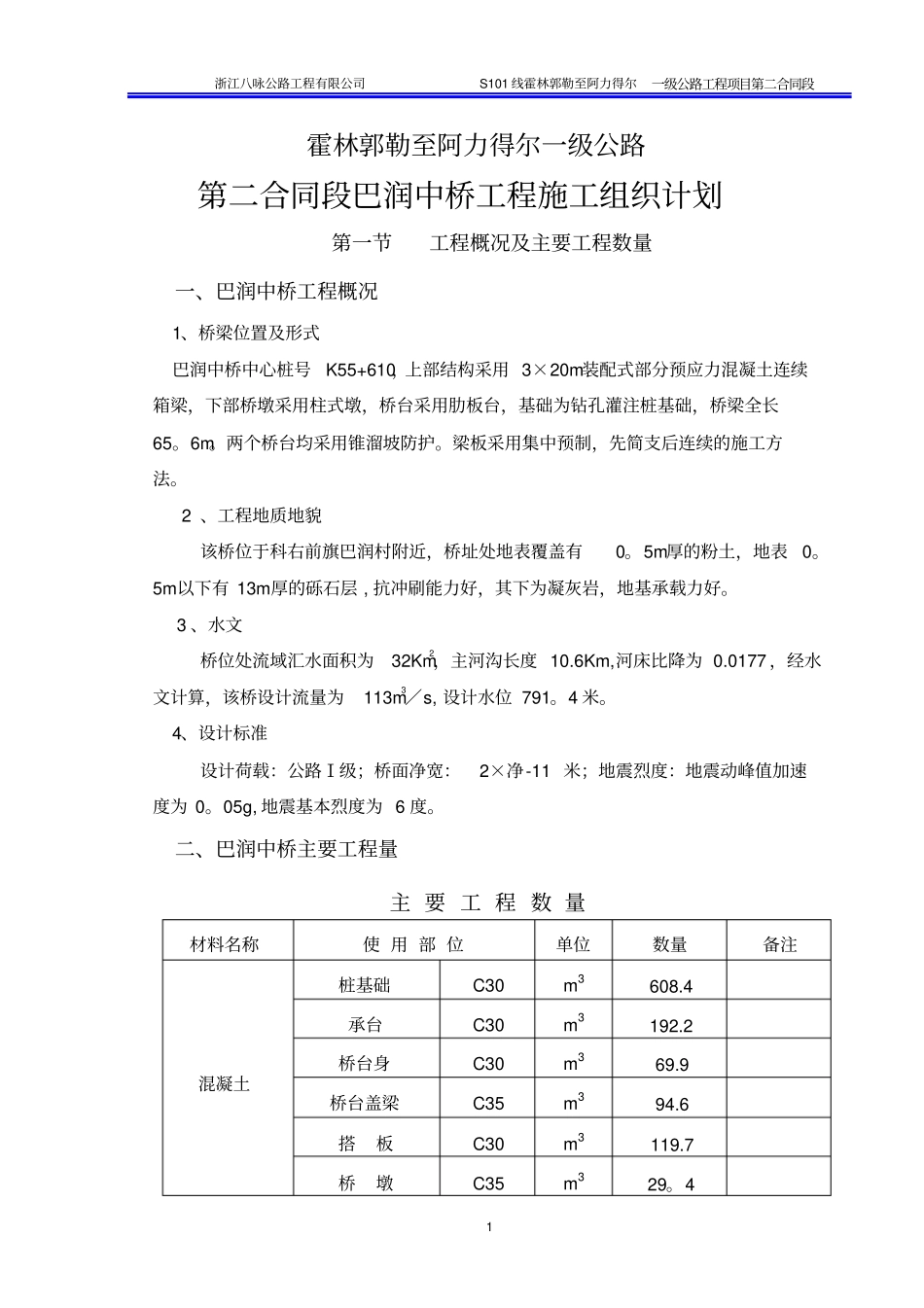

浙江八咏公路工程有限公司S101线霍林郭勒至阿力得尔一级公路工程项目第二合同段1霍林郭勒至阿力得尔一级公路第二合同段巴润中桥工程施工组织计划第一节工程概况及主要工程数量一、巴润中桥工程概况1、桥梁位置及形式巴润中桥中心桩号K55+610，上部结构采用3×20m装配式部分预应力混凝土连续箱梁，下部桥墩采用柱式墩，桥台采用肋板台，基础为钻孔灌注桩基础，桥梁全长65。6m。两个桥台均采用锥溜坡防护。梁板采用集中预制，先简支后连续的施工方法。2、工程地质地貌该桥位于科右前旗巴润村附近，桥址处地表覆盖有0。5m厚的粉土，地表0。5m以下有13m厚的砾石层,抗冲刷能力好，其下为凝灰岩，地基承载力好。3、水文桥位处流域汇水面积为32Km2，主河沟长度10.6Km,河床比降为0.0177，经水文计算，该桥设计流量为113m3／s,设计水位791。4米。4、设计标准设计荷载：公路Ⅰ级；桥面净宽：2×净-11米；地震烈度：地震动峰值加速度为0。05g,地震基本烈度为6度。二、巴润中桥主要工程量主要工程数量材料名称使用部位单位数量备注混凝土桩基础C30m3608.4承台C30m3192.2桥台身C30m369.9桥台盖梁C35m394.6搭板C30m3119.7桥墩C35m329。4浙江八咏公路工程有限公司S101线霍林郭勒至阿力得尔一级公路工程项目第二合同段2桥墩盖梁C35m388.2箱梁C50m3541。2桥面调平层C50m3104防撞墙C30m377.8钢筋上部构造HPB235t27HRB335t115。09下部构造HPB235t17.33HRB335t109.1钢绞线Фs15。2t13。58防护工程M10浆砌片石m3681.8第二节详细施工进度计划（网络图/横道图）本工程计划开工日期为2014年4月20日，计划完工时间为2014年10月30日，计划工期190天。根据总体计划安排如下:桩基础2014年4月20日开工，2014年6月30日完成；承台2014年6月10日开工，2014年7月30日完成；桥台台身2014年7月1日开工，2014年8月10日完成；桥台盖梁2014年8月1日开工，2014年8月20日完成；墩柱2014年7月10日开工,2014年8月10日完成；墩盖梁2014年7月20日开工，2014年8月20日完成；梁板预制2014年4月20日开工，2014年6月30日完成；梁板安装2014年4月20日开工,2014年6月30日完成；桥面铺装2014年4月20日开工，2014年6月30日完成;防撞墙2014年4月20日开工，2014年6月30日完成；锥溜坡2014年4月20日开工,2014年6月30日完成；台背回填2014年4月20日开工，2014年6月30日完成；（总体施工进度横道图附后)第三节组织机构及人员分工项目部确定由桥涵三队来完成本工程，施工队人员组成：队长1名,副队长1浙江八咏公路工程有限公司S101线霍林郭勒至阿力得尔一级公路工程项目第二合同段3名，施工技术员1名，安全员1名，钢筋工3人，机械工2人，电焊工2人,混凝土工6人，模板工10人，其他人员3人,共计30名。测量和试验工作由项目部负责，项目部由工程部、质检部和安全部对施工作业队进行垂直管理，分别对盖板涵施工技术、进度、质量及安全进行指导和监管,安全保通工作。第四节材料、设备、人员进场情况本工程所需材料、设备、人员都已进场,具备开工条件,具体进场情况如下：1、材料进场情况如下表：材料名称规格单位数量备注水泥吨200碎石方400砂方150钢筋吨100钢绞线吨17。12、机械设备进场情况开挖土方所需的挖机及车辆由项目分部协调,调用路基二队的设备.桥梁工程混凝土在搅拌站集中拌制，用运输罐车运至工地，其他设备已进场，冲孔钻机2台，吊车1台,发电机1台，钢筋切割机1台，钢筋调直机1台，钢筋弯曲机1台，电焊机2台,混凝土振动棒3台.满足桥梁施工要求。3、人员进场情况目前进场施工人员27人，不同工种分别为：钢筋工4人，机械工2人，电焊工2人，混凝土工6人，模板工10人，其他人员3人.第五节关键工程施工技术方案一、桥梁基础(一）、施工准备和桥位定测放样在施工准备阶段,我公司专业测绘人员对设计单位所交付的桥位中线及导线点坐标及水准点等测量资料进行检查、核对，符合要求后再进行加固移设，补增各点。对主要控制桩志(如桥中心桩号、墩台中心桩号)均应测定其坐标，编号绘于桩志总图上，并注明各有关桩志坐标相互间的距离、角度、高程等，并随时进行检查校核。放样误差应符合《公路桥涵施工技术规范》有关规定。浙江八咏公路工程有限公司S10...
