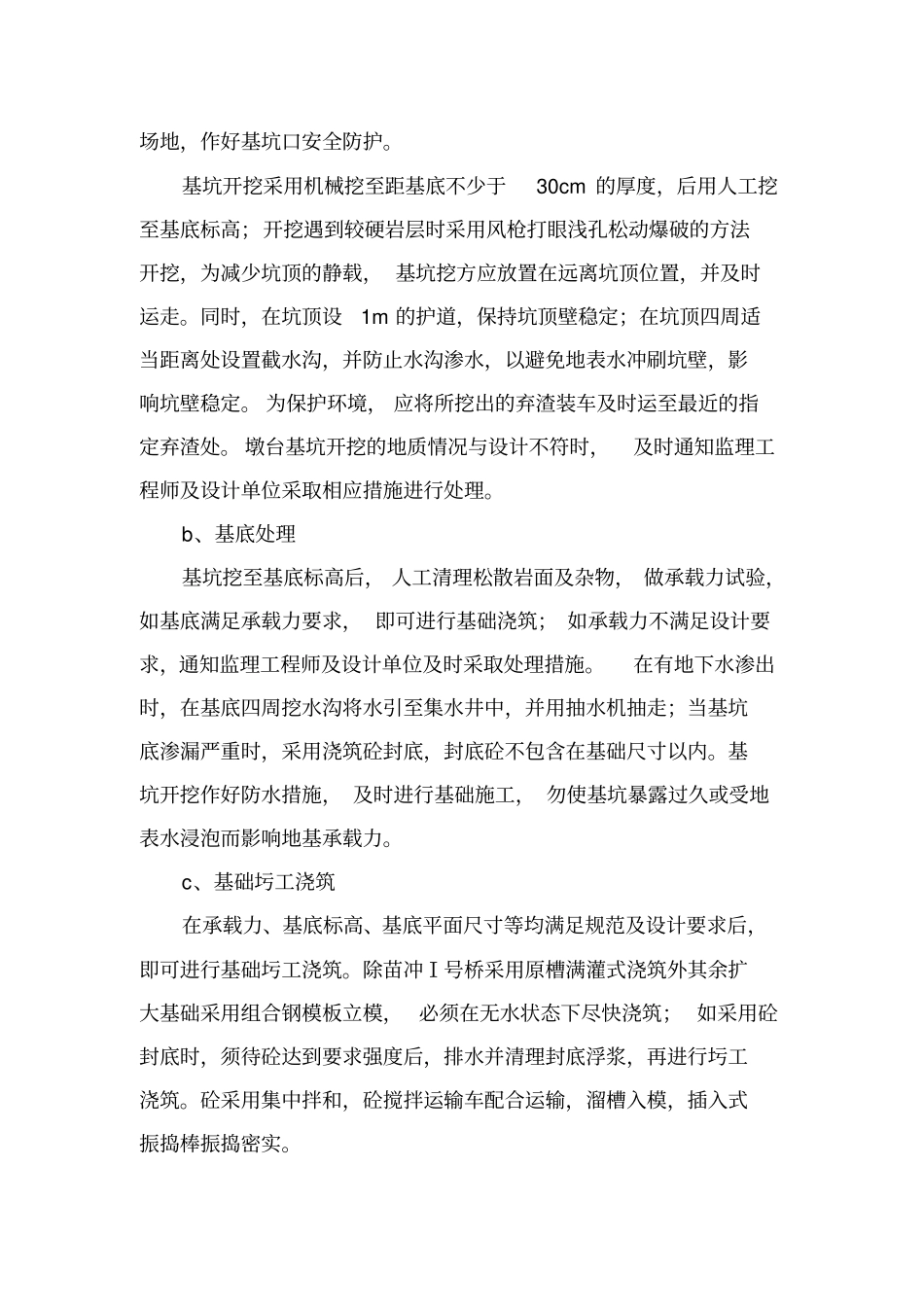

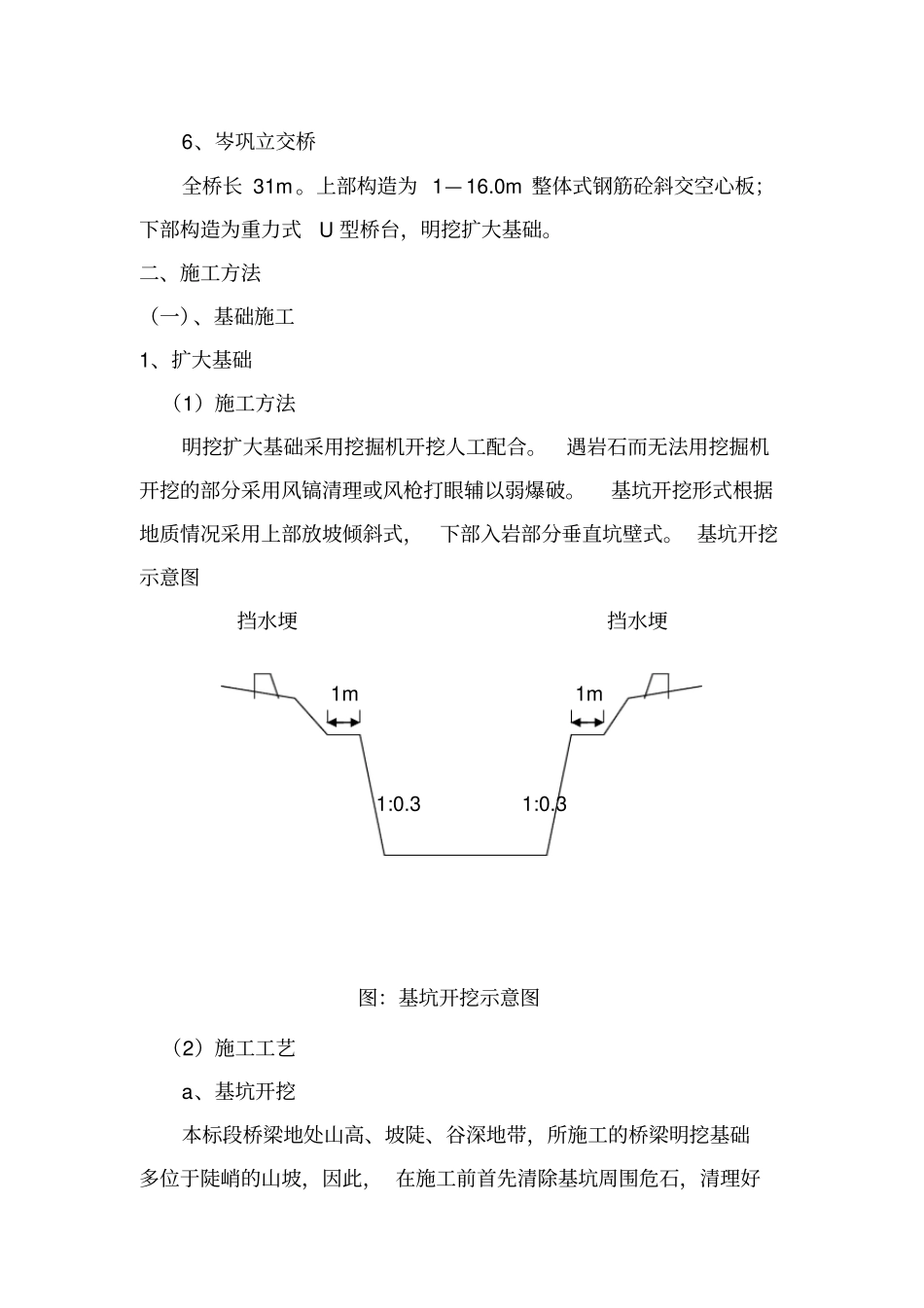

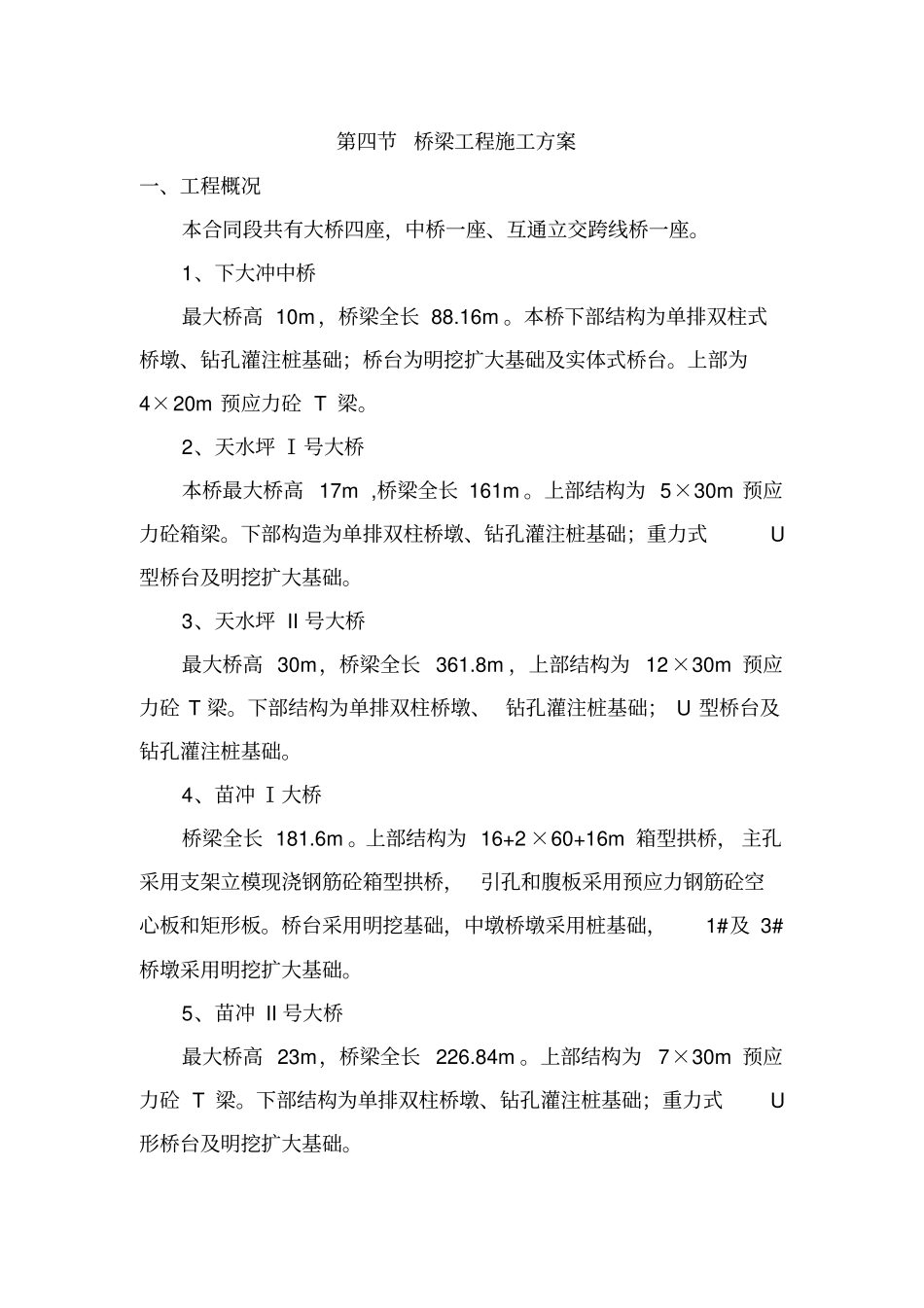

第四节桥梁工程施工方案一、工程概况本合同段共有大桥四座，中桥一座、互通立交跨线桥一座。1、下大冲中桥最大桥高10m，桥梁全长88.16m。本桥下部结构为单排双柱式桥墩、钻孔灌注桩基础；桥台为明挖扩大基础及实体式桥台。上部为4×20m预应力砼T梁。2、天水坪Ⅰ号大桥本桥最大桥高17m,桥梁全长161m。上部结构为5×30m预应力砼箱梁。下部构造为单排双柱桥墩、钻孔灌注桩基础；重力式U型桥台及明挖扩大基础。3、天水坪II号大桥最大桥高30m，桥梁全长361.8m，上部结构为12×30m预应力砼T梁。下部结构为单排双柱桥墩、钻孔灌注桩基础；U型桥台及钻孔灌注桩基础。4、苗冲Ⅰ大桥桥梁全长181.6m。上部结构为16+2×60+16m箱型拱桥，主孔采用支架立模现浇钢筋砼箱型拱桥，引孔和腹板采用预应力钢筋砼空心板和矩形板。桥台采用明挖基础，中墩桥墩采用桩基础，1#及3#桥墩采用明挖扩大基础。5、苗冲II号大桥最大桥高23m，桥梁全长226.84m。上部结构为7×30m预应力砼T梁。下部结构为单排双柱桥墩、钻孔灌注桩基础；重力式U形桥台及明挖扩大基础。6、岑巩立交桥全桥长31m。上部构造为1—16.0m整体式钢筋砼斜交空心板；下部构造为重力式U型桥台，明挖扩大基础。二、施工方法（一）、基础施工1、扩大基础（1）施工方法明挖扩大基础采用挖掘机开挖人工配合。遇岩石而无法用挖掘机开挖的部分采用风镐清理或风枪打眼辅以弱爆破。基坑开挖形式根据地质情况采用上部放坡倾斜式，下部入岩部分垂直坑壁式。基坑开挖示意图挡水埂挡水埂图：基坑开挖示意图（2）施工工艺a、基坑开挖本标段桥梁地处山高、坡陡、谷深地带，所施工的桥梁明挖基础多位于陡峭的山坡，因此，在施工前首先清除基坑周围危石，清理好1m1m1:0.31:0.3场地，作好基坑口安全防护。基坑开挖采用机械挖至距基底不少于30cm的厚度，后用人工挖至基底标高；开挖遇到较硬岩层时采用风枪打眼浅孔松动爆破的方法开挖，为减少坑顶的静载，基坑挖方应放置在远离坑顶位置，并及时运走。同时，在坑顶设1m的护道，保持坑顶壁稳定；在坑顶四周适当距离处设置截水沟，并防止水沟渗水，以避免地表水冲刷坑壁，影响坑壁稳定。为保护环境，应将所挖出的弃渣装车及时运至最近的指定弃渣处。墩台基坑开挖的地质情况与设计不符时，及时通知监理工程师及设计单位采取相应措施进行处理。b、基底处理基坑挖至基底标高后，人工清理松散岩面及杂物，做承载力试验，如基底满足承载力要求，即可进行基础浇筑；如承载力不满足设计要求，通知监理工程师及设计单位及时采取处理措施。在有地下水渗出时，在基底四周挖水沟将水引至集水井中，并用抽水机抽走；当基坑底渗漏严重时，采用浇筑砼封底，封底砼不包含在基础尺寸以内。基坑开挖作好防水措施，及时进行基础施工，勿使基坑暴露过久或受地表水浸泡而影响地基承载力。c、基础圬工浇筑在承载力、基底标高、基底平面尺寸等均满足规范及设计要求后，即可进行基础圬工浇筑。除苗冲Ⅰ号桥采用原槽满灌式浇筑外其余扩大基础采用组合钢模板立模，必须在无水状态下尽快浇筑；如采用砼封底时，须待砼达到要求强度后，排水并清理封底浮浆，再进行圬工浇筑。砼采用集中拌和，砼搅拌运输车配合运输，溜槽入模，插入式振捣棒振捣密实。d、养护砼灌注完成后应继续抽水，直到砼终凝。对无水基础采用草袋覆盖洒水养护。拆模验收后及时回填基坑养护。2、桩基础（1）施工方法根据实地勘测及图纸设计，桩基采用YKC—30型冲击钻，采用砼运输车运输砼及导管灌注水下砼。（2）施工工艺a、钻孔准备①掌握设计桩位处地质、水文的详细资料，制定详细施工方案和施工技术保障措施；备足成孔用水、粘土、片石、碎石等必备材料，确保意外情况出现时，不致发生停工待料引起其他事故；备有处理施工故障的备用机具设备，如配套打捞设备、急救及不同性能的其他钻机等。②测量定位：根据设计图纸及测量控制点，利用全站仪采用极坐标法定出桩基中心位置。然后用水准仪测出桩位高程，确定钻进深度。③整理场地：桩处于山坡之上，首先修通便道，施工场地挖成平台，平整并清理杂物，钻机平台地基要夯填密实，确保钻机基座不沉陷。④护筒埋设：护筒采用5mm钢板加...
