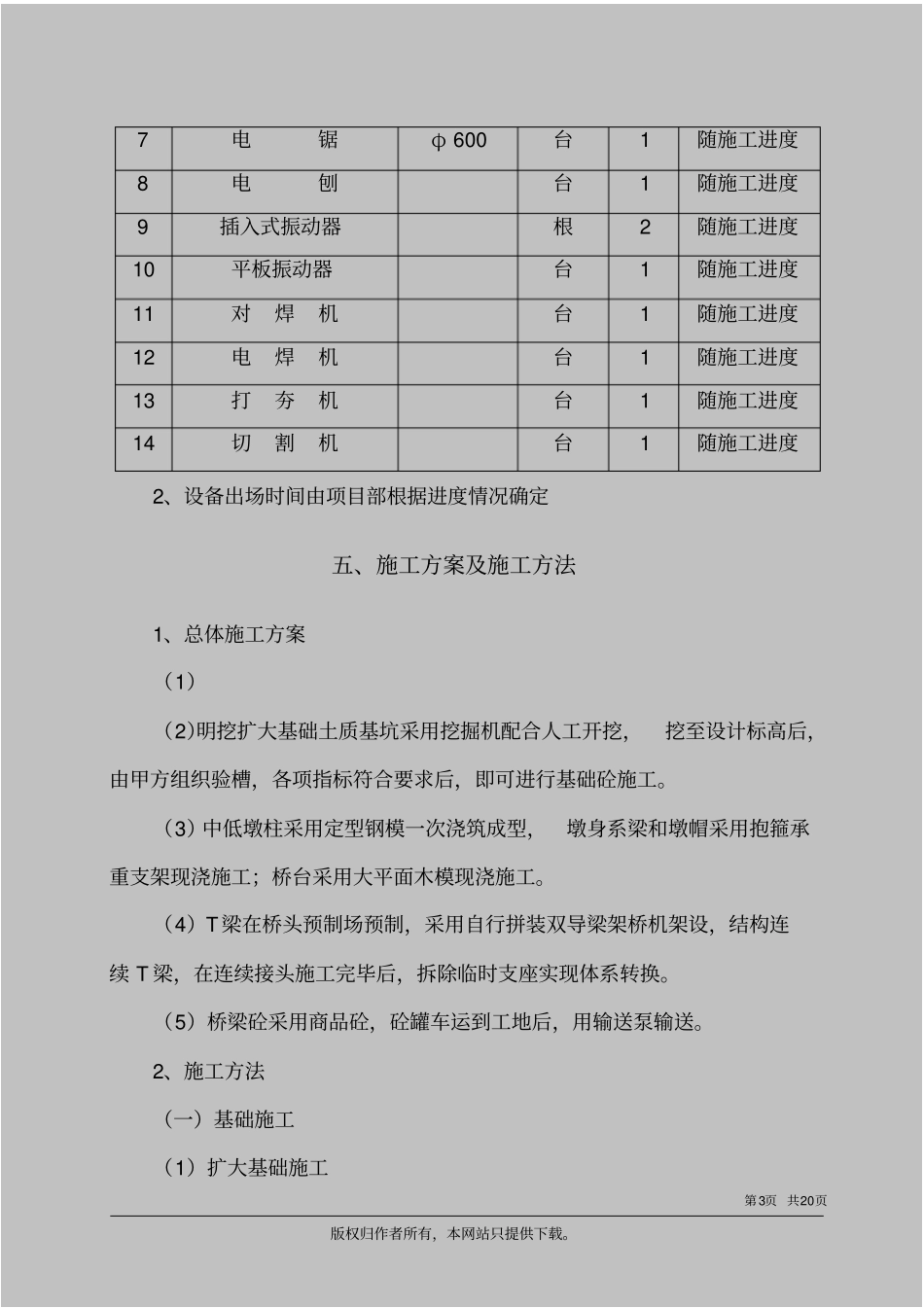

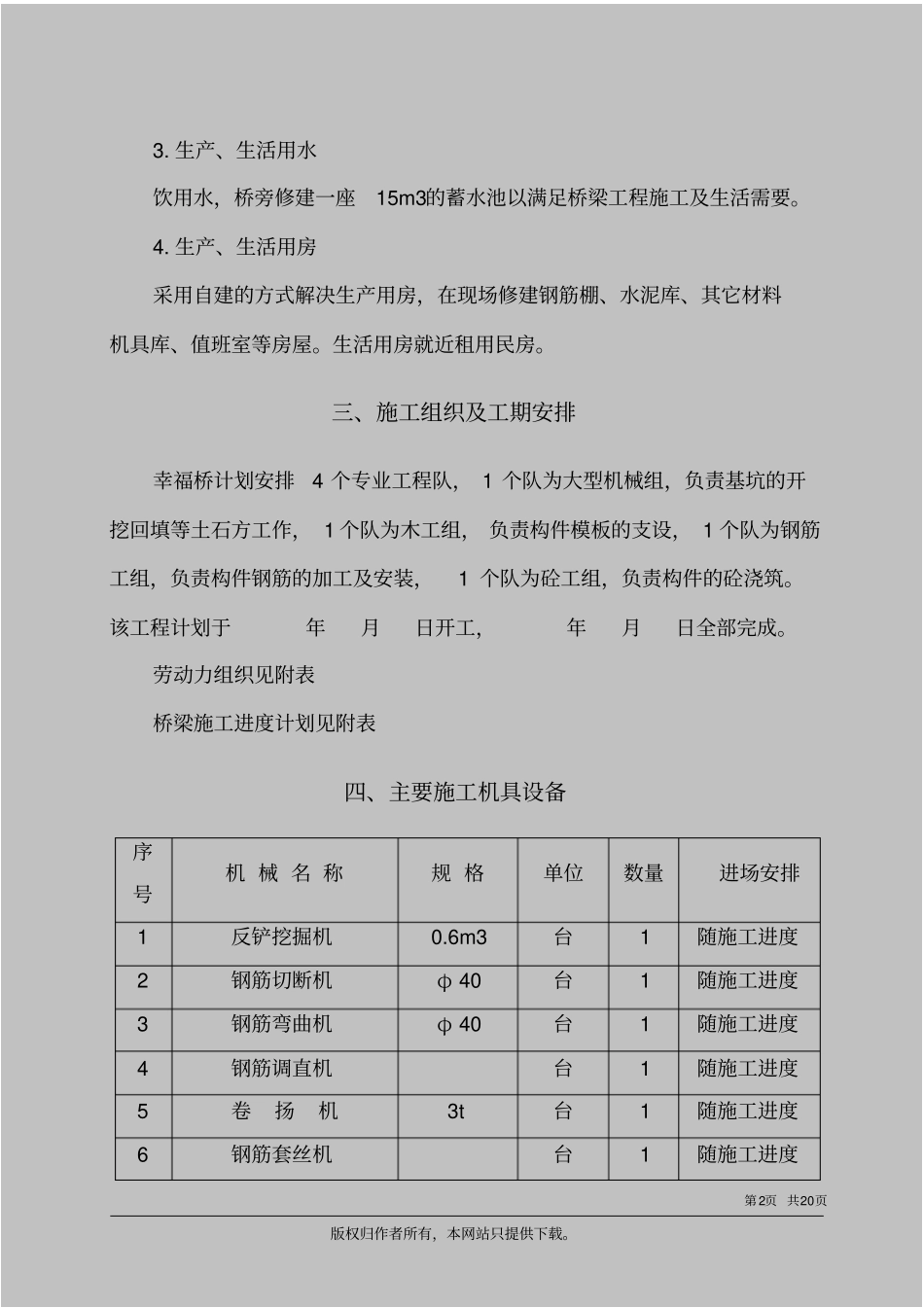

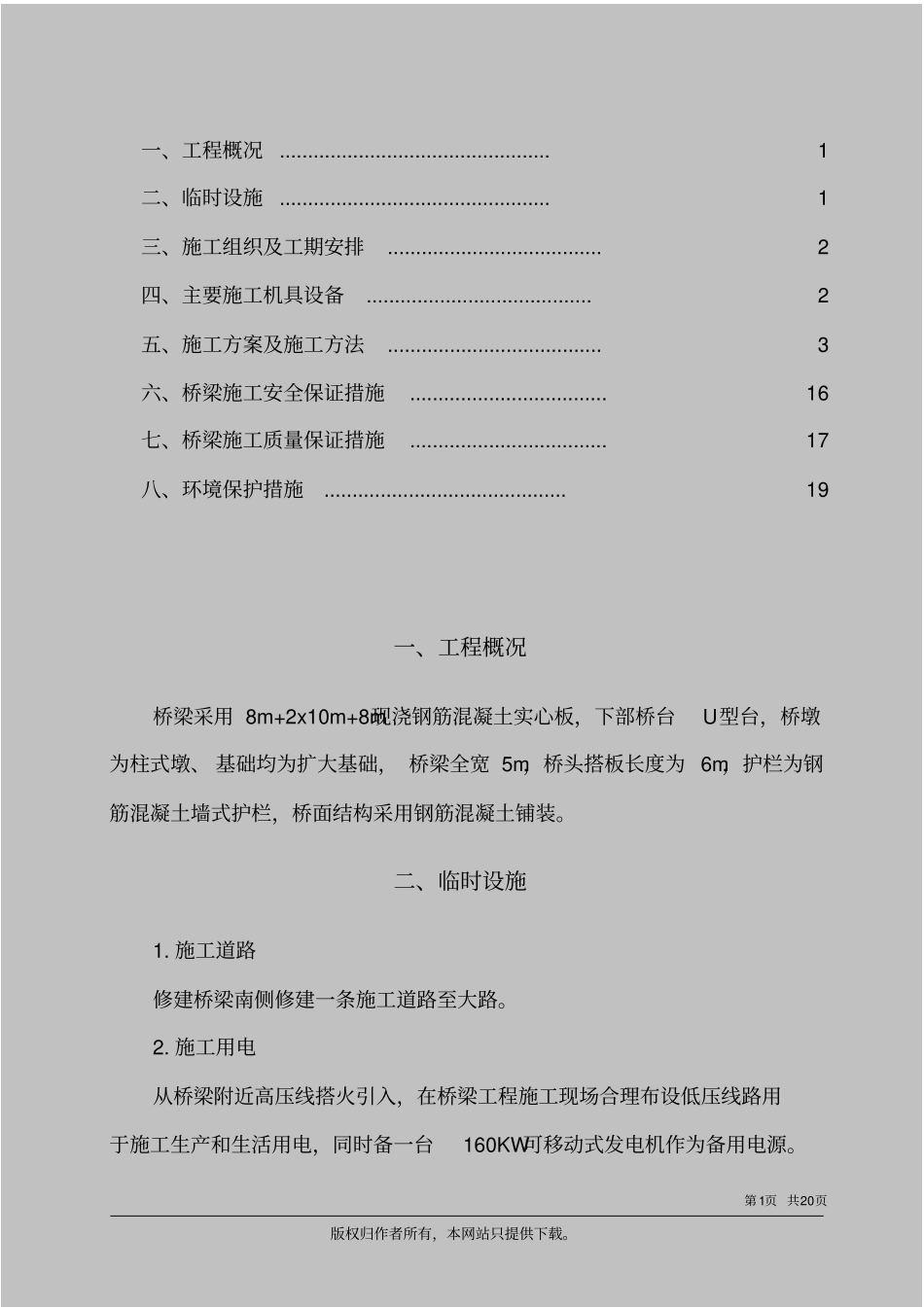

第1页共20页版权归作者所有，本网站只提供下载。一、工程概况................................................1二、临时设施................................................1三、施工组织及工期安排......................................2四、主要施工机具设备........................................2五、施工方案及施工方法......................................3六、桥梁施工安全保证措施...................................16七、桥梁施工质量保证措施...................................17八、环境保护措施...........................................19一、工程概况桥梁采用8m+2x10m+8m现浇钢筋混凝土实心板，下部桥台U型台，桥墩为柱式墩、基础均为扩大基础，桥梁全宽5m，桥头搭板长度为6m，护栏为钢筋混凝土墙式护栏，桥面结构采用钢筋混凝土铺装。二、临时设施1.施工道路修建桥梁南侧修建一条施工道路至大路。2.施工用电从桥梁附近高压线搭火引入，在桥梁工程施工现场合理布设低压线路用于施工生产和生活用电，同时备一台160KW可移动式发电机作为备用电源。第2页共20页版权归作者所有，本网站只提供下载。3.生产、生活用水饮用水，桥旁修建一座15m3的蓄水池以满足桥梁工程施工及生活需要。4.生产、生活用房采用自建的方式解决生产用房，在现场修建钢筋棚、水泥库、其它材料机具库、值班室等房屋。生活用房就近租用民房。三、施工组织及工期安排幸福桥计划安排4个专业工程队，1个队为大型机械组，负责基坑的开挖回填等土石方工作，1个队为木工组，负责构件模板的支设，1个队为钢筋工组，负责构件钢筋的加工及安装，1个队为砼工组，负责构件的砼浇筑。该工程计划于年月日开工，年月日全部完成。劳动力组织见附表桥梁施工进度计划见附表四、主要施工机具设备序号机械名称规格单位数量进场安排1反铲挖掘机0.6m3台1随施工进度2钢筋切断机φ40台1随施工进度3钢筋弯曲机φ40台1随施工进度4钢筋调直机台1随施工进度5卷扬机3t台1随施工进度6钢筋套丝机台1随施工进度第3页共20页版权归作者所有，本网站只提供下载。7电锯φ600台1随施工进度8电刨台1随施工进度9插入式振动器根2随施工进度10平板振动器台1随施工进度11对焊机台1随施工进度12电焊机台1随施工进度13打夯机台1随施工进度14切割机台1随施工进度2、设备出场时间由项目部根据进度情况确定五、施工方案及施工方法1、总体施工方案（1）（2）明挖扩大基础土质基坑采用挖掘机配合人工开挖，挖至设计标高后，由甲方组织验槽，各项指标符合要求后，即可进行基础砼施工。（3）中低墩柱采用定型钢模一次浇筑成型，墩身系梁和墩帽采用抱箍承重支架现浇施工；桥台采用大平面木模现浇施工。（4）T梁在桥头预制场预制，采用自行拼装双导梁架桥机架设，结构连续T梁，在连续接头施工完毕后，拆除临时支座实现体系转换。（5）桥梁砼采用商品砼，砼罐车运到工地后，用输送泵输送。2、施工方法（一）基础施工（1）扩大基础施工第4页共20页版权归作者所有，本网站只提供下载。土质基坑用挖掘机配合人工开挖，坑壁坡度根据地质情况确定，开挖过程中，须加强排水，开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用挖掘机开挖，无法松动时，采用小型松动爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。开挖完成后，各项指标符合要求即可进行基础砼施工，如承载力达不到设计要求，应按监理工程师批复方案处理。基础钢筋运到现场绑扎，并预埋墩台身联接钢筋。基础模板采用定型平面钢模，利用基坑壁对称支撑和对拉螺杆加固。砼由拌和站供应，砼罐车运送，输送泵输送入模，水平分层浇筑。附图5.2：桥梁扩大基础施工工艺框图。（2）桩基施工①桩基成孔浅桩采用小型松动爆破配合人工挖孔，测量放样确定各桩基孔位后，按桩径做好孔口护围，并设置手摇绞车排渣。在开挖过程中，采用15cm厚C15砼护壁，每层护壁高度不得超过1.0m，地质变化段埋设连接钢筋增加护壁的整体性。岩层开挖采用爆破作业，炮眼布置根据岩层硬度和倾向而定，先试爆，确定间距及用药量，防止成孔过大或孔壁破坏。当桩底进入倾斜岩层时,桩底应凿成水平...
