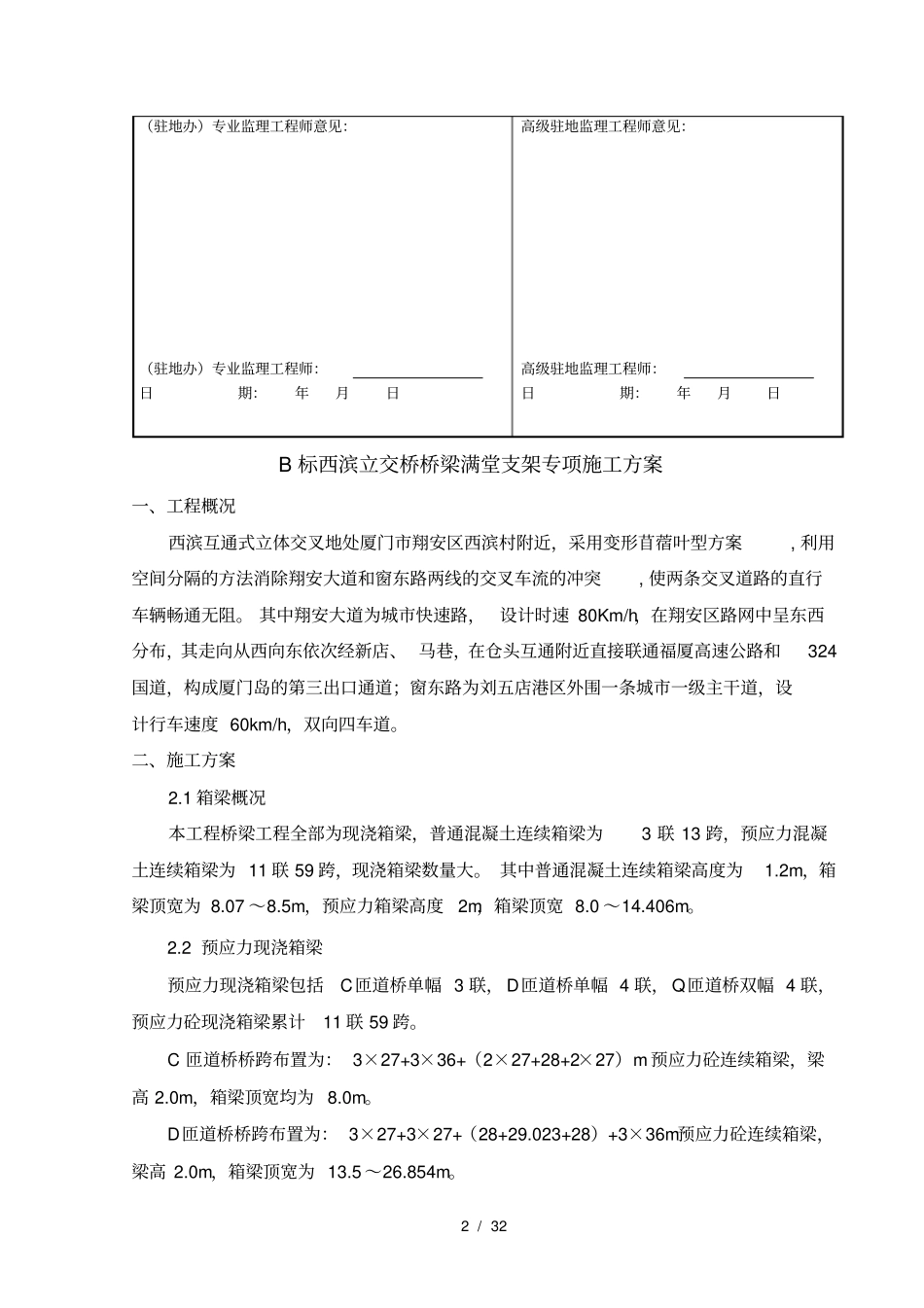

1/32厦门东通道（翔安隧道）工程监表3施工组织设计（方案）报审表承包单位：中铁一局第五工程有限公司合同号：厦路总合监理单位：铁四院工程监理咨询公司编号：致：第二驻地办现呈报厦门东通道（翔安隧道）项目B标西滨互通式立体交叉工程桥梁满堂支架专项施工技术方案，请予审批。承包人：日期：年月日附件：施工组织设计施工技术方案2/32（驻地办）专业监理工程师意见：（驻地办）专业监理工程师：日期：年月日高级驻地监理工程师意见：高级驻地监理工程师：日期：年月日B标西滨立交桥桥梁满堂支架专项施工方案一、工程概况西滨互通式立体交叉地处厦门市翔安区西滨村附近，采用变形苜蓿叶型方案,利用空间分隔的方法消除翔安大道和窗东路两线的交叉车流的冲突,使两条交叉道路的直行车辆畅通无阻。其中翔安大道为城市快速路，设计时速80Km/h，在翔安区路网中呈东西分布，其走向从西向东依次经新店、马巷，在仓头互通附近直接联通福厦高速公路和324国道，构成厦门岛的第三出口通道；窗东路为刘五店港区外围一条城市一级主干道，设计行车速度60km/h，双向四车道。二、施工方案2.1箱梁概况本工程桥梁工程全部为现浇箱梁，普通混凝土连续箱梁为3联13跨，预应力混凝土连续箱梁为11联59跨，现浇箱梁数量大。其中普通混凝土连续箱梁高度为1.2m，箱梁顶宽为8.07～8.5m，预应力箱梁高度2m，箱梁顶宽8.0～14.406m。2.2预应力现浇箱梁预应力现浇箱梁包括C匝道桥单幅3联，D匝道桥单幅4联，Q匝道桥双幅4联，预应力砼现浇箱梁累计11联59跨。C匝道桥桥跨布置为：3×27+3×36+（2×27+28+2×27）m预应力砼连续箱梁，梁高2.0m，箱梁顶宽均为8.0m。D匝道桥桥跨布置为：3×27+3×27+（28+29.023+28）+3×36m预应力砼连续箱梁，梁高2.0m，箱梁顶宽为13.5～26.854m。3/32Q匝道桥桥跨布置为：5×28+5×28+（28+2×35+34+33）+3×28m预应力砼连续箱梁，梁高2.0m，箱梁顶宽为8.0～18.58m。根据箱梁布设跨径、所处位置地形情况，C、D、Q匝道桥均采用满堂支架逐联现浇施工，支架采用碗扣式脚手架搭设。匝道桥现浇箱梁跨越翔安大道处采用加密碗扣式脚手架搭设临时支墩，在临时支墩顶上横向设置I20工字钢，纵向设置I40a工字钢形成预留通道，在翔安大道的左右幅各预留一个通车道，以满足翔安大道通车的需要。2.2预应力砼现浇箱梁的施工方法2.2.1地基处理首先对支架布设范围内的表土、杂物及淤泥进行清除，并将桥下范围内泥浆池及基坑采取抽水排干后，用隧道弃渣或砂石将泥浆池及基坑回填密实，以防止局部松软下陷。将原地面进行整平（斜坡地段做成台阶），然后采用重型压路机碾压密实(压实度≥90%)，达到要求后，再填筑50cm的隧道弃渣或土石混碴，分层填筑，分层碾压，使压实度达到94%以上。支架地基原地面整平及压实后，采用标准贯入试验，如粘质土N＞7，则σ＞190KPa；如砂类土（中、粗砂）N＞15，则σ＞250KPa，承载力可满足要求。地基基础换填土石混渣或隧道洞渣处理，并用压路机压实后检测压实度达到94%，则同样满足承载力。如巨粒土以及含有砖头、砼块、块石等的粘质土，不适应做标准贯入试验或对检测结果尚有疑问时，建议采用平板荷载试验，确定地基承载力。地基基础填筑（换填）并检测完成后，其上搭设满堂支架。翔安大道路面上的支架搭设时，地基不做处理，可直接在路面上搭设满堂支架。桥下支架地基基础表面设2%的人字型横坡以利于排水，并在支架基础两侧设置排水沟，排水沟采用砂浆摸面，防止积水使地基软化而引起支架不均匀下沉。2.2.2支架搭设及技术要求2.2.2.1支架搭设现浇箱梁满堂支架采用WDJ碗扣式多功能脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。立杆顶设二层方木，立杆顶托上纵向设10×15cm方木；纵向方木上设5×7cm的横向方木，其中在墩顶端横梁和跨中横隔梁下间距不大于0.1m（净间距0.05m）、在跨中其他部位间距不大于0.12m（净间距0.06m）。模板宜用厚1.2cm的优质竹胶合板，横板边角用4cm厚木板加强，防止转角漏浆或出现波浪形，影响外观。4/32支架纵横均按图示设置剪刀撑，其中横桥向斜撑每2.7m设一道，纵桥向斜撑沿横桥向共设4～5道，支架外表面必须满布剪刀撑。每...
