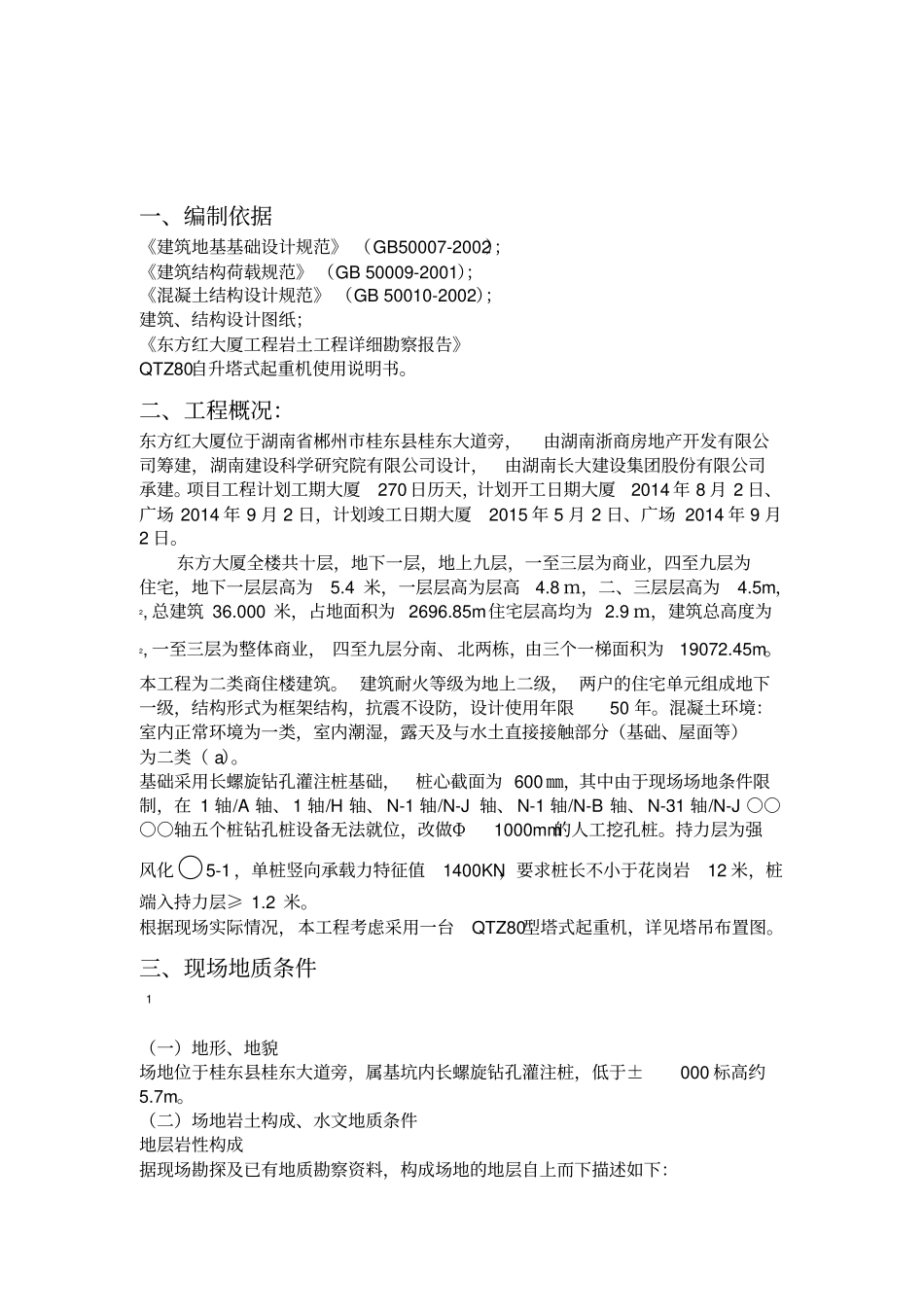

一、编制依据《建筑地基基础设计规范》（GB50007-2002）；《建筑结构荷载规范》（GB50009-2001）；《混凝土结构设计规范》（GB50010-2002）；建筑、结构设计图纸；《东方红大厦工程岩土工程详细勘察报告》QTZ80自升塔式起重机使用说明书。二、工程概况：东方红大厦位于湖南省郴州市桂东县桂东大道旁，由湖南浙商房地产开发有限公司筹建，湖南建设科学研究院有限公司设计，由湖南长大建设集团股份有限公司承建。项目工程计划工期大厦270日历天，计划开工日期大厦2014年8月2日、广场2014年9月2日，计划竣工日期大厦2015年5月2日、广场2014年9月2日。东方大厦全楼共十层，地下一层，地上九层，一至三层为商业，四至九层为住宅，地下一层层高为5.4米，一层层高为层高4.8ｍ，二、三层层高为4.5m，2,总建筑36.000米，占地面积为2696.85m住宅层高均为2.9ｍ，建筑总高度为2,一至三层为整体商业，四至九层分南、北两栋，由三个一梯面积为19072.45m。本工程为二类商住楼建筑。建筑耐火等级为地上二级，两户的住宅单元组成地下一级，结构形式为框架结构，抗震不设防，设计使用年限50年。混凝土环境：室内正常环境为一类，室内潮湿，露天及与水土直接接触部分（基础、屋面等）为二类（a）。基础采用长螺旋钻孔灌注桩基础，桩心截面为600㎜，其中由于现场场地条件限制，在1轴/A轴、1轴/H轴、N-1轴/N-J轴、N-1轴/N-B轴、N-31轴/N-J○○○○轴五个桩钻孔桩设备无法就位，改做Φ1000mm的人工挖孔桩。持力层为强风化○5-1，单桩竖向承载力特征值1400KN，要求桩长不小于花岗岩12米，桩端入持力层≥1.2米。根据现场实际情况，本工程考虑采用一台QTZ80型塔式起重机，详见塔吊布置图。三、现场地质条件1（一）地形、地貌场地位于桂东县桂东大道旁，属基坑内长螺旋钻孔灌注桩，低于±000标高约5.7m。（二）场地岩土构成、水文地质条件地层岩性构成据现场勘探及已有地质勘察资料，构成场地的地层自上而下描述如下：中粗砂：冲洪积成因，黄色，水饱和，稍密至中密，含泥，水饱和，骨架颗粒小于0.25-0.5mm，其含量为45%-65%，含少量砾石，泥质胶结，粘性土含量为15%-25%，该土层场地内27个钻孔均有揭露，其厚度3.8-5.0m，平均厚4.34m。力学强度较低、工程特性较差。残积土：残积成因，褐黄色、黄色，由粉质粘土和粉土等组成，硬可塑状态，干强度中等，韧性中等，摇振无反应，土芯切面规则，稍有光泽和滑腻感，含少量（母岩）石英砾石积石英碎石，该土层场地内27个钻孔均有揭露，其厚度为3.50-11.10m，平均厚9.46m。该土层力学强度中等、工程特性中等。强风化花岗岩：浅肉红色，黄色，强风化，散体—碎裂结构，块状构造，矿物成分由长石、石英、云母组成，原岩长石矿物已风化呈高岭土，石英呈颗粒状，局部夹全风化花岗岩，镐可挖掘，不易干钻，岩石RQD指标极差，岩体基本质量等级为软岩V级。该岩层场地27个钻孔均有揭露，其厚度3.0-6.70m（部分钻孔未揭穿该层），平均厚度3.31m。该岩层力学强度中等，工程特性中等。中风化花岗岩：褐黄色、黄色、中风化，块状构造，岩芯呈短柱状，少量碎块状，岩块不易折断，不能干钻，岩石RQD指标为40-60，岩体基本质量等级为较软岩Ⅳ级。该岩层ZK1~ZK16等16个钻孔探至该层，其厚度5.0-5.4m，未揭穿，该岩层力学强度高，工程特性好。四、塔吊布置原则1、最大限度的满足垂直运输的要求和服务半径，满足现场施工需求。2、塔吊与周围建筑物之间的距离最大限度的满足安全规范的要求；3、塔吊附着满足塔吊性能要求4、满足塔吊安装和拆卸的工作面要求，保证塔吊安装拆卸的可行性。2五、塔吊选择考虑本工程实际垂直运输工程量及施工总平面布置，拟布置1台塔吊，塔吊型号为QTZ5013，臂长56米。六、塔吊定位根据地下室结构平面布置图、主楼结构平面布置图和建筑布置图，塔吊基础具体位置详见塔吊基础平面布置图。七、塔吊基础600mm,承台尺寸为5000mm塔吊采用长螺旋钻孔桩承台基础，桩径为×1500㎜。5000㎜×塔吊基础土方开挖后须经监理、勘察单位验收，进行地基承载力试验，满后方可进行封底。塔吊基础混凝土浇筑前，应先预埋好塔吊足设计要求200Kpa地脚螺栓，做好基础隐蔽工程资料，...
