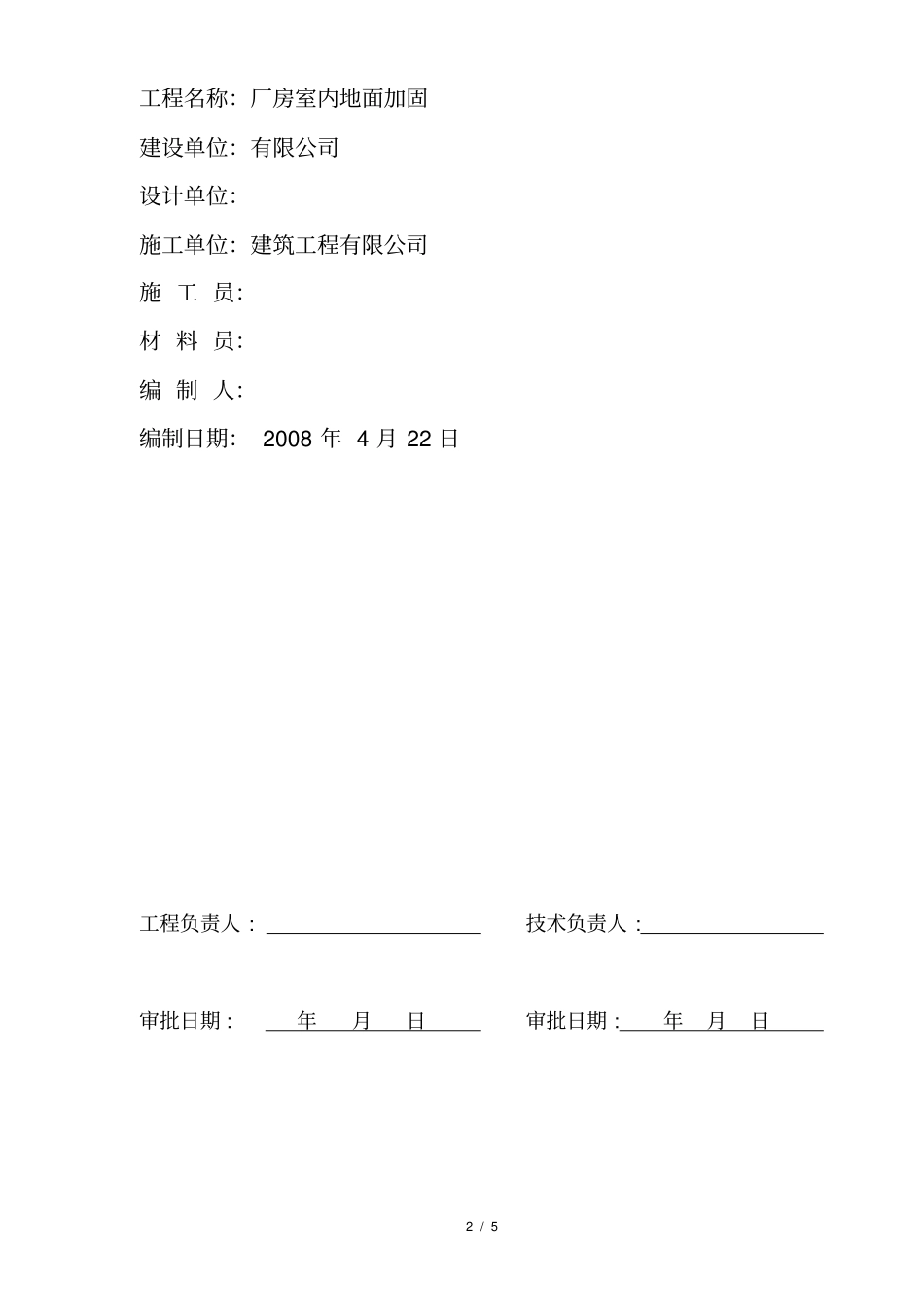

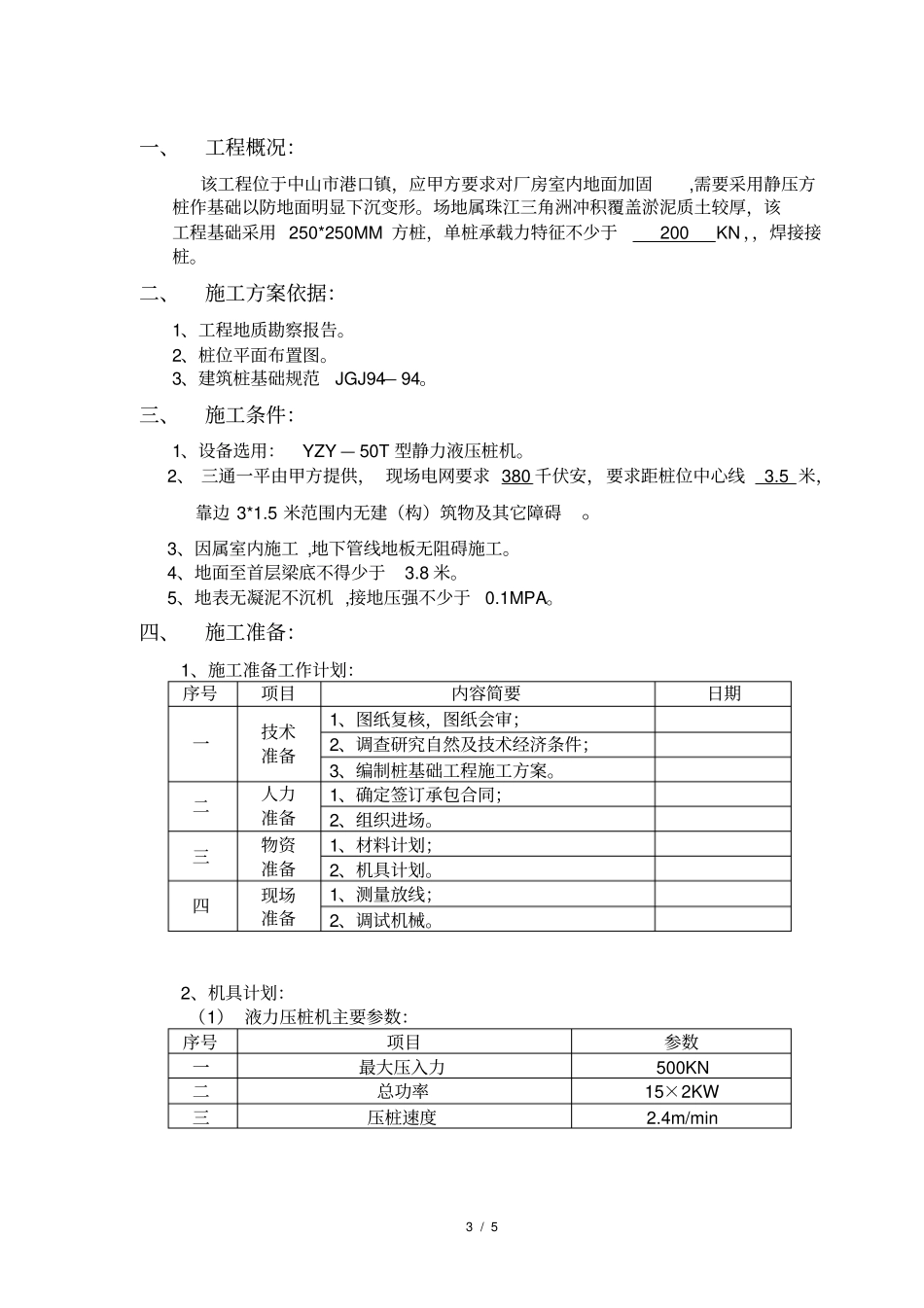

1/5桩基础施工方案编制单位:中山市××建筑工程有限公司2/5工程名称:厂房室内地面加固建设单位:有限公司设计单位:施工单位:建筑工程有限公司施工员:材料员:编制人:编制日期:2008年4月22日工程负责人:技术负责人:审批日期:年月日审批日期:年月日3/5一、工程概况:该工程位于中山市港口镇,应甲方要求对厂房室内地面加固,需要采用静压方桩作基础以防地面明显下沉变形。场地属珠江三角洲冲积覆盖淤泥质土较厚,该工程基础采用250*250MM方桩,单桩承载力特征不少于200KN,,焊接接桩。二、施工方案依据:1、工程地质勘察报告。2、桩位平面布置图。3、建筑桩基础规范JGJ94—94。三、施工条件:1、设备选用:YZY—50T型静力液压桩机。2、三通一平由甲方提供,现场电网要求380千伏安,要求距桩位中心线3.5米,靠边3*1.5米范围内无建(构)筑物及其它障碍。3、因属室内施工,地下管线地板无阻碍施工。4、地面至首层梁底不得少于3.8米。5、地表无凝泥不沉机,接地压强不少于0.1MPA。四、施工准备:1、施工准备工作计划:序号项目内容简要日期一技术准备1、图纸复核,图纸会审;2、调查研究自然及技术经济条件;3、编制桩基础工程施工方案。二人力准备1、确定签订承包合同;2、组织进场。三物资准备1、材料计划;2、机具计划。四现场准备1、测量放线;2、调试机械。2、机具计划:(1)液力压桩机主要参数:序号项目参数一最大压入力500KN二总功率15×2KW三压桩速度2.4m/min4/5(2)设备型号及数量:序号机具名称规格单位数量备注1压桩机YZY-50台12电焊机台13乙炔刀/把/4150匹发电机/台/五、施工方法:1、顺序:桩位测放——压桩——复核在接到甲方提供的施工图,即组织技术人员按图测放桩位(甲方要提供有关的依据)。测放完毕,由甲方相关的技术人员现场复核、确认、签证。桩机即可开工压桩。压桩期间,甲方代表要对施工过程监督,在记录表上签证、确认,以备结算工程量。砼预制桩运抵现场经甲方现场代表检验,合格才能使用,将相关的资料交甲方归档(出厂合格证)。2、压桩顺序:根据场地施工条件及周边环境以及地质条件和桩的密集程度、工期要求等综合因素,确定采取由中央偏里向边缘打和分段打法,以确保桩基础质量,减少桩机移动和转向,即可减少由此产生的对桩体的影响,加快压桩进度。2、压桩工艺:桩机移动就位——吊桩——定桩——调垂直度——接桩——控制水平标高——截桩近距离单点起吊上桩,桩机对点误差控制在3CM范围内,对点后桩机必须调平,确保桩的垂直度、夹持力应随桩体贯入阻力增大而加大,以防桩体长时间受横向压力而损伤,施压过程中应经常检查桩机的水平度,防止因素土变形而破坏桩机水平而造成压倾斜桩。六、质量技术措施:机组人员施压前应充分领会设计意图,明确技术措施和质量措施,严格按照建筑桩基技术规范和桩机操作规程进行施工。1、压力控制:压桩时控制好压桩力,压到所要求的吨位后即可。2、接桩:清理干净桩头平面杂物,上下节对齐,中心偏差不大于5mm,节点弯曲矢高<1‰桩长,确保垂直度,以四对称角加角钢焊牢,自然冷却不少于1分钟。3桩进场应派专人作好验收工作,不合格和不合规格的桩一律禁止使用,所有材料必须提供产品合格证。3、每班开机前要认真做好准备工作,调试完毕后方可施压,压桩过程应连续压入,不得中途无故停压。4、遇下列情况应立即停压并及时向有关部门负责人报告:a)初压时,桩身发生较大幅度移位和倾斜,压入过程中,桩身突然下沉或倾斜。(2)若在地表以下1-5米内有障碍物不能正常压下,应报甲方处理。(3)桩身砼破碎或桩端未进入持力层深度压力值剧变。(4)正常施压以外的突发现象。八、安全生产措施:1、机组人员开工试压前应进行单项工程安全教育签证登记,每日开工前应进行班前安全教育。2、施压前,机组人员应做好机具、设备、用电设备以及液压系统,各部位连接牢固等方面的检查,确认正常,方可开压。3、进入施工现场的所有人员必须穿戴好防护用品,外来人员未经许可不得进入施工现场,需进场的人员必须经过现场指挥员的批准并遵守现场的安全规定。5/54、认真检查各范围的作业工具、钢丝绳等,发现异常及时更换或处...
