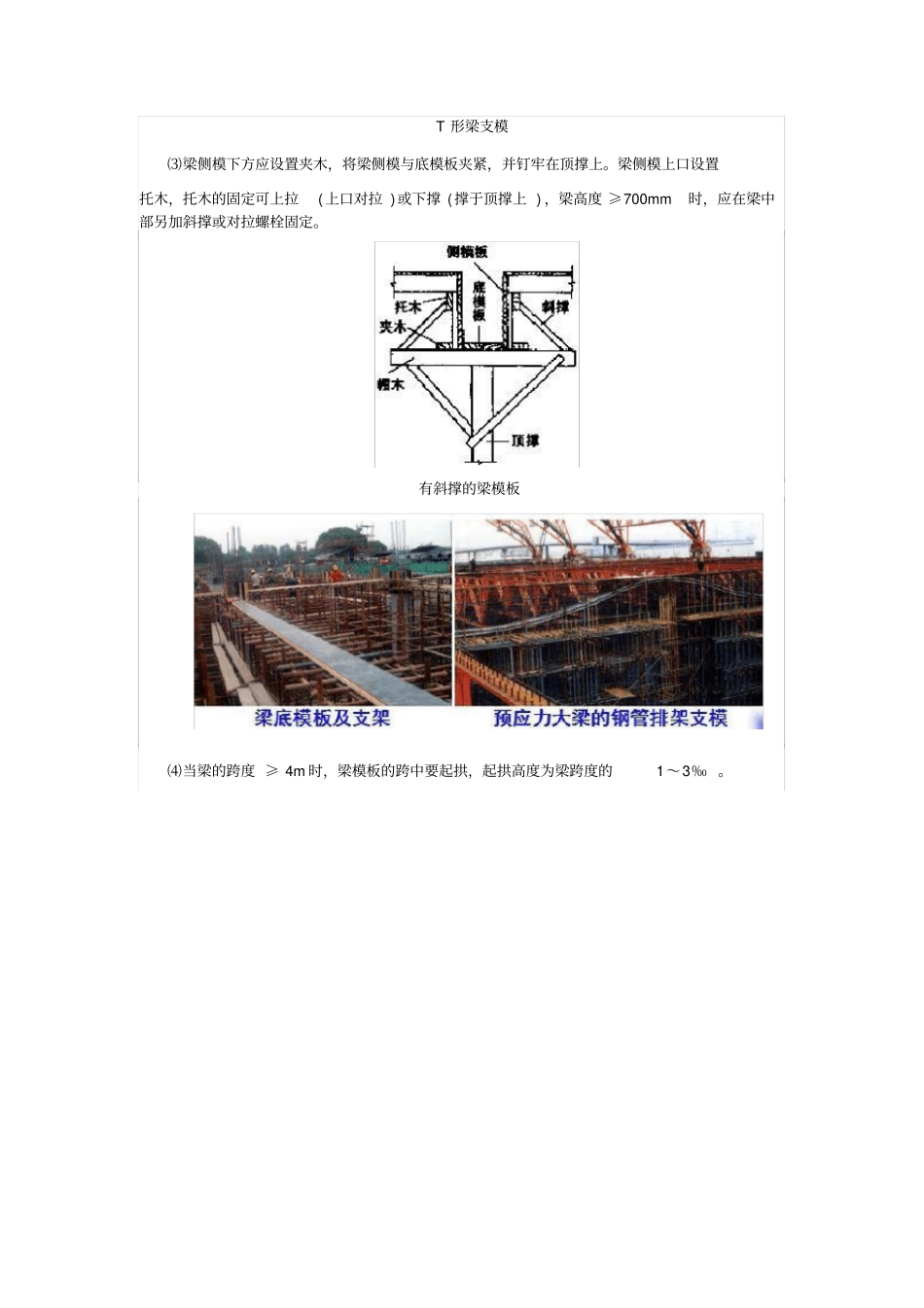

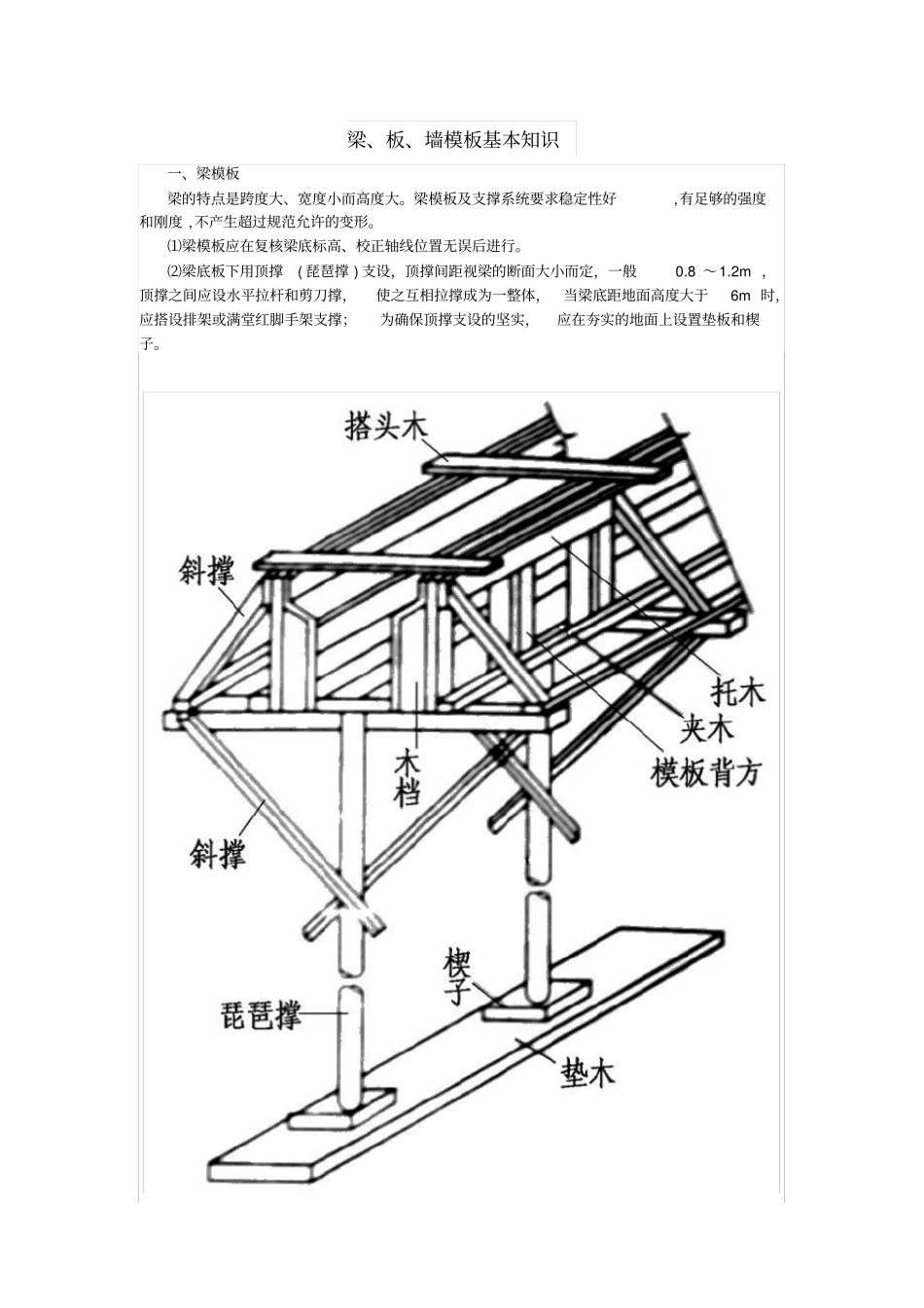

梁、板、墙模板基本知识一、梁模板梁的特点是跨度大、宽度小而高度大。梁模板及支撑系统要求稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。⑴梁模板应在复核梁底标高、校正轴线位置无误后进行。⑵梁底板下用顶撑(琵琶撑)支设，顶撑间距视梁的断面大小而定，一般0.8～1.2m，顶撑之间应设水平拉杆和剪刀撑，使之互相拉撑成为一整体，当梁底距地面高度大于6m时，应搭设排架或满堂红脚手架支撑；为确保顶撑支设的坚实，应在夯实的地面上设置垫板和楔子。T形梁支模⑶梁侧模下方应设置夹木，将梁侧模与底模板夹紧，并钉牢在顶撑上。梁侧模上口设置托木，托木的固定可上拉(上口对拉)或下撑(撑于顶撑上)，梁高度≥700mm时，应在梁中部另加斜撑或对拉螺栓固定。有斜撑的梁模板⑷当梁的跨度≥4m时，梁模板的跨中要起拱，起拱高度为梁跨度的1～3‰。大梁模板的支设二、板模板板模板一般面积大而厚度不大，板模板及支撑系统要保证能承受砼自重和施工荷载，保证板不变形、不下垂。⑴底层地面应夯实，底层和楼层立柱应垫通长脚手板，多层支架时，上下层支柱应在同一竖向中心线上。⑵模板铺设方向从四周或墙、梁连接处向中央铺设。⑶为方便拆模，木模板宜在两端及接头处钉牢，中间尽量不钉或少钉。⑷阳台、挑檐模板必须撑牢拉紧，防止向外倾覆、确保安全。桁架支设楼板模板用定型钢模板支设楼板模板⑸楼板跨度大于4m时，模板的跨中要起拱，起拱高度为板跨度的1～3‰。⑹肋形楼盖模板一般应先支梁、墙模板，然后将桁架或搁栅按设计要求支设在梁侧模通长的横档(托木)上，调平固定后再铺设楼板模板。肋形楼盖的木模板支模肋形楼盖模板的支模三、墙模板⑴根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎完后，再立另一侧模板。⑵墙体模板的对拉螺栓要设置内撑式套管(防水砼除外)，一是确保对拉螺栓重复使用，二可控制墙体厚度。⑶预留门窗洞口的模板应有锥度，安装牢固，既不变形，又易于拆除。墙体模板安装⑷墙体模板高度较大时，应留出一侧模板分段支设，不能分段支设时，应在浇筑的一侧留设门子板，留设方法同柱模板，门子板的水平间距一般为2.5m。⑸为预留墙体洞口而设在模板内的内套模板要设置排气孔。剪力墙模板安装
