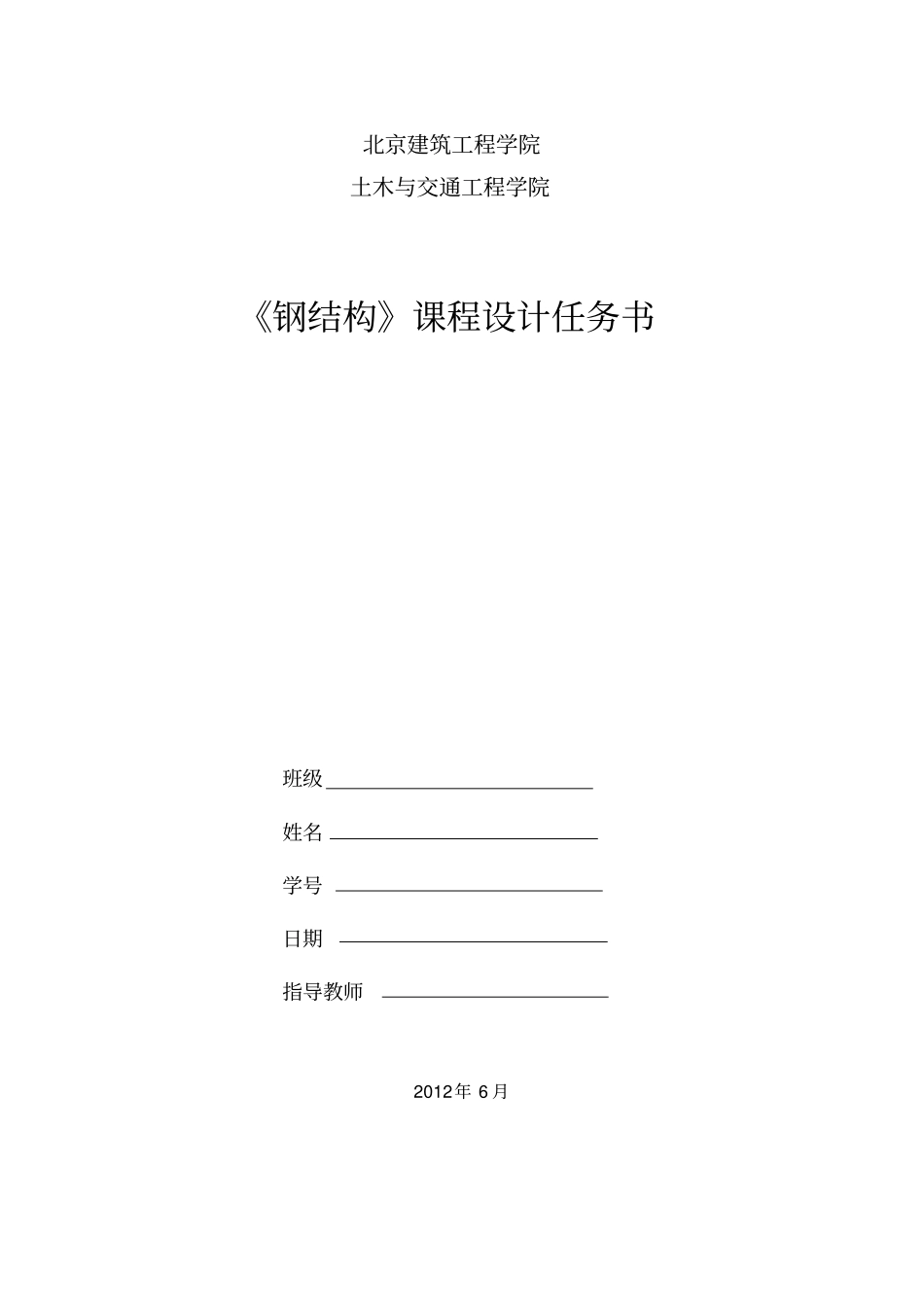

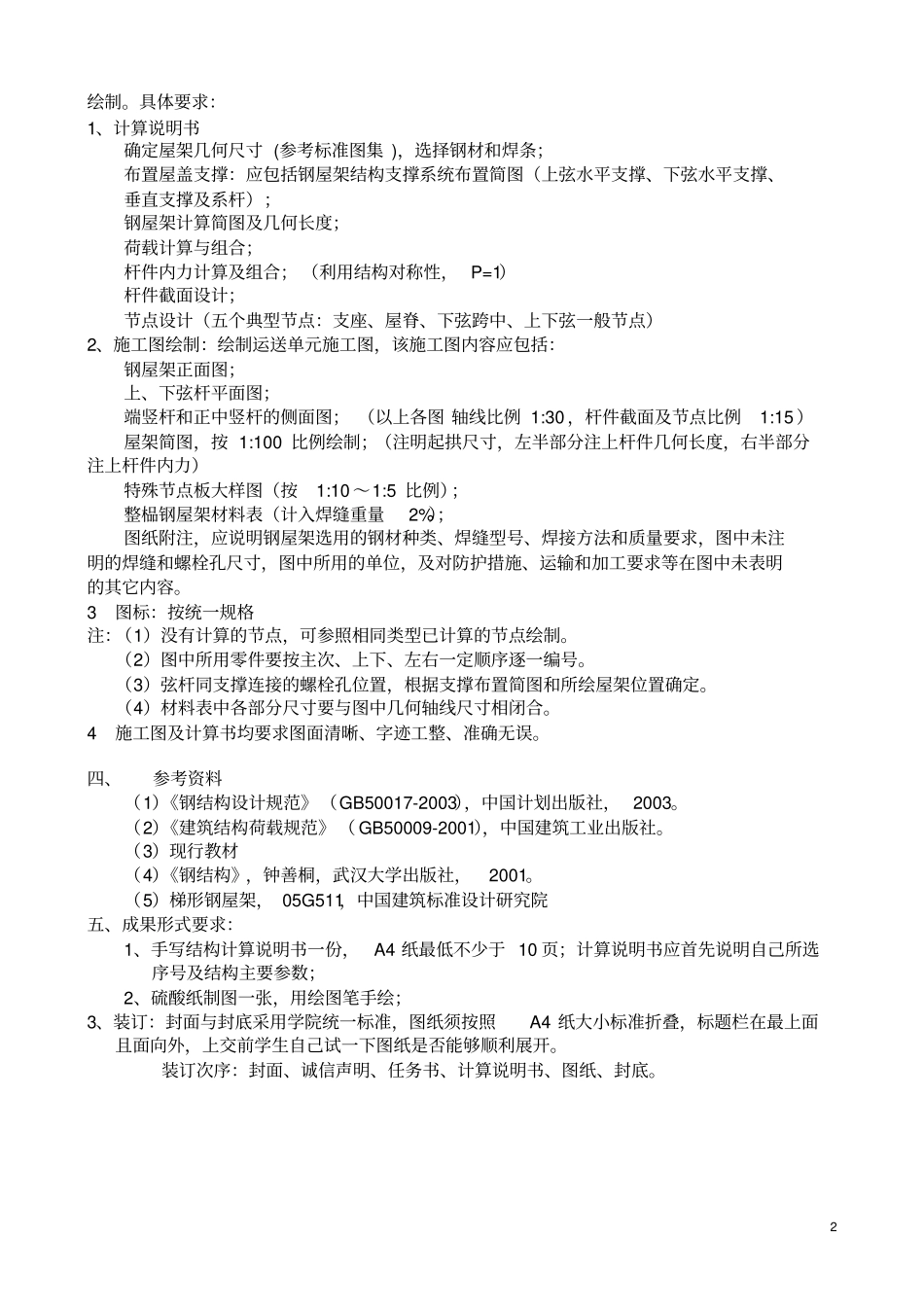

北京建筑工程学院土木与交通工程学院《钢结构》课程设计任务书班级姓名学号日期指导教师2012年6月1梯形钢屋架课程设计任务书一、设计题目简支梯形钢屋架设计二、设计资料工程名称：某机加工车间1结构平面布置某地区单层单跨工业厂房机加工车间，屋架跨度及厂房长度见附表，柱距6m，屋架下弦标高16.5m。2排架结构体系钢筋混凝土柱（混凝土强度等级为C20，上柱截面400×400）；钢屋架铰支于柱上；1.5×6.0m预应力钢筋混凝土大型屋面板；屋面坡度10/1i。3车间内设有中级工作制、起重量300KN的吊车，计算温度高于-200C。4材料钢屋架选用Q235-B·F钢，焊条为E43型。5荷载（标准值）（屋面构造层做法也可自定）二毡三油上铺小石子0.35KN/m2(硫化型橡胶油毡,PVC建筑防水塑料油膏)砂浆找平层(厚20mm)0.40KN/m2泡沫混凝土保温层(厚80mm)0.48KN/m2预应力钢筋混凝土大型屋面板1.4KN/m2（包括灌缝）屋架及支撑自重（0.12+0.011l）KN/m2悬挂管道（奇数）0.15KN/m2吊顶（奇数）0.55KN/m2活荷载或施工荷载：见附表屋面积灰荷载：见附表雪荷载：0.40KN/m26、钢屋架形式示意图（未表示起拱）图1钢屋架形式示意图三、设计任务要求设计钢屋架并绘制施工图。掌握钢屋架荷载的计算；掌握杆件内力的计算和组合，杆件的计算长度，截面型式，截面选择及构造要求，填板的设置及节点板的厚度；掌握普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造；掌握钢屋架施工图的内容和2绘制。具体要求：1、计算说明书确定屋架几何尺寸(参考标准图集)，选择钢材和焊条；布置屋盖支撑：应包括钢屋架结构支撑系统布置简图（上弦水平支撑、下弦水平支撑、垂直支撑及系杆）；钢屋架计算简图及几何长度；荷载计算与组合；杆件内力计算及组合；（利用结构对称性，P=1）杆件截面设计；节点设计（五个典型节点：支座、屋脊、下弦跨中、上下弦一般节点）2、施工图绘制：绘制运送单元施工图，该施工图内容应包括：钢屋架正面图；上、下弦杆平面图；端竖杆和正中竖杆的侧面图；（以上各图轴线比例1:30，杆件截面及节点比例1:15）屋架简图，按1:100比例绘制；（注明起拱尺寸，左半部分注上杆件几何长度，右半部分注上杆件内力）特殊节点板大样图（按1:10～1:5比例）；整榀钢屋架材料表（计入焊缝重量2%）；图纸附注，应说明钢屋架选用的钢材种类、焊缝型号、焊接方法和质量要求，图中未注明的焊缝和螺栓孔尺寸，图中所用的单位，及对防护措施、运输和加工要求等在图中未表明的其它内容。3图标：按统一规格注：（1）没有计算的节点，可参照相同类型已计算的节点绘制。（2）图中所用零件要按主次、上下、左右一定顺序逐一编号。（3）弦杆同支撑连接的螺栓孔位置，根据支撑布置简图和所绘屋架位置确定。（4）材料表中各部分尺寸要与图中几何轴线尺寸相闭合。4施工图及计算书均要求图面清晰、字迹工整、准确无误。四、参考资料（1）《钢结构设计规范》（GB50017-2003），中国计划出版社，2003。（2）《建筑结构荷载规范》（GB50009-2001），中国建筑工业出版社。（3）现行教材（4）《钢结构》，钟善桐，武汉大学出版社，2001。（5）梯形钢屋架，05G511，中国建筑标准设计研究院五、成果形式要求：1、手写结构计算说明书一份，A4纸最低不少于10页；计算说明书应首先说明自己所选序号及结构主要参数；2、硫酸纸制图一张，用绘图笔手绘；3、装订：封面与封底采用学院统一标准，图纸须按照A4纸大小标准折叠，标题栏在最上面且面向外，上交前学生自己试一下图纸是否能够顺利展开。装订次序：封面、诚信声明、任务书、计算说明书、图纸、封底。3附表序号屋架跨度（m）厂房长度（m）活荷载(KN/m2)保温层情况124960有保温层224960.30有保温层324960.40有保温层424960.50有保温层524960.55有保温层624960.60有保温层724960.65有保温层824960.70有保温层924960.75有保温层1024960无保温层1124960.30无保温层1224960.40无保温层1324960.50无保温层1424960.55无保温层1524960.60无保温层1624960.65无保温层1724960.70无保温层1824960.75无保温层1924960有保温层并有0.5KN/m2积灰荷载2024960.30有保温层并有0.5KN/m2积灰荷载2124960.40有...
