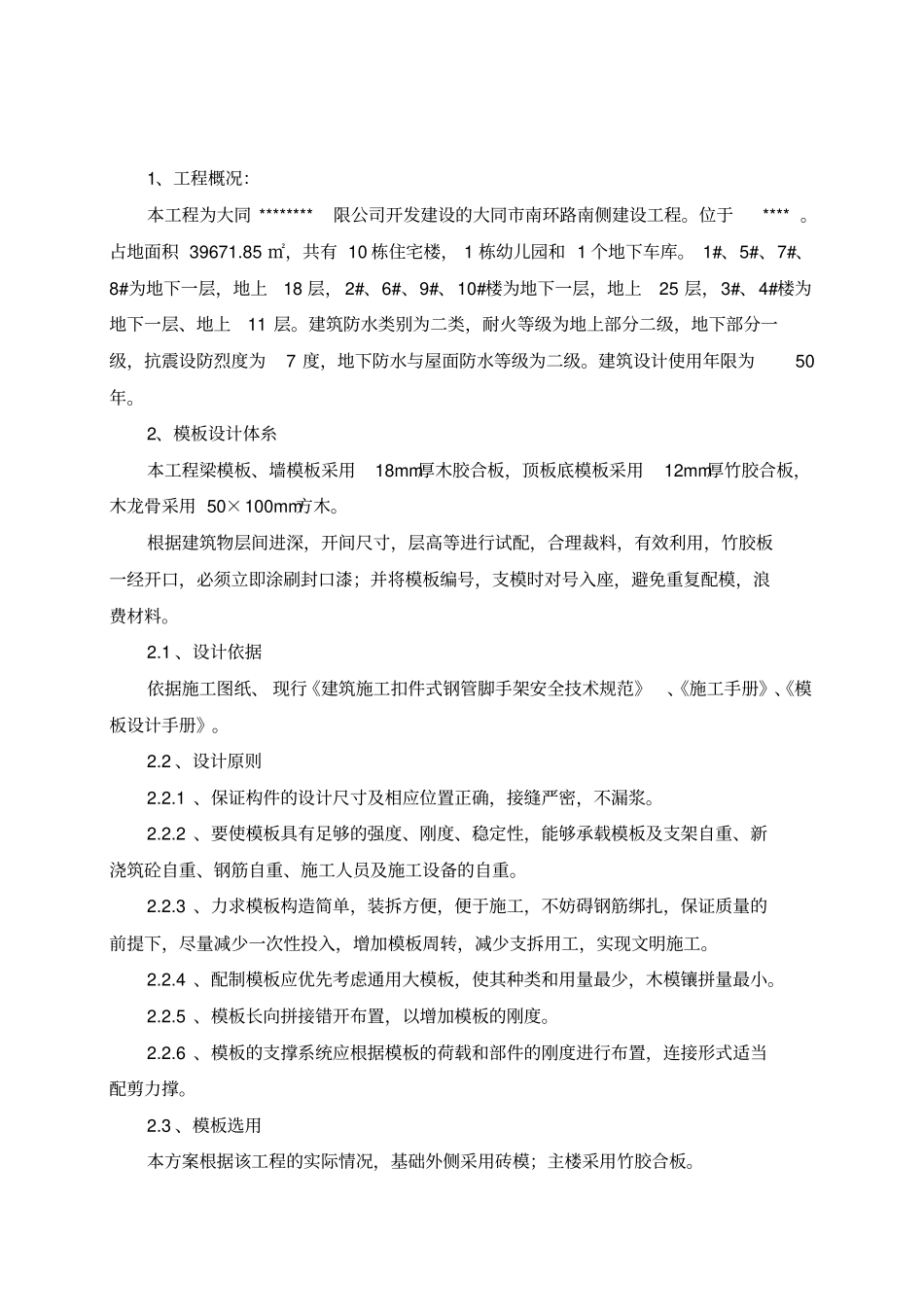

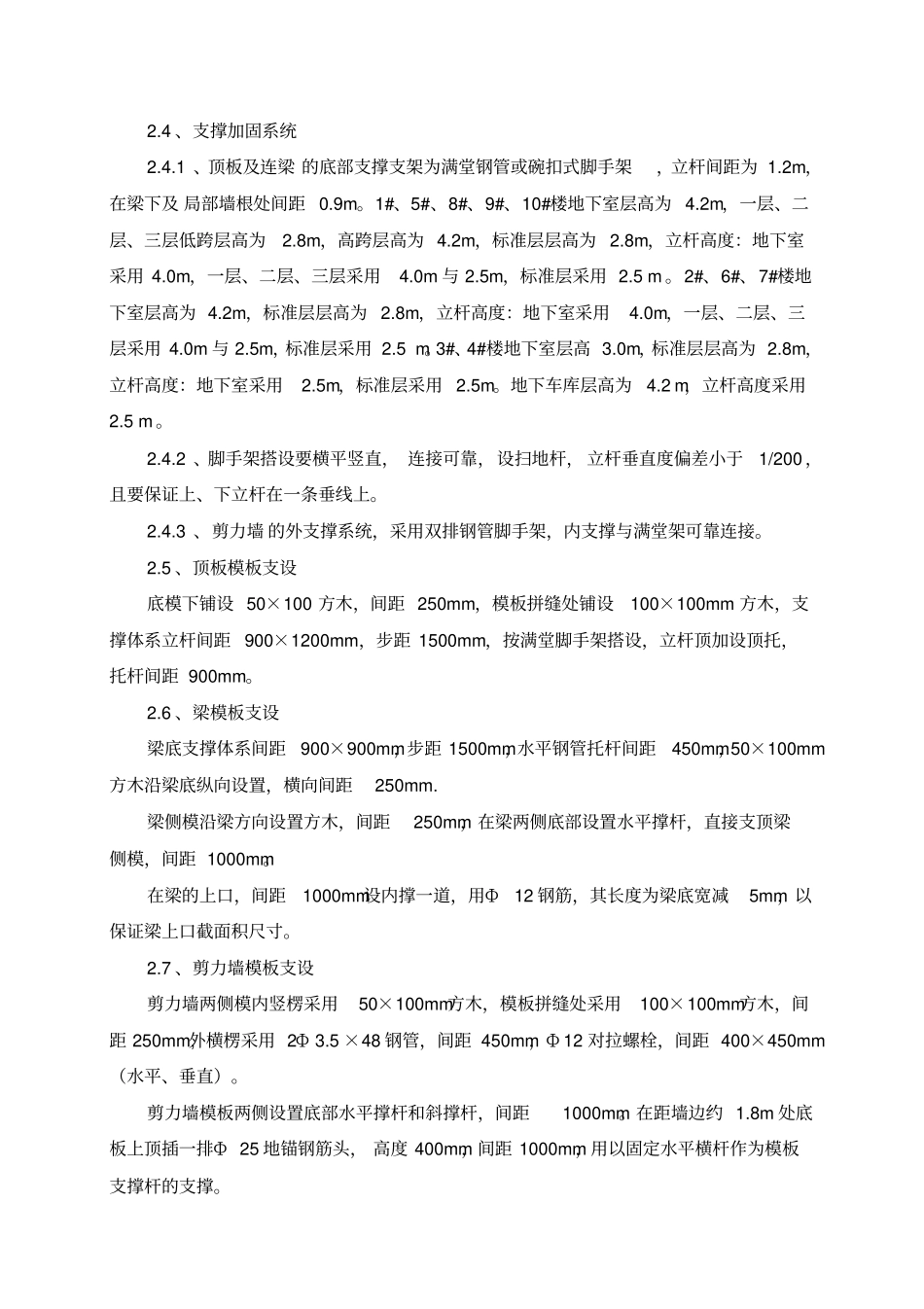

1、工程概况:本工程为大同********限公司开发建设的大同市南环路南侧建设工程。位于****。占地面积39671.85㎡,共有10栋住宅楼,1栋幼儿园和1个地下车库。1#、5#、7#、8#为地下一层,地上18层,2#、6#、9#、10#楼为地下一层,地上25层,3#、4#楼为地下一层、地上11层。建筑防水类别为二类,耐火等级为地上部分二级,地下部分一级,抗震设防烈度为7度,地下防水与屋面防水等级为二级。建筑设计使用年限为50年。2、模板设计体糸本工程梁模板、墙模板采用18mm厚木胶合板,顶板底模板采用12mm厚竹胶合板,木龙骨采用50×100mm方木。根据建筑物层间进深,开间尺寸,层高等进行试配,合理裁料,有效利用,竹胶板一经开口,必须立即涂刷封口漆;并将模板编号,支模时对号入座,避免重复配模,浪费材料。2.1、设计依据依据施工图纸、现行《建筑施工扣件式钢管脚手架安全技术规范》、《施工手册》、《模板设计手册》。2.2、设计原则2.2.1、保证构件的设计尺寸及相应位置正确,接缝严密,不漏浆。2.2.2、要使模板具有足够的强度、刚度、稳定性,能够承载模板及支架自重、新浇筑砼自重、钢筋自重、施工人员及施工设备的自重。2.2.3、力求模板构造简单,装拆方便,便于施工,不妨碍钢筋绑扎,保证质量的前提下,尽量减少一次性投入,增加模板周转,减少支拆用工,实现文明施工。2.2.4、配制模板应优先考虑通用大模板,使其种类和用量最少,木模镶拼量最小。2.2.5、模板长向拼接错开布置,以增加模板的刚度。2.2.6、模板的支撑系统应根据模板的荷载和部件的刚度进行布置,连接形式适当配剪力撑。2.3、模板选用本方案根据该工程的实际情况,基础外侧采用砖模;主楼采用竹胶合板。2.4、支撑加固系统2.4.1、顶板及连梁的底部支撑支架为满堂钢管或碗扣式脚手架,立杆间距为1.2m,在梁下及局部墙根处间距0.9m。1#、5#、8#、9#、10#楼地下室层高为4.2m,一层、二层、三层低跨层高为2.8m,高跨层高为4.2m,标准层层高为2.8m,立杆高度:地下室采用4.0m,一层、二层、三层采用4.0m与2.5m,标准层采用2.5m。2#、6#、7#楼地下室层高为4.2m,标准层层高为2.8m,立杆高度:地下室采用4.0m,一层、二层、三层采用4.0m与2.5m,标准层采用2.5m。3#、4#楼地下室层高3.0m,标准层层高为2.8m,立杆高度:地下室采用2.5m,标准层采用2.5m。地下车库层高为4.2m,立杆高度采用2.5m。2.4.2、脚手架搭设要横平竖直,连接可靠,设扫地杆,立杆垂直度偏差小于1/200,且要保证上、下立杆在一条垂线上。2.4.3、剪力墙的外支撑系统,采用双排钢管脚手架,内支撑与满堂架可靠连接。2.5、顶板模板支设底模下铺设50×100方木,间距250mm,模板拼缝处铺设100×100mm方木,支撑体系立杆间距900×1200mm,步距1500mm,按满堂脚手架搭设,立杆顶加设顶托,托杆间距900mm。2.6、梁模板支设梁底支撑体系间距900×900mm,步距1500mm,水平钢管托杆间距450mm,50×100mm方木沿梁底纵向设置,横向间距250mm.梁侧模沿梁方向设置方木,间距250mm,在梁两侧底部设置水平撑杆,直接支顶梁侧模,间距1000mm。在梁的上口,间距1000mm设内撑一道,用Ф12钢筋,其长度为梁底宽减5mm,以保证梁上口截面积尺寸。2.7、剪力墙模板支设剪力墙两侧模内竖楞采用50×100mm方木,模板拼缝处采用100×100mm方木,间距250mm,外横楞采用2Ф3.5×48钢管,间距450mm,Ф12对拉螺栓,间距400×450mm(水平、垂直)。剪力墙模板两侧设置底部水平撑杆和斜撑杆,间距1000mm。在距墙边约1.8m处底板上顶插一排Ф25地锚钢筋头,高度400mm,间距1000mm,用以固定水平横杆作为模板支撑杆的支撑。12对拉螺栓垂直@450水平@400@25050*100mm方木@1000mm支撑杆水平杆与地锚固定25钢筋地锚@1000剪力墙支撑体系示意图4502.8、后浇带模架支撑加固在顶板、梁砼浇筑完成后,后浇带两侧梁、顶板底模架支撑体系间距900×900mm,步距1500mm,水平钢管托杆间距450mm,50×100mm方木沿后浇带两侧梁、顶板底纵向贯通设置。按设计要求浇筑完后浇带砼后,待砼强度达到拆模要求时再进行后浇带模架拆除。3、承载可靠性计算书附后。4、脚手架搭设要求4.1、基础立杆基础采用每层的砼楼板作为基...
