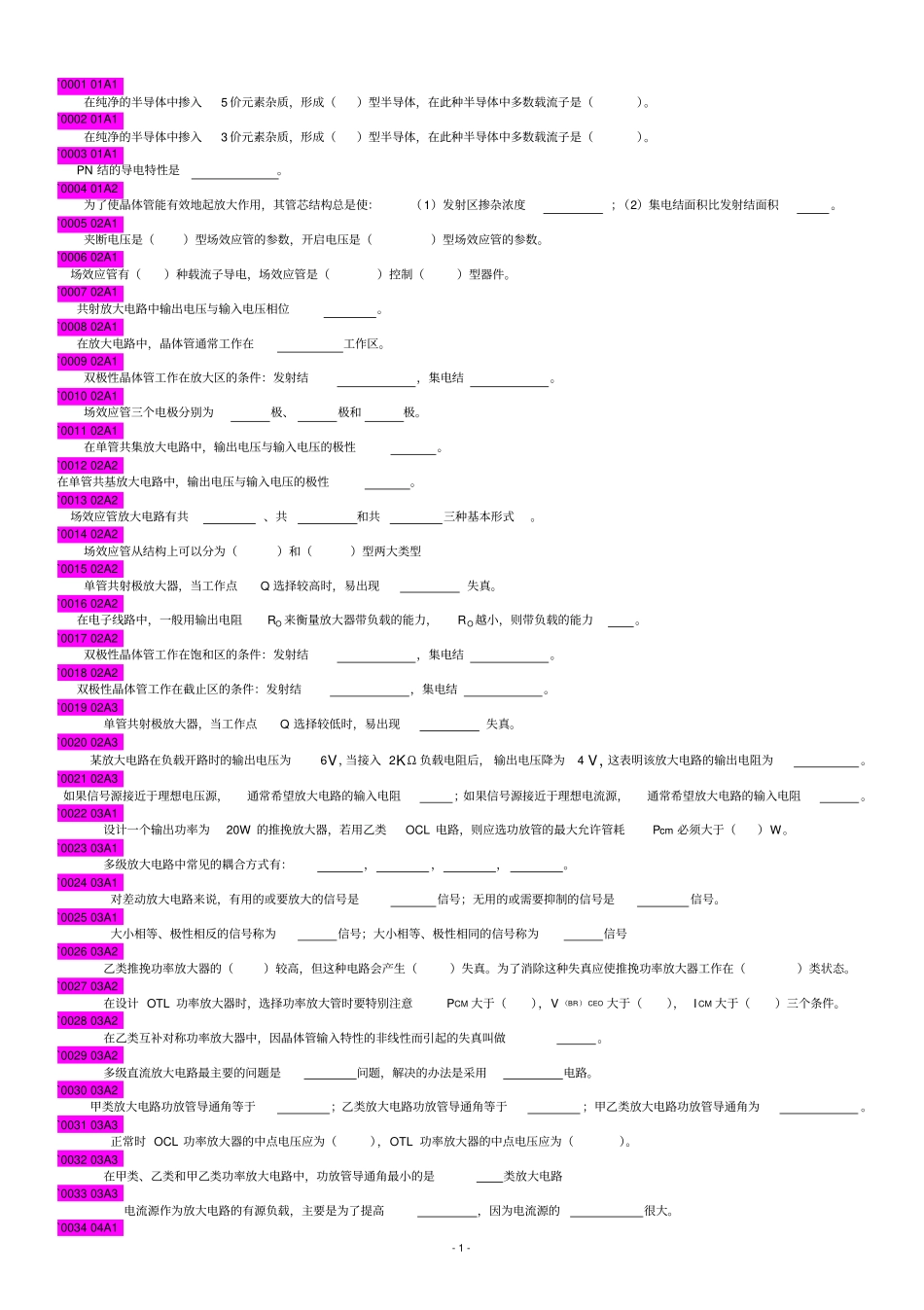

-1-`000101A1在纯净的半导体中掺入5价元素杂质,形成()型半导体,在此种半导体中多数载流子是()
`000201A1在纯净的半导体中掺入3价元素杂质,形成()型半导体,在此种半导体中多数载流子是()
`000301A1PN结的导电特性是
`000401A2为了使晶体管能有效地起放大作用,其管芯结构总是使:(1)发射区掺杂浓度;(2)集电结面积比发射结面积
`000502A1夹断电压是()型场效应管的参数,开启电压是()型场效应管的参数
`000602A1场效应管有()种载流子导电,场效应管是()控制()型器件
`000702A1共射放大电路中输出电压与输入电压相位
`000802A1在放大电路中,晶体管通常工作在工作区
`000902A1双极性晶体管工作在放大区的条件:发射结,集电结
`001002A1场效应管三个电极分别为极、极和极
`001102A1在单管共集放大电路中,输出电压与输入电压的极性
`001202A2在单管共基放大电路中,输出电压与输入电压的极性
`001302A2场效应管放大电路有共、共和共三种基本形式
`001402A2场效应管从结构上可以分为()和()型两大类型`001502A2单管共射极放大器,当工作点Q选择较高时,易出现失真
`001602A2在电子线路中,一般用输出电阻RO来衡量放大器带负载的能力,RO越小,则带负载的能力
`001702A2双极性晶体管工作在饱和区的条件:发射结,集电结
`001802A2双极性晶体管工作在截止区的条件:发射结,集电结
`001902A3单管共射极放大器,当工作点Q选择较低时,易出现失真
`002002A3某放大电路在负载开路时的输出电压为6V,当接入2KΩ负载电阻后,输出电压降为4V,这表明该放大电路的输出电阻为
`002102A3如果信号源接近于理想电压源,通常希望放大电路的输入电阻;如果信号源接
