模电试卷及答案讲解VIP免费

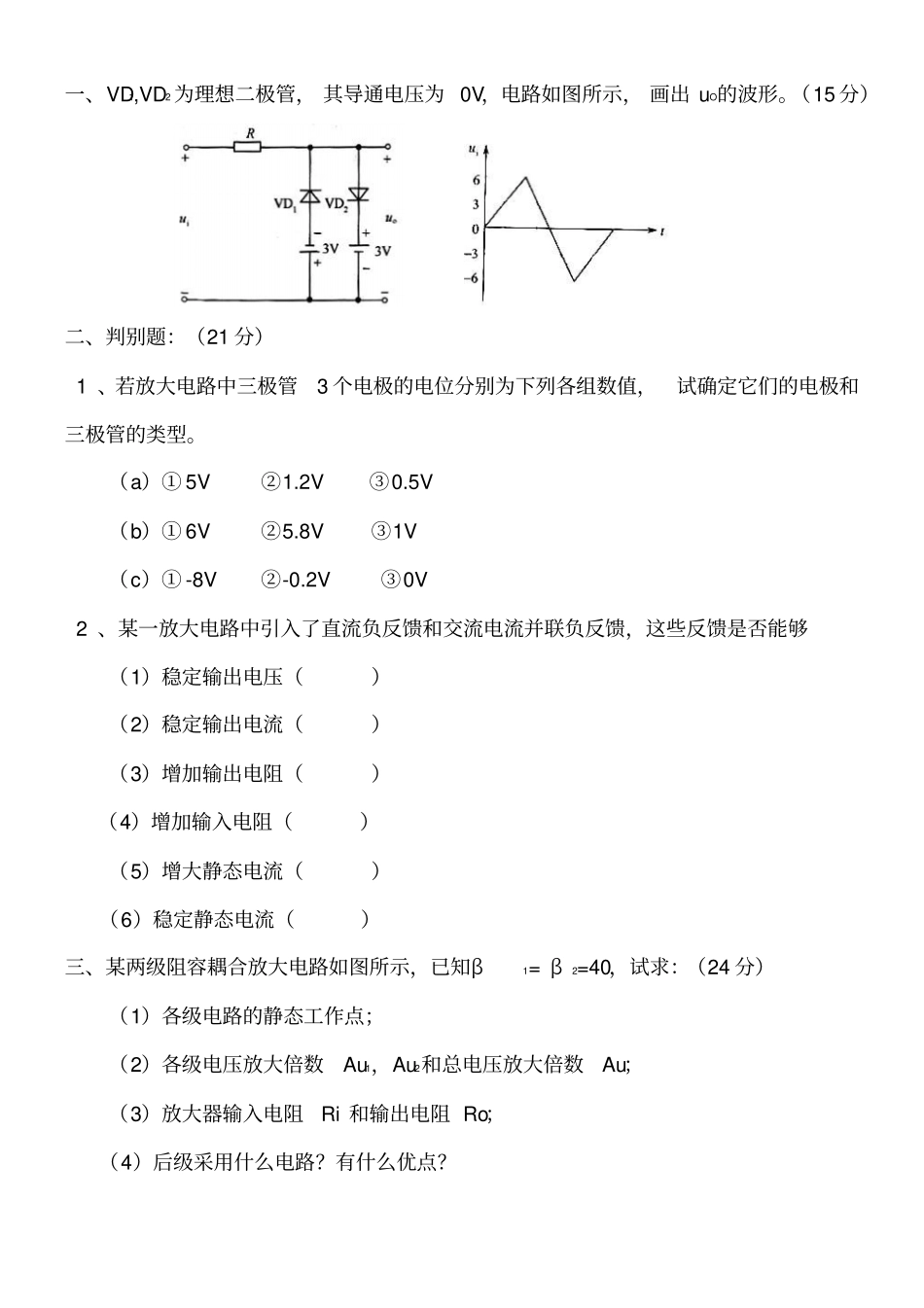

模电试卷及答案讲解_第1页
1/21
模电试卷及答案讲解_第2页
2/21
模电试卷及答案讲解_第3页
3/21
一、VD1,VD2为理想二极管,其导通电压为0V,电路如图所示,画出uO的波形。(15分)二、判别题:(21分)1、若放大电路中三极管3个电极的电位分别为下列各组数值,试确定它们的电极和三极管的类型。(a)①5V②1.2V③0.5V(b)①6V②5.8V③1V(c)①-8V②-0.2V③0V2、某一放大电路中引入了直流负反馈和交流电流并联负反馈,这些反馈是否能够(1)稳定输出电压()(2)稳定输出电流()(3)增加输出电阻()(4)增加输入电阻()(5)增大静态电流()(6)稳定静态电流()三、某两级阻容耦合放大电路如图所示,已知β1=β2=40,试求:(24分)(1)各级电路的静态工作点;(2)各级电压放大倍数Au1,Au2和总电压放大倍数Au;(3)放大器输入电阻Ri和输出电阻Ro;(4)后级采用什么电路?有什么优点?四、OTL电路如图所示,电容C足够大,三极管的饱和压降UCES=1V,求:(15分)(1)电路中VT1、VT2工作在哪一种方式?(2)R1、VD1、VD2的作用是什么?(3)电位器RP的作用是什么?(4)负载RL上能够得到的最大不失真输出功率Pomax是多少?五、如图所示电路属长尾式差动放大器。已知VT1、VT2为硅管。β=100,试计算(15分)(1)电路静态工作点Q;(2)差模电压放大倍数Aud;(3)差模输入电阻Rid和输出电阻Rod。六、判断图示电路中反馈是何种交流反馈类型,若满足深度负反馈条件,求电压放大增益。(15分)七、运算放大器应用电路如图所示,图中运放均为理想运放,UBE=0.7V。(15分)(1)求出三极管c、b、e各极对地电位;(2)若电压表读数为200mV,试求出三极管的β值。九、具有放大环节的串联型稳压电路如图所示,已知变压器副边u2的有效值为16V,三极管VT1、VT2的β1=β2=50,UBE1=UBE2=0.7V,UZ=+5.3V,R1=300Ω,R2=200Ω,R3=300Ω,Rc2=2.5kΩ。(15分)(1)估算电容C1上的电压U1=?(2)估算输出电压Uo的可调范围。一、判断下列说法是否正确,凡对者打“√”,错者打“×”(本大题分2小题,每小题5分,共10分)1.试判断下列说法是否正确,正确的在括号中画“√”,否则画“×”。1)一个理想对称的差分放大电路,只能放大差模输入信号,不能放大共模输入信号。2)共模信号都是直流信号,差模信号都是交流信号。()3)对于长尾式差分放大电路,不论是单端输入还是双端输入,在差模交流通路中,发射极电阻Re一概可视为短路。()4)在长尾式差分放大电路单端输入情况时,只要发射极电阻Re足够大,则Re可视为开路。()5)带有理想电流源的差分放大电路,只要工作在线性范围内,不论是双端输出还是单端输出,其输出电压值均与两个输入端电压的差值成正比,而与两个输入端电压本身的大小无关。()1)√2)×3)√4)√5)√2、(每小题1分)1)×2)√3)×4)√5)×2.试判断下列说法是否正确,正确的在括号中画“?”,否则画“×”。1)负反馈放大电路不可能产生自激振荡。()2)正反馈放大电路有可能产生自激振荡。()3)满足自激振荡条件的反馈放大电路,就一定能产生正弦波振荡。()4)对于正弦波振荡电路,只要满足相位平衡条件,就有可能产生正弦波振荡。()5)对于正弦波振荡电路,只要满足自激振荡的平衡条件,就有可能自行起振。()二、选择正确答案填入空白内,只需填入A、B、C、D在图示电路中,已知变压器副边电压有效值U2=20V,变压器内阻和二极管导通电压均可忽略不计,R<
