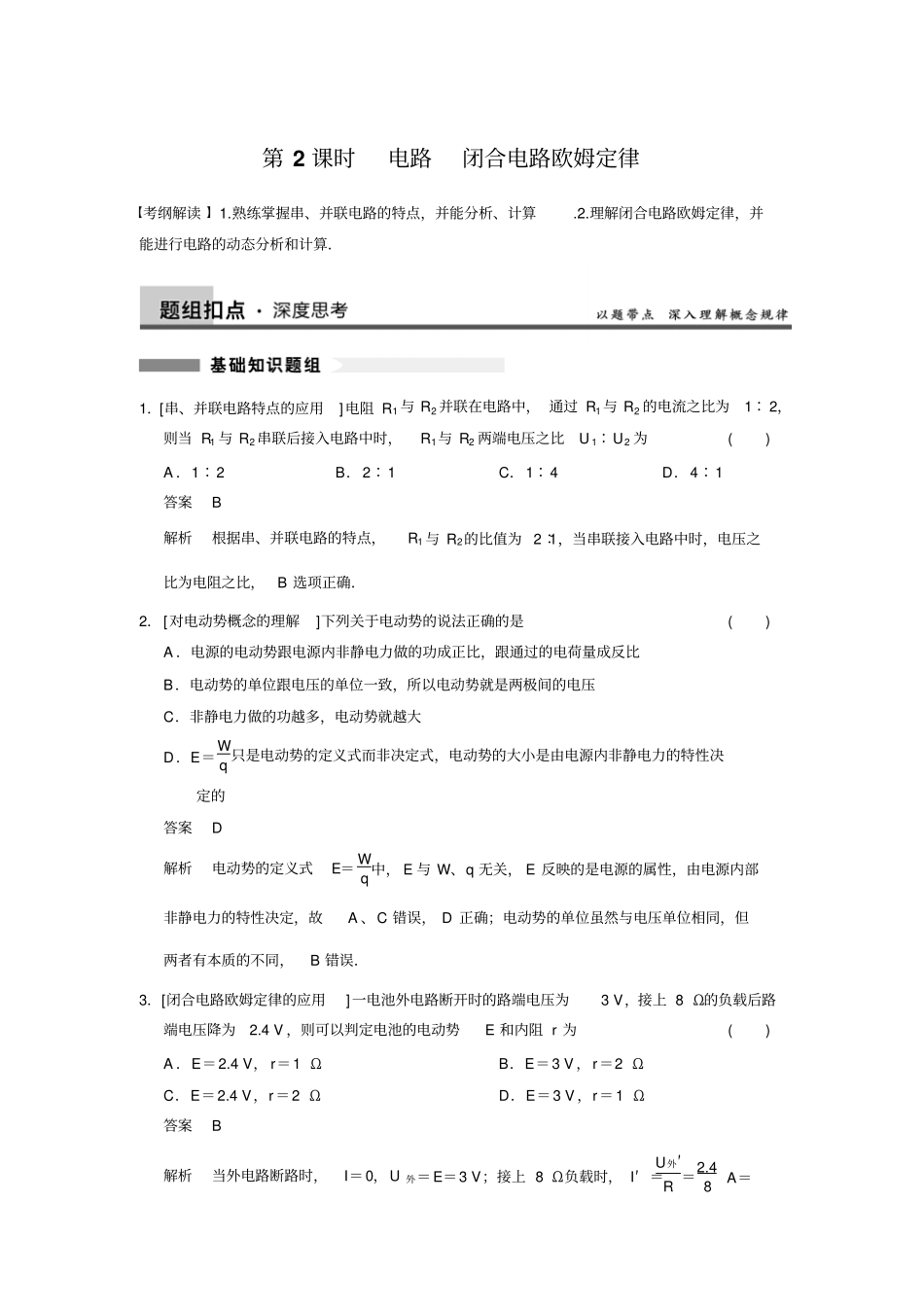

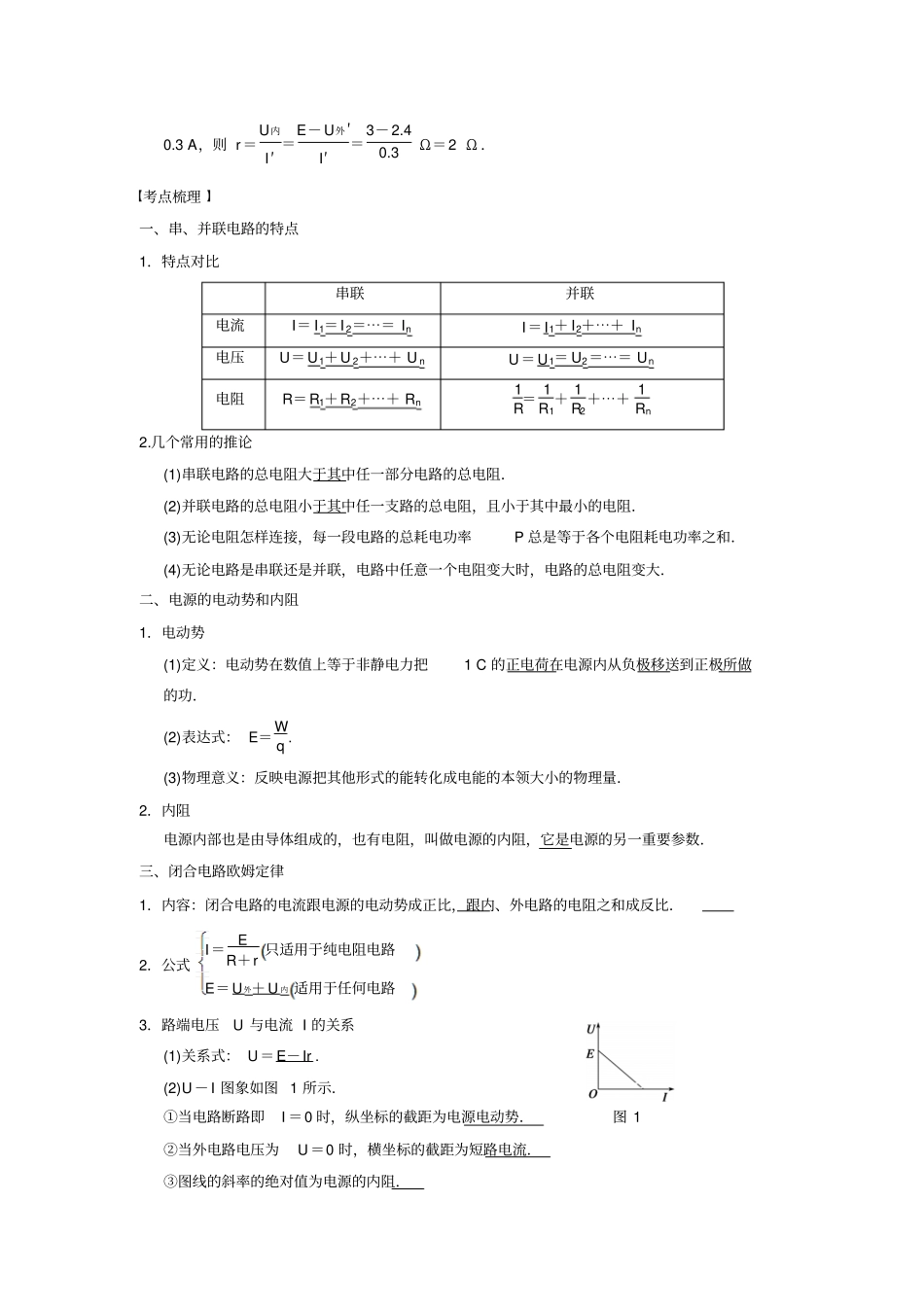

第2课时电路闭合电路欧姆定律考纲解读1.熟练掌握串、并联电路的特点，并能分析、计算.2.理解闭合电路欧姆定律，并能进行电路的动态分析和计算．1．[串、并联电路特点的应用]电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为()A．1∶2B．2∶1C．1∶4D．4∶1答案B解析根据串、并联电路的特点，R1与R2的比值为2∶1，当串联接入电路中时，电压之比为电阻之比，B选项正确．2．[对电动势概念的理解]下列关于电动势的说法正确的是()A．电源的电动势跟电源内非静电力做的功成正比，跟通过的电荷量成反比B．电动势的单位跟电压的单位一致，所以电动势就是两极间的电压C．非静电力做的功越多，电动势就越大D．E＝Wq只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的答案D解析电动势的定义式E＝Wq中，E与W、q无关，E反映的是电源的属性，由电源内部非静电力的特性决定，故A、C错误，D正确；电动势的单位虽然与电压单位相同，但两者有本质的不同，B错误．3．[闭合电路欧姆定律的应用]一电池外电路断开时的路端电压为3V，接上8Ω的负载后路端电压降为2.4V，则可以判定电池的电动势E和内阻r为()A．E＝2.4V，r＝1ΩB．E＝3V，r＝2ΩC．E＝2.4V，r＝2ΩD．E＝3V，r＝1Ω答案B解析当外电路断路时，I＝0，U外＝E＝3V；接上8Ω负载时，I′＝U外′R＝2.48A＝0.3A，则r＝U内I′＝E－U外′I′＝3－2.40.3Ω＝2Ω.考点梳理一、串、并联电路的特点1．特点对比串联并联电流I＝I1＝I2＝⋯＝InI＝I1＋I2＋⋯＋In电压U＝U1＋U2＋⋯＋UnU＝U1＝U2＝⋯＝Un电阻R＝R1＋R2＋⋯＋Rn1R＝1R1＋1R2＋⋯＋1Rn2.几个常用的推论(1)串联电路的总电阻大于其中任一部分电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．(3)无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和．(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．二、电源的电动势和内阻1．电动势(1)定义：电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E＝Wq.(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式I＝ER＋r只适用于纯电阻电路E＝U外＋U内适用于任何电路3．路端电压U与电流I的关系(1)关系式：U＝E－Ir.(2)U－I图象如图1所示．①当电路断路即I＝0时，纵坐标的截距为电源电动势．图1②当外电路电压为U＝0时，横坐标的截距为短路电流．③图线的斜率的绝对值为电源的内阻．4．[电源的功率和效率的计算]一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E、内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为UIB．电动机消耗的热功率为U2RC．电源的输出功率为EID．电源的效率为1－IrE答案AD解析电动机不是纯电阻，电动机消耗的总功率为UI，A选项正确；电动机消耗的热功率为I2R，B选项错误；电源的输出功率为UI，C选项错误；电源的效率为UE＝E－IrE＝1－IrE，D选项正确．5．[对电路动态变化的分析]在如图2所示电路中，当滑动变阻器滑片P向下移动时，则()A．A灯变亮、B灯变亮、C灯变亮B．A灯变亮、B灯变亮、C灯变暗图2C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮答案D解析滑片P向下移动，滑动变阻器电阻减小，外电路总电阻减小，根据I＝ER＋r知，电路电流增大，灯A两端电压UA增大而变亮，根据U＝E－Ir，路端电压变小，U＝UA＋UB，所以UB减小，灯B电阻不变，所以灯B电流IB减小，灯B变暗．干路电流I＝IB＋IC，因为I增大，IB减小，所以IC增大，灯C应变亮，选项D正确．方法提炼1．电路中的功率关系：(1)P总＝EI＝P内＋P外＝I2r＋UI.(2)当R外＝r时，电源有最大输出功率．2．电路的动态分析：(1)分析直流电路的动态问题时，一般按照“局部→...
