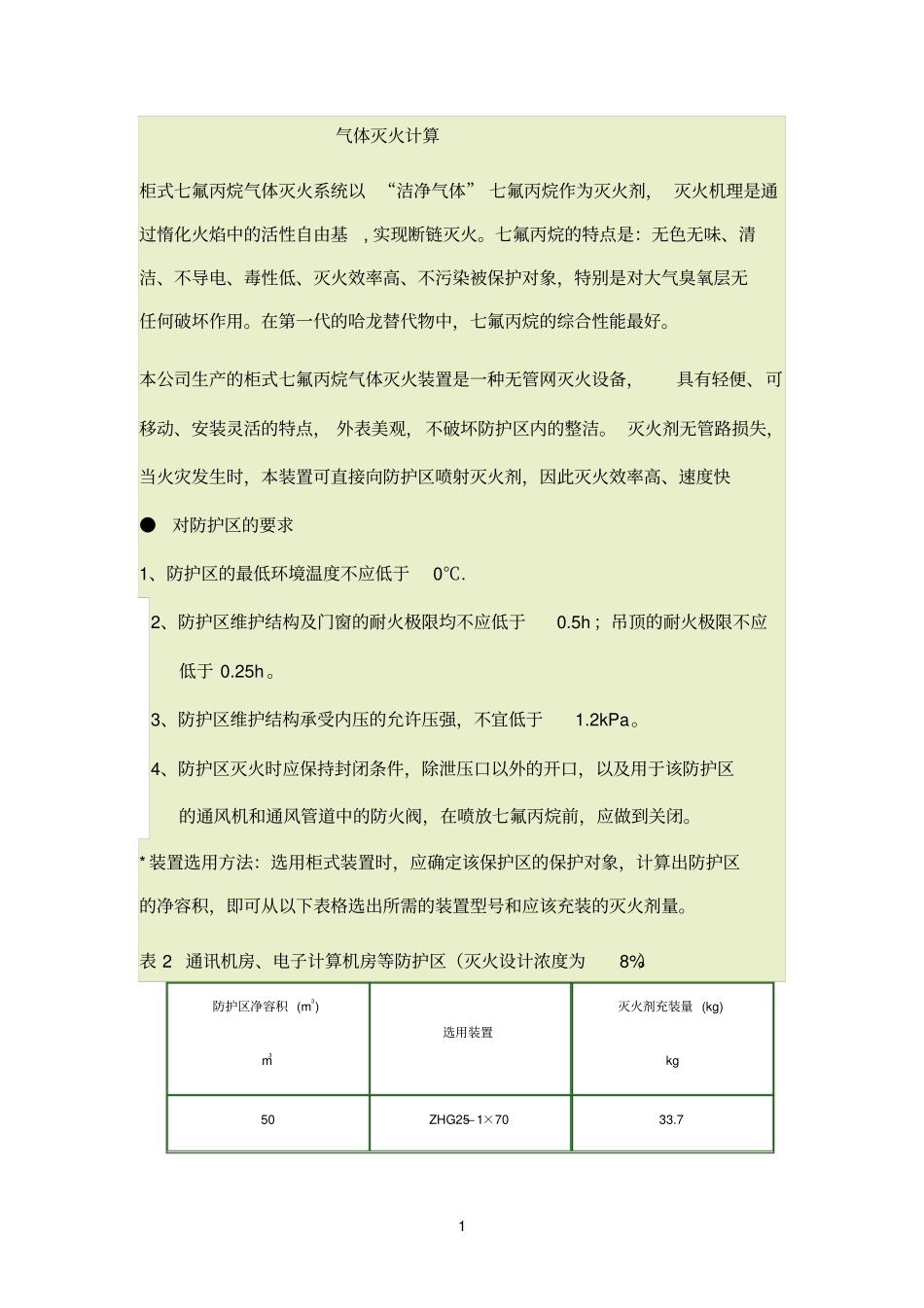

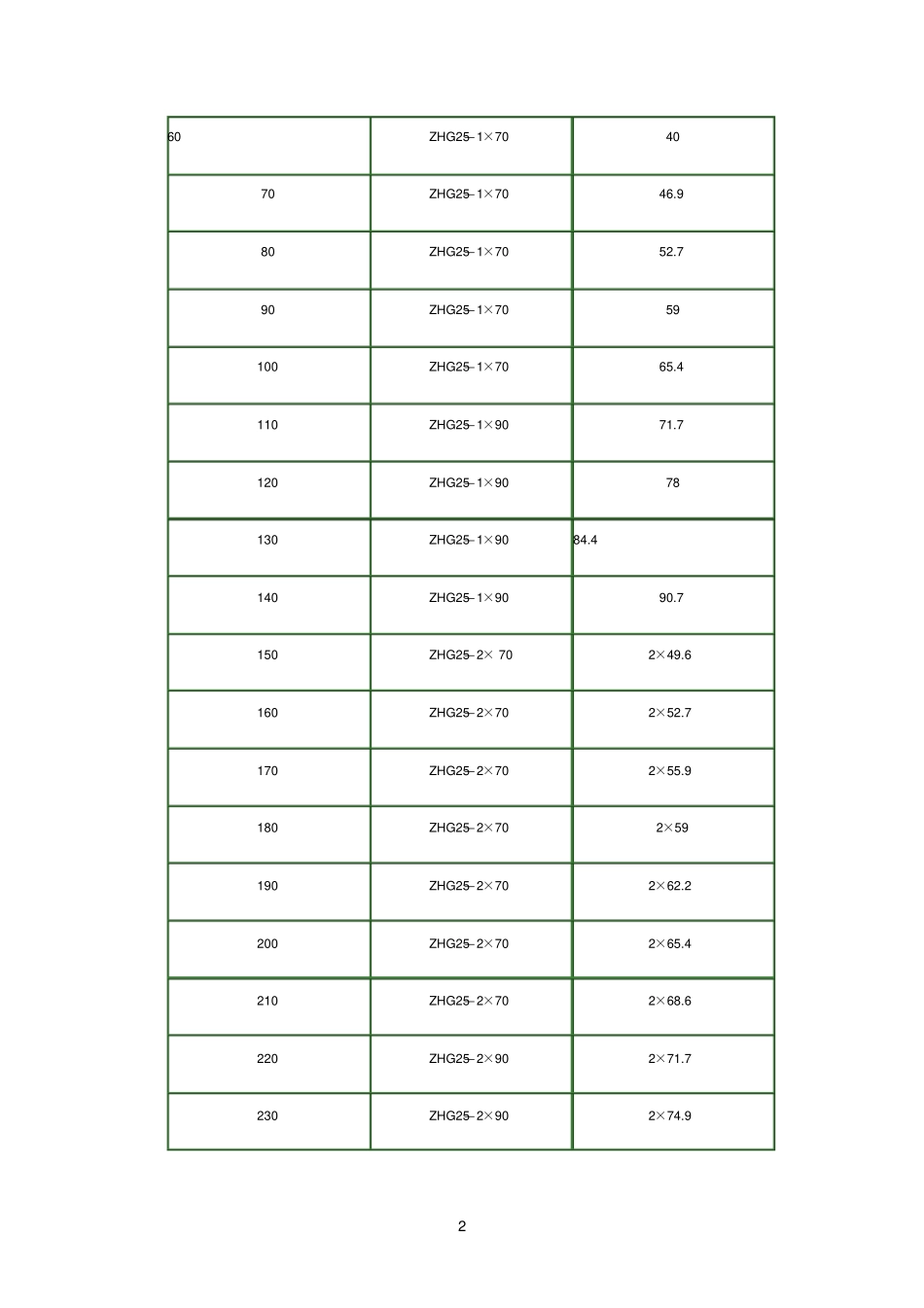

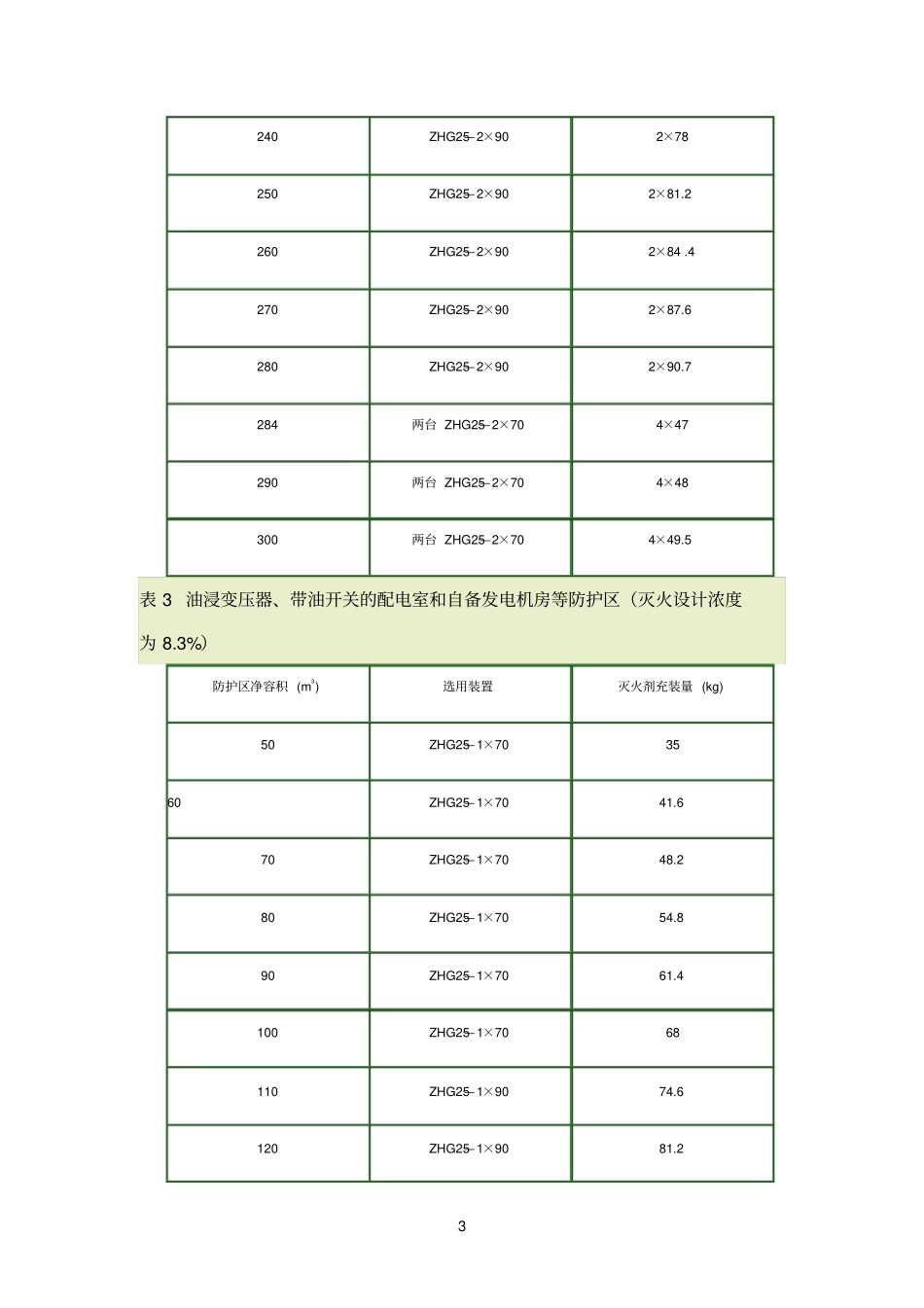

1气体灭火计算柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中，七氟丙烷的综合性能最好。本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。*装置选用方法：选用柜式装置时，应确定该保护区的保护对象，计算出防护区的净容积，即可从以下表格选出所需的装置型号和应该充装的灭火剂量。表2通讯机房、电子计算机房等防护区（灭火设计浓度为8%）防护区净容积(m3)m3选用装置灭火剂充装量(kg)kg50ZHG25—1×7033.7260ZHG25—1×704070ZHG25—1×7046.980ZHG25—1×7052.790ZHG25—1×7059100ZHG25—1×7065.4110ZHG25—1×9071.7120ZHG25—1×9078130ZHG25—1×9084.4140ZHG25—1×9090.7150ZHG25—2×702×49.6160ZHG25—2×702×52.7170ZHG25—2×702×55.9180ZHG25—2×702×59190ZHG25—2×702×62.2200ZHG25—2×702×65.4210ZHG25—2×702×68.6220ZHG25—2×902×71.7230ZHG25—2×902×74.93240ZHG25—2×902×78250ZHG25—2×902×81.2260ZHG25—2×902×84.4270ZHG25—2×902×87.6280ZHG25—2×902×90.7284两台ZHG25—2×704×47290两台ZHG25—2×704×48300两台ZHG25—2×704×49.5表3油浸变压器、带油开关的配电室和自备发电机房等防护区（灭火设计浓度为8.3%）防护区净容积(m3)选用装置灭火剂充装量(kg)50ZHG25—1×703560ZHG25—1×7041.670ZHG25—1×7048.280ZHG25—1×7054.890ZHG25—1×7061.4100ZHG25—1×7068110ZHG25—1×9074.6120ZHG25—1×9081.24130ZHG25—1×9087.8140ZHG25—2×702×48.2150ZHG25—2×702×51.5160ZHG25—2×702×54.8170ZHG25—2×702×58.1180ZHG25—2×702×61.4190ZHG25—2×702×64.7200ZHG25—2×702×68210ZHG25—2×902×71.3220ZHG25—2×902×74.6230ZHG25—2×902×77.9240ZHG25—2×902×81.2250ZHG25—2×902×83.5260ZHG25—2×902×87.8270两台ZHG25—2×704×46.6280两台ZHG25—2×704×48.2290两台ZHG25—2×704×49.9300两台ZHG25—2×704×51.5表4图书、档案、票据和文物资料库等防护区（灭火设计浓度为10%）5防护区净容积(m3)选用装置灭火剂充装量(kg)50ZHG25—1×7042.560ZHG25—1×7050.670ZHG25—1×7058.780ZHG25—1×7066.890ZHG25—1×9074.9100ZHG25—1×9083110ZHG25—2×702×46.6120ZHG25—2×702×50.6130ZHG25—2×702×54.7140ZHG25—2×702×58.7150ZHG25—2×702×62.8160ZHG25—2×702×66.8170ZHG25—2×702×70.9180ZHG25—2×902×74.9190ZHG25—2×902×79200ZHG25—2×902×83210ZHG25—2×902×876220两台ZHG25—2×704×46.6230两台ZHG25—2×704×48.6240两台ZHG25—2×704×50.6250两台ZHG25—2×704×52.6260两台ZHG25—2×704×54.7270两台ZHG25—2×704×56.7280两台ZHG25—2×704×58.7290两台ZHG25—2×704×60.7300两台ZHG25—2×704×62.8●本装置的安装场所应符合下列要求：（1）环境温度为0〇C～50〇C，且干燥、通风良好；（2）空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击；（3）整个柜体必须能安装平稳，不允许倾斜；（4）防护区的面积不宜大于100m2，容积不宜大于3003m；（5）防护区维护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；（6）防护区维护结构承受内压的允许压强，不宜...
