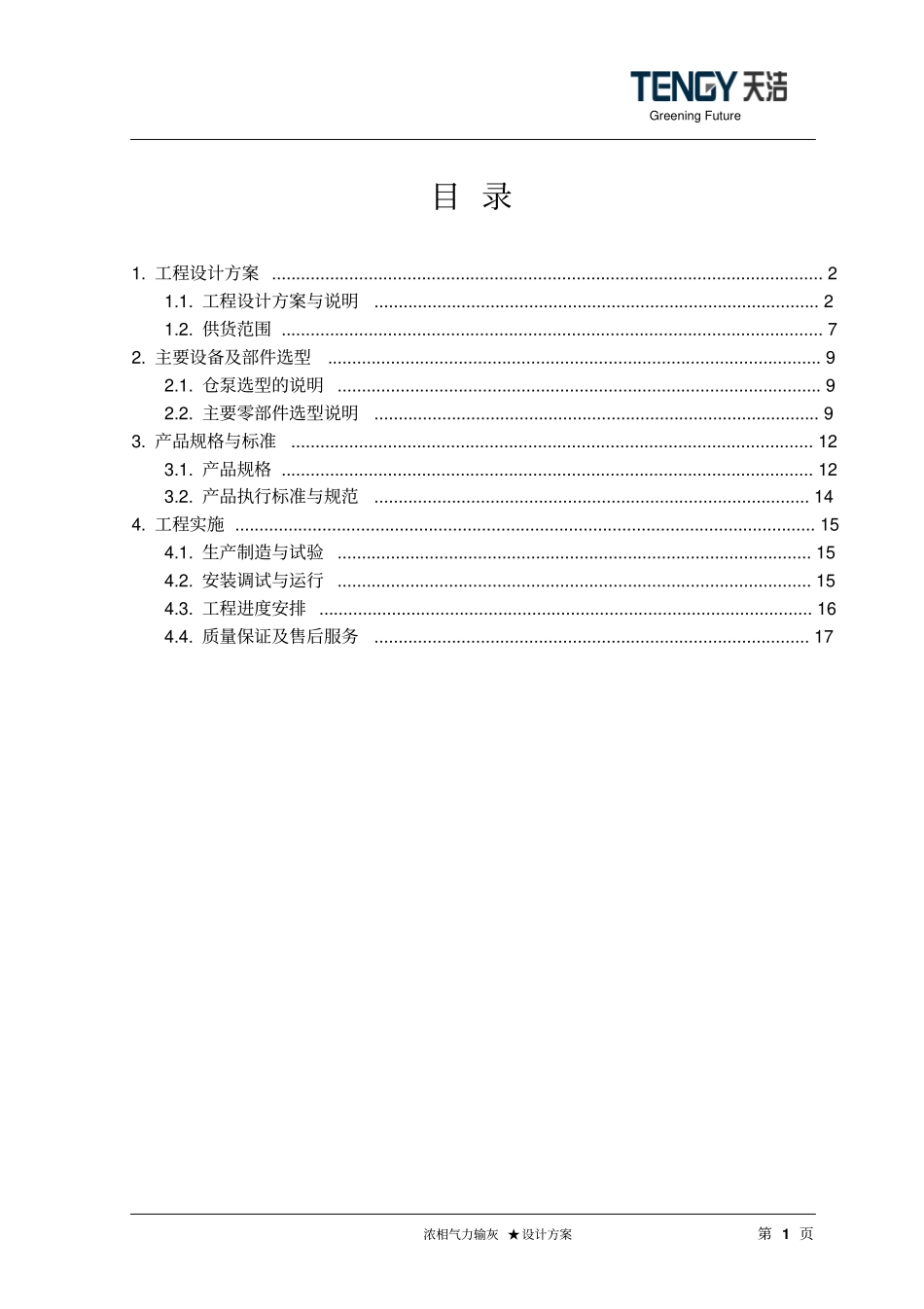

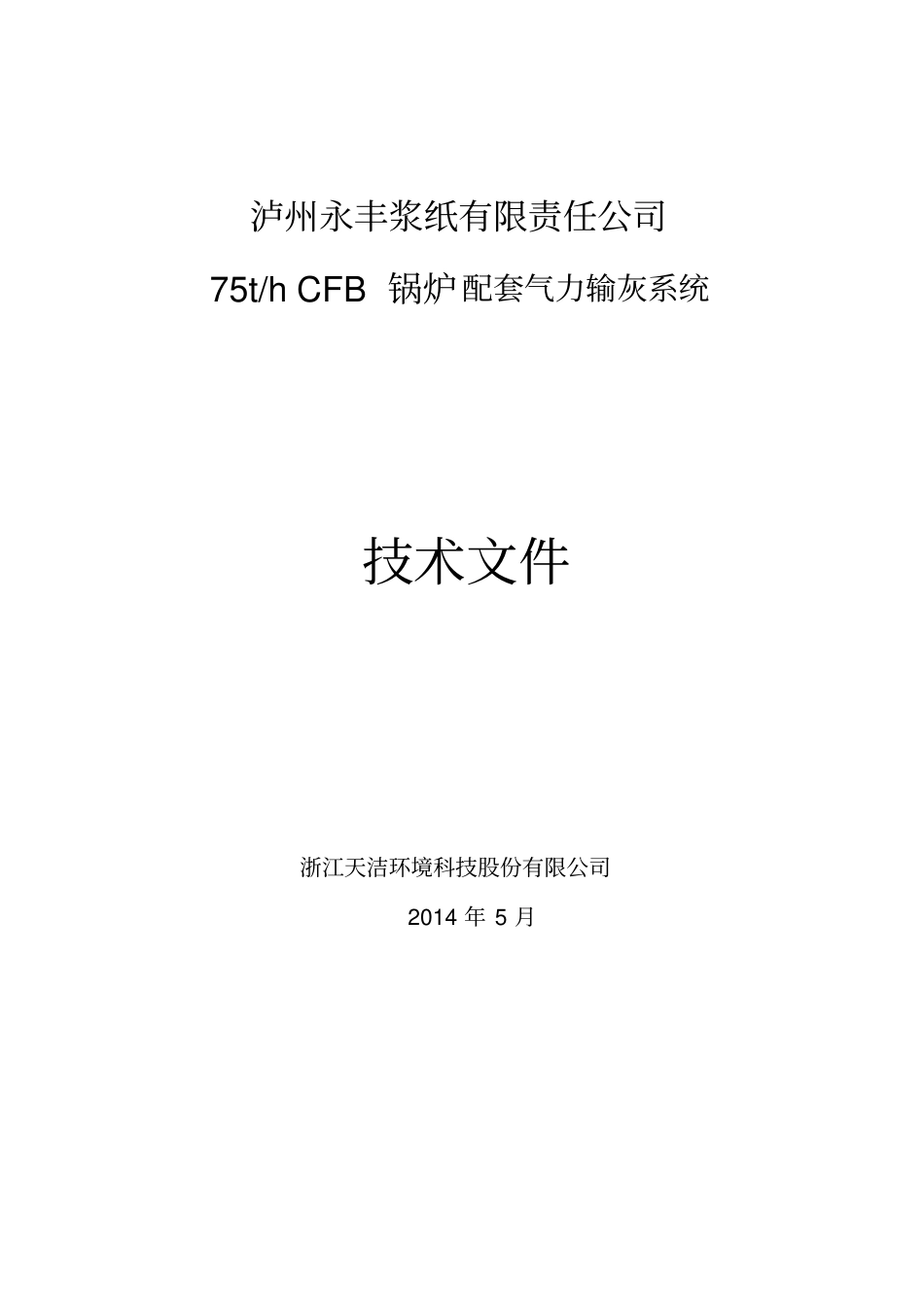

泸州永丰浆纸有限责任公司75t/hCFB锅炉配套气力输灰系统技术文件浙江天洁环境科技股份有限公司2014年5月GreeningFuture浓相气力输灰★设计方案第1页目录1.工程设计方案..................................................................................................................21.1.工程设计方案与说明............................................................................................21.2.供货范围................................................................................................................72.主要设备及部件选型......................................................................................................92.1.仓泵选型的说明....................................................................................................92.2.主要零部件选型说明............................................................................................93.产品规格与标准............................................................................................................123.1.产品规格..............................................................................................................123.2.产品执行标准与规范..........................................................................................144.工程实施........................................................................................................................154.1.生产制造与试验..................................................................................................154.2.安装调试与运行..................................................................................................154.3.工程进度安排......................................................................................................164.4.质量保证及售后服务..........................................................................................17GreeningFuture浓相气力输灰★设计方案第2页1.工程设计方案1.1.工程设计方案与说明1.1.1.原始设计资料与设计依据1.1.1.1.锅炉与除尘器型式锅炉容量：1×75t/h锅炉除尘器型式：一电二袋除尘器除尘器灰斗布置：3个1.1.1.2.操作条件1.1.1.2.1.飞灰量单台75t/h飞灰总量：9.89t/h(暂定)单台75t/h炉灰量分配：项目一电场二电场三电场灰斗数量（个）111按电场灰量（t/h）8.371.300.051.1.1.2.2.飞灰理化性质1.1.1.2.2.1.飞灰化学成分（略）1.1.1.2.2.2.飞灰物理性质飞灰粒径分布：（暂缺，按下表考虑）一电场二电场三电场飞灰平均粒径（m)40208飞灰温度：按150℃考虑飞灰真实密度：按2400kg/m3考虑飞灰堆积密度：按750kg/m3考虑1.1.1.2.3.飞灰输送距离水平输送距离：按100m考虑垂直爬升：按22m考虑GreeningFuture浓相气力输灰★设计方案第3页90弯头处数：按5处考虑1.1.2.输灰系统设计方案与说明1.1.2.1.系统工艺流程参见气力输灰系统工艺流程图。本系统流程包括如下主要部分:仓泵部分：采用上引式流态化仓泵作为系统关键输送设备。根据电除尘器各电场工况变化，配置不同规格仓泵以适应工况要求，每只灰斗下设一台仓泵，共3台。仓泵接受灰斗中的飞灰，在压缩空气的作用下，灰气混和物排入输送管道，实现飞灰的远距离输送。气源部分：采用空气压缩机作为动力源，为保证系统的稳定运行，设置和干燥过滤系统。(气源部分由用户自备)输送管道：采用普通无缝钢管为输送管道，弯头采用钢瓷复合耐磨弯头。灰库：设300m3混凝土结构灰库1座，灰库库顶设布袋除尘器和压力真空释放阀，用于灰库排气；灰库筒体设料位计；灰库底部设气化装置和飞灰干、湿卸料设备。1.1.2.2.系统出力设计本系统采用3台仓泵及相应控制设备。系统合用一套气源以降低气源波动，减少备用气源容量。出力设计按正常灰量的150%考虑,不小于锅炉最大飞灰量。说...
