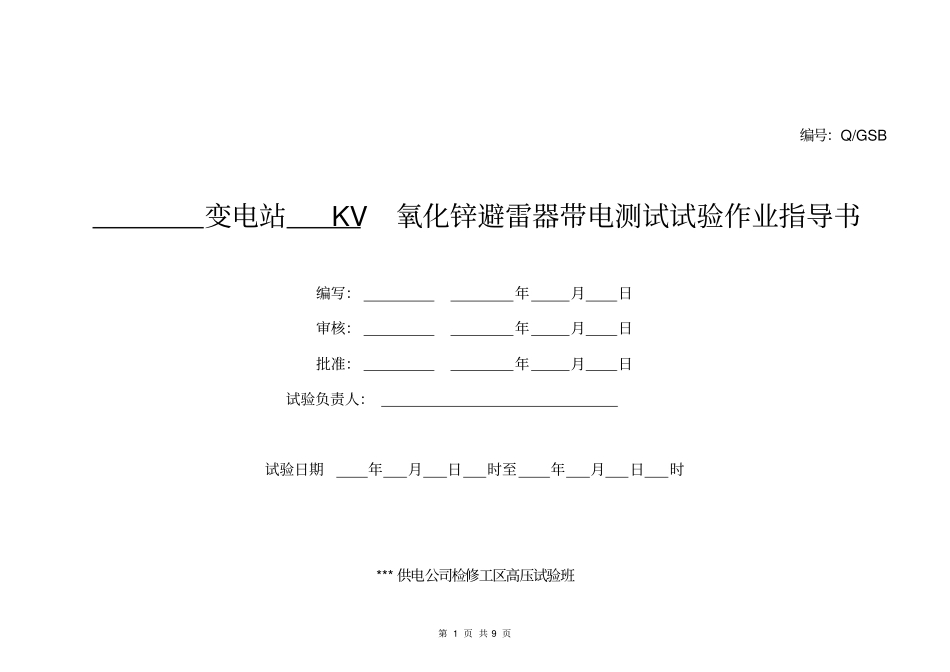

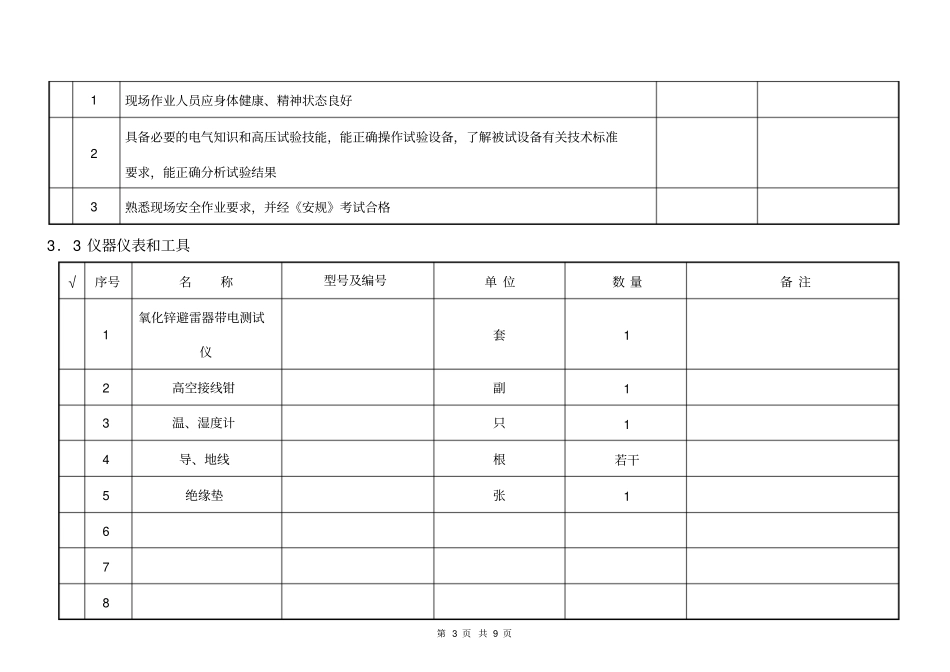

第1页共9页编号：Q/GSB变电站KV氧化锌避雷器带电测试试验作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时***供电公司检修工区高压试验班第2页共9页1适用范围本作业指导书适用于所有变电站氧化锌避雷器现场电气试验。2引用文件GB11032--2000交流无间隙金属氧化物避雷器DL/T596-1996电力设备预防性试验规程DL/T804--2002交流电力系统金属氧化物避雷器使用导则3试验前准备工作安排3．1准备工作安排√序号内容标准责任人备注1根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被试设备出厂和历史试验数据，分析设备状况明确设备状况3根据现场工作时间和工作内容填写工作票工作票填写正确4按3.3准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内仪器良好3．2人员要求√序号内容责任人备注第3页共9页1现场作业人员应身体健康、精神状态良好2具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果3熟悉现场安全作业要求，并经《安规》考试合格3．3仪器仪表和工具√序号名称型号及编号单位数量备注1氧化锌避雷器带电测试仪套12高空接线钳副13温、湿度计只14导、地线根若干5绝缘垫张1678第4页共9页93．4危险点分析√序号危险点分析1组织措施、手续不完善：未办理工作票或工作票未许可进行工作。2作业人员进入作业现场不戴安全帽，着装不符合劳动保护要求。3作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够和感应电触电情况。取二次电流时，与临近的带电设备保持足够的安全距离，挂接线卡钳时动作不宜过大。4现场试验使,自理安全措施不全面，如不设安全围栏，会使非试验人员进入试验场地，造成触电;或因安全距离不够时试验人员发生电击或触电5试验设备接地不好，可能会对试验人员造成伤害6测试、读出试验数据，并做好记录。分析试验数据7变更试验接线，不断开电源，可能会对试验人员造成伤害。3.5安全措施√序号预控措施1认真执行工作票制度和保证安全的组织措施;2.坚决制止无票作业。2严格遵守现场工作要求,必须正确配戴安全帽,穿绝缘鞋，着装符合现场工作要求第5页共9页3认真履行工作票制度、工作许可制度、工作监护制度、工作转移间断和终结制度。2.认真按照工作票要求落实现场安全措施，并严格遵守执行。3.监护人员做好全方位、全过程的安全监督。4试验现场应做好全面的自理安全措施，装设与试验电压水平相适应的遮拦或围栏，悬挂“止步，高压危险！”的标示牌;2.严禁非试验人员进入试验场地;3.必要时设专人进行全过程全方位监护;4.各试验人员必须与试品及带电导线导体保持足够的安全距离,并执行互唱制度;5.试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠;6.试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置;7.开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项;8.试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验5试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠6变更接线或试验结束时，应首先将调压器回零，然后断开电源;2.试验过程应有人监护并呼唱.3．6试验内容√序号试验项目1测量Ix总泄漏电流2测量Ir阻性电流3测量Cx电容量4测量U电压5测量COS角度φ第6页共9页6分析试验结果，判断设备状态．4试验程序4．1开工√序号内容作业人员签字1作业负责人全面检查现场安全措施是否与工作票一致，是否与现场设备相符2作业负责人向工作人员交待作业任务、安全措施和注意事项，明确作业范围4．2试验项目和操作标准√序号试验项目试验方法安全措施及注意事项试验标准责任人签字1选用正确的试验接线根据现场条件，选用最佳的接线方式，并确认接线正确。与临近的带电设备保持足够的安全距离。2检查试验仪器检查仪器是否完好,指示是否正确、完备。检查仪器接地线是否接触良好。第7页共9页√序号试验项目试验方法安全措施及注意事项试验标准责任人签字3测量的项目测量泄漏总电流Ix,...
