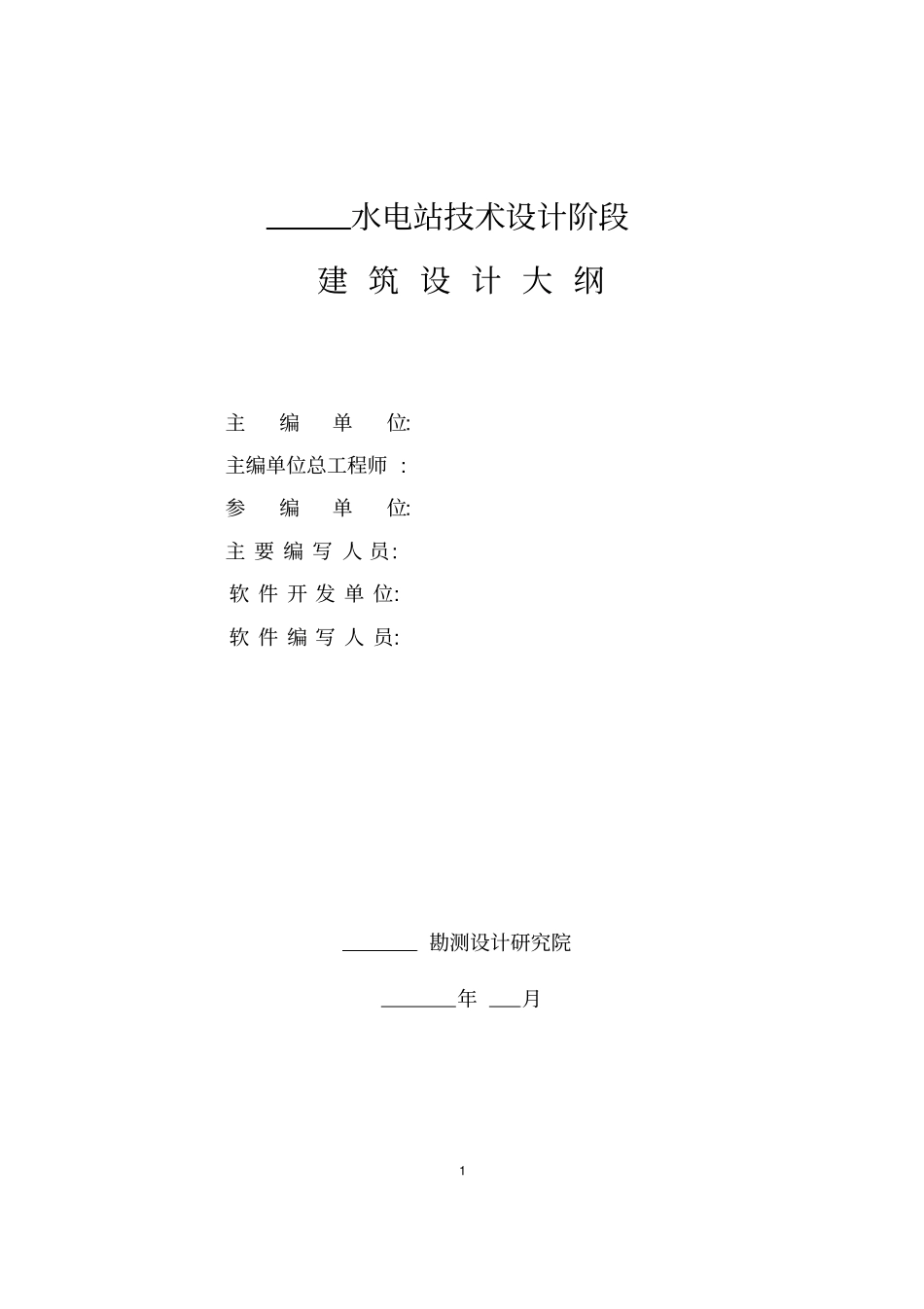

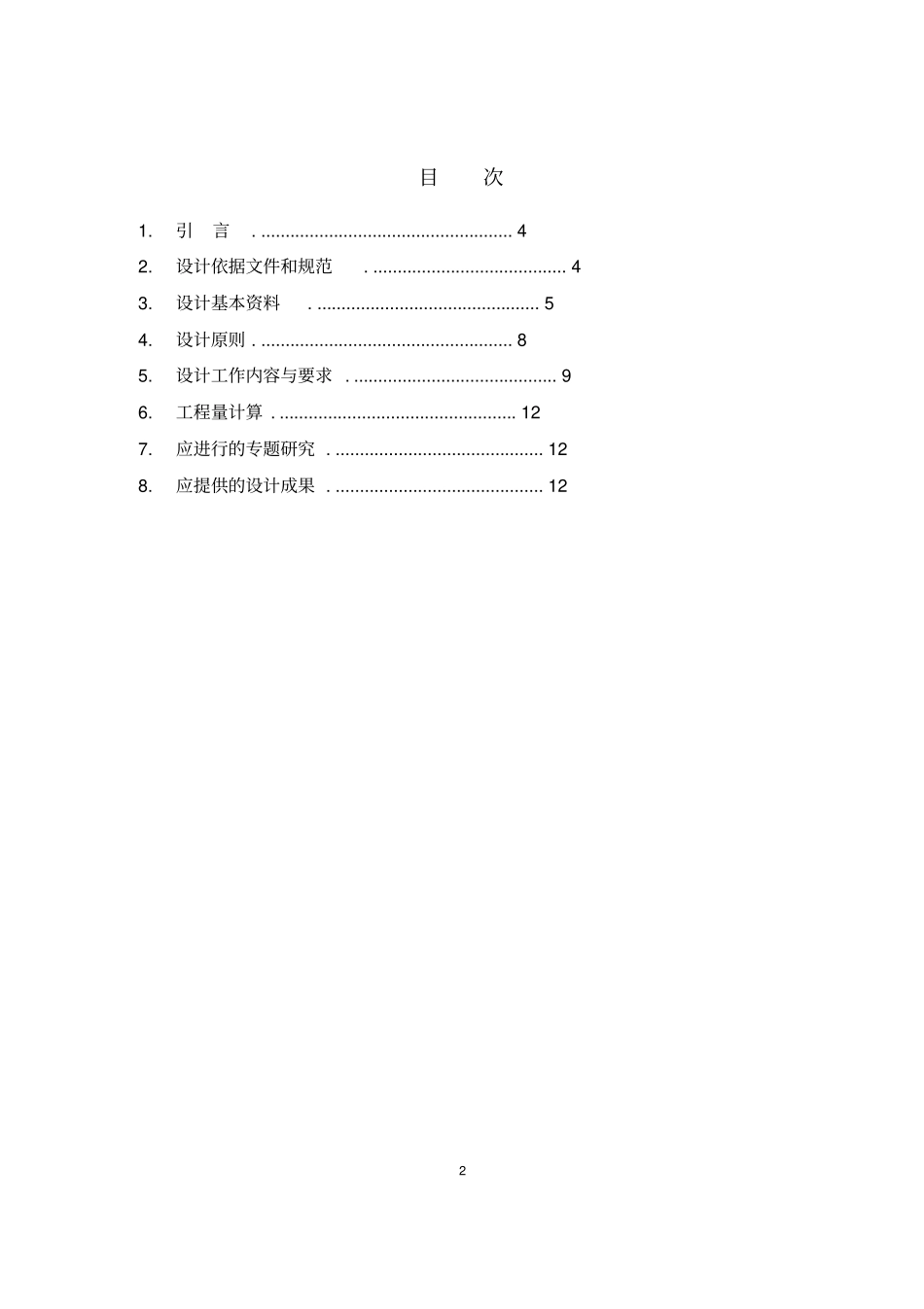

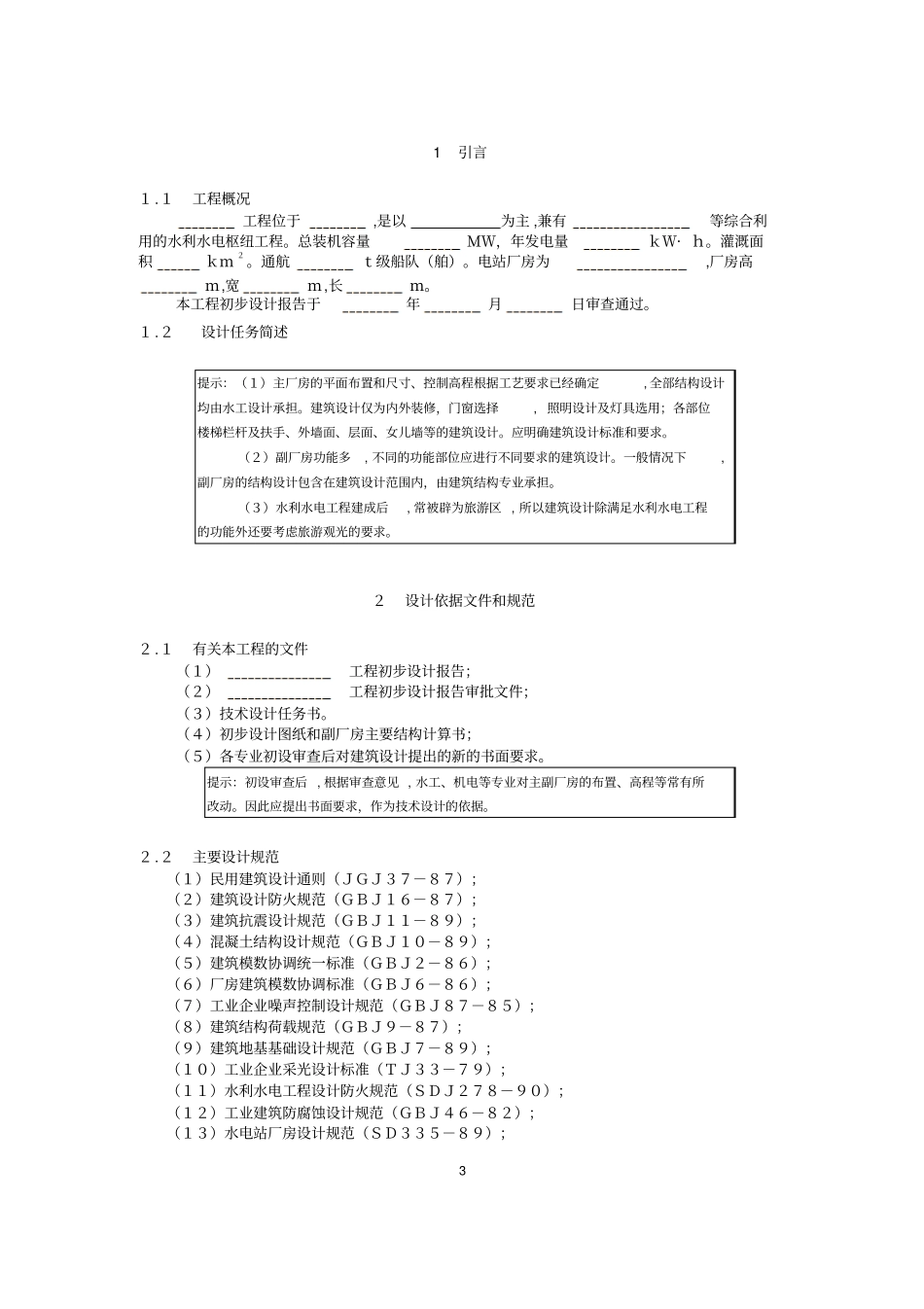

1水电站技术设计阶段建筑设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1.引言.....................................................42.设计依据文件和规范.........................................43.设计基本资料...............................................54.设计原则.....................................................85.设计工作内容与要求...........................................96.工程量计算..................................................127.应进行的专题研究............................................128.应提供的设计成果............................................1231引言１.１工程概况工程位于,是以为主,兼有等综合利用的水利水电枢纽工程。总装机容量ＭＷ，年发电量ｋＷ·ｈ。灌溉面积ｋｍ２。通航ｔ级船队（舶）。电站厂房为,厂房高ｍ,宽ｍ,长ｍ。本工程初步设计报告于年月日审查通过。１.２设计任务简述提示：（１）主厂房的平面布置和尺寸、控制高程根据工艺要求已经确定,全部结构设计均由水工设计承担。建筑设计仅为内外装修，门窗选择,照明设计及灯具选用；各部位楼梯栏杆及扶手、外墙面、层面、女儿墙等的建筑设计。应明确建筑设计标准和要求。（２）副厂房功能多,不同的功能部位应进行不同要求的建筑设计。一般情况下,副厂房的结构设计包含在建筑设计范围内，由建筑结构专业承担。（３）水利水电工程建成后,常被辟为旅游区,所以建筑设计除满足水利水电工程的功能外还要考虑旅游观光的要求。２设计依据文件和规范２.１有关本工程的文件（１）工程初步设计报告；（２）工程初步设计报告审批文件；（３）技术设计任务书。（４）初步设计图纸和副厂房主要结构计算书；（５）各专业初设审查后对建筑设计提出的新的书面要求。提示：初设审查后,根据审查意见,水工、机电等专业对主副厂房的布置、高程等常有所改动。因此应提出书面要求，作为技术设计的依据。２.２主要设计规范（１）民用建筑设计通则（ＪＧＪ３７－８７）；（２）建筑设计防火规范（ＧＢＪ１６－８７）；（３）建筑抗震设计规范（ＧＢＪ１１－８９）；（４）混凝土结构设计规范（ＧＢＪ１０－８９）；（５）建筑模数协调统一标准（ＧＢＪ２－８６）；（６）厂房建筑模数协调标准（ＧＢＪ６－８６）；（７）工业企业噪声控制设计规范（ＧＢＪ８７－８５）；（８）建筑结构荷载规范（ＧＢＪ９－８７）；（９）建筑地基基础设计规范（ＧＢＪ７－８９）；（１０）工业企业采光设计标准（ＴＪ３３－７９）；（１１）水利水电工程设计防火规范（ＳＤＪ２７８－９０）；（１２）工业建筑防腐蚀设计规范（ＧＢＪ４６－８２）；（１３）水电站厂房设计规范（ＳＤ３３５－８９）；4（１４）高层民用建筑设计防火规范（ＧＢＪ４５－８２）。３设计基本资料３.1工程等级和建筑物级别（1）工程等级等；（2）建筑物级别级。３.2地震烈度（1）基本地震烈度度；（2）设计地震烈度度。３.3气温（1）月平均气温，见表１：表１月平均气温表单位：℃月份123456789101112平均气温（2）绝对最高气温℃；（3）绝对最低气温℃。３.4风速、风向（1）自全国基本风压分布图查得ｋＮ／ｍ２；（2）主导风向：夏季主导风向方向；冬季主导风向方向。３.5地质（１）副厂房建在天然地基上,则应有建筑场地详细的地质勘测报告。（２）副厂房建在基坑开挖后的回填地基上,则需要建筑场地回填资料和地基处理的资料。若建在岩基上,必须了解岩基的完整性。（３）副厂房一部分建在天然地基上,一部分建在回填地基上,则（１）（２）所需地质资料都得具备。提示:（１）一般情况下,副厂房的结构设计由建筑设计承担,故副厂房除上部结构设计外,还有基础设计。（２）当副厂房有防洪要求时,应有水文资料。３.6标准图集和样本（１）工业与民用钢门窗图集：；（２）铝合金制品选用手册：；（３）建筑木制门窗通用图集：；（４）建筑构件图集：；（５）建筑构造通用图集：；提示：（１）主、副厂房应根据建筑物的级别、初步设计的审批意见，在满足功能、...
