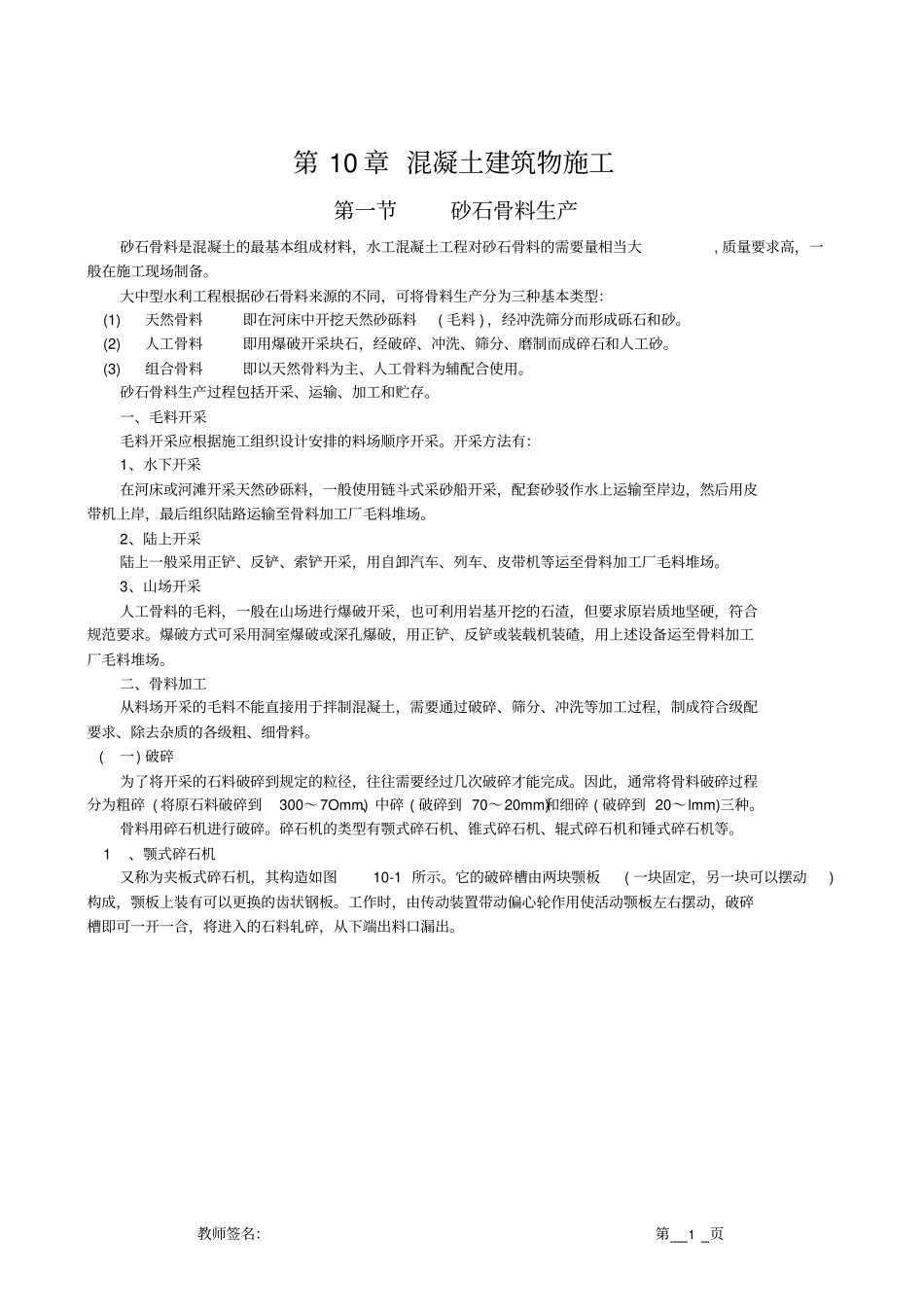

教师签名：第1页第10章混凝土建筑物施工第一节砂石骨料生产砂石骨料是混凝土的最基本组成材料，水工混凝土工程对砂石骨料的需要量相当大,质量要求高，一般在施工现场制备。大中型水利工程根据砂石骨料来源的不同，可将骨料生产分为三种基本类型：(1)天然骨料即在河床中开挖天然砂砾料(毛料)，经冲洗筛分而形成砾石和砂。(2)人工骨料即用爆破开采块石，经破碎、冲洗、筛分、磨制而成碎石和人工砂。(3)组合骨料即以天然骨料为主、人工骨料为辅配合使用。砂石骨料生产过程包括开采、运输、加工和贮存。一、毛料开采毛料开采应根据施工组织设计安排的料场顺序开采。开采方法有：1、水下开采在河床或河滩开采天然砂砾料，一般使用链斗式采砂船开采，配套砂驳作水上运输至岸边，然后用皮带机上岸，最后组织陆路运输至骨料加工厂毛料堆场。2、陆上开采陆上一般采用正铲、反铲、索铲开采，用自卸汽车、列车、皮带机等运至骨料加工厂毛料堆场。3、山场开采人工骨料的毛料，一般在山场进行爆破开采，也可利用岩基开挖的石渣，但要求原岩质地坚硬，符合规范要求。爆破方式可采用洞室爆破或深孔爆破，用正铲、反铲或装载机装碴，用上述设备运至骨料加工厂毛料堆场。二、骨料加工从料场开采的毛料不能直接用于拌制混凝土，需要通过破碎、筛分、冲洗等加工过程，制成符合级配要求、除去杂质的各级粗、细骨料。(一)破碎为了将开采的石料破碎到规定的粒径，往往需要经过几次破碎才能完成。因此，通常将骨料破碎过程分为粗碎(将原石料破碎到300～7Omm)、中碎(破碎到70～20mm)和细碎(破碎到20～lmm)三种。骨料用碎石机进行破碎。碎石机的类型有颚式碎石机、锥式碎石机、辊式碎石机和锤式碎石机等。1、颚式碎石机又称为夹板式碎石机，其构造如图10-1所示。它的破碎槽由两块颚板(一块固定，另一块可以摆动)构成，颚板上装有可以更换的齿状钢板。工作时，由传动装置带动偏心轮作用使活动颚板左右摆动，破碎槽即可一开一合，将进入的石料轧碎，从下端出料口漏出。教师签名：第2页图10-1按照活动颚板的摆动方式，颚式碎石机又分为简单摆动式和复杂摆动式两种，其工作原理如图10-2。复杂摆动式的活动颚板上端直接挂在偏心轴上，其运动含左右摆动和上下摆动两个方向，故破碎效果较好，产品粒径较均匀，生产率较高，但颚板的磨损较快。图10-2颚式碎石机结构简单，工作可靠，维修方便，适用于对坚硬石料进行粗碎或中碎。但成品料中针片状含量较多，活动颚板需经常更换。2、锥式碎石机它的破碎室由内、外锥体之间的空隙构成。活动的内锥体装在偏心主轴上，外锥体固定在机架上，如图10-3所示。工作时，由传动装置带动主轴旋转，使内锥体作偏心转动，将石料碾压破碎并从破碎室下端出料槽滑出。教师签名：第3页图10-3锥式碎石机是一种大型碎石机械，碎石效果好，破碎的石料较方正，生产率高，单位产品能耗低，适用于对坚硬石料进行中碎或细碎。但其结构复杂，体形和重量都较大，安装维修不方便。3、辊式碎石机和锤式碎石机辊式碎石机是用两个相对转动的滚轴轧碎石块，锤式碎石机是用带锤子的圆盘在回转时击碎石块。适用于破碎软的和脆的岩石，常担任骨料细碎任务。(二)筛分与冲洗筛分是将天然或人工的混合砂石料，按粒径大小进行分级。冲洗是在筛分过程中清除骨料中夹杂的泥土。骨料筛分作业的方法有机械和人工两种。大中型工程一般采用机械筛分。(1)偏心轴振动筛。又称为偏心筛，其构造如图10-4所示。它主要由固定机架、活动筛架、筛网、偏心轴及电动机等组成。筛网的振动，是利用偏心轴旋转时的惯性作用，偏心轴安装在固定机架上的一对滚珠轴承中，由电动机通过皮带轮带动，可在轴承中旋转。活动筛架通过另一对滚珠轴承悬装在偏心轴上。筛架上装有两层不同筛孔的筛网，可筛分三级不同粒径的骨料。偏心筛适用于筛分粗、中颗粒，常担任第一道筛分任务。教师签名：第4页图10-4(2)惯性振动筛。又称为惯性筛，其构造如图10-5所示。它的偏心轴(或带偏心块的旋转轴)安装在活动筛架上，筛架与固定机架之间用板簧相联。筛网振动靠的是筛架上偏心轴的惯性作用。图10-5惯性筛的特点是弹性振动，振幅小，随来料多少而变化，容...
