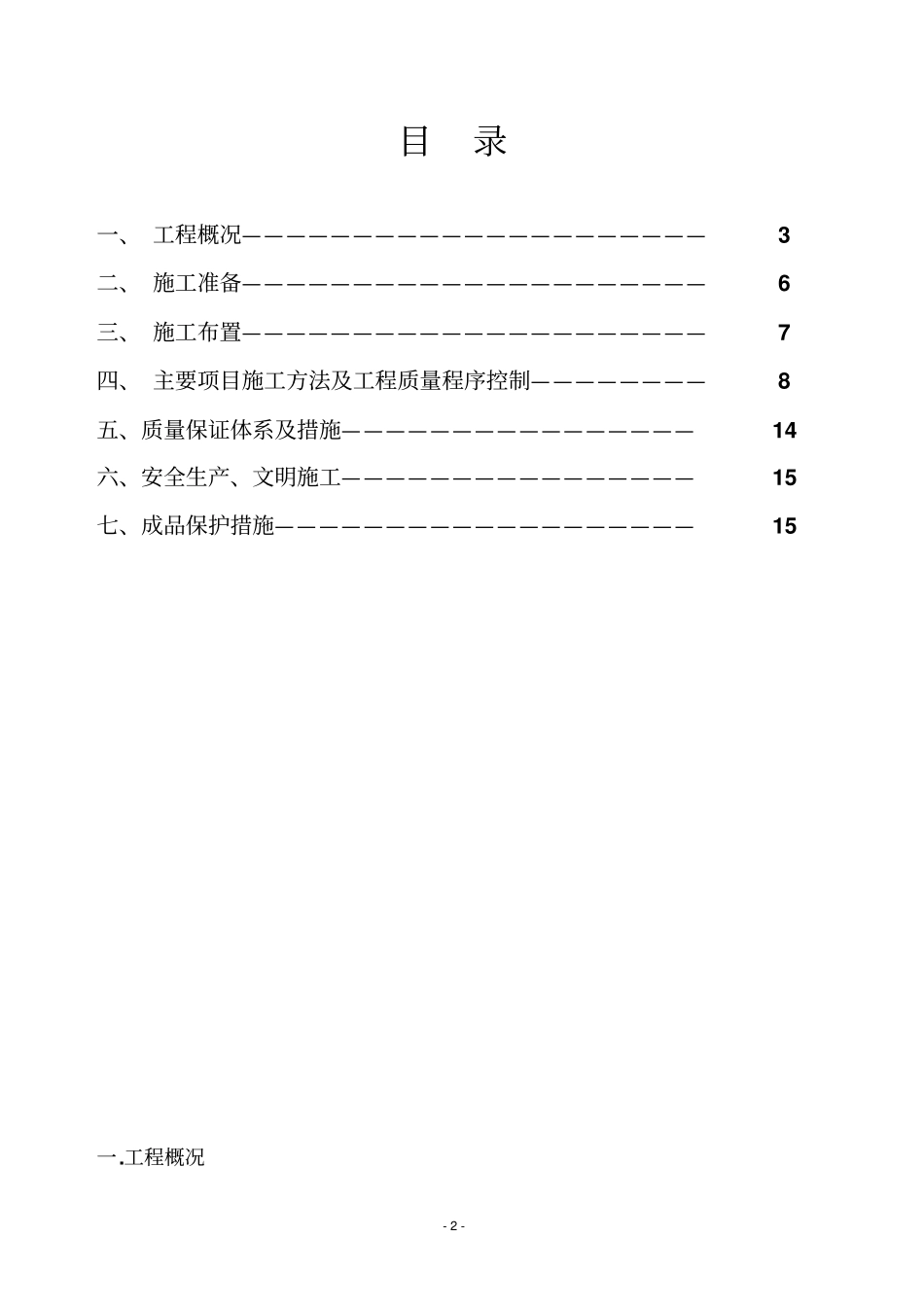

-1-XXXXXXX一期工程临建生活区工程水暖安装施工方案XXXXXXX项目经理部2014年11月15日-2-目录一、工程概况—————————————————————3二、施工准备—————————————————————6三、施工布置—————————————————————7四、主要项目施工方法及工程质量程序控制————————8五、质量保证体系及措施————————————————14六、安全生产、文明施工————————————————15七、成品保护措施———————————————————15一.工程概况-3-1.1.工程简介XXXX本施工标段为青海省矿业集团格尔木60万吨/年烯烃项目生活区彩钢活动板房临建工程，该项目总体规划建设建筑面积约159500m2，其中办公及生活区建筑面积为146172m2，商业区建筑面积13328m2，建筑密度为24％，容积率为0.24,可居住人数为12000人，本项目一次性规划设计，根据实际需要分期建设，目前施工内容为临建生活区一期工程，包括宿舍、活动中心、食堂、EPC、施工总包单位四合院彩钢房及其道路、室外配套设施等施工内容。1.2施工时应用的规范和图籍《建筑给水排水设计规范》GB50015-2003（2009年版）《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006（2014年版）《建筑设计防火规范》GB5001616-2006《城镇直埋供热管道工程技术规程》CJJ/T81-98《城镇供热管网设计规范》（CJJ34-2010）1.3.给排水.暖通设计简介本工程设有生活给水、生活热水、生活污水、采暖、室外消火栓和通风系统。1.3.1.生活给水系统及消火栓系统水源来自城市自来水,由市政给水主干管引两条DN200mm给水管进入生活区,在生活区内水平成环。市政供水压力为0.3MPA。1）.给水系统给水系统室外给水采用PE给水管，管件与其配套，接口采用HDPE电热-4-熔管件连接,冷水管压力级别为1.0Mpa,由市政管网供水。生活冷水采用铝塑PP-R复合管（承压不小于1.25MPa），热熔连接。2）.消火栓系统室外消火栓采用双阀双出口,每个箱内设有DN65的栓两个、DN65长25m麻质衬胶带两条、DN19水枪两支及PS09-19自救式消防卷盘一套。消火栓用水量为30L/S，水源来自市政管网供水。1.3.2生活热水由锅炉房提供。采用镀锌钢管外设聚氨酯发泡保温，焊接。1.3.3排水系统生活污水排放分冲厕用水和盥洗污水，由管道收集后排至室外化粪池，经处理后排至市政污水干线。雨水为自由排水。1.3.4采暖系统1）本工程冬季采暖系统由燃气锅炉集中供暖,补水由生活水补充。供水温度95°C，回水温度70°C，管道工作压力1.0MPa。。2）采暖管道室外部分采用高密度聚乙烯外套聚氨酯发泡保温无缝钢管，焊接直埋敷设方式，上下均需敷设100mm的撼砂。室内供暖方式采用上供上回式采暖系统。1.3.5通风系统1）在独立卫生间及公共卫生间均设置排风系统1.4管材及连接方式1.4.1生活给水本工程给水系统室外给水采用PE给水管，管件与其配套，接口采用HDPE电热熔管件连接,冷水管压力级别为1.0Mpa,由市政管网供水。室内生活冷-5-水系统采用采用铝塑PP-R复合管（承压不小于1.25MPa），热熔连接。1.4.2生活热水室外的热水支管采用镀锌钢管外设聚氨酯发泡保温，焊接，直埋敷设方式。室内热水支管采用铝塑PP-R复合管（承压不小于1.25MPa），热熔连接。1.4.3室外消火栓本工程消火栓管道采用PE管，法兰连接。1.4.4排水管道室内的排水立管采用UPVC聚氯乙烯排水管，连接方式粘接，出户采用UPVC聚氯乙烯管粘接，通往室外PE检查井,接聚氯乙烯双壁波纹管,连接方式为缠绕增强管属柔性管材,热挤缠绕成型工艺。1.4.5采暖管道及散热器采暖管道室外采用高密度聚乙烯外套聚氨酯发泡保温无缝钢管,焊接连接，埋地敷设，室内部分采暖管采用热镀锌钢管。散热器采用钢柱型，两种规格：YGZ3/14-10、YGZ4/6-10。1.4.6通风管道部分通风管道采用UPVC聚氯乙烯管。1.4.7阀门、水嘴1）给水阀门采用直径不大于DN50时为铜制阀门，大于DN50时采用铜芯截止阀，消防采用蝶阀。2）暖气阀门采用温控阀及止回阀。3）通风及防排烟系统阀门采用防火阀及自垂百叶。-6-4）压力排水泵采用蝶阀。1.4.8管道敷设1）给水管道和排水管道生活给水管道及入户管为直埋，户内冷热...
