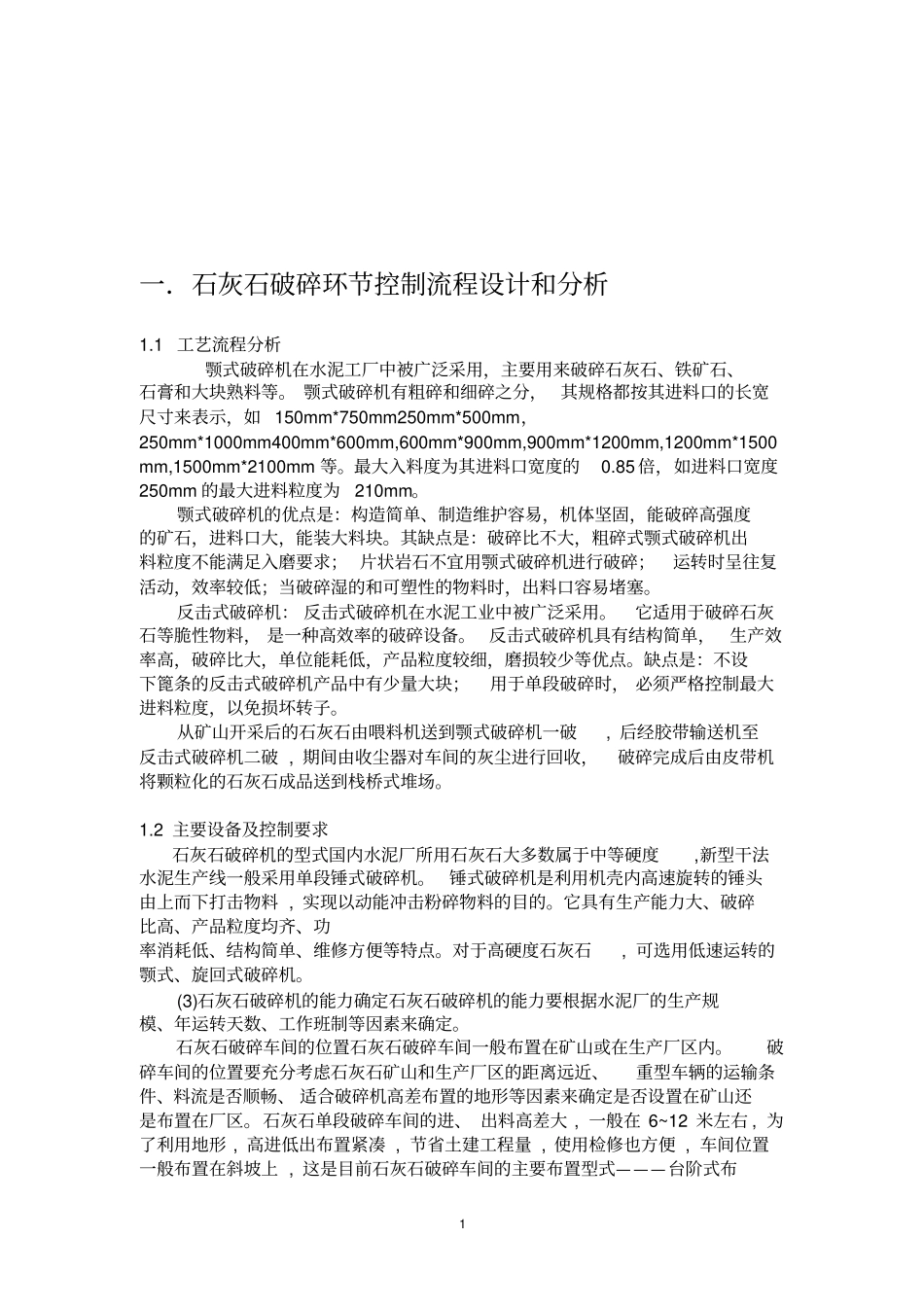

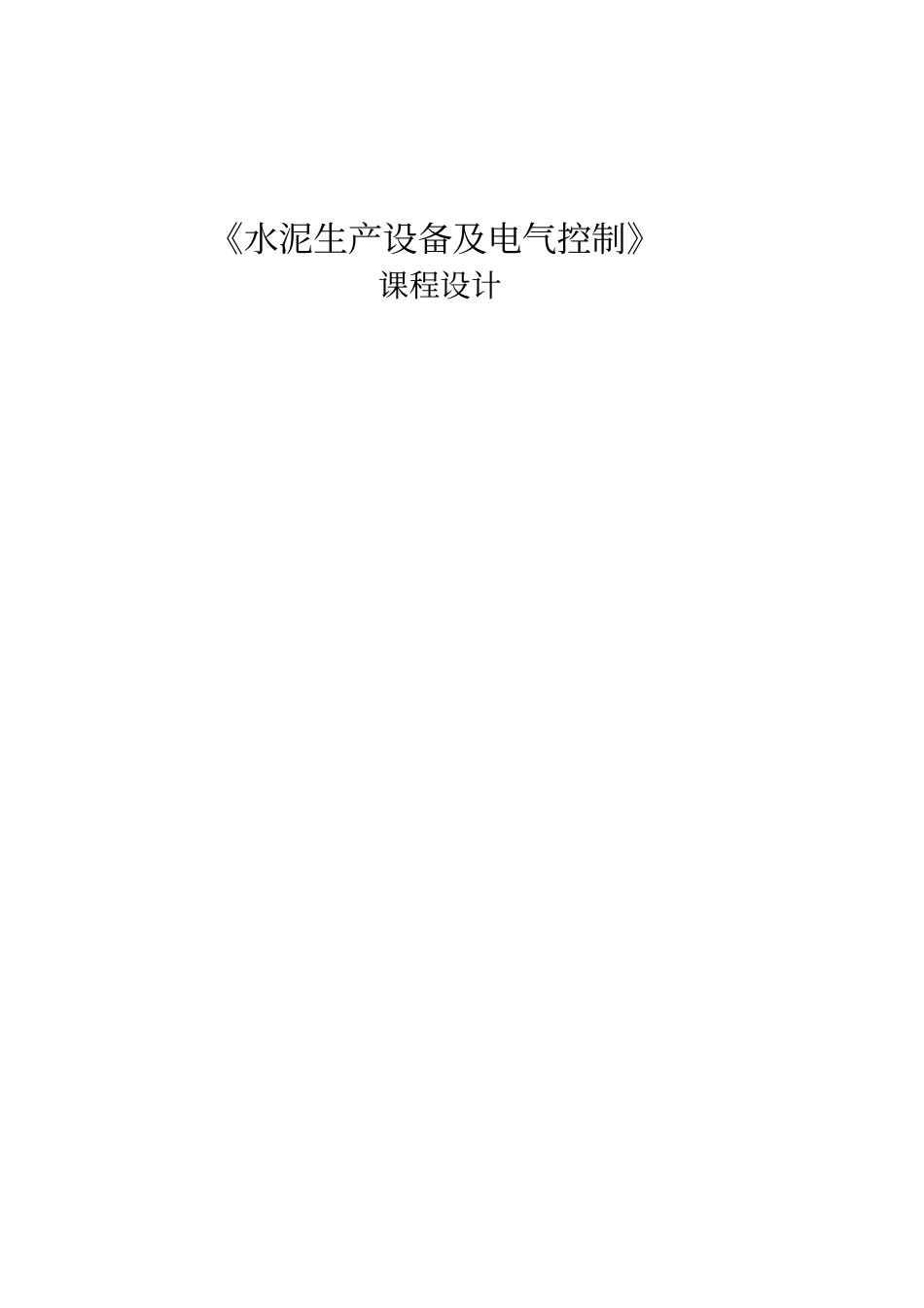

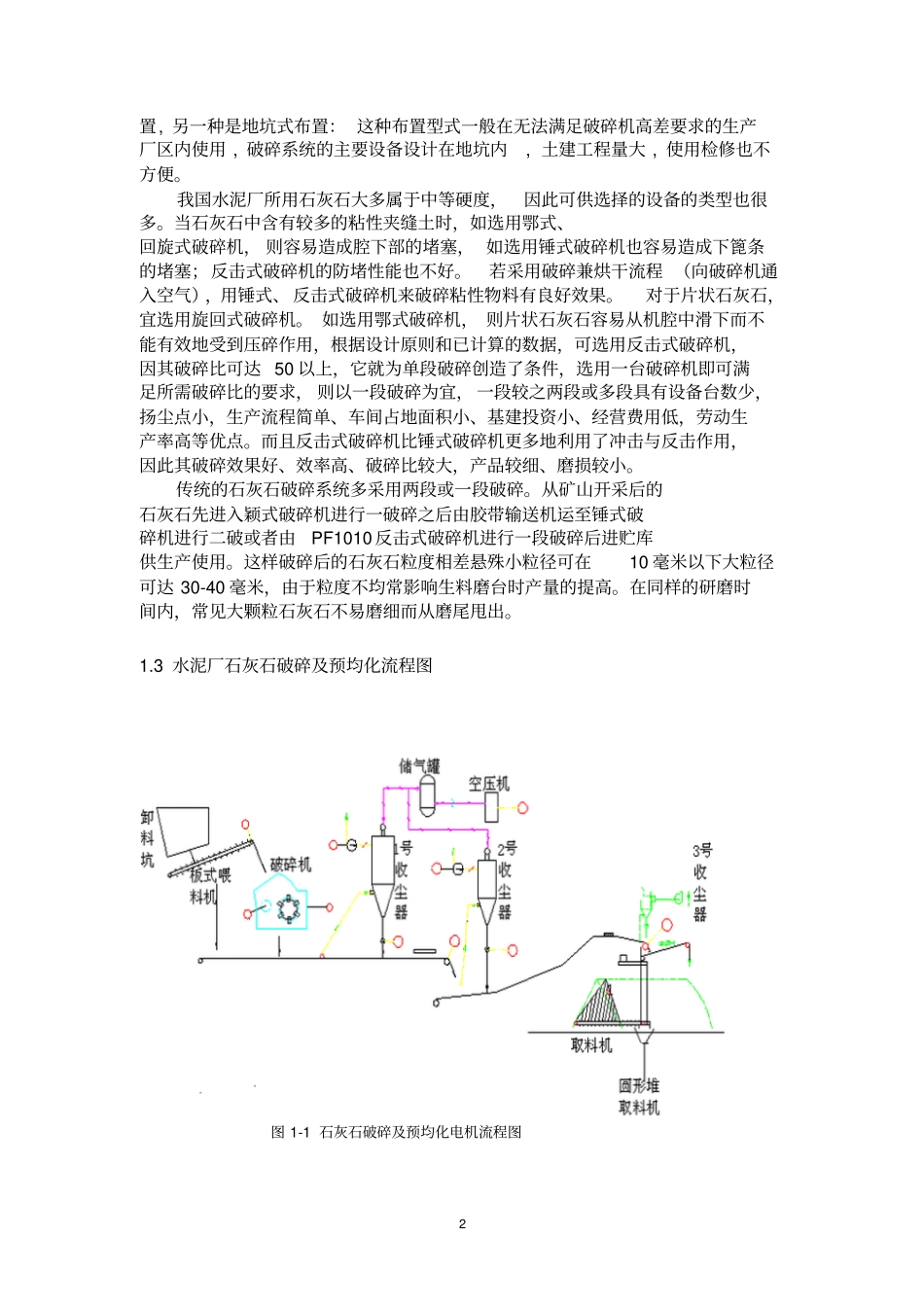

《水泥生产设备及电气控制》课程设计1一．石灰石破碎环节控制流程设计和分析1.1工艺流程分析颚式破碎机在水泥工厂中被广泛采用，主要用来破碎石灰石、铁矿石、石膏和大块熟料等。颚式破碎机有粗碎和细碎之分，其规格都按其进料口的长宽尺寸来表示，如150mm*750mm250mm*500mm，250mm*1000mm400mm*600mm,600mm*900mm,900mm*1200mm,1200mm*1500mm,1500mm*2100mm等。最大入料度为其进料口宽度的0.85倍，如进料口宽度250mm的最大进料粒度为210mm。颚式破碎机的优点是：构造简单、制造维护容易，机体坚固，能破碎高强度的矿石，进料口大，能装大料块。其缺点是：破碎比不大，粗碎式颚式破碎机出料粒度不能满足入磨要求；片状岩石不宜用颚式破碎机进行破碎；运转时呈往复活动，效率较低；当破碎湿的和可塑性的物料时，出料口容易堵塞。反击式破碎机：反击式破碎机在水泥工业中被广泛采用。它适用于破碎石灰石等脆性物料，是一种高效率的破碎设备。反击式破碎机具有结构简单，生产效率高，破碎比大，单位能耗低，产品粒度较细，磨损较少等优点。缺点是：不设下篦条的反击式破碎机产品中有少量大块；用于单段破碎时，必须严格控制最大进料粒度，以免损坏转子。从矿山开采后的石灰石由喂料机送到颚式破碎机一破,后经胶带输送机至反击式破碎机二破,期间由收尘器对车间的灰尘进行回收，破碎完成后由皮带机将颗粒化的石灰石成品送到栈桥式堆场。1.2主要设备及控制要求石灰石破碎机的型式国内水泥厂所用石灰石大多数属于中等硬度,新型干法水泥生产线一般采用单段锤式破碎机。锤式破碎机是利用机壳内高速旋转的锤头由上而下打击物料,实现以动能冲击粉碎物料的目的。它具有生产能力大、破碎比高、产品粒度均齐、功率消耗低、结构简单、维修方便等特点。对于高硬度石灰石,可选用低速运转的颚式、旋回式破碎机。(3)石灰石破碎机的能力确定石灰石破碎机的能力要根据水泥厂的生产规模、年运转天数、工作班制等因素来确定。石灰石破碎车间的位置石灰石破碎车间一般布置在矿山或在生产厂区内。破碎车间的位置要充分考虑石灰石矿山和生产厂区的距离远近、重型车辆的运输条件、料流是否顺畅、适合破碎机高差布置的地形等因素来确定是否设置在矿山还是布置在厂区。石灰石单段破碎车间的进、出料高差大,一般在6~12米左右,为了利用地形,高进低出布置紧凑,节省土建工程量,使用检修也方便,车间位置一般布置在斜坡上,这是目前石灰石破碎车间的主要布置型式———台阶式布2置,另一种是地坑式布置：这种布置型式一般在无法满足破碎机高差要求的生产厂区内使用,破碎系统的主要设备设计在地坑内,土建工程量大,使用检修也不方便。我国水泥厂所用石灰石大多属于中等硬度，因此可供选择的设备的类型也很多。当石灰石中含有较多的粘性夹缝土时，如选用鄂式、回旋式破碎机，则容易造成腔下部的堵塞，如选用锤式破碎机也容易造成下篦条的堵塞；反击式破碎机的防堵性能也不好。若采用破碎兼烘干流程（向破碎机通入空气），用锤式、反击式破碎机来破碎粘性物料有良好效果。对于片状石灰石，宜选用旋回式破碎机。如选用鄂式破碎机，则片状石灰石容易从机腔中滑下而不能有效地受到压碎作用，根据设计原则和已计算的数据，可选用反击式破碎机，因其破碎比可达50以上，它就为单段破碎创造了条件，选用一台破碎机即可满足所需破碎比的要求，则以一段破碎为宜，一段较之两段或多段具有设备台数少，扬尘点小，生产流程简单、车间占地面积小、基建投资小、经营费用低，劳动生产率高等优点。而且反击式破碎机比锤式破碎机更多地利用了冲击与反击作用，因此其破碎效果好、效率高、破碎比较大，产品较细、磨损较小。传统的石灰石破碎系统多采用两段或一段破碎。从矿山开采后的石灰石先进入颖式破碎机进行一破碎之后由胶带输送机运至锤式破碎机进行二破或者由PF1010反击式破碎机进行一段破碎后进贮库供生产使用。这样破碎后的石灰石粒度相差悬殊小粒径可在10毫米以下大粒径可达30-40毫米，由于粒度不均常影响生料磨台时产量的提高。在同样的研磨时间内，常见大颗粒石灰石不易磨细而从磨尾甩出。1.3水泥厂石灰石破碎及预均化流程图图1-1石灰...
