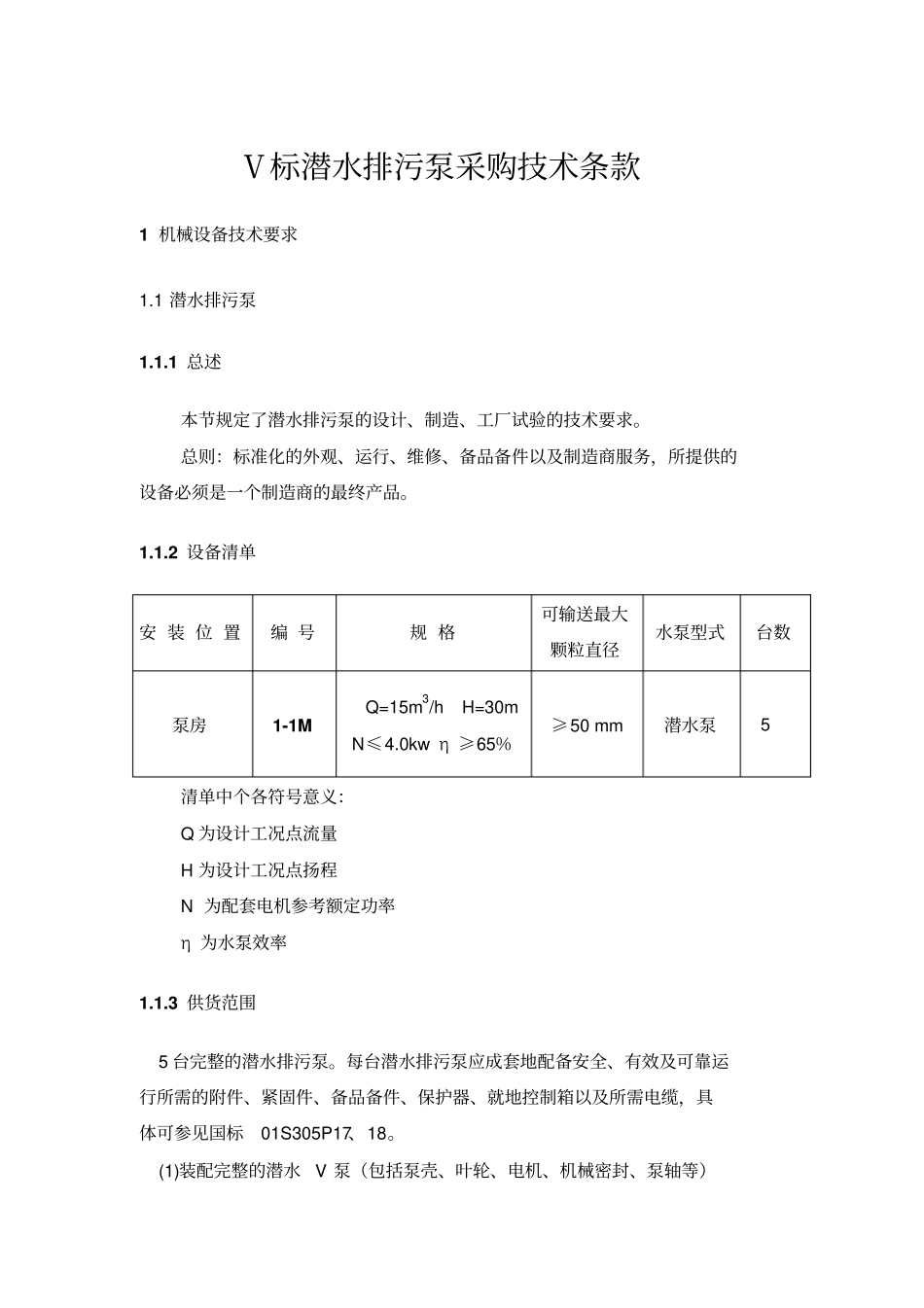

Ⅴ标潜水排污泵采购技术条款1机械设备技术要求1.1潜水排污泵1.1.1总述本节规定了潜水排污泵的设计、制造、工厂试验的技术要求。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.1.2设备清单安装位置编号规格可输送最大颗粒直径水泵型式台数泵房1-1MQ=15m3/hH=30mN≤4.0kwη≥65％≥50mm潜水泵5清单中个各符号意义：Q为设计工况点流量H为设计工况点扬程N为配套电机参考额定功率η为水泵效率1.1.3供货范围5台完整的潜水排污泵。每台潜水排污泵应成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱以及所需电缆，具体可参见国标01S305P17、18。(1)装配完整的潜水V泵（包括泵壳、叶轮、电机、机械密封、泵轴等）(2)自动耦合装置带底座和弯管；不锈钢耦合导轨长度：5米，每台1.25米(3)整套提升装置（导轨系统、支架和不锈钢提升链等）；(4)每台泵需提供潜水电缆(5)水泵保护元件（包括湿度保护，温度保护），以及水泵保护控制器等；(6)就地控制柜等；(7)安装所需阀门、止回阀、可曲绕橡胶接头等；(8)所有连接附件、预埋件地脚螺栓等；(9)三年备品备件及专用工具。（10）控制柜。每个集水井配一只电控箱，不变频控制柜。共四只电控箱。每个集水井电控箱须双路电源供电，电源末端自动切换。每个集水井须配液位检测装置，实现自动开泵和停泵控制。附集水井排水泵电气控制原理图。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.1.4资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—制造及质量保证设施；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—潜污泵控制箱的接线图及控制原理图；—设备各部分的重量。1.1.5经验及资格制造商应有10年以上的该设备制造资历，并出示10个以上的用户的证明。1.1.6技术要求1.一般要求A.流量、扬程和其它性能参数相同的泵应有相同的结构，各个部件应是可互换的。B.每台泵应能泵送原生污水。C.所供潜水泵均为立式、可提升自动耦合式、抗堵塞、防缠绕、大通道式叶轮潜污泵，并与潜水电机联成一个整体，双机械密封。泵装置应适合安装在泵房集水坑内。每台潜水泵都需配备排水连接座、导向杆和提升链以及耦合组件等；D.潜污泵应能连续运行，也能间歇运行，且每小时等时间间隔可开启次数不少于10次。E.应能方便地卸装和更换磨损件。2.工作条件潜水泵应在下列条件下工作：输送介质温度：0—40℃介质PH：5—10环境温度：-15—50℃相对湿度：100%介质中漂浮物：≤0.12L/m3（指60%固体含水率计）介质中含砂量(干重)：≤0.072kg/m3最大砂粒径：≤25mm可能含其它杂质：破布、纤维类、塑料袋、碎木块等环境等级：I级3.性能要求潜水泵应具有如下性能：A．水泵水泵叶轮通道直径：≥80mm水泵使用寿命：≥80000h临界速度：最低≥125%运行速度浸没深度：12m所需达到的工况点（GDP）见4.3.2。水泵反向允许流速为正向允许流速的115%。B.电机电机类型：鼠笼式感应电动机电压/频率/相位：380V/50Hz/3相允许电压偏差：±10%电机功率：见设备清单电机和泵应由同一制造厂商设计、制造、装配。防护等级：IP68绝缘等级：F（115°C以上）冷却：能通过自冷，在40°C介质中正常运行。额定功率15KW以上电机必须采用水冷却夹套散热系统。电机效率（满载）：≥85%功率因数（满载）：≥0.75最大起动电流：＜6倍的额定电流；保护装置：见4.2节4.材料所有铸件表面应光滑，无砂眼、气孔和其它不规则铸造缺陷。主要部件材料不低于下列等级：叶轮：铸铁DIN1691GG25(ASTMA4835B)泵壳：铸铁DIN1691GG25(ASTMA4835B)电机壳：铸铁DIN1691GG25(ASTMA4835B)轴：不锈钢AISI329机械密封：碳化硅/碳化硅紧固件：不锈钢AISI316O形圈：丁腈橡胶或氟橡胶出水弯管：铸铁DIN1691GG25(ASTMA4835B)导轨：不锈钢AISI304提升链：不锈钢AISI304表面防腐：150μm灰黑色环氧树脂涂层构件材料应能满足连续浸入生活污水中和暴露在污水散发的腐蚀性气体中，保...
