汉口屋顶钢结构安装方案116VIP免费

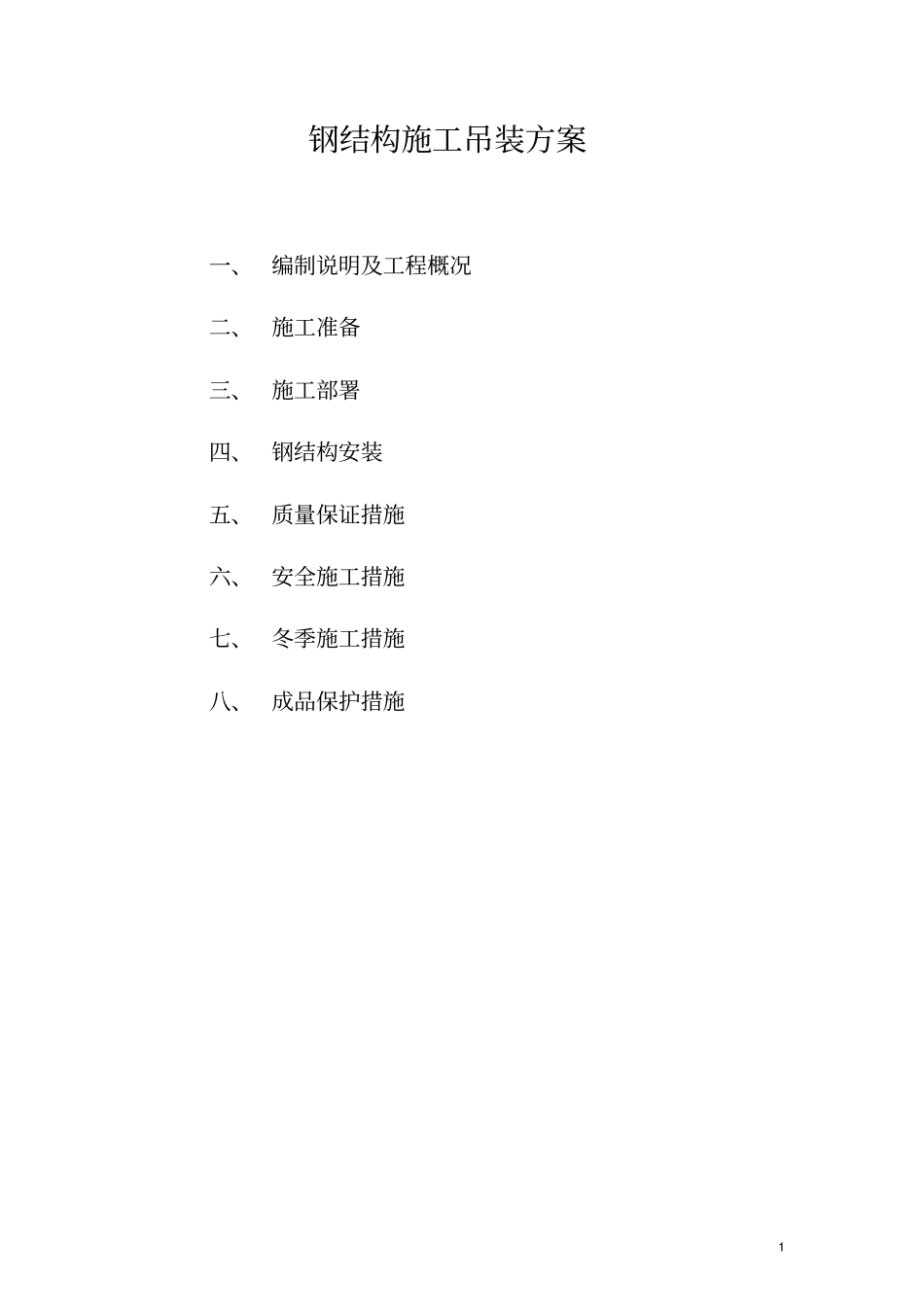

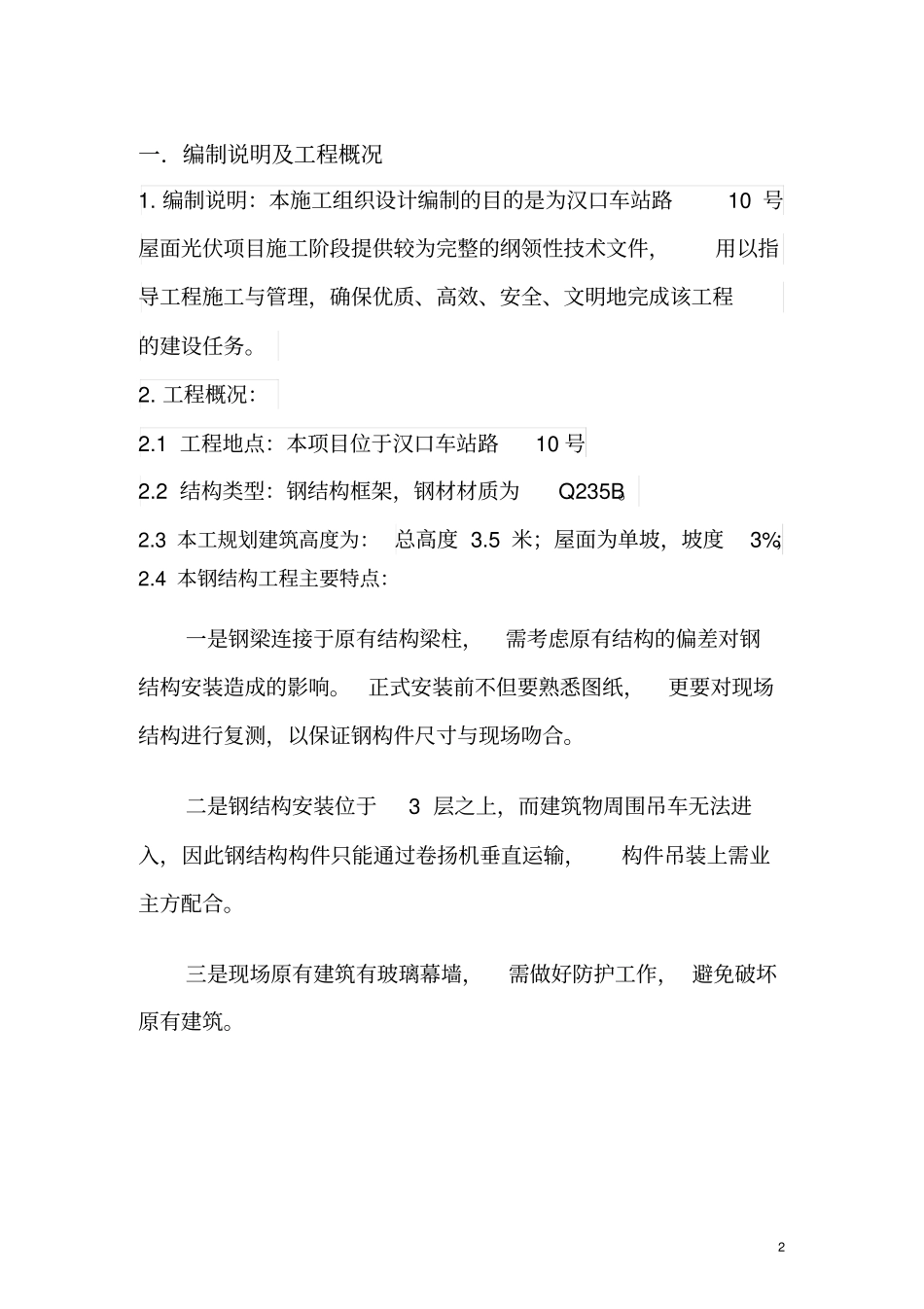

1钢结构施工吊装方案一、编制说明及工程概况二、施工准备三、施工部署四、钢结构安装五、质量保证措施六、安全施工措施七、冬季施工措施八、成品保护措施2一．编制说明及工程概况1.编制说明：本施工组织设计编制的目的是为汉口车站路10号屋面光伏项目施工阶段提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。2.工程概况：2.1工程地点：本项目位于汉口车站路10号2.2结构类型：钢结构框架，钢材材质为Q235B。2.3本工规划建筑高度为：总高度3.5米；屋面为单坡，坡度3%；2.4本钢结构工程主要特点：一是钢梁连接于原有结构梁柱，需考虑原有结构的偏差对钢结构安装造成的影响。正式安装前不但要熟悉图纸，更要对现场结构进行复测，以保证钢构件尺寸与现场吻合。二是钢结构安装位于3层之上，而建筑物周围吊车无法进入，因此钢结构构件只能通过卷扬机垂直运输，构件吊装上需业主方配合。三是现场原有建筑有玻璃幕墙，需做好防护工作，避免破坏原有建筑。3二、施工准备1、技术准备1.1安装前，应进行图纸会审与自审。1.2进行现场考察、测量。1.3进行详细的技术交底。包括任务、技术要求、施工条件措施、现场环境情况、内外协作配合关系等。1.4工程所在地的气候情况，尤其是雨雪天气要作充分的估计，以便于在工期允许的情况下避开雨雪施工以保证工程质量，并做好施工安全应对措施。2、材料准备2.1钢构件的准备由于本钢结构工程主要是钢梁安装于原有建筑梁柱，要测定好土建结构尺寸，充分考虑土建结构的偏差对钢结构尺寸的影响。保证钢构到场时间节点。根据本工程特点，钢结构进场需用卷扬机至屋面不影响安装位置。根据安装顺序将先安装构建放置便于操作部位。应依据吊装工艺作平面布置设计，避免现场二次倒运困难。钢梁、支撑等可按吊装顺序配套供应堆放，确保保安全，在钢结构安装前应对钢构件进行检查，其项目包含：(1)钢材的数量和品种是否与订货单符合。(2)钢材的质量保证书是否与钢材上打印的记号符合。(3)核对钢材的规格尺寸。(4)钢材表面质量检验，不论扁钢、钢板和型钢，表面均不允许有结疤、裂纹、折叠和分层等缺陷。有上述缺陷者应另行堆放，以便研究处理。(5)钢材表面的锈蚀深度，不得超过其厚度负偏差值。42.2焊接材料的准备钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家产品标准和设计要求。对重要钢结构采用的焊接材料应进行抽样复验，其结果应符合要求。3、机具准备本钢结构安装工程的跨度较小，单层钢结构安装工程其他常用的施工机具有电焊机、卷扬机、倒链、千斤顶、扳手等。详细情况见表。序号名称规格型号用途1卷扬机JK/JM-3钢构件垂直运输2交流弧焊机42kVA钢构件(柱、屋架、拱架、门式刚架、支撑)焊接3直流弧焊机28kW碳弧气刨修补焊缝4千斤顶螺旋式20～30t钢柱校正、构件变形校正5砂轮φ100～120打磨焊缝6经纬仪轴线测量7水平仪标高测量8钢尺30m～50m测量9拉力计l0kg测量10气割工具11倒链54、现场准备4.1.根据正式施工图纸及有关技术文件结合现场条件编制施工方案并经审批。4.2.对使用的各种测量仪器及钢尺进行计量检查复验。4.3.根据土建提供的纵横轴线和水准点进行验线交接完毕。4.4.安装前，应按照构件明细表核对进场的构件，查验质量证明书和设计更改文件；工厂预装的大型构件在现场组装时，应根据预组装的合格记录进行；4.5按施工平面布置图划分：材料堆放区、杆件制作区、拼装区，构件按吊装顺序进场。4.6在制作区、安装区设置足够的电源。4.7搭好高空作业操作平台，并检查牢固情况。4.8.放好柱顶纵横安装位置线及调整好标高。4.9参与钢结构安装人员要持证上岗。6三、施工部署1、组织管理体系为了保质按期完成，我司根据本工程的规模、特点、功能，经认真研究，决定建立一个强有力高效率的组织管理体系，为本工程按质、按量、按期完成提供组织保障。我司精心项目经理部，对本工程施工进行全面统筹管理。项目组织机构如下：项目副经理项目经理内业技术负责人：质量负责人屋面安装工长预算技术负责人材料安全负责人钢结构安装工长72、劳动力计划(1)施工安装劳动力计...
