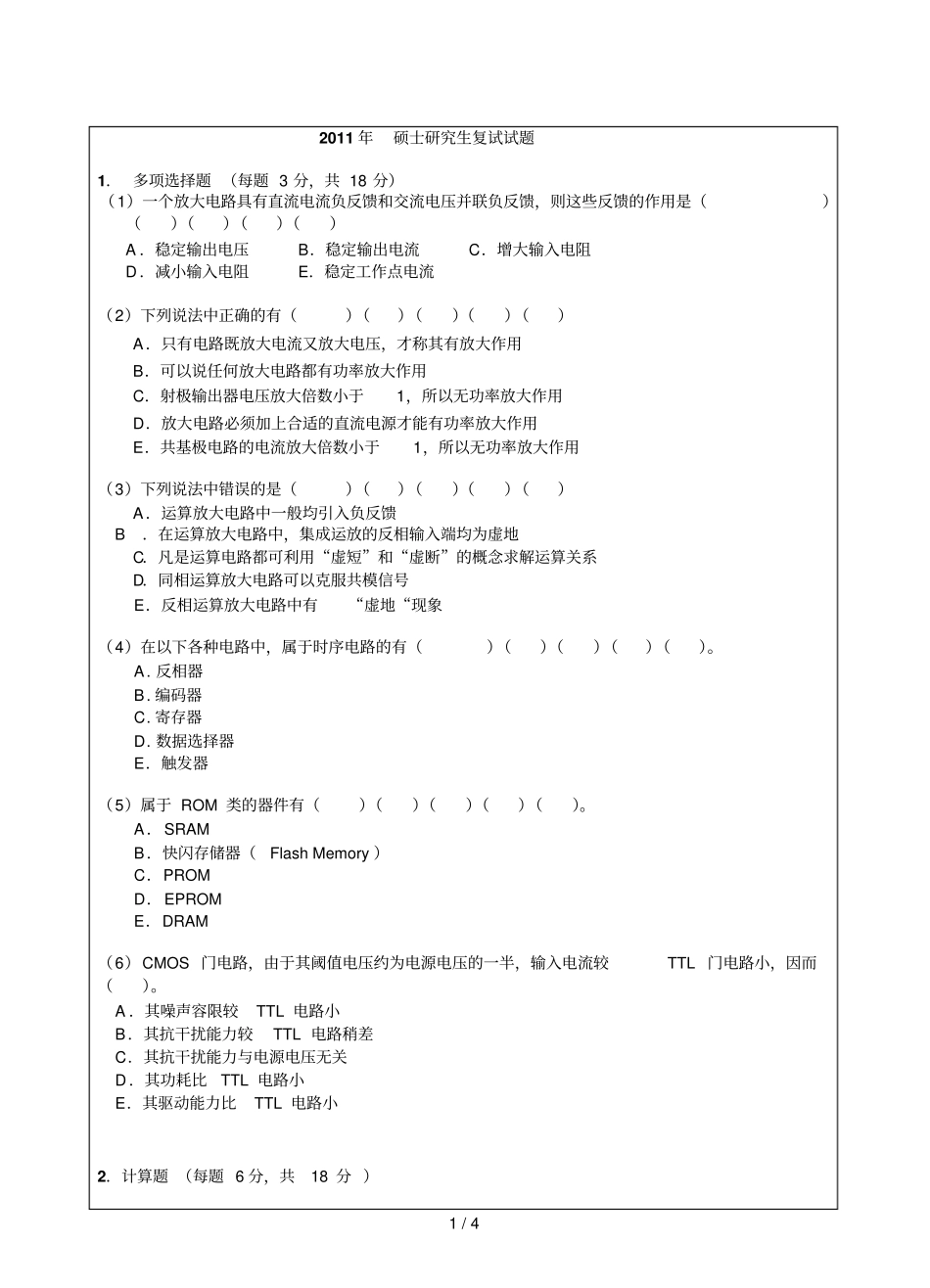

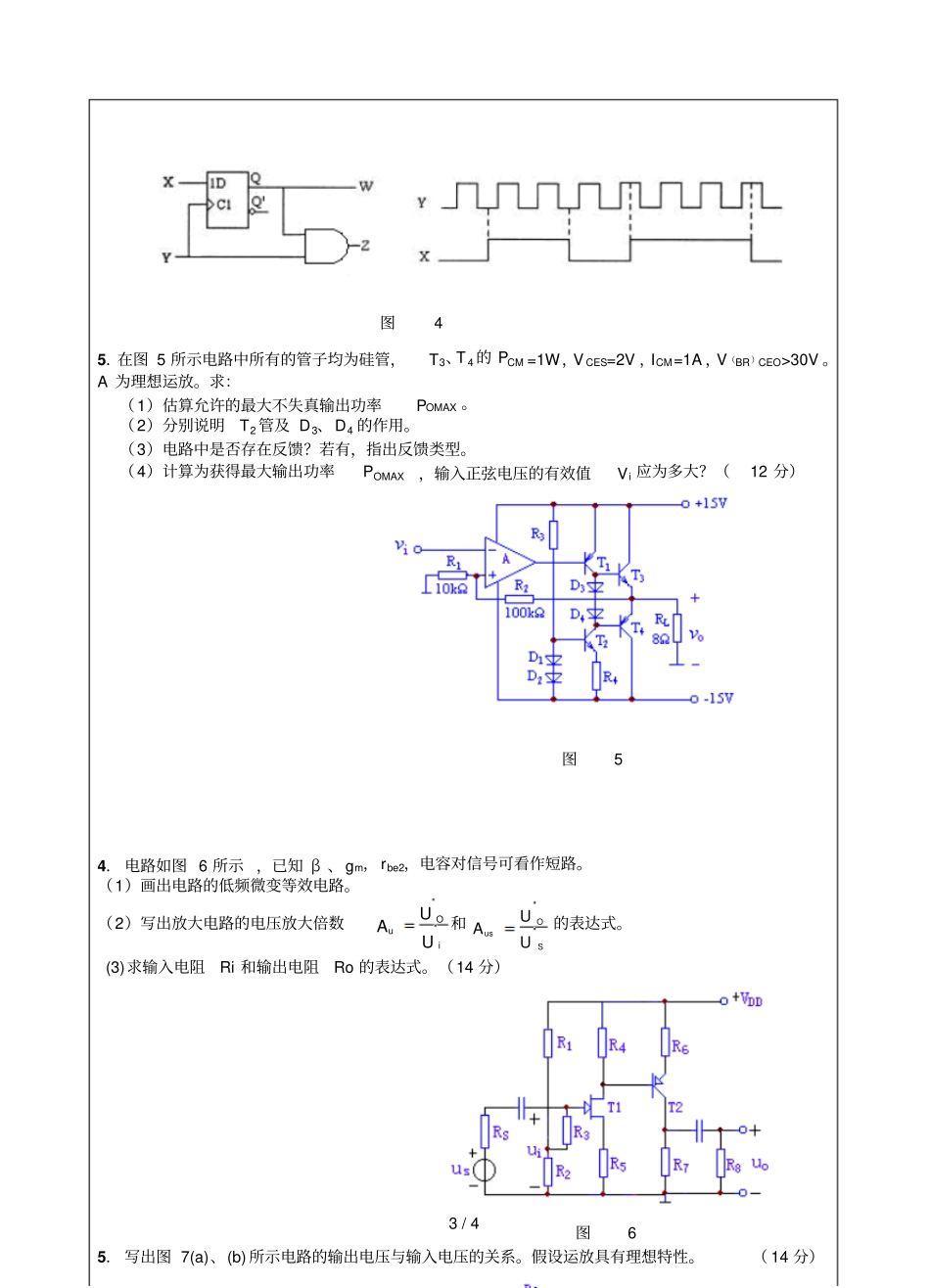

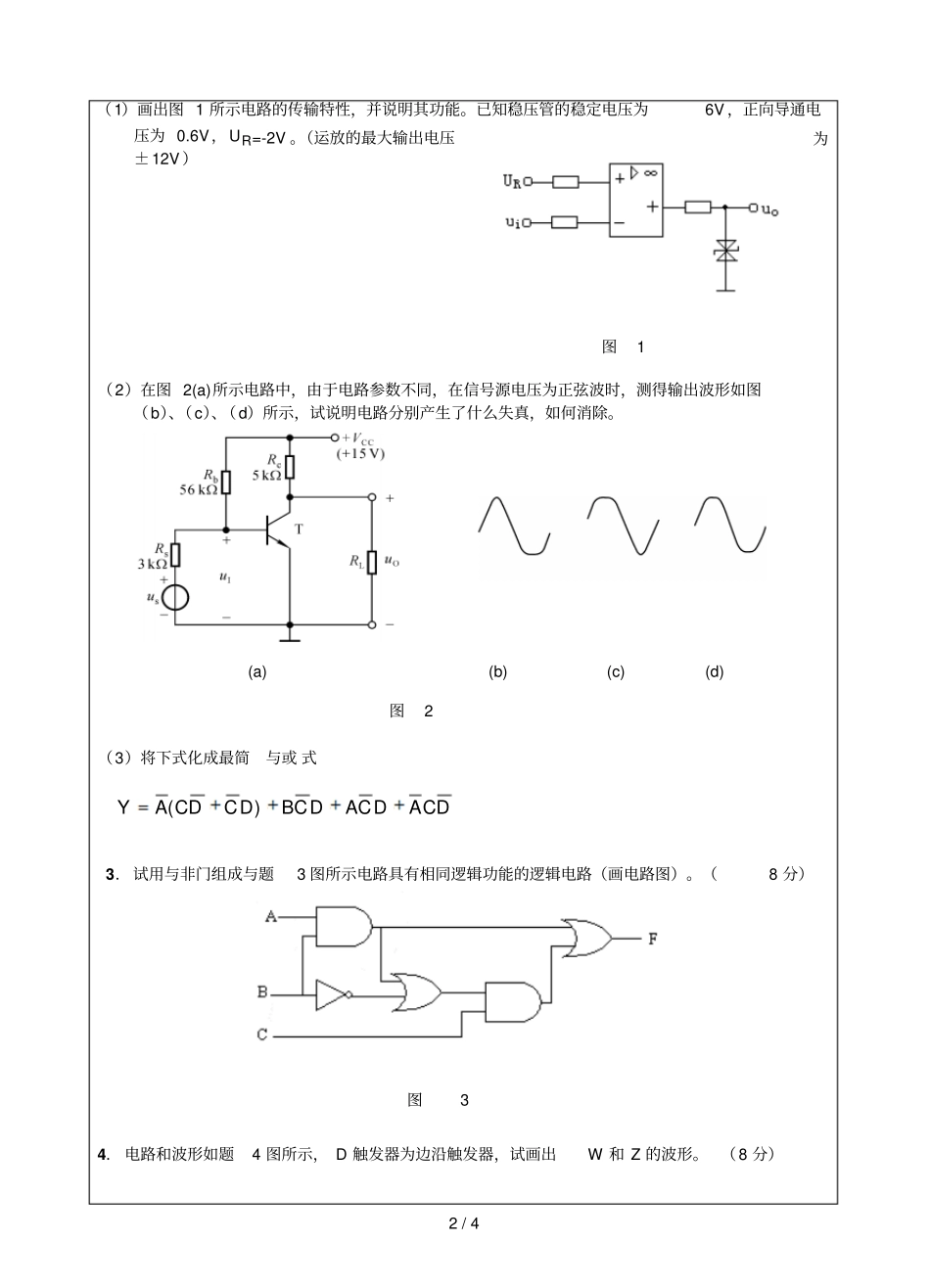

1/42011年硕士研究生复试试题1．多项选择题（每题3分，共18分）（1）一个放大电路具有直流电流负反馈和交流电压并联负反馈，则这些反馈的作用是（）（）（）（）（）A．稳定输出电压B．稳定输出电流C．增大输入电阻D．减小输入电阻E．稳定工作点电流（2）下列说法中正确的有（）（）（）（）（）A．只有电路既放大电流又放大电压，才称其有放大作用B．可以说任何放大电路都有功率放大作用C．射极输出器电压放大倍数小于1，所以无功率放大作用D．放大电路必须加上合适的直流电源才能有功率放大作用E．共基极电路的电流放大倍数小于1，所以无功率放大作用（3）下列说法中错误的是（）（）（）（）（）A．运算放大电路中一般均引入负反馈B．在运算放大电路中，集成运放的反相输入端均为虚地C．凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系D．同相运算放大电路可以克服共模信号E．反相运算放大电路中有“虚地“现象（4）在以下各种电路中，属于时序电路的有（）（）（）（）（）。A.反相器B.编码器C.寄存器D.数据选择器E．触发器（5）属于ROM类的器件有（）（）（）（）（）。A．SRAMB．快闪存储器（FlashMemory）C．PROMD．EPROME．DRAM（6）CMOS门电路，由于其阈值电压约为电源电压的一半，输入电流较TTL门电路小，因而（）。A．其噪声容限较TTL电路小B．其抗干扰能力较TTL电路稍差C．其抗干扰能力与电源电压无关D．其功耗比TTL电路小E．其驱动能力比TTL电路小2．计算题（每题6分，共18分）2/4（1）画出图1所示电路的传输特性，并说明其功能。已知稳压管的稳定电压为6V，正向导通电压为0.6V，UR=-2V。（运放的最大输出电压为±12V）图1（2）在图2(a)所示电路中，由于电路参数不同，在信号源电压为正弦波时，测得输出波形如图（b）、（c）、（d）所示，试说明电路分别产生了什么失真，如何消除。(a)(b)(c)(d)图2（3）将下式化成最简与或式DCADCADCBDCDCAY)(3．试用与非门组成与题3图所示电路具有相同逻辑功能的逻辑电路（画电路图）。（8分）图34．电路和波形如题4图所示，D触发器为边沿触发器，试画出W和Z的波形。（8分）3/4图45．在图5所示电路中所有的管子均为硅管，T3、T4的PCM=1W，VCES=2V，ICM=1A，V（BR）CEO>30V。A为理想运放。求：（1）估算允许的最大不失真输出功率POMAX。（2）分别说明T2管及D3、D4的作用。（3）电路中是否存在反馈？若有，指出反馈类型。（4）计算为获得最大输出功率POMAX，输入正弦电压的有效值Vi应为多大？（12分）图54．电路如图6所示，已知β、gm，rbe2，电容对信号可看作短路。（1）画出电路的低频微变等效电路。（2）写出放大电路的电压放大倍数iOuUUA和SOusUUA的表达式。(3)求输入电阻Ri和输出电阻Ro的表达式。（14分）图65．写出图7(a)、(b)所示电路的输出电压与输入电压的关系。假设运放具有理想特性。（14分）4/4
