江苏盐城2017届中考物理微专题七动态电路复习试题VIP免费

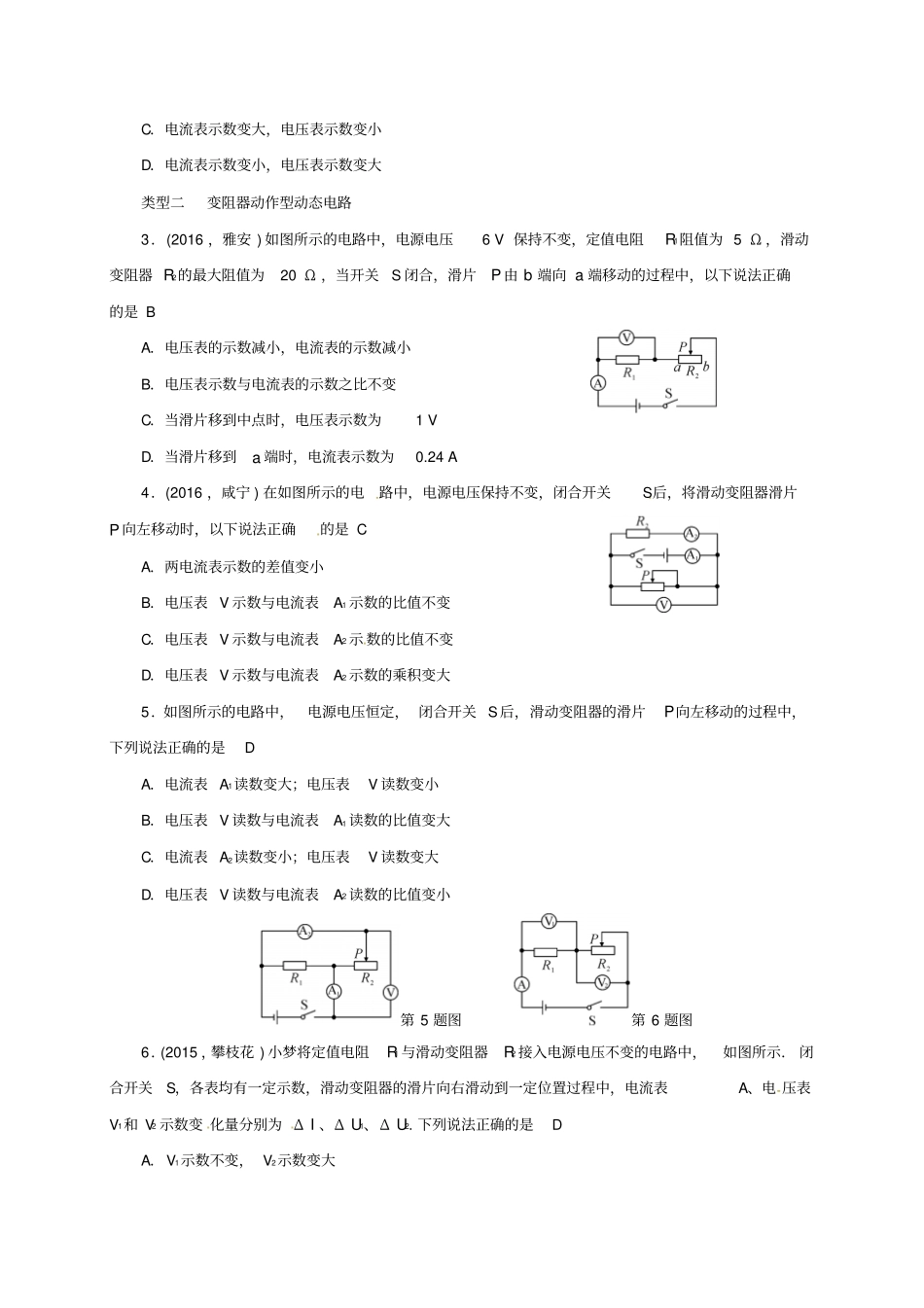

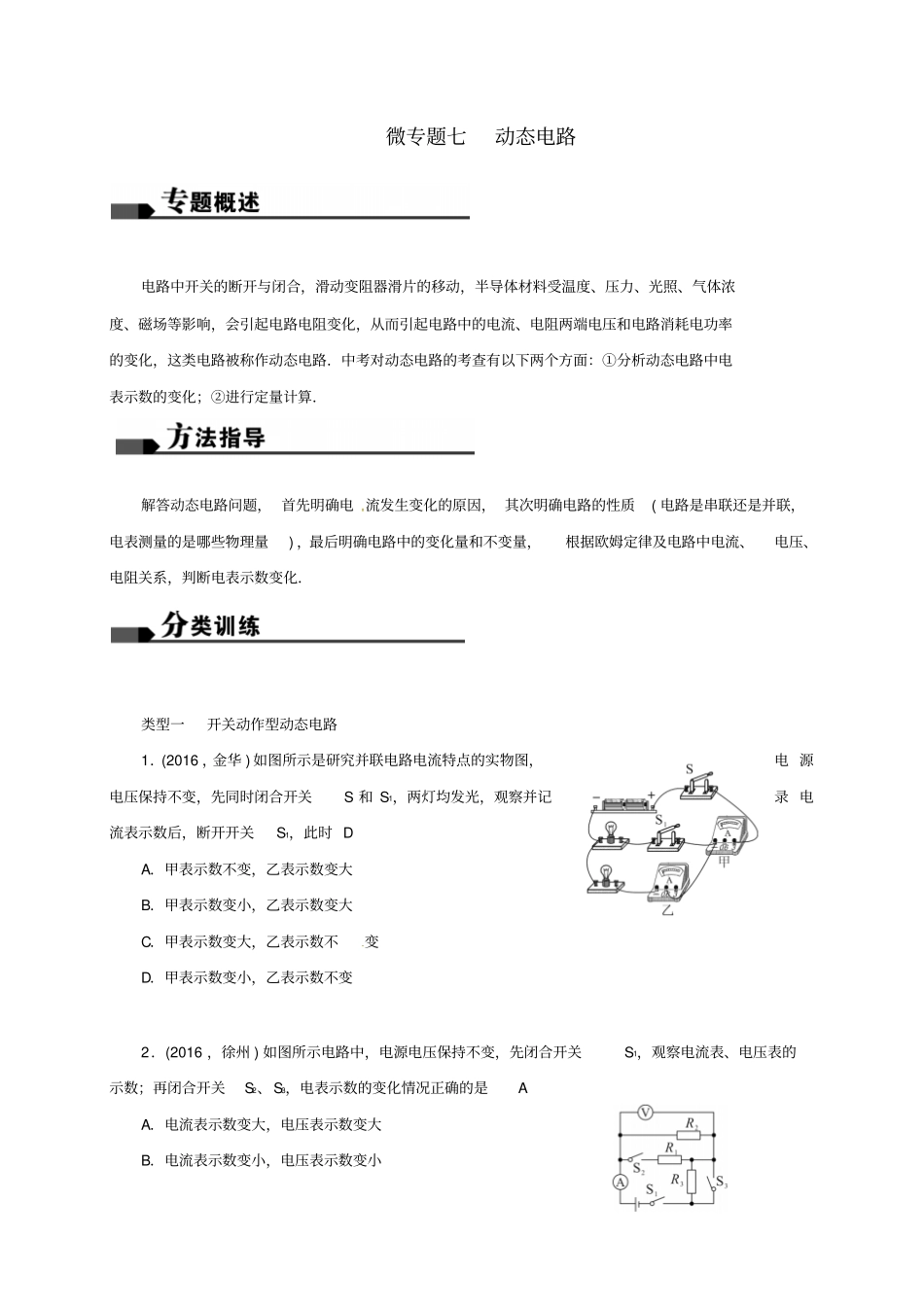

微专题七动态电路电路中开关的断开与闭合，滑动变阻器滑片的移动，半导体材料受温度、压力、光照、气体浓度、磁场等影响，会引起电路电阻变化，从而引起电路中的电流、电阻两端电压和电路消耗电功率的变化，这类电路被称作动态电路．中考对动态电路的考查有以下两个方面：①分析动态电路中电表示数的变化；②进行定量计算．解答动态电路问题，首先明确电流发生变化的原因，其次明确电路的性质(电路是串联还是并联，电表测量的是哪些物理量)，最后明确电路中的变化量和不变量，根据欧姆定律及电路中电流、电压、电阻关系，判断电表示数变化．类型一开关动作型动态电路1．(2016，金华)如图所示是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时DA．甲表示数不变，乙表示数变大B．甲表示数变小，乙表示数变大C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变2．(2016，徐州)如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是AA．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大类型二变阻器动作型动态电路3．(2016，雅安)如图所示的电路中，电源电压6V保持不变，定值电阻R1阻值为5Ω，滑动变阻器R2的最大阻值为20Ω，当开关S闭合，滑片P由b端向a端移动的过程中，以下说法正确的是BA．电压表的示数减小，电流表的示数减小B．电压表示数与电流表的示数之比不变C．当滑片移到中点时，电压表示数为1VD．当滑片移到a端时，电流表示数为0.24A4．(2016，咸宁)在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是CA．两电流表示数的差值变小B．电压表V示数与电流表A1示数的比值不变C．电压表V示数与电流表A2示数的比值不变D．电压表V示数与电流表A2示数的乘积变大5．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是DA．电流表A1读数变大；电压表V读数变小B．电压表V读数与电流表A1读数的比值变大C．电流表A2读数变小；电压表V读数变大D．电压表V读数与电流表A2读数的比值变小第5题图第6题图6．(2015，攀枝花)小梦将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表A、电压表V1和V2示数变化量分别为ΔI、ΔU1、ΔU2.下列说法正确的是DA．V1示数不变，V2示数变大B．V1示数变小，V1示数和电流表示数之比变小C．V2示数变大，ΔU1＞ΔU2D．电流表示数变小，ΔU1ΔI不变7．(2016，新疆)如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则BA．电压表的示数变大，灯变暗B．电流表的示数变小，灯变暗C．电压表的示数不变，总功率变大D．电流表的示数变大，总功率变小第7题图第8题图8．(2016，巴中)如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b向a端移动过程中，小灯泡L始终发光(忽略温度对小灯泡电阻的影响)，下列说法正确的是DA．电流表示数变小B．小灯泡的实际功率变小C．电压表V2的示数与电流表A的示数的比值变大D．电压表V1与电压表V2示数之和保持不变9．如图所示，电源电压恒为4.5V，灯泡L标有“3V0.9W”字样，在不损坏电路元件的情况下，下列判断正确的是AA．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大类型三半导体材料型动态电路10．(2015，淄博)如图所示，电源电压保持不变，热敏电阻R2的阻值随温度的升高而减小．闭合开关，当温度降低时DA．电压表示数变大，电路消耗的总功率变大B．电压表示数变大，电路消耗的总功率变小C．电压表示数变小，电路消耗的总功率变大D．电压表示数变小，电路消耗的总功率变小11．(2016，玉林)如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，...
