污水管网施工组织设计分析VIP专享VIP免费

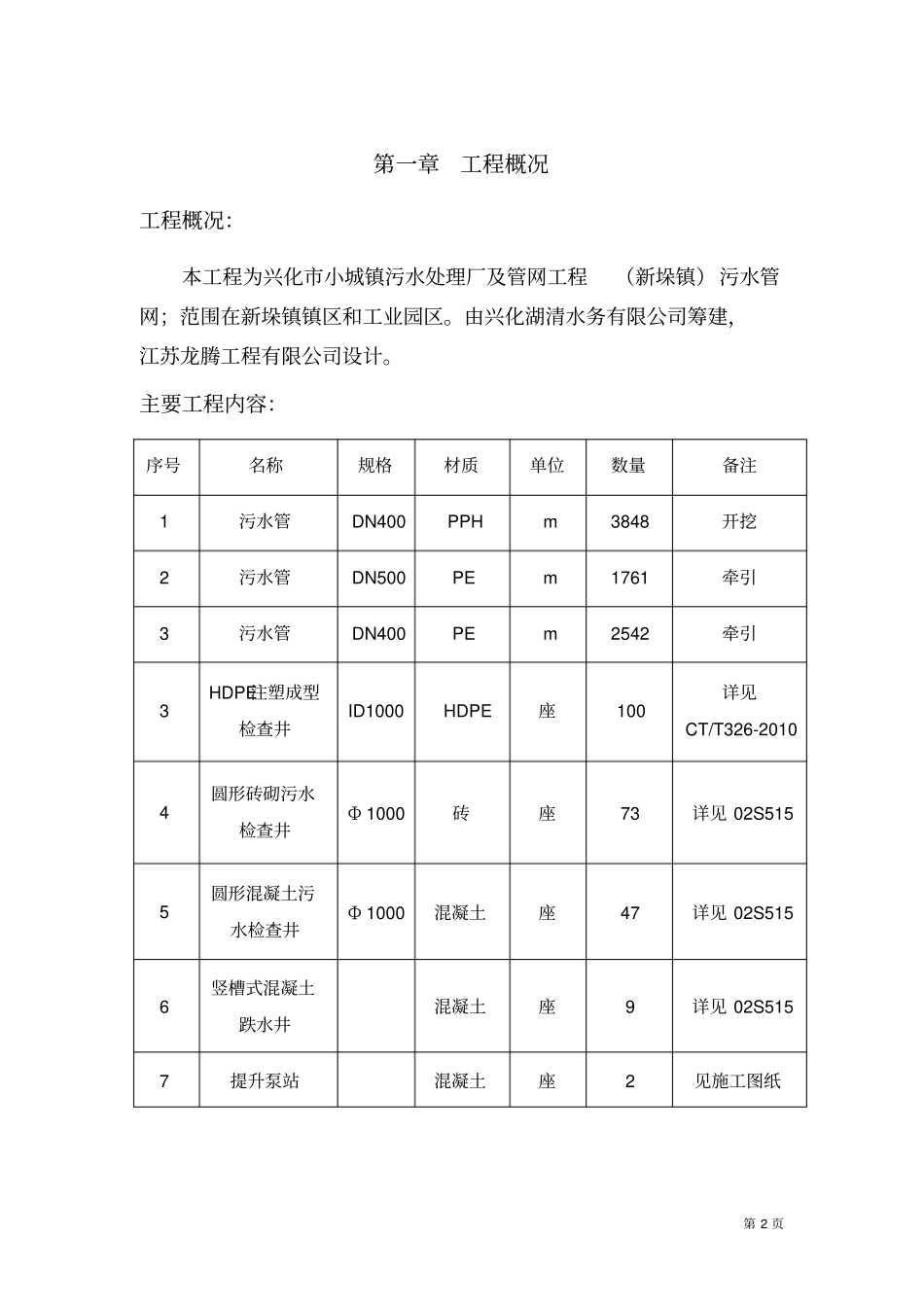

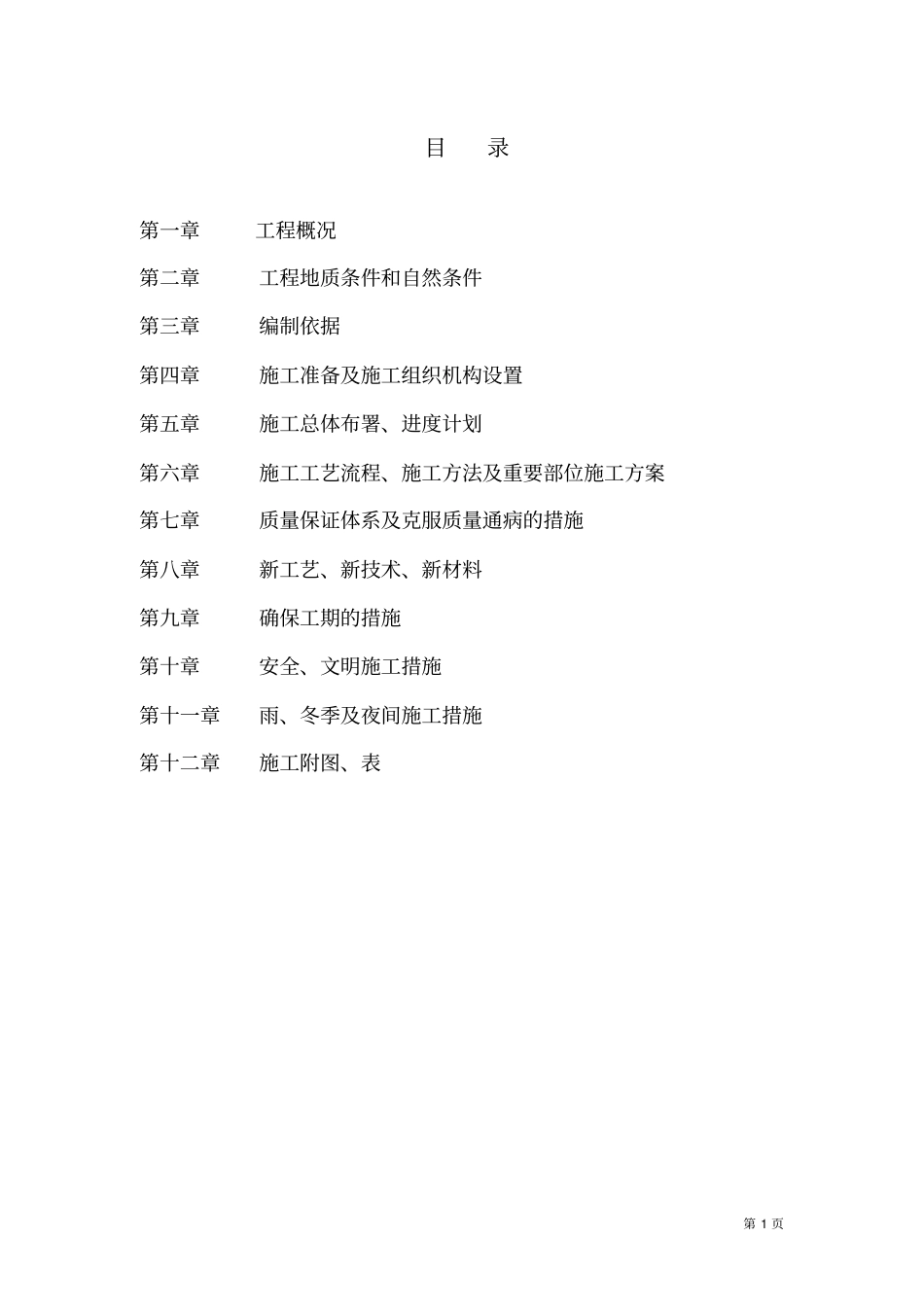

第1页目录第一章工程概况第二章工程地质条件和自然条件第三章编制依据第四章施工准备及施工组织机构设置第五章施工总体布署、进度计划第六章施工工艺流程、施工方法及重要部位施工方案第七章质量保证体系及克服质量通病的措施第八章新工艺、新技术、新材料第九章确保工期的措施第十章安全、文明施工措施第十一章雨、冬季及夜间施工措施第十二章施工附图、表第2页第一章工程概况工程概况：本工程为兴化市小城镇污水处理厂及管网工程（新垛镇）污水管网；范围在新垛镇镇区和工业园区。由兴化湖清水务有限公司筹建，江苏龙腾工程有限公司设计。主要工程内容：序号名称规格材质单位数量备注1污水管DN400PPHm3848开挖2污水管DN500PEm1761牵引3污水管DN400PEm2542牵引3HDPE注塑成型检查井ID1000HDPE座100详见CT/T326-20104圆形砖砌污水检查井Ф1000砖座73详见02S5155圆形混凝土污水检查井Ф1000混凝土座47详见02S5156竖槽式混凝土跌水井混凝土座9详见02S5157提升泵站混凝土座2见施工图纸第3页设计污水自流、提升系统：W51检查井自经一路北段沿经一路西侧自流至大金兴路北侧W68检查井；W68检查井沿大金兴路北侧向东自流至施公路东侧W83检查井；W83检查井沿施公路东侧向北至1#提升泵站；经1#提升泵站将污水提升至W1检查井，沿施公路东侧向北自流、汇集至振兴路W20检查井。W5-8a检查井自经一路南段沿经一路西侧自流至纬一路西侧W5-10检查井；W5-10检查井沿纬一路北侧自流至施公路W5检查井；再有W5检查井汇集至振兴路W20检查井。W120-1检查井自经一路南段沿经一路东侧自流至振兴路西侧W20-17检查井；W20-17检查井沿振兴路北侧汇集至振兴路W20检查井；W104检查井自施东路北侧沿施东路东侧汇集至振兴路W120检查井；W120-1检查井自建新路北侧沿建新路西侧至振兴路W120-5检查井；再有W120-5检查井沿振兴路北侧向西汇集至W120检查井；W120检查井沿施东路东侧向北汇集至W129检查井；W128-1检查井沿建新路西侧向北至W128-4检查井，W128-4检查井沿建新路北侧向东汇集至W128检查井，W128检查井再沿施东路东侧向北汇集至W129检查井；W129-1检查井沿施东路东侧向南汇集至W129检查井；W129检查井再汇集至2#提升泵站；经2#提升泵站将污水提升至府前路W12-1检查井，再有W12-1检查井沿府前路北侧向西至施公路W12检查井；W12检查井沿施公路东侧向北自流、汇集至振兴路W20检查井。第4页W20检查井沿振兴路北侧向东至进厂段W24检查井；W24检查井向北自流至W50检查井；W50检查井自流、汇集至兴化市新垛镇污水处理厂。第二章工程地质条件和自然条件工程地质概况：根据图纸、结合污水处理厂泰州市金煜岩土工程勘察有限公司提供《兴化市小城镇污水处理厂工程新垛镇污水处理厂岩土工程勘察报告》及现场自然条件分析得知：场地土可分为5层，逐层分述如下：①层耕土：灰黑色，以粉质粘土为主，含大量植物茎须，尚紧，不均匀，工程特性较差。本层场区普遍存在，本层厚度:0.3～0.4m。②层粉质粘土：灰褐色、灰黄色，稍有光泽，无摇振反应，中等干强度,中等韧性，含FeMn质结核，软塑～可塑。中等压缩性，工程特性一般。场区普遍存在，本层厚度:1.8～2.5m。③层淤泥质粉质粘土：灰黑色，稍有光泽，无摇振反应，中等干强度,中等韧性，流塑，局部夹灰色稍密状粉土透镜体。高压缩性，工程特性差。场区普遍分布，为本区软弱下卧层。场区普遍存在，本层厚度:6.2～8.0m。④层粉质粘土：灰黑色向下渐转灰黄色，含FeMn质结核，稍有光泽，无摇振反应，中等干强度,中等韧性，软塑～可塑。中等压缩性，工程特性一般，场区普遍存在，本层厚度5.0～6.3m。⑤层粉土：灰黄色，青灰色，很湿～湿，中密，摇振反应中等，低干强度,低韧性，中等压缩性，工程特性较好，本层场区普遍存在，第5页厚度大于9米，本层未钻透。施工时，管道及检查井主要开挖至二、三层土层。沿线地形及自然条件本工程位于兴化市新垛镇区及工业园区；进场段管网埋设深度较深，管道走向基本位于园区道路一侧绿化内，多处穿越河道、路面；镇区污水管网位于镇区路面上，地下管线较多，路面狭窄，交通量大，施工难度较大。第三章编制依据1.江苏龙腾工程设计有限公司进行设计...
