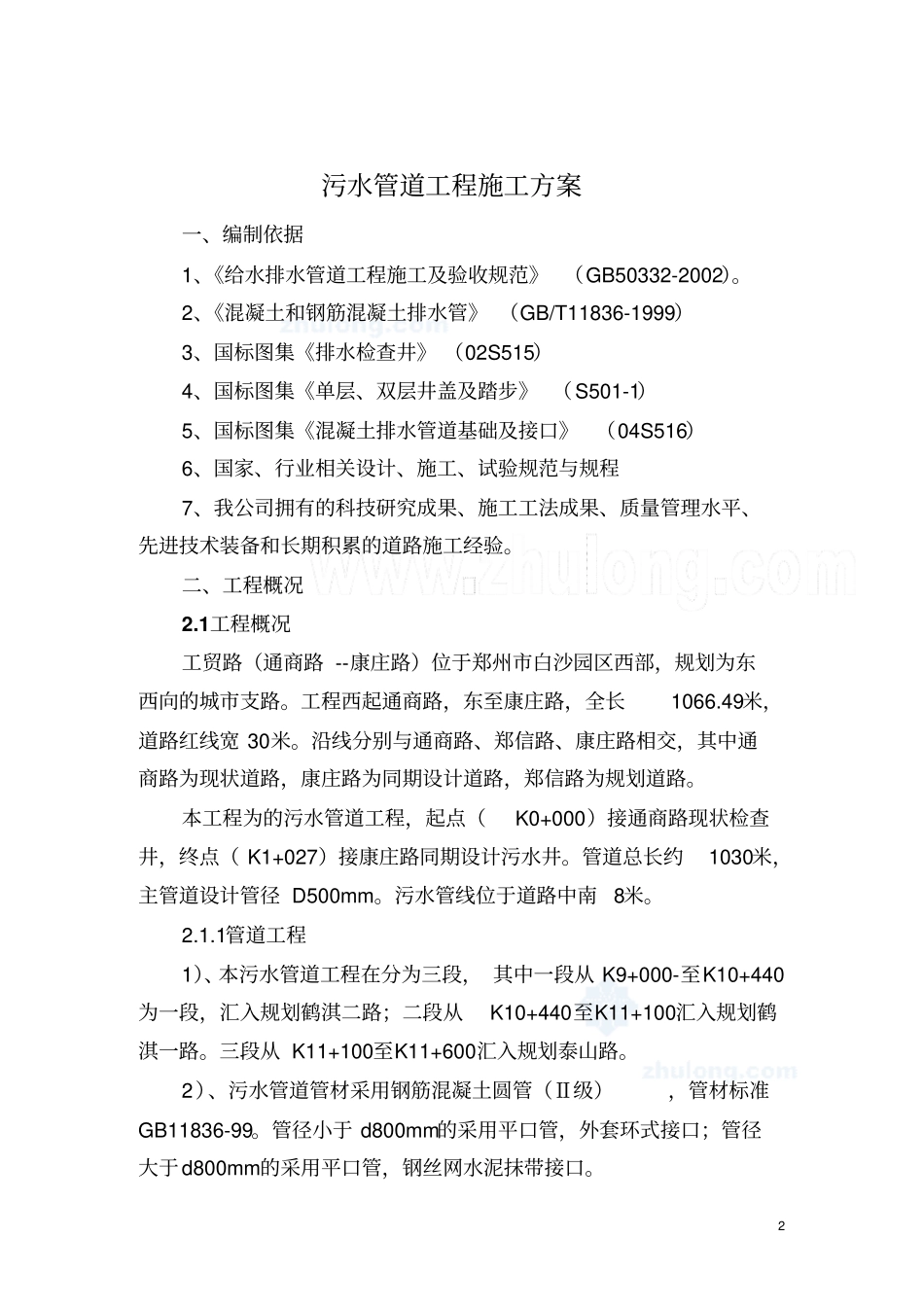

1郑州市白沙园区工贸路工程（通商路-康庄路）污水专项施工方案编制单位：河南五建建设集团有限公司编制人：审核：2污水管道工程施工方案一、编制依据1、《给水排水管道工程施工及验收规范》（GB50332-2002）。2、《混凝土和钢筋混凝土排水管》（GB/T11836-1999）3、国标图集《排水检查井》（02S515）4、国标图集《单层、双层井盖及踏步》（S501-1）5、国标图集《混凝土排水管道基础及接口》（04S516）6、国家、行业相关设计、施工、试验规范与规程7、我公司拥有的科技研究成果、施工工法成果、质量管理水平、先进技术装备和长期积累的道路施工经验。二、工程概况2.1工程概况工贸路（通商路--康庄路）位于郑州市白沙园区西部，规划为东西向的城市支路。工程西起通商路，东至康庄路，全长1066.49米，道路红线宽30米。沿线分别与通商路、郑信路、康庄路相交，其中通商路为现状道路，康庄路为同期设计道路，郑信路为规划道路。本工程为的污水管道工程，起点（K0+000）接通商路现状检查井，终点（K1+027）接康庄路同期设计污水井。管道总长约1030米，主管道设计管径D500mm。污水管线位于道路中南8米。2.1.1管道工程1）、本污水管道工程在分为三段，其中一段从K9+000-至K10+440为一段，汇入规划鹤淇二路；二段从K10+440至K11+100汇入规划鹤淇一路。三段从K11+100至K11+600汇入规划泰山路。2）、污水管道管材采用钢筋混凝土圆管（Ⅱ级），管材标准GB11836-99。管径小于d800mm的采用平口管，外套环式接口；管径大于d800mm的采用平口管，钢丝网水泥抹带接口。33）、一段其中K9+000-K9+425.945管径为d300mm，埋设深度约1.88-2.7米，K9+425.945至K9+993.748管径为d400mm，埋设深度为2.8-米至3.73米左右，K9+993.748至K10+440管径为d500mm，埋设深度为3.62米至4.92米左右，二段从K10+440至K11+100管径为d300mm，埋设深度为2.42米至3.16米左右。三段从K11+100至K11+600管径为d300mm，埋设深度为1.83米至2.67米左右。4）、污水管道中共设置9处西向预埋污水支管d300mm,，2处西向预埋污水支管d400mm。2处东向预埋污水支管d400mm。预埋污水支管d500mm东向2处，预埋污水支管d600mm西向2处，管口暂用M7.5混合砂浆砌MU10砖封堵，不得进土进水。2.1.2检查井工程1）、全线共设75座污水检查井。检查井选用Φ1000mm圆形砖砌污水检查井。2）、检查井井盖、支座采用Φ700mm重型球墨铸铁井盖、支座。2.2.1检查井砌筑1）、井底基础应与管道基础同时浇筑。检查井内流槽，宜与井壁同时进行砌筑，表面应采用砂浆分层压实抹光，流槽应与上下游管道底部接顺，管道内底高程应符合规范的规定。2）、在井室砌筑时，应同时安装踏步，位置应准确，踏步安装后，在砌筑砂浆或砼未达到规定抗压强度前不得踩踏。3)、在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁衔接自应严密，预留支管管口宜采用低强度等级砂浆砌筑封口抹平。4)、检查井盖板配筋参见选用图集。45)、检查井除按照选用图集施工外，还应按以下要求加固：内外壁全部用1:2防水砂浆抹面，抹至检查井顶部，外壁后20mm，内壁后15mm。井基础改用C20砼，井基础厚度20cm，井基础直径放大30cm。将井框坐在吧小于5cm后的C20混凝土上的同时，在路基面层下采用1.6m1.6m,后的20cm的C20混凝土满包井框和井筒，混凝土以下回填材料为水泥稳定土（水泥：土=6:94），回填范围为井周围50cm，并且回填时须分层对称回填、夯实，满足压实度要求。6）、在施工中除道路交叉口检查井井位不能移动外，其余各井均以不管为原则，可适当移动，移动距离部不能大于3米，且不与其他管线冲突。2.3.1土方回填土方回填采用机械结合人工方法，管道经闭水试验符合设计及技术规范要求后进行回填。1、回填土应分层铺填，每层松铺厚度不大于30cm，在管道两侧同时进行。2、回填土夯实采用压路机及蛙式打夯机械，对边角等部位采用蛙式打夯机夯实。管顶以上采用压路机进行。每层夯实后必须进行土方密实度检测，达到回填土密实要求后，方可进行上一层土的回填。3、回填土土质必须符合回填要求，严禁用淤泥、腐植土、垃圾土等不符合要求的土回填。52.4自然条件本工程...
