污水管道施工组织方案剖析VIP专享VIP免费

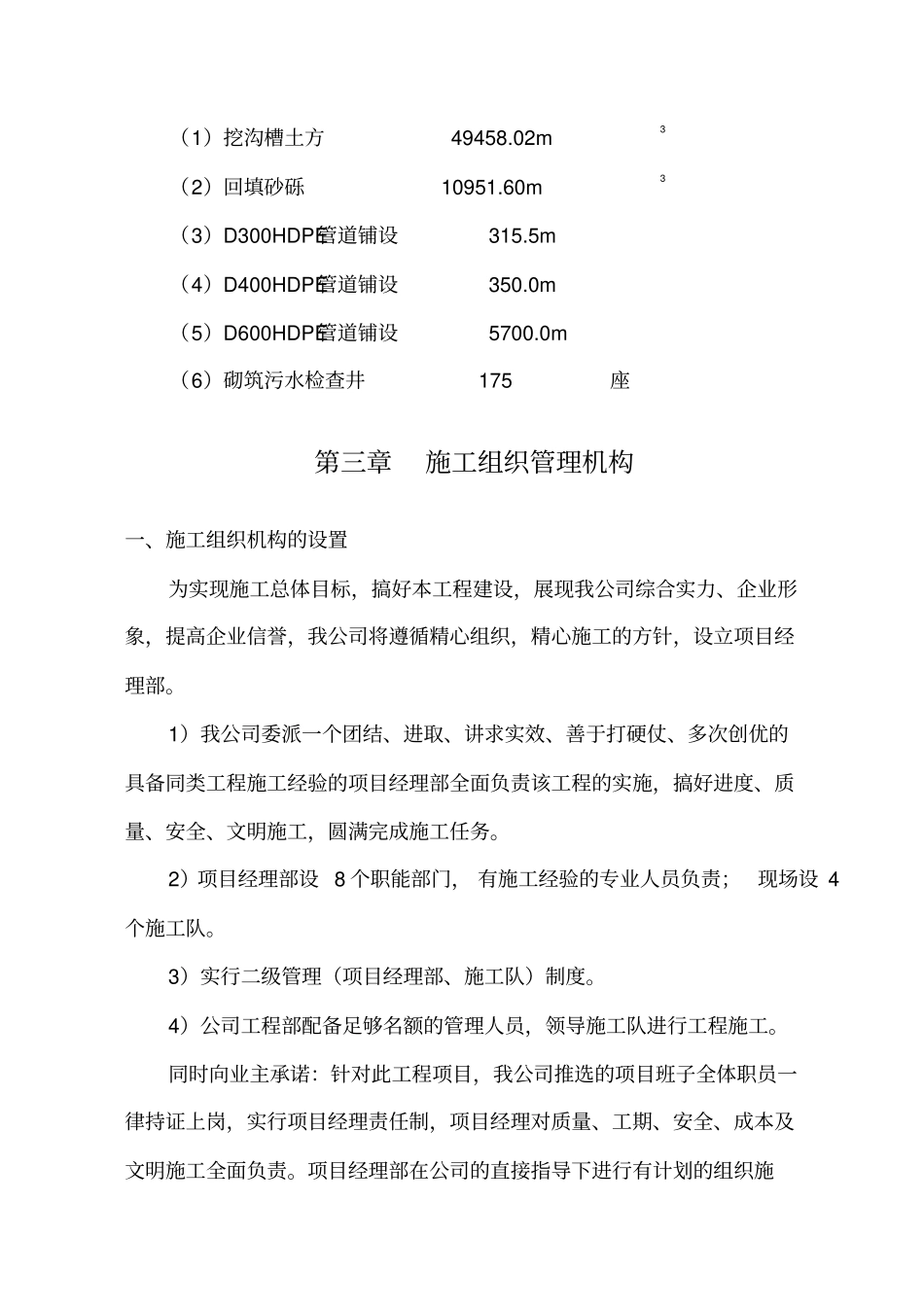

污水管道施工组织方案第一章编制依据一、编制依据1、繁峙县南循环工程设计图纸；2、《给水排水管道工程施工及验收规范》（GB50268-2008）；3、我公司工程技术管理及机械设备装备情况。二、编制说明1、我公司在监理工程师的监督、检查和指导下，严格按照招标文件、设计图纸和技术规范的要求，精心组织、精心施工，把繁峙县南循环工程建成优质工程。2、我们的质量目标是确保中标工程一次性交验达到合格工程。施工中，我们将建立健全质量保证体系，精心施工，科学管理，确保质量目标的实现。3、根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。4、本施工组织设计的编制，由项目部总工程师组织技术负责人、质检、试验、安全等有关人员，共同研究、商讨、编制。根据本工程特点，力求施工组织设计重点突出，实施性强。5、本施工组织设计是根据施工现场为基础，结合各种施工技术规范。为实现畅通工程、提高城市综合运输能力”作贡献。本着“质量第一、安全第一、确保工期，精心组织，精心施工”的宗旨而编制。6、本施工组织设计包括道路工程和管道工程的施工方案。我公司将严格照本施工组织设计的内容，认真组织工程的实施。在分项工程开工前，我们将编制更为详细的施工方案。第二章工程概况一、工程概况1、南环K0+000～K5+339.818长5.340公里，路基宽度为23米，（其中K3+600～K4+350段路基宽度为20米）；西环路K0+000～K0+710延伸长0.710公里，路基宽度为20米。2、管道布置污水管道位于道路中心线以北3.5米处。3、管材、管件及基础污水管道管材采用HDPE双壁波纹管，环刚度大于8KN/m2，管道接口采用橡胶圈接口，基础采用砂石基础，垫层厚度为15㎝。每40m设一个污水检查井。污水纵向主管道南环K0+000～K0+350采用DN400HDPE双壁波纹管、K0+350～K5+339.818及西环K0+000～K0+710采用DN600HDPE双壁波纹管；支管采用DN300HDPE双壁波纹管。4、构筑物（1）检查井预制井筒、预制偏口，混凝土强度等级为C30。（2）井盖及井盖座：采用直径700重型铸铁井座。二、污水管工程量1、污水工程（1）挖沟槽土方49458.02m3（2）回填砂砾10951.60m3（3）D300HDPE管道铺设315.5m（4）D400HDPE管道铺设350.0m（5）D600HDPE管道铺设5700.0m（6）砌筑污水检查井175座第三章施工组织管理机构一、施工组织机构的设置为实现施工总体目标，搞好本工程建设，展现我公司综合实力、企业形象，提高企业信誉，我公司将遵循精心组织，精心施工的方针，设立项目经理部。1）我公司委派一个团结、进取、讲求实效、善于打硬仗、多次创优的具备同类工程施工经验的项目经理部全面负责该工程的实施，搞好进度、质量、安全、文明施工，圆满完成施工任务。2）项目经理部设8个职能部门，有施工经验的专业人员负责；现场设4个施工队。3）实行二级管理（项目经理部、施工队）制度。4）公司工程部配备足够名额的管理人员，领导施工队进行工程施工。同时向业主承诺：针对此工程项目，我公司推选的项目班子全体职员一律持证上岗，实行项目经理责任制，项目经理对质量、工期、安全、成本及文明施工全面负责。项目经理部在公司的直接指导下进行有计划的组织施工，确保工程质量、工期、安全等方面全面达标。施工组织机构图第四章污水管道施工方案及方法A、测量放线（1）在本工程开工前，会同监理对业主及设计单位提供的平面坐标及高程控制点进行复测，并在条件允许的情况下，尽快与相邻工程的测量控制点、网进行联测，测量记录及结果由业主及监理审核签认后方可进入正式施工。项目经理项目总工程师生产副经理工程部质检部试验室技术部合同部安全部材料部后勤部管道施工队路面施工队附属工程施工队路基施工队（2）根据已有的高级控制点、网，结合各条施工线路走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。（3）做好各施工控制点的保护工作，竖立明显的标志牌，以防止损坏。（4）施工期间应定时对高程控制网进行复测，保证其精度。（5）具体测量方法和...
