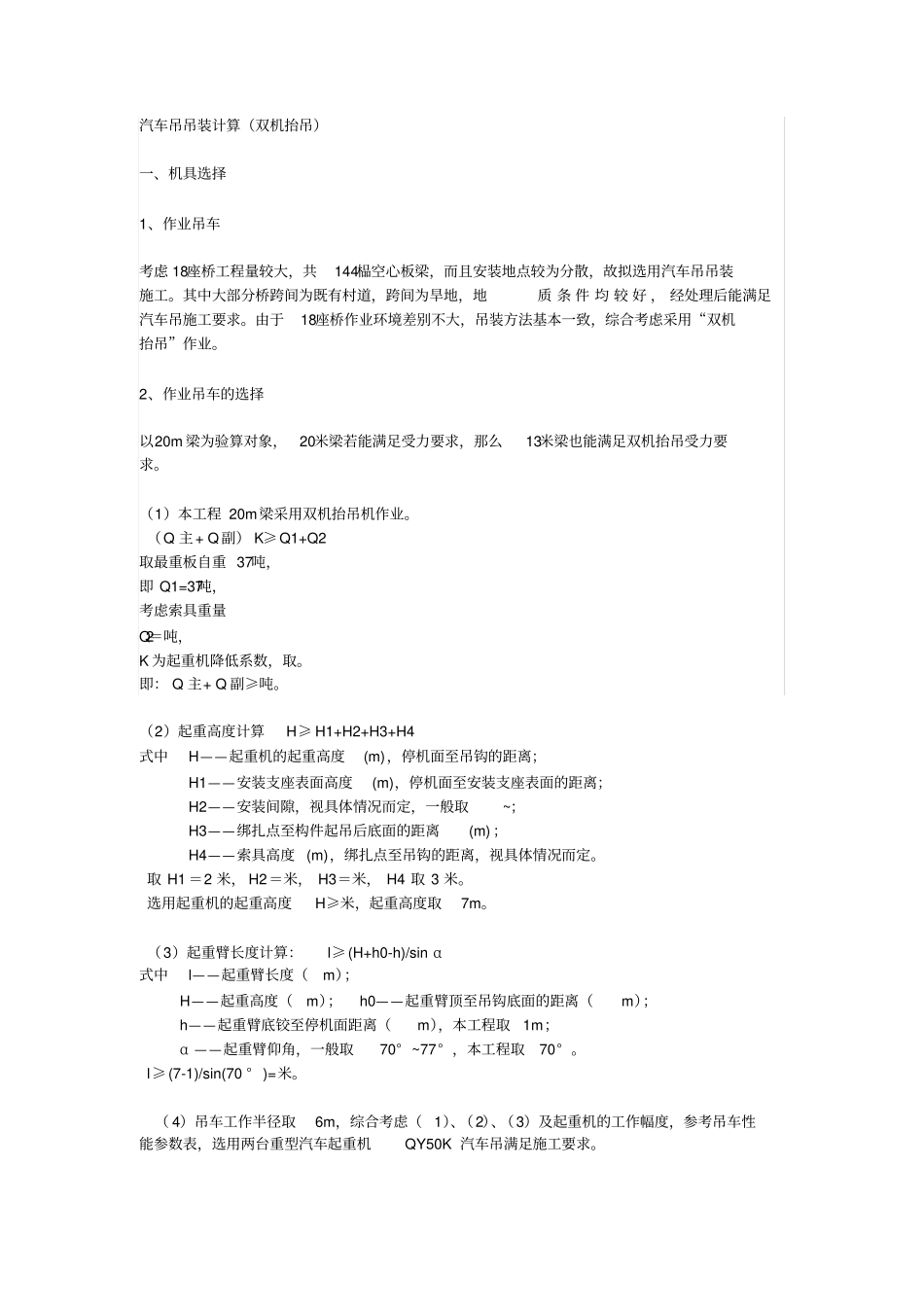

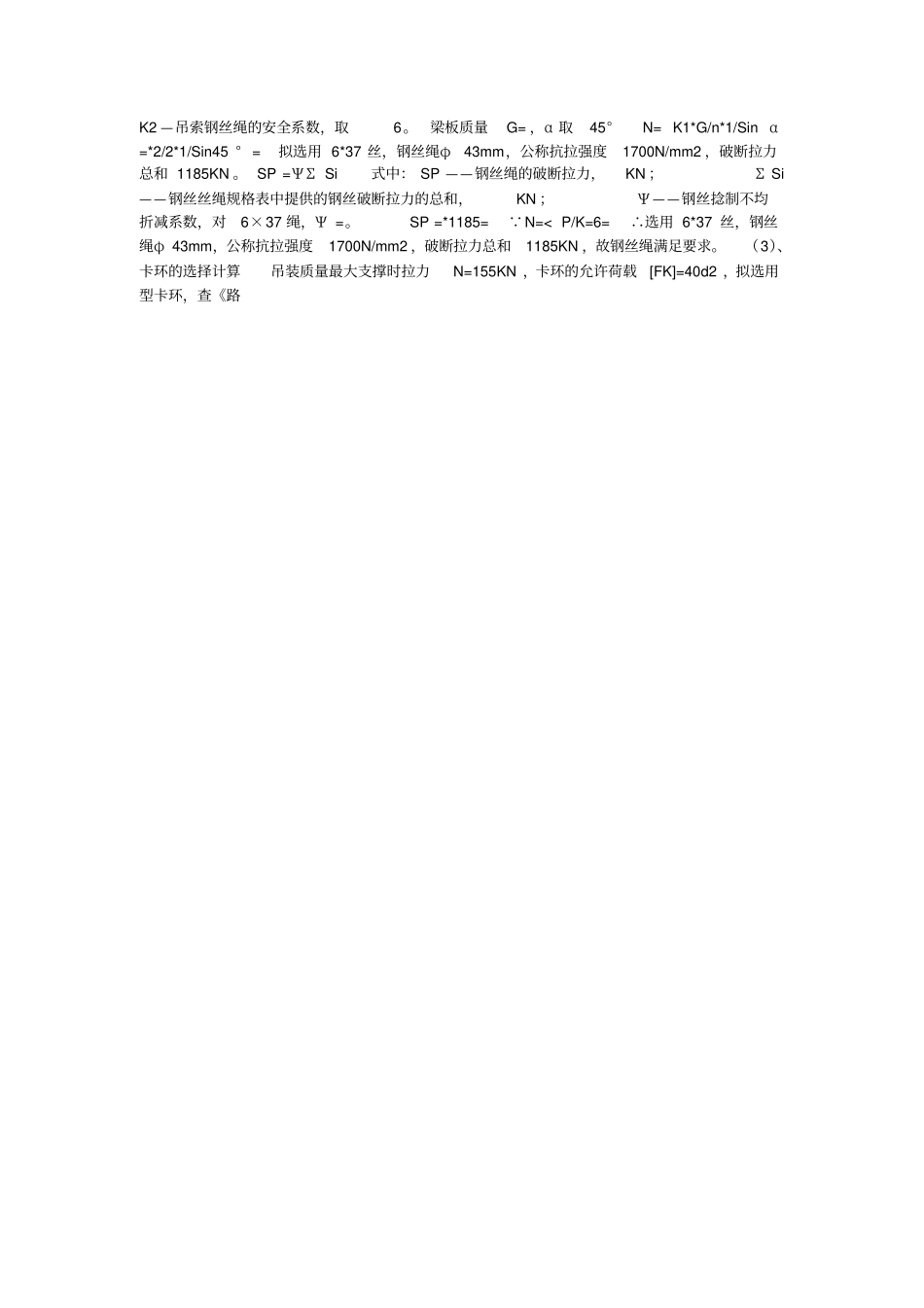

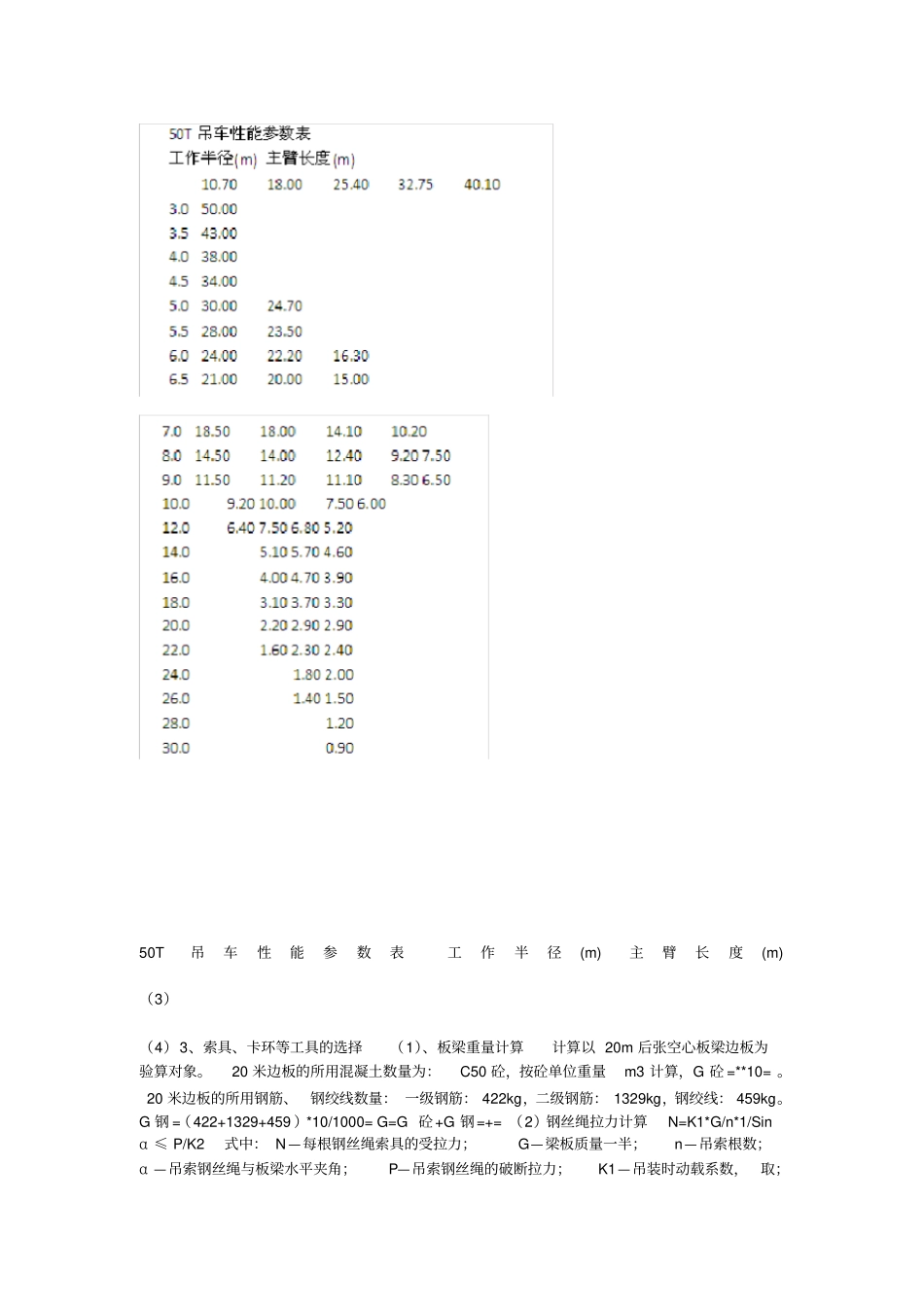

汽车吊吊装计算（双机抬吊）一、机具选择1、作业吊车考虑18座桥工程量较大，共144榀空心板梁，而且安装地点较为分散，故拟选用汽车吊吊装施工。其中大部分桥跨间为既有村道，跨间为旱地，地质条件均较好，经处理后能满足汽车吊施工要求。由于18座桥作业环境差别不大，吊装方法基本一致，综合考虑采用“双机抬吊”作业。2、作业吊车的选择以20m梁为验算对象，20米梁若能满足受力要求，那么13米梁也能满足双机抬吊受力要求。（1）本工程20m梁采用双机抬吊机作业。（Q主+Q副）K≥Q1+Q2取最重板自重37吨，即Q1=37吨，考虑索具重量Q2＝吨，K为起重机降低系数，取。即：Q主+Q副≥吨。（2）起重高度计算H≥H1+H2+H3+H4式中H——起重机的起重高度(m)，停机面至吊钩的距离；H1——安装支座表面高度(m)，停机面至安装支座表面的距离；H2——安装间隙，视具体情况而定，一般取~；H3——绑扎点至构件起吊后底面的距离(m)；H4——索具高度(m)，绑扎点至吊钩的距离，视具体情况而定。取H1＝2米，H2＝米，H3＝米，H4取3米。选用起重机的起重高度H≥米，起重高度取7m。（3）起重臂长度计算：l≥(H+h0-h)/sinα式中l——起重臂长度（m）；H——起重高度（m）；h0——起重臂顶至吊钩底面的距离（m）；h——起重臂底铰至停机面距离（m），本工程取1m；α——起重臂仰角，一般取70°~77°，本工程取70°。l≥(7-1)/sin(70°)=米。（4）吊车工作半径取6m，综合考虑（1）、（2）、（3）及起重机的工作幅度，参考吊车性能参数表，选用两台重型汽车起重机QY50K汽车吊满足施工要求。50T吊车性能参数表工作半径(m)主臂长度(m)（3）（4）3、索具、卡环等工具的选择（1）、板梁重量计算计算以20m后张空心板梁边板为验算对象。20米边板的所用混凝土数量为：C50砼，按砼单位重量m3计算，G砼=**10=。20米边板的所用钢筋、钢绞线数量：一级钢筋：422kg，二级钢筋：1329kg，钢绞线：459kg。G钢=（422+1329+459）*10/1000=G=G砼+G钢=+=（2）钢丝绳拉力计算N=K1*G/n*1/Sinα≤P/K2式中：N—每根钢丝绳索具的受拉力；G—梁板质量一半；n—吊索根数；α—吊索钢丝绳与板梁水平夹角；P—吊索钢丝绳的破断拉力；K1—吊装时动载系数，取；K2—吊索钢丝绳的安全系数，取6。梁板质量G=，α取45°N=K1*G/n*1/Sinα=*2/2*1/Sin45°=拟选用6*37丝，钢丝绳φ43mm，公称抗拉强度1700N/mm2，破断拉力总和1185KN。SP=ΨΣSi式中：SP——钢丝绳的破断拉力，KN；ΣSi——钢丝丝绳规格表中提供的钢丝破断拉力的总和，KN；Ψ——钢丝捻制不均折减系数，对6×37绳，Ψ=。SP=*1185=∵N=
