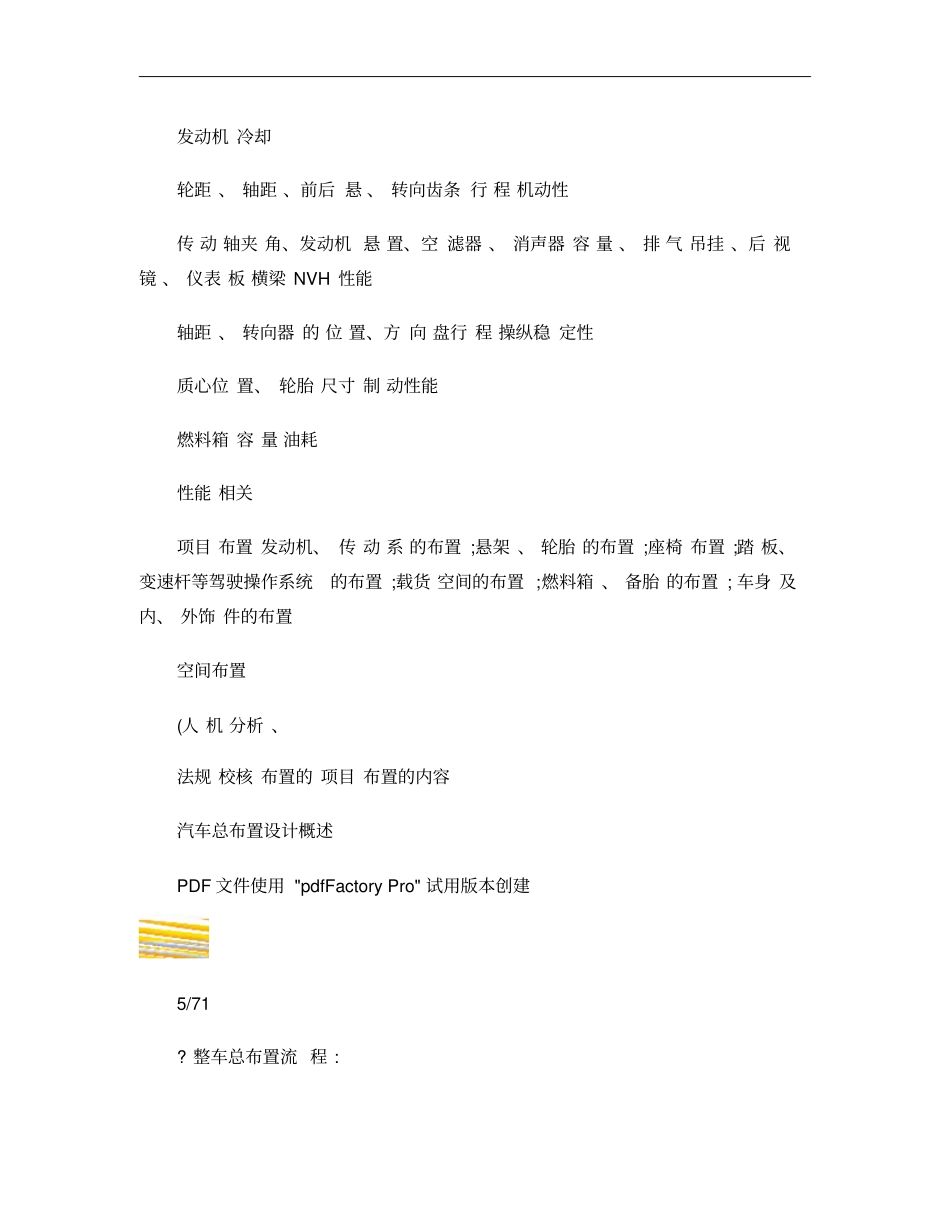

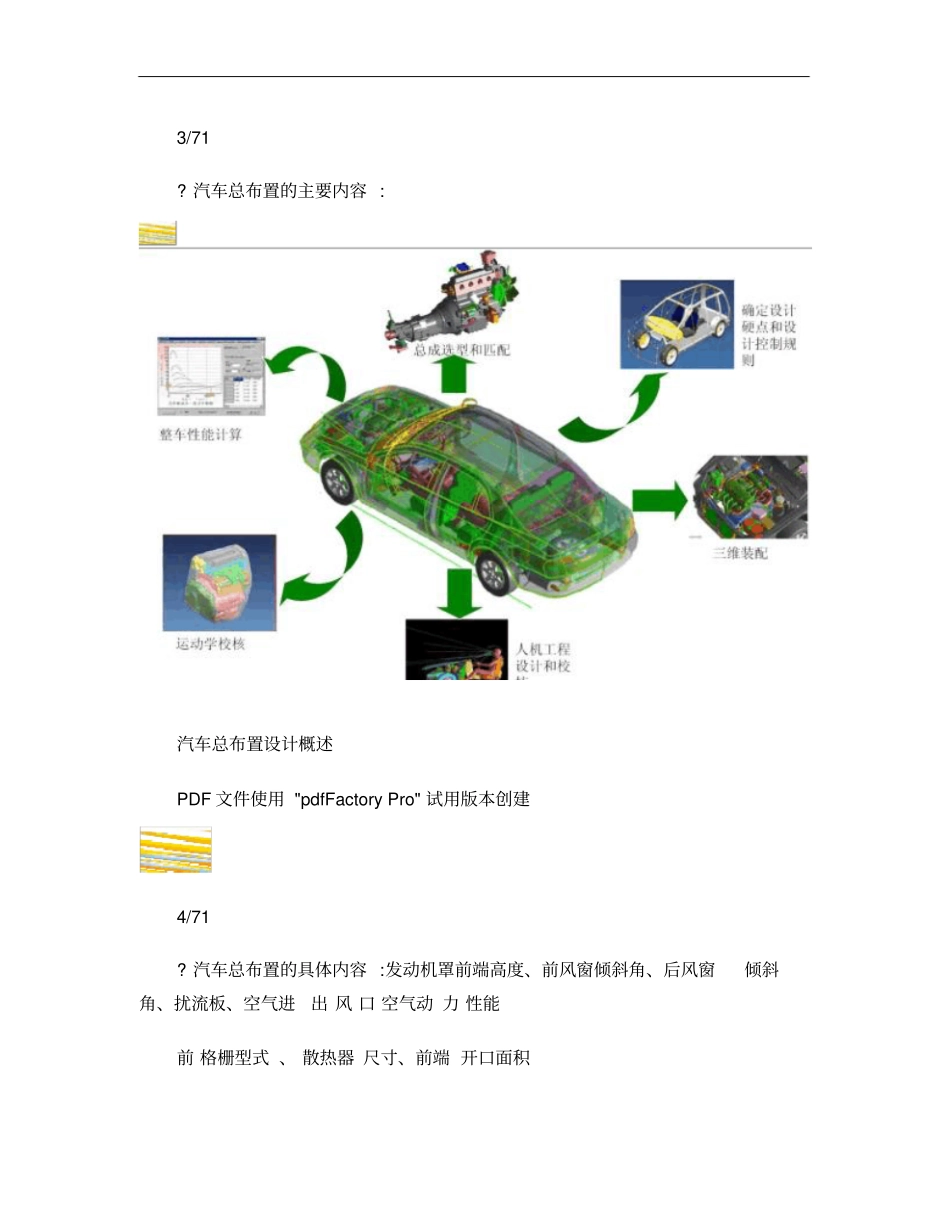

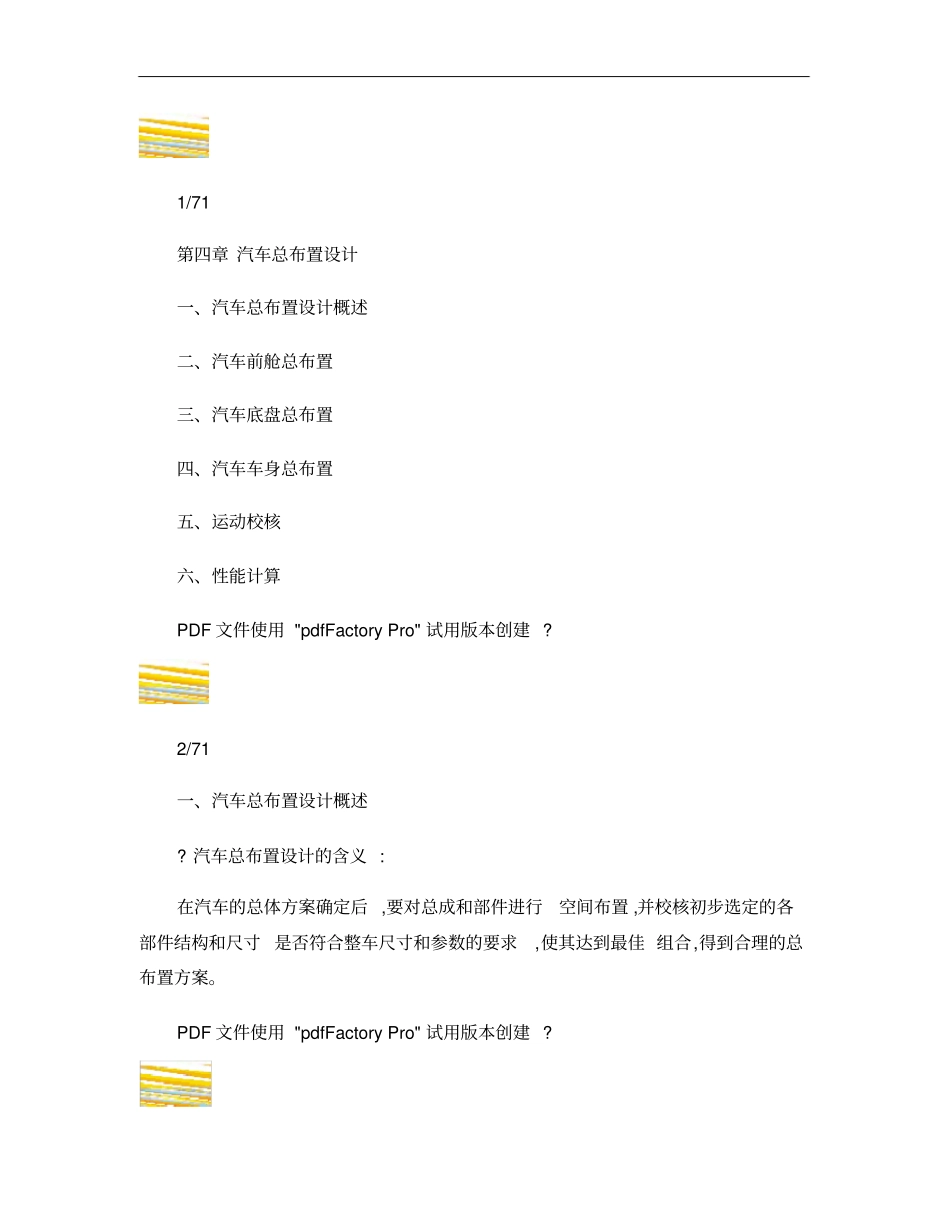

1/71第四章汽车总布置设计一、汽车总布置设计概述二、汽车前舱总布置三、汽车底盘总布置四、汽车车身总布置五、运动校核六、性能计算PDF文件使用"pdfFactoryPro"试用版本创建?2/71一、汽车总布置设计概述?汽车总布置设计的含义:在汽车的总体方案确定后,要对总成和部件进行空间布置,并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求,使其达到最佳组合,得到合理的总布置方案。PDF文件使用"pdfFactoryPro"试用版本创建?3/71?汽车总布置的主要内容:汽车总布置设计概述PDF文件使用"pdfFactoryPro"试用版本创建4/71?汽车总布置的具体内容:发动机罩前端高度、前风窗倾斜角、后风窗倾斜角、扰流板、空气进出风口空气动力性能前格栅型式、散热器尺寸、前端开口面积发动机冷却轮距、轴距、前后悬、转向齿条行程机动性传动轴夹角、发动机悬置、空滤器、消声器容量、排气吊挂、后视镜、仪表板横梁NVH性能轴距、转向器的位置、方向盘行程操纵稳定性质心位置、轮胎尺寸制动性能燃料箱容量油耗性能相关项目布置发动机、传动系的布置;悬架、轮胎的布置;座椅布置;踏板、变速杆等驾驶操作系统的布置;载货空间的布置;燃料箱、备胎的布置;车身及内、外饰件的布置空间布置(人机分析、法规校核布置的项目布置的内容汽车总布置设计概述PDF文件使用"pdfFactoryPro"试用版本创建5/71?整车总布置流程:汽车总布置设计概述PDF文件使用"pdfFactoryPro"试用版本创建汽车总布置设计概述?整车坐标系：GB/T19234-20036/71PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobile汽车总布置设计概述?整车总布置基准：1）车架上平面线（或车身地板主平面线）；2）前轮中心线；3）汽车中心线；4）地面线；5）前轮垂直线7/71PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobile汽车总布置设计概述?整车总布置图：8/71PDF文件使用"pdfFactoryPro"试用版本创建?www.fineprint.com.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobile汽车总布置设计概述?整车总布置图：9/71PDF文件使用"pdfFactoryPro"试用版本创建?www.fineprint.com.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobile二、汽车前舱总布置1）确定动力总成布置位置、安装角度。2）发动机附件布置：进气系（空滤器、进气管）、排气系（前管、催化器）、冷却系（水箱，冷却液罐）、供油系（油泵、燃油滤清器、管路）等3）制动总泵、离合器总泵布置。4）管路布置：冷却、空调、动力转向、制动、燃料等5）线束布置：电器线束、控制拉线等6）其它布置：ECU、冷凝器、蓄电池、ABS控制器、继电器盒、清洗液罐、动力转向液罐等7）前仓布置校核的内容间隙、传动轴跳动等10/71PDF文件使用"pdfFactoryPro"试用版本创建?www.fineprint.com.cn湖北汽车工业学院汽车工程系HuBeiAutomotiveIndustriesInstituteDep.ofAutomobile11/71汽车前舱总布置?准备工作:?前舱车身数模;?动力总成数模:发动机、变速箱;?发动机附件数模:水箱、风扇、前舱内已经固定的部件;?底盘件数模:副车架、转向机、控制臂、前横梁、轮胎等。12/71?动力总成的布置:汽车前舱总布置13/71动力总成的布置,要体现几个关键的尺寸:?动力总成空间间隙(上部与机舱盖的间隙,前部与冷却系统的间隙,后部与DASH的间隙,下部离地间隙?差速器中心与轮心的相对位置关系?冷却系统与前保最前点的间隙汽车前舱总布置14/71?布置要满足间隙要求:汽车前舱总布置15/71?发动机附件的布置:汽车前舱总布置16/71?管路及线束的布置:汽车前舱总布置17/71?布置要满足法规要求:汽车前舱总布置?传动轴运动校核:汽车前舱总布置18/7119/71机油标尺查看、机油滤清器、空滤器滤芯、汽油滤芯的拆卸方便性,发动机油底壳及变速箱放油螺栓的接近性,洗涤液、动力转向油、副水箱或膨胀箱冷却液、制动液加注及检测的方便性,空调系统压力检查及制冷剂加注、蓄电池电量观察的方便性,汽油泵更换的...
