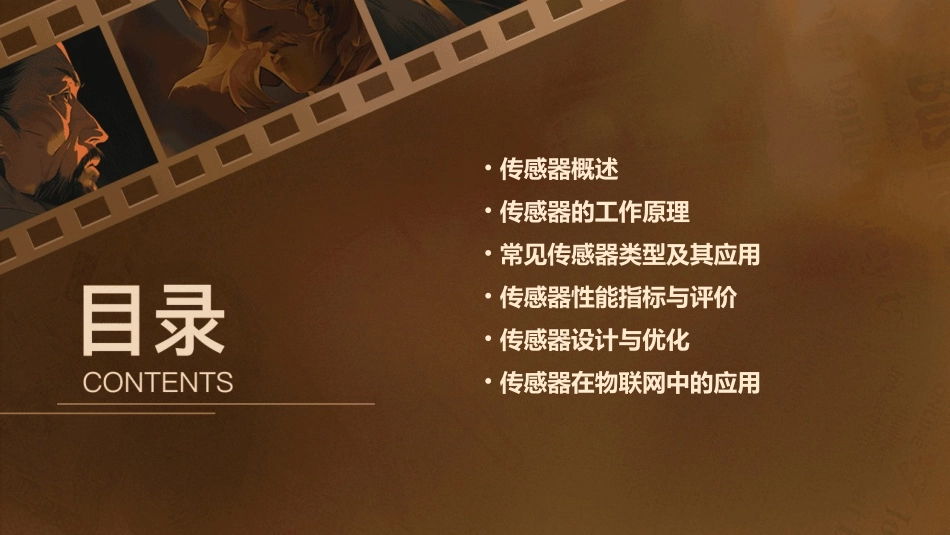

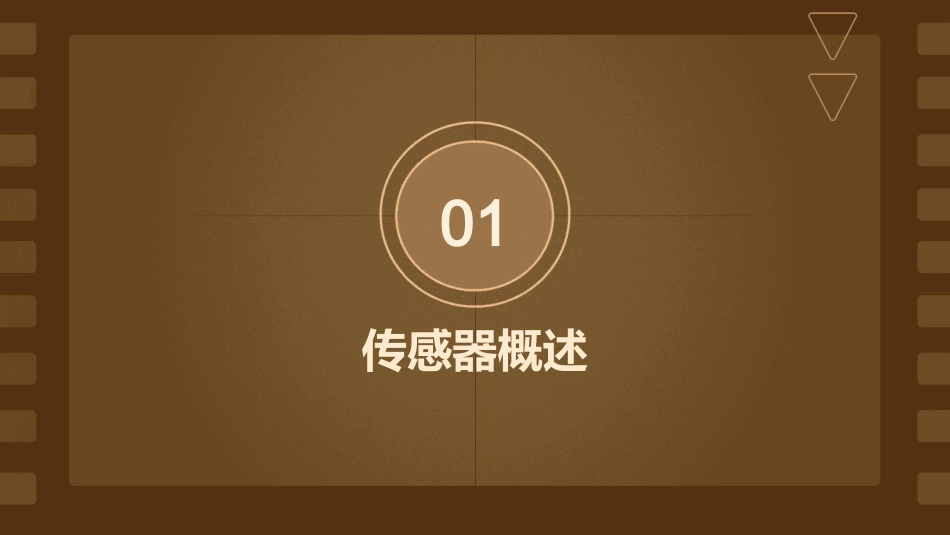

传感器及其工作原理分析课件•传感器概述•传感器的工作原理•常见传感器类型及其应用•传感器性能指标与评价•传感器设计与优化•传感器在物联网中的应用01传感器概述传感器是一种能够感知和检测物理量、化学量、生物量等非电学量，并将其转换为电信号或电学量进行传输、处理、显示和记录的装置。定义根据不同的分类标准，传感器可以分为多种类型。例如，按工作原理可分为电阻式、电容式、电感式、光电式等；按输出信号可分为模拟输出和数字输出；按用途可分为压力传感器、温度传感器、流量传感器等。分类传感器的定义与分类传感器在工业自动化领域中应用广泛，如生产线上的位移、速度、加速度等参数的测量和控制。工业自动化传感器在医疗健康领域中用于监测生理参数，如血压、血糖、心电等。医疗健康传感器可用于监测环境中的温度、湿度、压力、气体浓度等参数，以及进行污染物的监测和预警。环境监测传感器在智能家居领域中用于实现智能化控制，如自动调节灯光亮度、控制空调温度等。智能家居传感器的应用领域随着微电子技术的发展，传感器正向着微型化方向发展，有利于提高传感器的响应速度和测量精度。微型化智能化传感器集成了数据处理和信号处理功能，能够实现自动校准和补偿功能，提高测量精度和可靠性。智能化传感器正向着多功能化方向发展，如同时测量多种参数的传感器，可广泛应用于多个领域。多功能化传感器网络化是物联网发展的重要组成部分，可以实现远程监控和数据共享，提高传感器应用的便捷性和实时性。网络化传感器的发展趋势02传感器的工作原理传感器的工作原理基于各种物理效应，如热、光、电、磁等。这些效应能够将待测量的变化转换为可测量的电信号。物理效应传感器的敏感元件是直接与被测对象接触，用于感知被测量的变化。敏感元件的特性决定了传感器的性能。敏感元件传感器的物理基础传感器将待测量的变化转换为电信号的过程。这个过程涉及到物理效应、敏感元件和转换电路的协同工作。转换电路的作用是将敏感元件输出的电信号进行放大、滤波、调制等处理，以便更好地进行传输和后续处理。传感器的转换原理转换电路转换过程输出形式传感器的输出信号可以是模拟信号或数字信号，具体取决于传感器的类型和设计。模拟信号的输出形式可以是电压、电流或电阻，而数字信号的输出形式可以是二进制码或频率编码等。输出精度传感器的输出精度是衡量传感器性能的重要指标之一。输出精度越高，传感器对被测量的测量结果越准确可靠。传感器的输出信号03常见传感器类型及其应用VS电阻式传感器通过测量电阻值的变化来检测物理量，如压力、温度、位移等。详细描述电阻式传感器由敏感元件和转换元件组成，当敏感元件受到外界物理量的作用时，其阻值发生变化，从而引起电路中电流或电压的变化，实现电信号的输出。电阻式传感器具有结构简单、性能稳定、测量精度高等优点，广泛应用于工业自动化、医疗、环保等领域。总结词电阻式传感器总结词电容式传感器通过测量电容量变化来检测物理量，如压力、位移、液位等。要点一要点二详细描述电容式传感器由两个平行电极组成，电极间充满电解质或空气等电介质。当被测物体靠近或插入电极时，电极间的距离或电介质发生变化，导致电容量发生变化，从而引起电路中电流或电压的变化，实现电信号的输出。电容式传感器具有灵敏度高、响应速度快、耐腐蚀等优点，广泛应用于压力、流量、液位等参数的测量。电容式传感器电感式传感器通过测量线圈的自感或互感变化来检测物理量，如位移、压力、角度等。总结词电感式传感器由线圈和磁芯组成，当被测物体靠近磁芯或移动时，线圈的电感发生变化，从而引起电路中电流或电压的变化，实现电信号的输出。电感式传感器具有测量范围宽、精度高、可靠性好等优点，广泛应用于位置检测、压力测量等领域。详细描述电感式传感器总结词压电式传感器利用压电材料的压电效应来检测压力或振动等物理量。详细描述压电式传感器由压电元件和转换电路组成。当压电元件受到外力作用时，其表面产生电荷，从而输出电压信号。压电式传感器具有灵敏度高、响应速度快、体积小等优点，广泛应用于声音、振动、压力等参数的测量...
