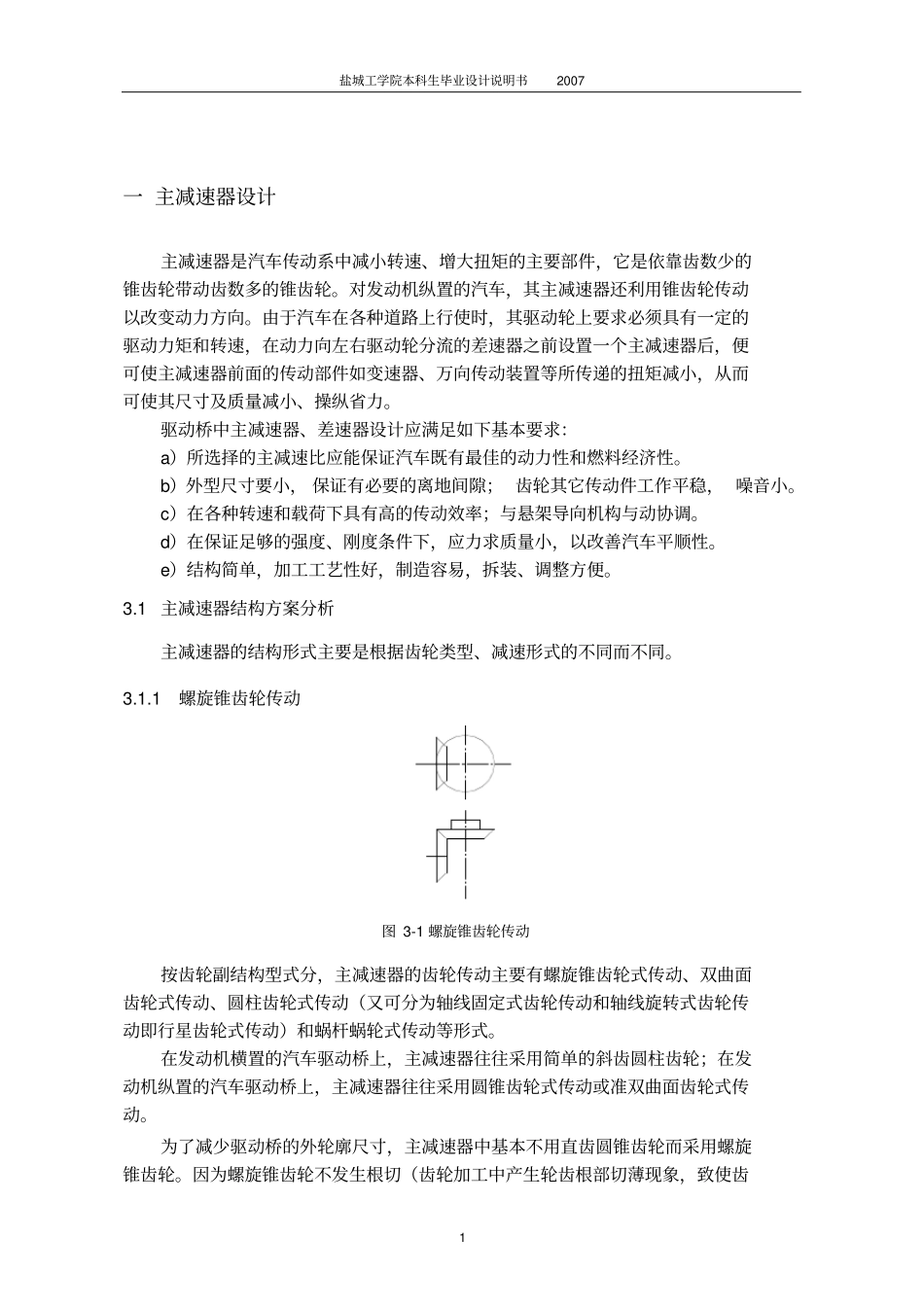

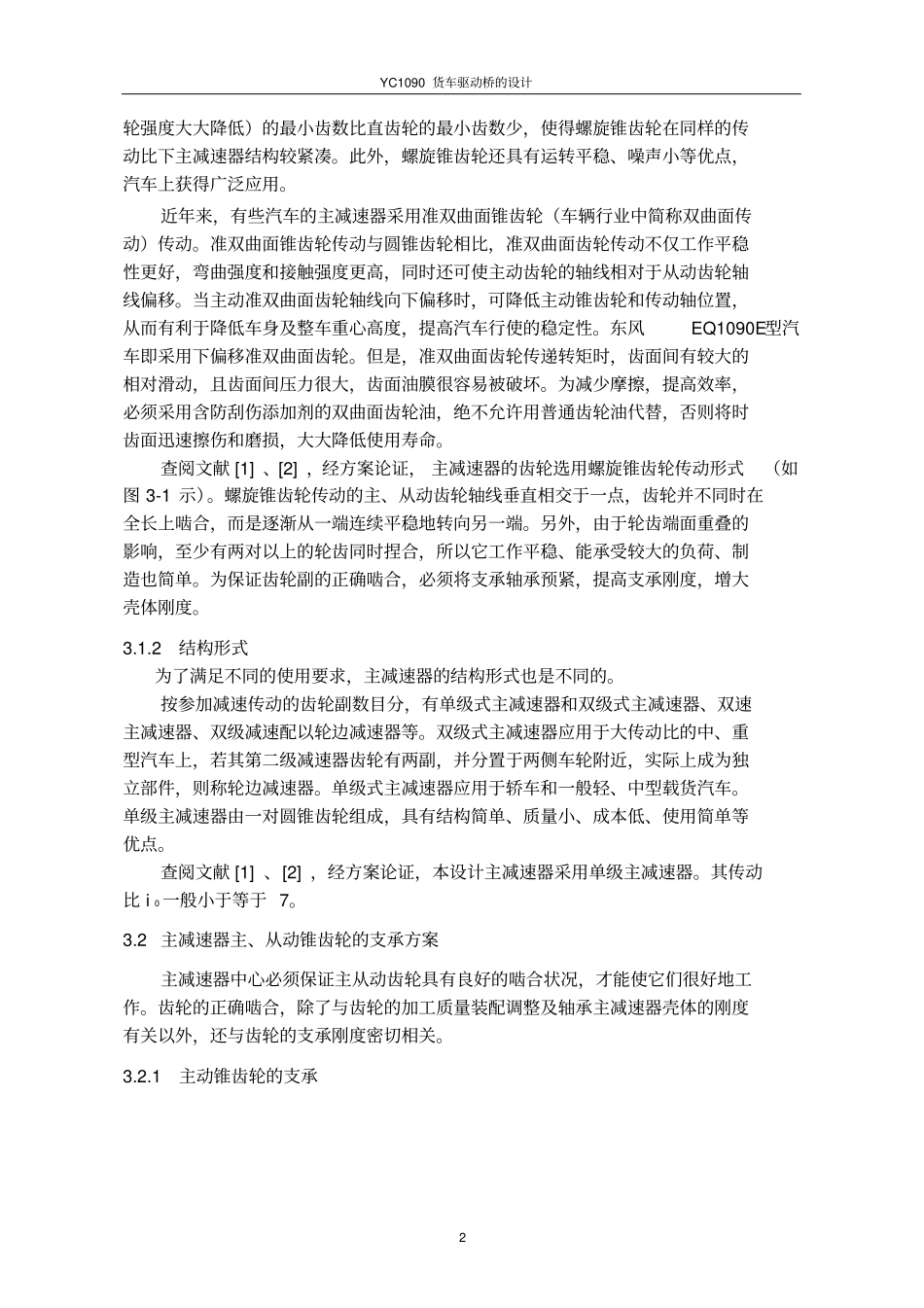

YC1090货车驱动桥的设计汽车设计课程设计说明书题目：汽车驱动桥的设计姓名：张华生学号：2009094643020专业名称：车辆工程指导教师：伍强日期：2011.11.28-2011.12.04盐城工学院本科生毕业设计说明书20071一主减速器设计主减速器是汽车传动系中减小转速、增大扭矩的主要部件，它是依靠齿数少的锥齿轮带动齿数多的锥齿轮。对发动机纵置的汽车，其主减速器还利用锥齿轮传动以改变动力方向。由于汽车在各种道路上行使时，其驱动轮上要求必须具有一定的驱动力矩和转速，在动力向左右驱动轮分流的差速器之前设置一个主减速器后，便可使主减速器前面的传动部件如变速器、万向传动装置等所传递的扭矩减小，从而可使其尺寸及质量减小、操纵省力。驱动桥中主减速器、差速器设计应满足如下基本要求：a）所选择的主减速比应能保证汽车既有最佳的动力性和燃料经济性。b）外型尺寸要小，保证有必要的离地间隙；齿轮其它传动件工作平稳，噪音小。c）在各种转速和载荷下具有高的传动效率；与悬架导向机构与动协调。d）在保证足够的强度、刚度条件下，应力求质量小，以改善汽车平顺性。e）结构简单，加工工艺性好，制造容易，拆装、调整方便。3.1主减速器结构方案分析主减速器的结构形式主要是根据齿轮类型、减速形式的不同而不同。3.1.1螺旋锥齿轮传动图3-1螺旋锥齿轮传动按齿轮副结构型式分，主减速器的齿轮传动主要有螺旋锥齿轮式传动、双曲面齿轮式传动、圆柱齿轮式传动（又可分为轴线固定式齿轮传动和轴线旋转式齿轮传动即行星齿轮式传动）和蜗杆蜗轮式传动等形式。在发动机横置的汽车驱动桥上，主减速器往往采用简单的斜齿圆柱齿轮；在发动机纵置的汽车驱动桥上，主减速器往往采用圆锥齿轮式传动或准双曲面齿轮式传动。为了减少驱动桥的外轮廓尺寸，主减速器中基本不用直齿圆锥齿轮而采用螺旋锥齿轮。因为螺旋锥齿轮不发生根切（齿轮加工中产生轮齿根部切薄现象，致使齿YC1090货车驱动桥的设计2轮强度大大降低）的最小齿数比直齿轮的最小齿数少，使得螺旋锥齿轮在同样的传动比下主减速器结构较紧凑。此外，螺旋锥齿轮还具有运转平稳、噪声小等优点，汽车上获得广泛应用。近年来，有些汽车的主减速器采用准双曲面锥齿轮（车辆行业中简称双曲面传动）传动。准双曲面锥齿轮传动与圆锥齿轮相比，准双曲面齿轮传动不仅工作平稳性更好，弯曲强度和接触强度更高，同时还可使主动齿轮的轴线相对于从动齿轮轴线偏移。当主动准双曲面齿轮轴线向下偏移时，可降低主动锥齿轮和传动轴位置，从而有利于降低车身及整车重心高度，提高汽车行使的稳定性。东风EQ1090E型汽车即采用下偏移准双曲面齿轮。但是，准双曲面齿轮传递转矩时，齿面间有较大的相对滑动，且齿面间压力很大，齿面油膜很容易被破坏。为减少摩擦，提高效率，必须采用含防刮伤添加剂的双曲面齿轮油，绝不允许用普通齿轮油代替，否则将时齿面迅速擦伤和磨损，大大降低使用寿命。查阅文献[1]、[2]，经方案论证，主减速器的齿轮选用螺旋锥齿轮传动形式（如图3-1示）。螺旋锥齿轮传动的主、从动齿轮轴线垂直相交于一点，齿轮并不同时在全长上啮合，而是逐渐从一端连续平稳地转向另一端。另外，由于轮齿端面重叠的影响，至少有两对以上的轮齿同时捏合，所以它工作平稳、能承受较大的负荷、制造也简单。为保证齿轮副的正确啮合，必须将支承轴承预紧，提高支承刚度，增大壳体刚度。3.1.2结构形式为了满足不同的使用要求，主减速器的结构形式也是不同的。按参加减速传动的齿轮副数目分，有单级式主减速器和双级式主减速器、双速主减速器、双级减速配以轮边减速器等。双级式主减速器应用于大传动比的中、重型汽车上，若其第二级减速器齿轮有两副，并分置于两侧车轮附近，实际上成为独立部件，则称轮边减速器。单级式主减速器应用于轿车和一般轻、中型载货汽车。单级主减速器由一对圆锥齿轮组成，具有结构简单、质量小、成本低、使用简单等优点。查阅文献[1]、[2]，经方案论证，本设计主减速器采用单级主减速器。其传动比i0一般小于等于7。3.2主减速器主、从动锥齿轮的支承方案主减速器中心必须保证主从动齿轮具有良好的啮合状况，才能使它们很好地工作...
