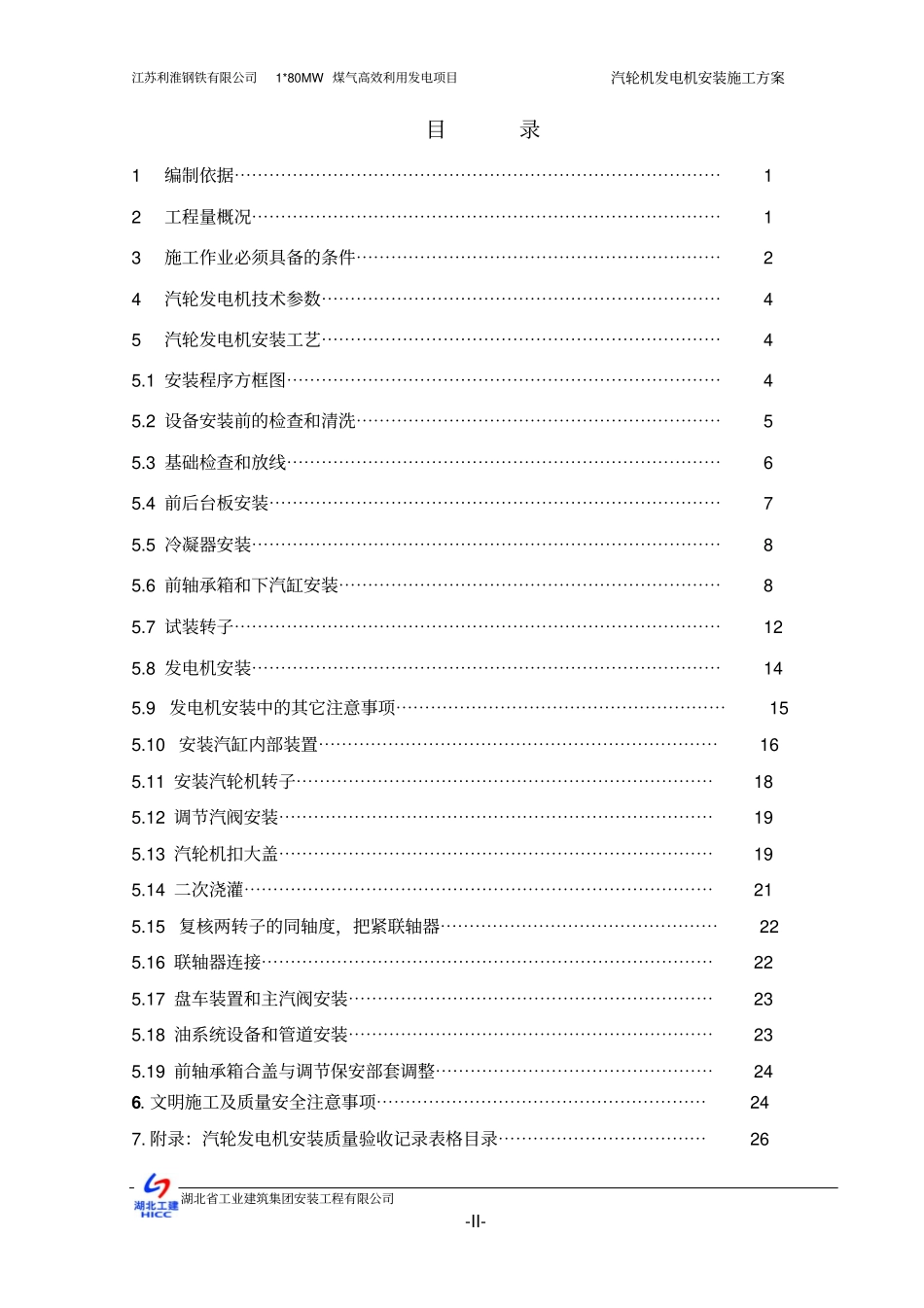

江苏利淮钢铁有限公司1*80MW煤气高效利用发电项目汽轮机发电机安装施工方案湖北省工业建筑集团安装工程有限公司-I-江苏利淮钢铁有限公司1*80MW煤气高效利用发电项目汽轮发电机安装施工方案编制:肖远龙审核:批准:湖北工建安装工程有限公司江苏利淮发电项目部2016年04月10日江苏利淮钢铁有限公司1*80MW煤气高效利用发电项目汽轮机发电机安装施工方案湖北省工业建筑集团安装工程有限公司-II-目录1编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12工程量概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13施工作业必须具备的条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24汽轮发电机技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45汽轮发电机安装工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.1安装程序方框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45.2设备安装前的检查和清洗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55.3基础检查和放线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65.4前后台板安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75.5冷凝器安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85.6前轴承箱和下汽缸安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85.7试装转子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯125.8发电机安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145.9发电机安装中的其它注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯155.10安装汽缸内部装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯165.11安装汽轮机转子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯185.12调节汽阀安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯195.13汽轮机扣大盖⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯195.14二次浇灌⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯215.15复核两转子的同轴度,把紧联轴器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯225.16联轴器连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯225.17盘车装置和主汽阀安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯235.18油系统设备和管道安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯235.19前轴承箱合盖与调节保安部套调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯246.文明施工及质量安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯247.附录:汽轮发电机安装质量验收记录表格目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26江苏利淮钢铁有限公司1*80MW煤气高效利用发电项目汽轮机发电机安装施工方案湖北工建安装工程有限公司―1―汽轮发电机安装施工方案1、编制依据1.1《电力建设施工及验收技术规范》汽轮机组篇DL-5011-2012。1.2《火电施工质量检验及评定标准》汽机篇。1.3《电力建设安全工作规范》火力发电厂部分DL-5009-92。1.4东风汽轮机有限公司提供的施工图纸和技术文件。1.5设计院相关的技术资料。2、工程量概况2.1工程概况2.1.1江苏利淮钢铁有限公司发电工程,新安装一台80MW发电机组,汽轮机为高压单缸、冲动、凝汽式,其型号为N-5300-9,通过刚性联轴器直接带动发电机,型号为QFB2W-80-2Z,调节方式为喷嘴调节。汽轮机设计21级,包括1个调节级、20个压力级。2.1.2汽缸由前汽缸、后汽缸、中汽缸组成,并用垂直法兰联结,前汽缸用上猫爪型式支承在前轴承箱上。转子为整锻加套装轮盘结构,后五级为套装轮盘。汽轮机的前轴承为推力-支持联合轴承,置于前轴承箱内,支承部分具有球面、可自立,椭圆轴瓦;后轴承为支持轴承,置于后轴承箱内,支持轴承均为椭圆轴承。2.1.3汽轮膨胀死点设在后汽缸处,以横向滑键定位于侧基架,在前轴承箱和前汽缸,有垂直键和纵向滑键,使汽缸向前热膨胀时保持汽轮机中心不变。转子则经推力轴承向后膨胀。2.1.4汽轮发电机组各主轴承配备有高压油顶起装置,在机组启动前及停机过程中可用高压油将转子轴顶离轴瓦,强制形成完整润滑油膜,消除各轴瓦的干磨损。2.1.5调节系统采用数字...
