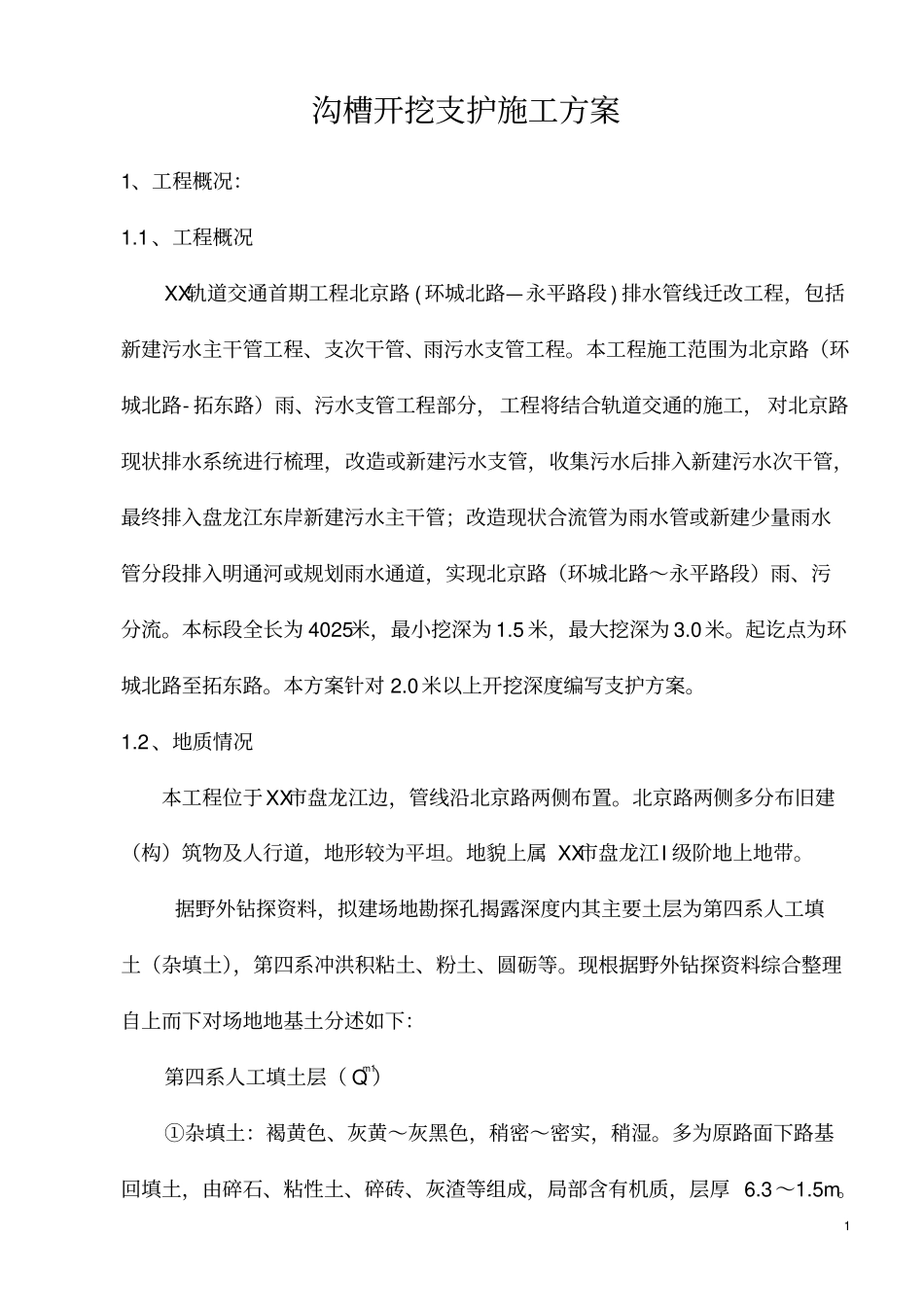

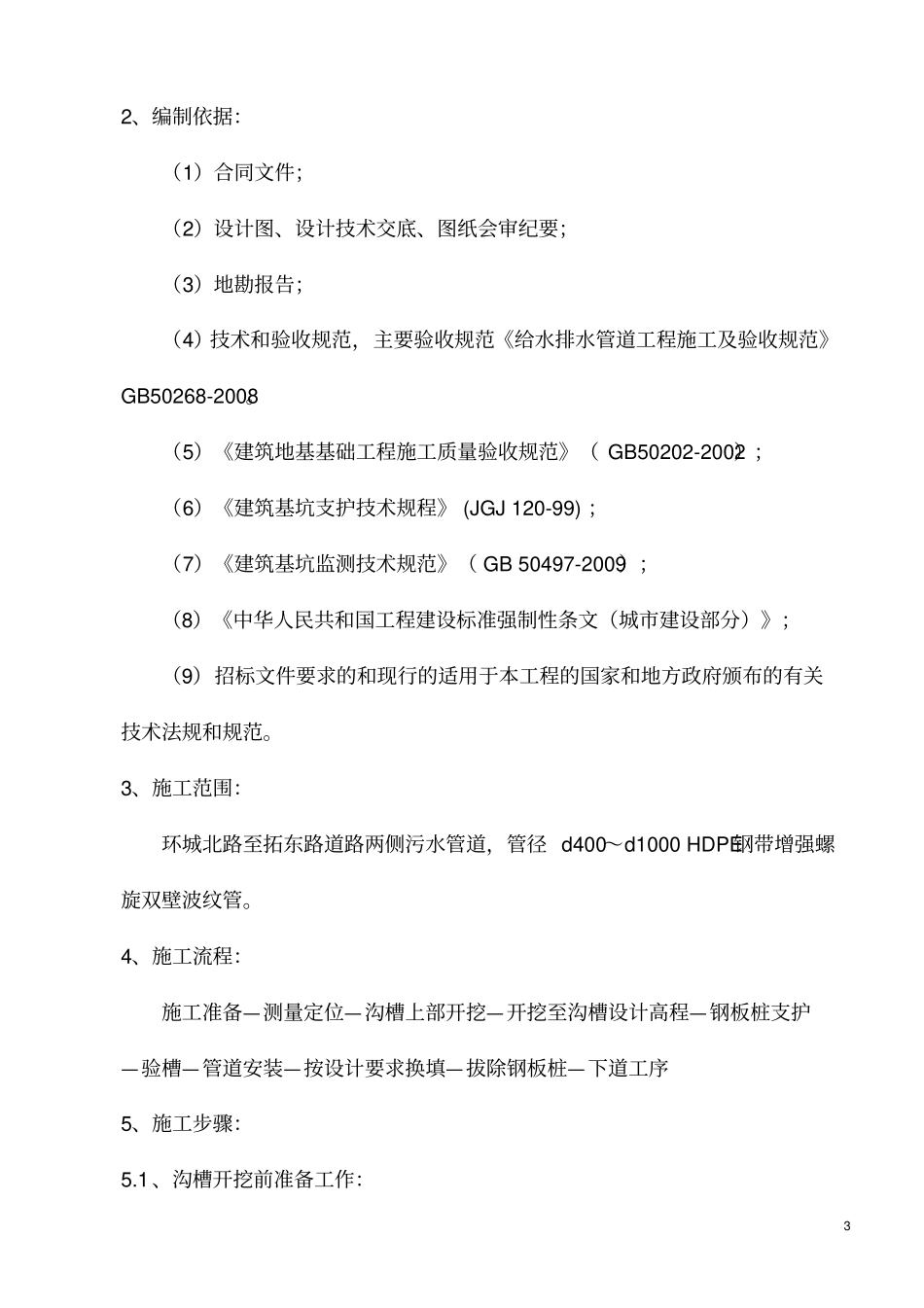

1沟槽开挖支护施工方案1、工程概况：1.1、工程概况XX轨道交通首期工程北京路(环城北路—永平路段)排水管线迁改工程，包括新建污水主干管工程、支次干管、雨污水支管工程。本工程施工范围为北京路（环城北路-拓东路）雨、污水支管工程部分，工程将结合轨道交通的施工，对北京路现状排水系统进行梳理，改造或新建污水支管，收集污水后排入新建污水次干管，最终排入盘龙江东岸新建污水主干管；改造现状合流管为雨水管或新建少量雨水管分段排入明通河或规划雨水通道，实现北京路（环城北路～永平路段）雨、污分流。本标段全长为4025米，最小挖深为1.5米，最大挖深为3.0米。起讫点为环城北路至拓东路。本方案针对2.0米以上开挖深度编写支护方案。1.2、地质情况本工程位于XX市盘龙江边，管线沿北京路两侧布置。北京路两侧多分布旧建（构）筑物及人行道，地形较为平坦。地貌上属XX市盘龙江I级阶地上地带。据野外钻探资料，拟建场地勘探孔揭露深度内其主要土层为第四系人工填土（杂填土），第四系冲洪积粘土、粉土、圆砺等。现根据野外钻探资料综合整理自上而下对场地地基土分述如下：第四系人工填土层（Qm1）①杂填土：褐黄色、灰黄～灰黑色，稍密～密实，稍湿。多为原路面下路基回填土，由碎石、粘性土、碎砖、灰渣等组成，局部含有机质，层厚6.3～1.5m。2②粘土：褐黄色、褐红色。可塑状，饱和。含少量砾石颗粒及粉砂团块，切面见少量铁锰质结核。层厚4.9～0.5m。承载力特征值100～140KPa。②-1粉土：褐色、灰褐色，松散～中密，湿。含少量腐烂植物碎片，夹少量粘性土团块。层厚3.7～0.5m。承载力特征值70～90KPa。②-2粘土：褐黄色、灰红色。软～可塑状，饱和。含少量砾石颗粒及粉土及粉砂团块，见少量腐烂植物碎片。层厚5.6～0.6m。承载力特征值70～90KPa。③圆砾：褐灰色、灰绿色。松散～中密，湿。砾石成分灰岩、砂岩、石英砂岩等，粒径0.4～1.5cm。亚圆～圆形状，分选性一般。粗细砂及软粘土冲填。层厚9.9～0.5m。承载力特征值250～280KPa。③-1粉土：褐灰色、灰褐色。松散～中密，湿。含少量腐烂植物碎片，夹少量粘性土团块。层厚6.2～0.6m。承载力特征值90～110KPa。③-2粘土：青灰色、灰黄色。软～可塑状，饱和。含少量粉土粉砂团块，局部夹少许腐烂植物碎片。层厚5.5～0.5m。承载力特征值90～120KPa。二叠系下统阳新组（P1y）④强～中风化白云岩：褐灰色、深灰色。岩石极破碎～较完整，岩芯呈碎石状、短柱状、粉砂状。风化不均，下部夹中风化碎块、薄层。钻探深度内未揭穿，揭露层厚6.5～0.5m。承载力特征值400～500KPa。勘察期间，所有钻孔均揭露地下水，场地地下水主要为第四系微承压孔隙型潜水，其动态特征主要为接受地表水体（盘龙江）补给，少量接受大气降水补给，以蒸发方式及地下径流方式进行排泄。32、编制依据：（1）合同文件；（2）设计图、设计技术交底、图纸会审纪要；（3）地勘报告；（4）技术和验收规范，主要验收规范《给水排水管道工程施工及验收规范》GB50268-2008。（5）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（6）《建筑基坑支护技术规程》(JGJ120-99)；（7）《建筑基坑监测技术规范》（GB50497-2009）；（8）《中华人民共和国工程建设标准强制性条文（城市建设部分）》；（9）招标文件要求的和现行的适用于本工程的国家和地方政府颁布的有关技术法规和规范。3、施工范围：环城北路至拓东路道路两侧污水管道，管径d400～d1000HDPE钢带增强螺旋双壁波纹管。4、施工流程：施工准备—测量定位—沟槽上部开挖—开挖至沟槽设计高程—钢板桩支护—验槽—管道安装—按设计要求换填—拔除钢板桩—下道工序5、施工步骤：5.1、沟槽开挖前准备工作：4做好井位引桩、护桩与轴线标示、检查施工材料和机具是否齐全、对现场施工人员进行班组安全教育后分工安排落实岗位与职责，明确施工进度要求。现场管理、技术人员做好施工前准备工作。5.2、测量定位：根据甲方提供交桩点用全站仪定出井位，在开挖过程中将井位控制点引出作为临时控制点，在基础施工时将井位控制点引测至基槽底作为轴线控制桩。5.3、沟槽开挖：基槽采用人工开挖、人工修坡清底，挖出的...
