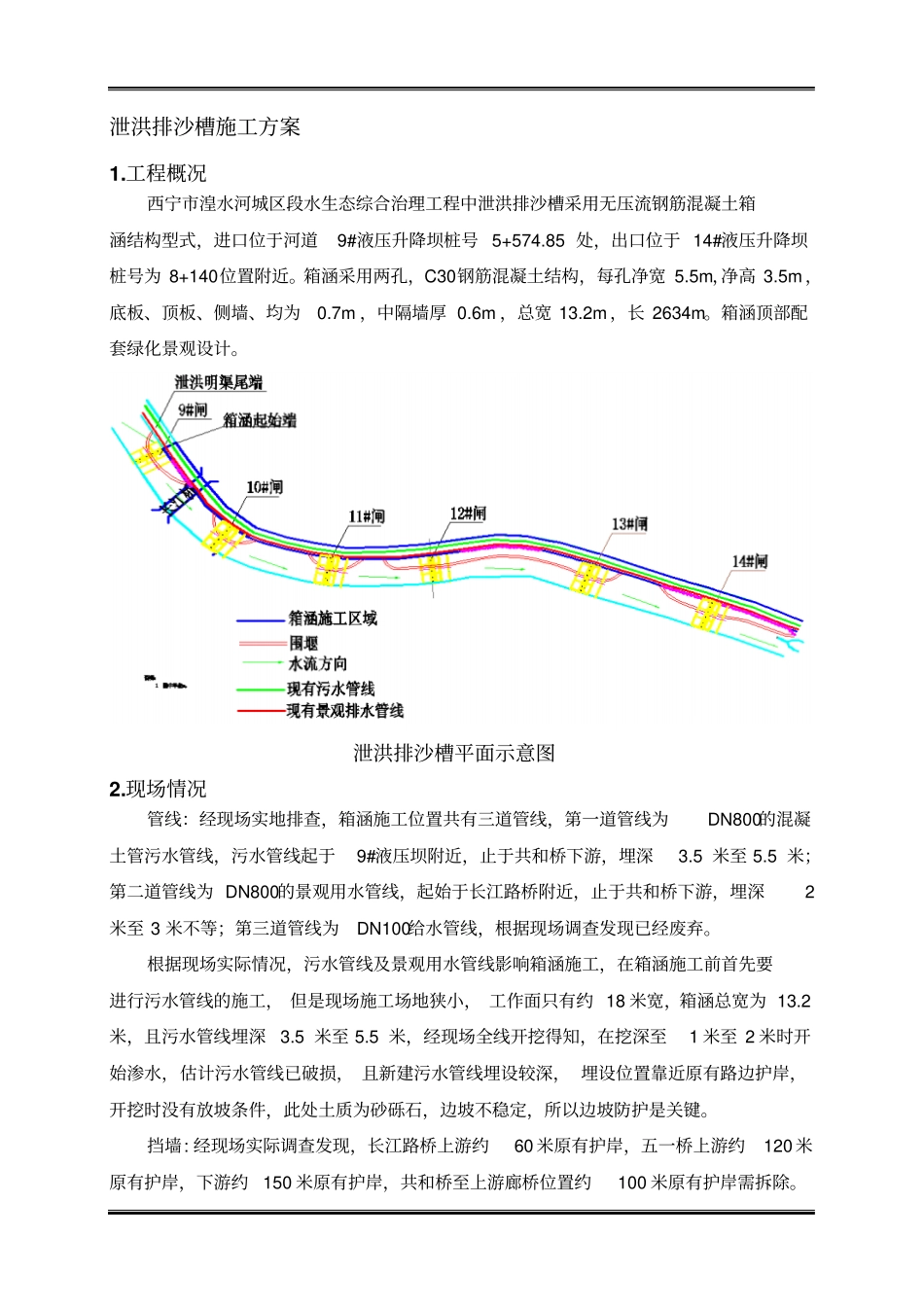

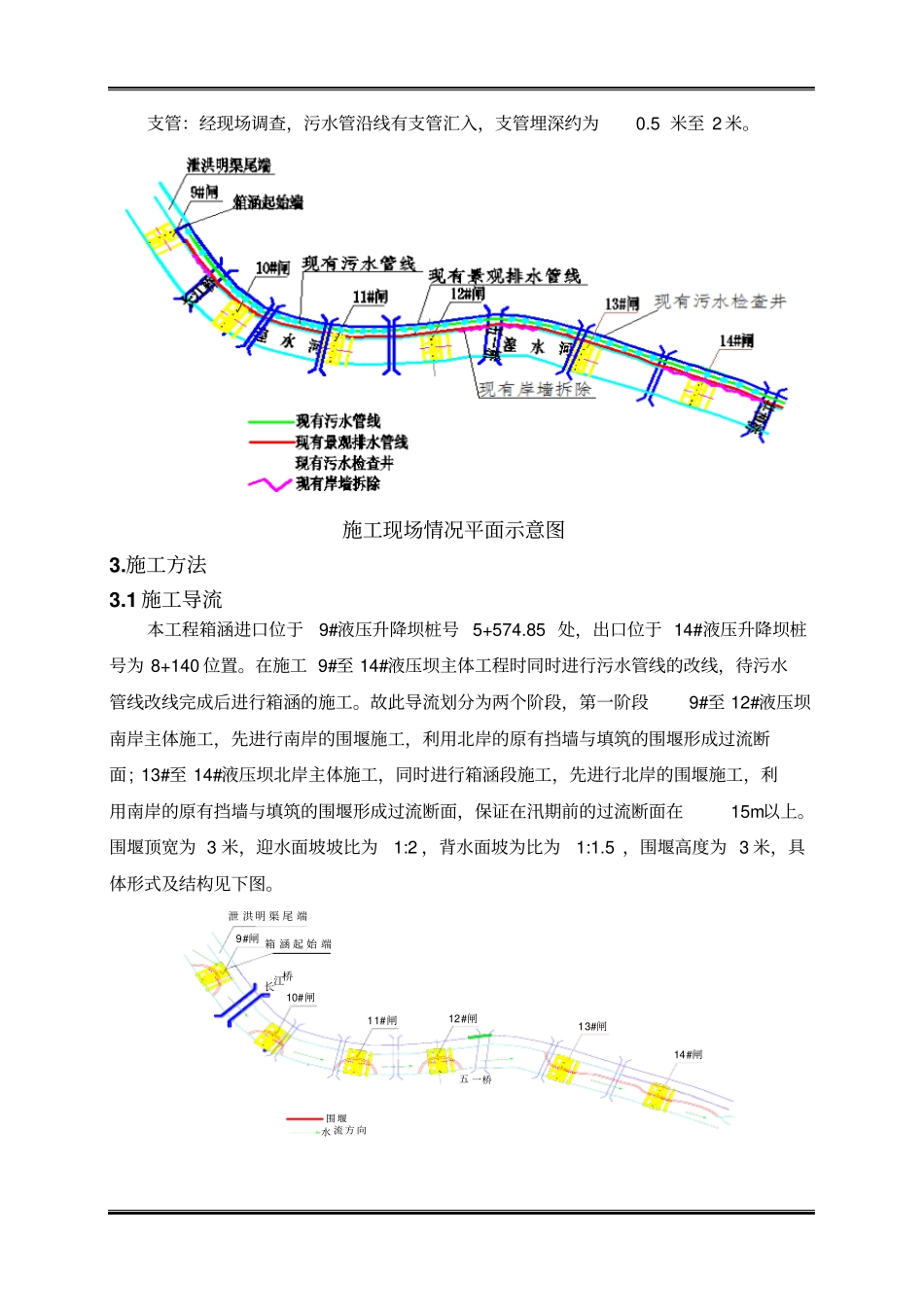

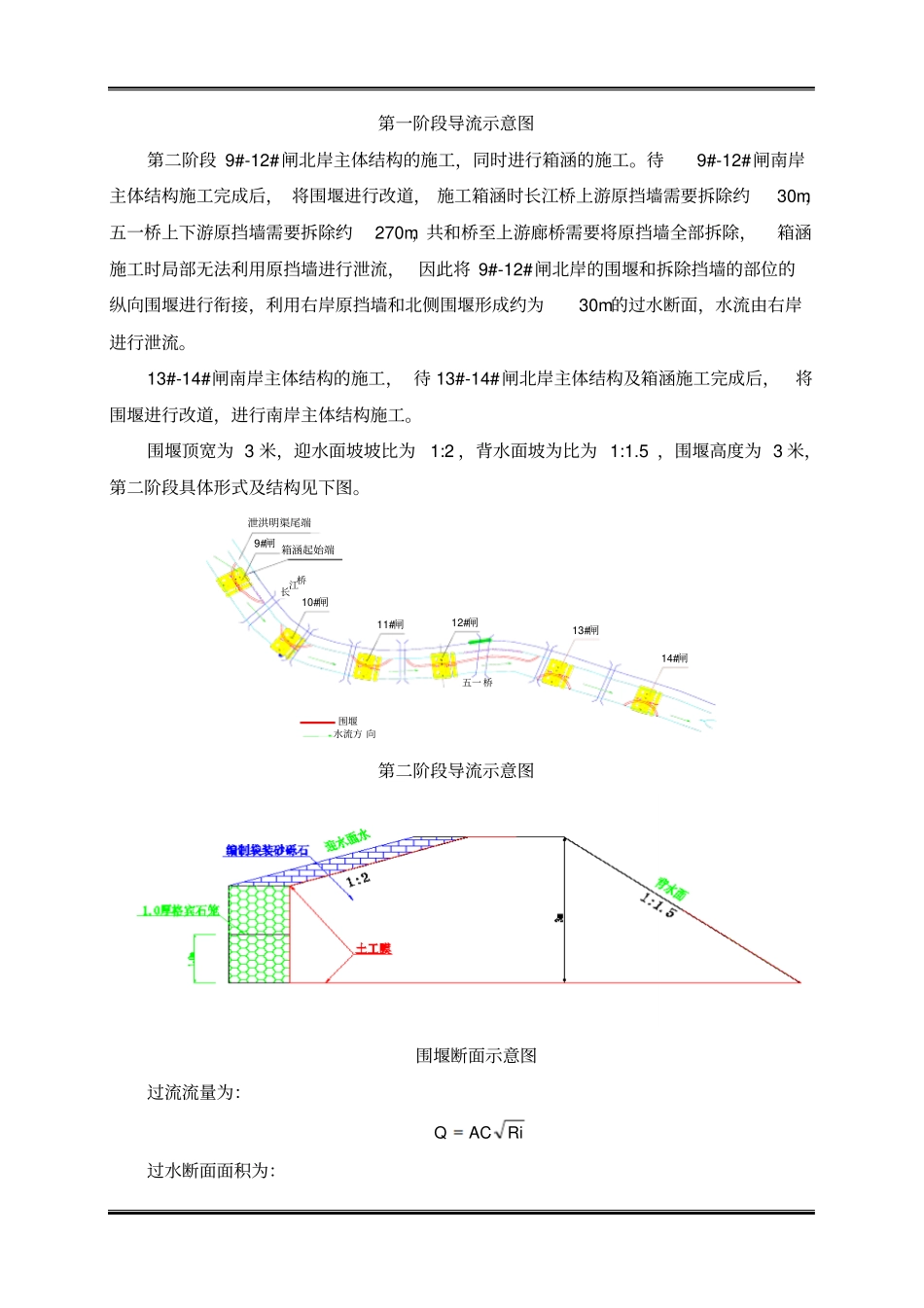

泄洪排沙槽施工方案1.工程概况西宁市湟水河城区段水生态综合治理工程中泄洪排沙槽采用无压流钢筋混凝土箱涵结构型式，进口位于河道9#液压升降坝桩号5+574.85处，出口位于14#液压升降坝桩号为8+140位置附近。箱涵采用两孔，C30钢筋混凝土结构，每孔净宽5.5m，净高3.5m，底板、顶板、侧墙、均为0.7m，中隔墙厚0.6m，总宽13.2m，长2634m。箱涵顶部配套绿化景观设计。泄洪排沙槽平面示意图2.现场情况管线：经现场实地排查，箱涵施工位置共有三道管线，第一道管线为DN800的混凝土管污水管线，污水管线起于9#液压坝附近，止于共和桥下游，埋深3.5米至5.5米；第二道管线为DN800的景观用水管线，起始于长江路桥附近，止于共和桥下游，埋深2米至3米不等；第三道管线为DN100给水管线，根据现场调查发现已经废弃。根据现场实际情况，污水管线及景观用水管线影响箱涵施工，在箱涵施工前首先要进行污水管线的施工，但是现场施工场地狭小，工作面只有约18米宽，箱涵总宽为13.2米，且污水管线埋深3.5米至5.5米，经现场全线开挖得知，在挖深至1米至2米时开始渗水，估计污水管线已破损，且新建污水管线埋设较深，埋设位置靠近原有路边护岸，开挖时没有放坡条件，此处土质为砂砾石，边坡不稳定，所以边坡防护是关键。挡墙:经现场实际调查发现，长江路桥上游约60米原有护岸，五一桥上游约120米原有护岸，下游约150米原有护岸，共和桥至上游廊桥位置约100米原有护岸需拆除。支管：经现场调查，污水管沿线有支管汇入，支管埋深约为0.5米至2米。施工现场情况平面示意图3.施工方法3.1施工导流本工程箱涵进口位于9#液压升降坝桩号5+574.85处，出口位于14#液压升降坝桩号为8+140位置。在施工9#至14#液压坝主体工程时同时进行污水管线的改线，待污水管线改线完成后进行箱涵的施工。故此导流划分为两个阶段，第一阶段9#至12#液压坝南岸主体施工，先进行南岸的围堰施工，利用北岸的原有挡墙与填筑的围堰形成过流断面;13#至14#液压坝北岸主体施工，同时进行箱涵段施工，先进行北岸的围堰施工，利用南岸的原有挡墙与填筑的围堰形成过流断面，保证在汛期前的过流断面在15m以上。围堰顶宽为3米，迎水面坡坡比为1:2，背水面坡为比为1:1.5，围堰高度为3米，具体形式及结构见下图。10#闸11#闸12#闸13#闸14#闸箱涵起始端长江桥五一桥围堰水流方向泄洪明渠尾端9#闸第一阶段导流示意图第二阶段9#-12#闸北岸主体结构的施工，同时进行箱涵的施工。待9#-12#闸南岸主体结构施工完成后，将围堰进行改道，施工箱涵时长江桥上游原挡墙需要拆除约30m，五一桥上下游原挡墙需要拆除约270m，共和桥至上游廊桥需要将原挡墙全部拆除，箱涵施工时局部无法利用原挡墙进行泄流，因此将9#-12#闸北岸的围堰和拆除挡墙的部位的纵向围堰进行衔接，利用右岸原挡墙和北侧围堰形成约为30m的过水断面，水流由右岸进行泄流。13#-14#闸南岸主体结构的施工，待13#-14#闸北岸主体结构及箱涵施工完成后，将围堰进行改道，进行南岸主体结构施工。围堰顶宽为3米，迎水面坡坡比为1:2，背水面坡为比为1:1.5，围堰高度为3米，第二阶段具体形式及结构见下图。泄洪明渠尾端9#闸10#闸11#闸12#闸13#闸14#闸箱涵起始端长江桥五一桥围堰水流方向第二阶段导流示意图围堰断面示意图过流流量为：RiACQ过水断面面积为：hmhbA)(曼宁公式：61n1RC谢才公式：RiCv湿周为：212mhbx水力半径为：xAR式中：b为明渠底宽，m；h为最大水深，m；m为边坡系数取1.5；n为糙率取0.025；i为坡比取0.0036；Q为流量取259m3/s。经根据以上公式计算得：b=30m，h=2.0m，则围堰高H=2.0（最大水深）+0.5(安全超高）+0.5（波浪爬高）=3.0m。围堰填筑料主要采用开挖的砂砾石料，堰体填筑自下而上分层推平碾压，采用CAT320反铲挖装，25t自卸汽车运输至堰体填筑面，串联式卸料，TY220推土机铺料，SD-175D自行式振动碾碾压,碾压遍数初定为4～6遍，压实干容重初定为不小2.1t/m3。内外侧坡面按设计坡比用反铲进行修坡，修坡完成后，迎水面侧坡用1m铅丝石笼护脚，编织袋装砂砾石护面。③土工膜施工根据围堰典型断面图，围堰堰体防渗采用土工膜结构。土工膜尽量选用宽幅的合成材料，在运输过程中做好保护...
