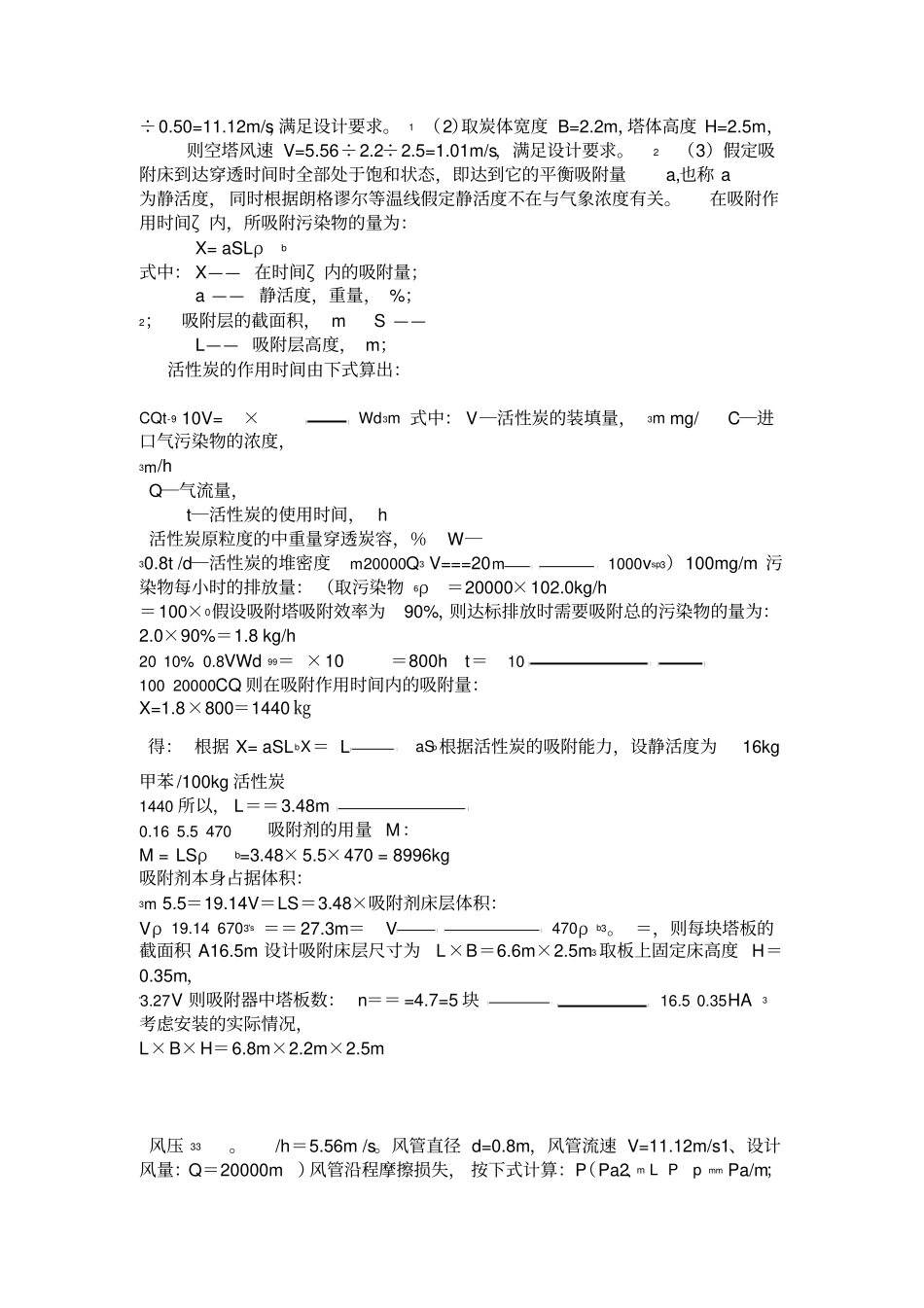

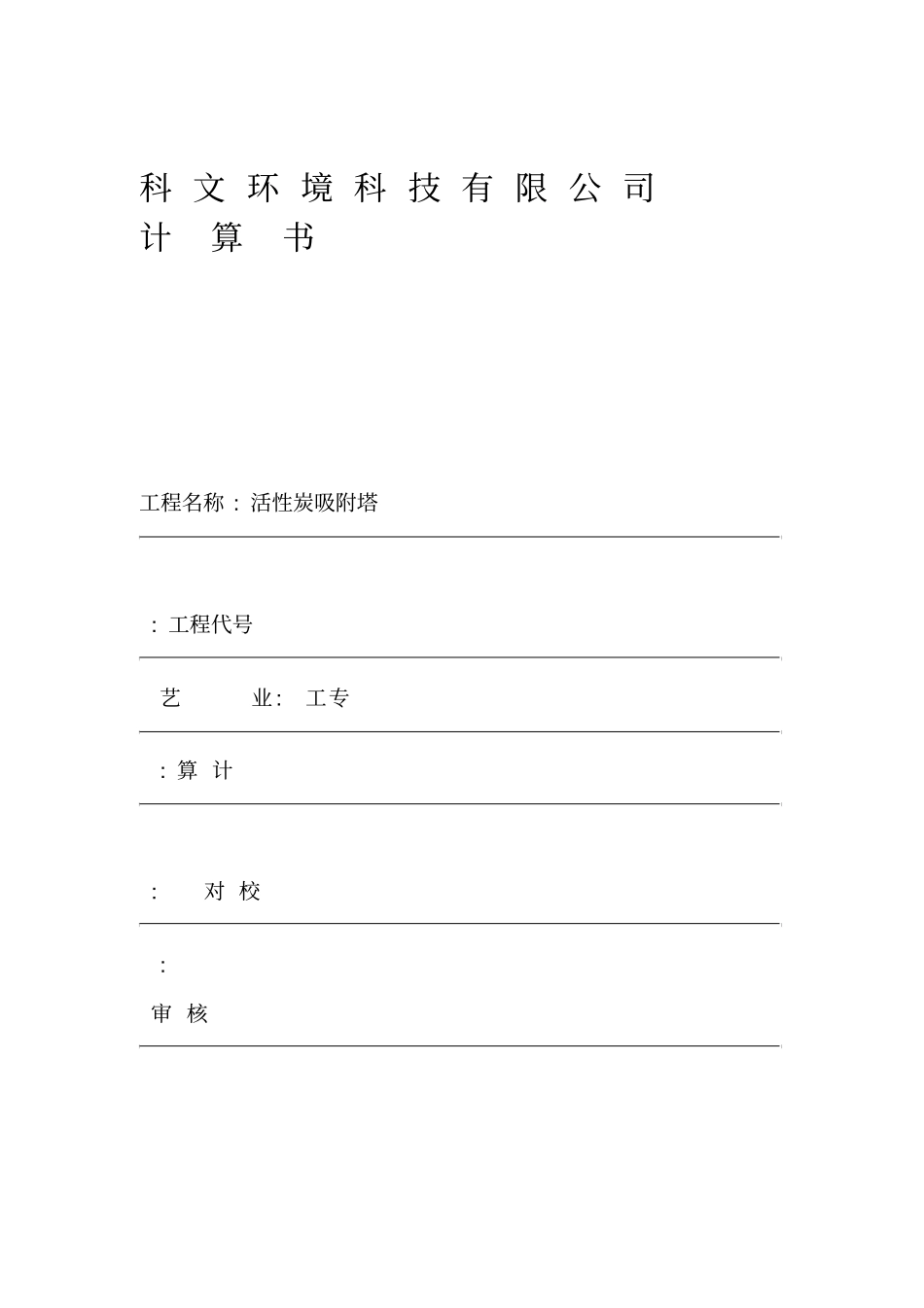

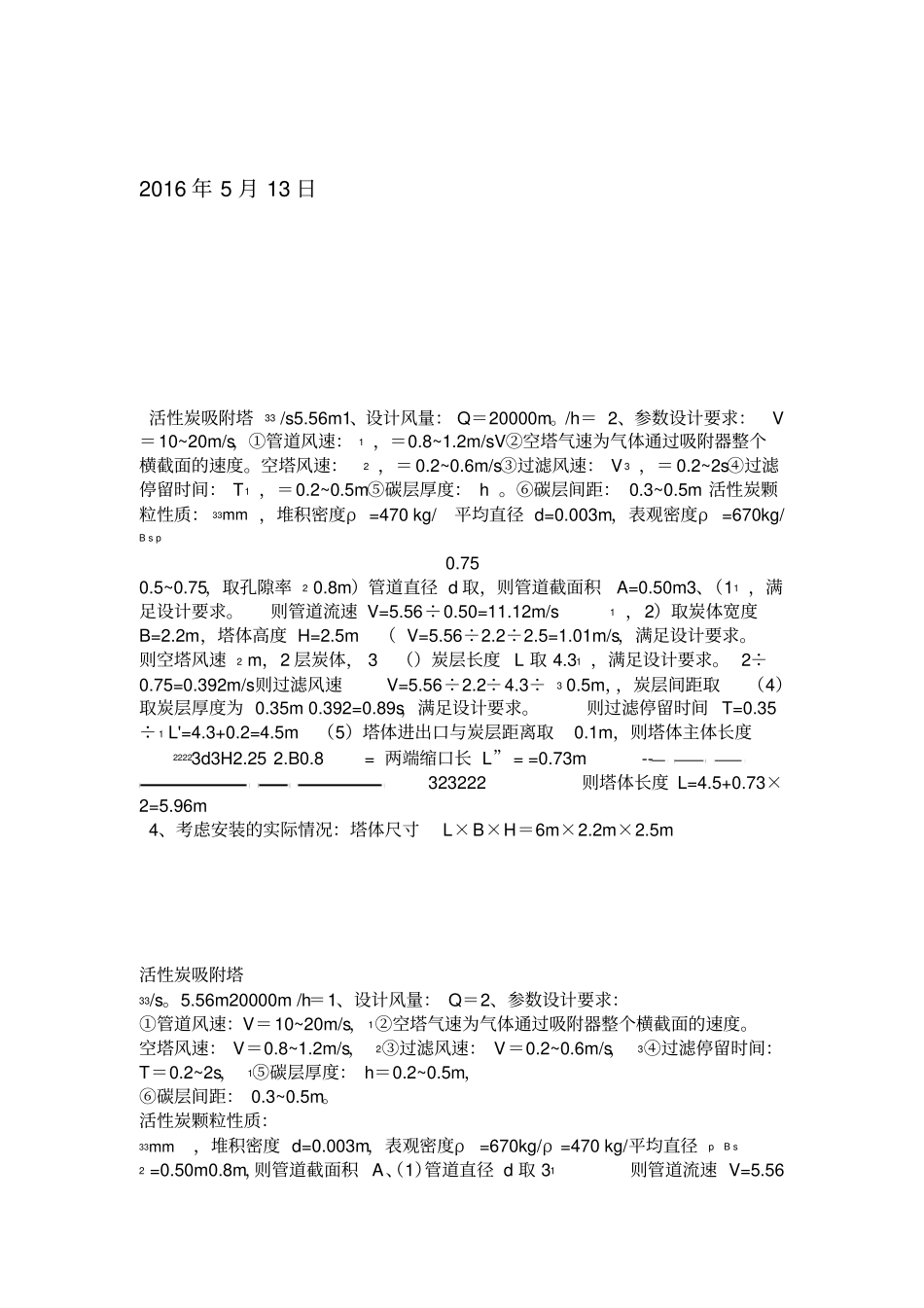

科文环境科技有限公司计算书工程名称:活性炭吸附塔:工程代号艺业:工专:算计:对校:审核2016年5月13日活性炭吸附塔33/s5.56m1、设计风量：Q＝20000m。/h＝2、参数设计要求：V＝10~20m/s，①管道风速：1，＝0.8~1.2m/sV②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：2，＝0.2~0.6m/s③过滤风速：V3，＝0.2~2s④过滤停留时间：T1，＝0.2~0.5m⑤碳层厚度：h。⑥碳层间距：0.3~0.5m活性炭颗粒性质：33mm，堆积密度ρ=470kg/平均直径d=0.003m，表观密度ρ=670kg/Bsp0.750.5~0.75，取孔隙率20.8m）管道直径d取，则管道截面积A=0.50m3、（11，满足设计要求。则管道流速V=5.56÷0.50=11.12m/s1，2）取炭体宽度B=2.2m，塔体高度H=2.5m（V=5.56÷2.2÷2.5=1.01m/s，满足设计要求。则空塔风速2m，2层炭体，3（）炭层长度L取4.31，满足设计要求。2÷0.75=0.392m/s则过滤风速V=5.56÷2.2÷4.3÷30.5m，，炭层间距取（4）取炭层厚度为0.35m0.392=0.89s，满足设计要求。则过滤停留时间T=0.35÷1L'=4.3+0.2=4.5m（5）塔体进出口与炭层距离取0.1m，则塔体主体长度22223d3H2.252.B0.8=两端缩口长L”==0.73m--323222则塔体长度L=4.5+0.73×2=5.96m4、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m活性炭吸附塔33/s。5.56m20000m/h＝1、设计风量：Q＝2、参数设计要求：①管道风速：V＝10~20m/s，1②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V＝0.8~1.2m/s，2③过滤风速：V＝0.2~0.6m/s，3④过滤停留时间：T＝0.2~2s，1⑤碳层厚度：h＝0.2~0.5m，⑥碳层间距：0.3~0.5m。活性炭颗粒性质：33mm，堆积密度d=0.003m，表观密度ρ=670kg/ρ=470kg/平均直径pBs2=0.50m0.8m，则管道截面积A、（1）管道直径d取31则管道流速V=5.56÷0.50=11.12m/s，满足设计要求。1（2）取炭体宽度B=2.2m，塔体高度H=2.5m，则空塔风速V=5.56÷2.2÷2.5=1.01m/s，满足设计要求。2（3）假定吸附床到达穿透时间时全部处于饱和状态，即达到它的平衡吸附量a,也称a为静活度，同时根据朗格谬尔等温线假定静活度不在与气象浓度有关。在吸附作用时间ζ内，所吸附污染物的量为：X=aSLρb式中：X——在时间ζ内的吸附量；a——静活度，重量，%；2；吸附层的截面积，mS——L——吸附层高度，m；活性炭的作用时间由下式算出：CQt-910V=×Wd3m式中：V―活性炭的装填量，3mmg/C―进口气污染物的浓度，3m/hQ―气流量，t―活性炭的使用时间，h活性炭原粒度的中重量穿透炭容，％W―30.8t/d―活性炭的堆密度m20000Q3V===20m1000vsp3）100mg/m污染物每小时的排放量：（取污染物6ρ＝20000×102.0kg/h＝100×0假设吸附塔吸附效率为90%，则达标排放时需要吸附总的污染物的量为：2.0×90%＝1.8kg/h2010%0.8VWd99＝×10＝800ht＝1010020000CQ则在吸附作用时间内的吸附量：X=1.8×800＝1440㎏得：根据X=aSLbX＝LaSb根据活性炭的吸附能力，设静活度为16kg甲苯/100kg活性炭1440所以，L＝＝3.48m0.165.5470吸附剂的用量M：M=LSρb=3.48×5.5×470=8996kg吸附剂本身占据体积：3m5.5＝19.14V＝LS＝3.48×吸附剂床层体积：Vρ19.146703's＝＝27.3m＝V470ρb3。＝，则每块塔板的截面积A16.5m设计吸附床层尺寸为L×B＝6.6m×2.5m3取板上固定床高度H＝0.35m，'3.27V则吸附器中塔板数：n＝＝=4.7=5块16.50.35HA3考虑安装的实际情况，L×B×H＝6.8m×2.2m×2.5m风压33。/h＝5.56m/s。风管直径d=0.8m，风管流速V=11.12m/s1、设计风量：Q＝20000m）风管沿程摩擦损失，按下式计算：P（Pa2、mLPpmmPa/m；式中：为单位管长沿程摩擦阻力，pmm。L为风管长度，，按下式计算：（1）单位管长沿程摩擦阻力pm2Vpm2d式中：为摩擦阻力系数；33，取1.2kg/m为空气密度，kg/m。。d为风管直径，m2）摩擦阻力系数，按下式计算：（12.51K-2lg3.71dRe-3m。0.15×10式中：K为风管内壁的绝对粗糙度，m，取Vd2-62/s。m=15.06×10Re为雷诺数，，为运动黏度，m/s，取Re-3m的钢板风管：10（下列近似公式适用于内壁绝对粗糙度K=0.15×-0.21-0.075V=0.0175d-2-1.211.925p）=1.05×10VdmP（Pa）、局部压力损失，按下式计算：3j2VPj2为局部阻力系数。式中：P（Pa），按下式...
