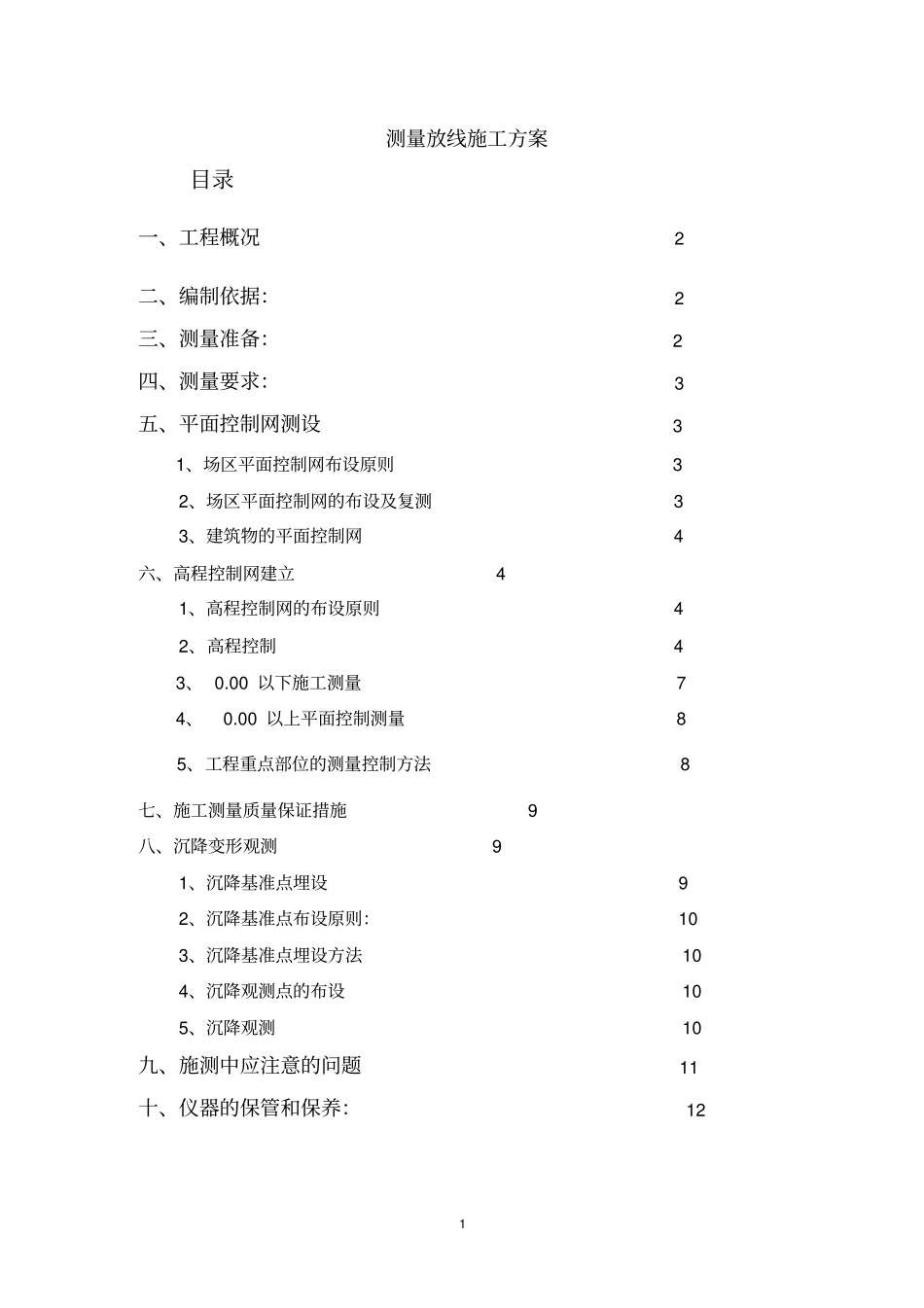

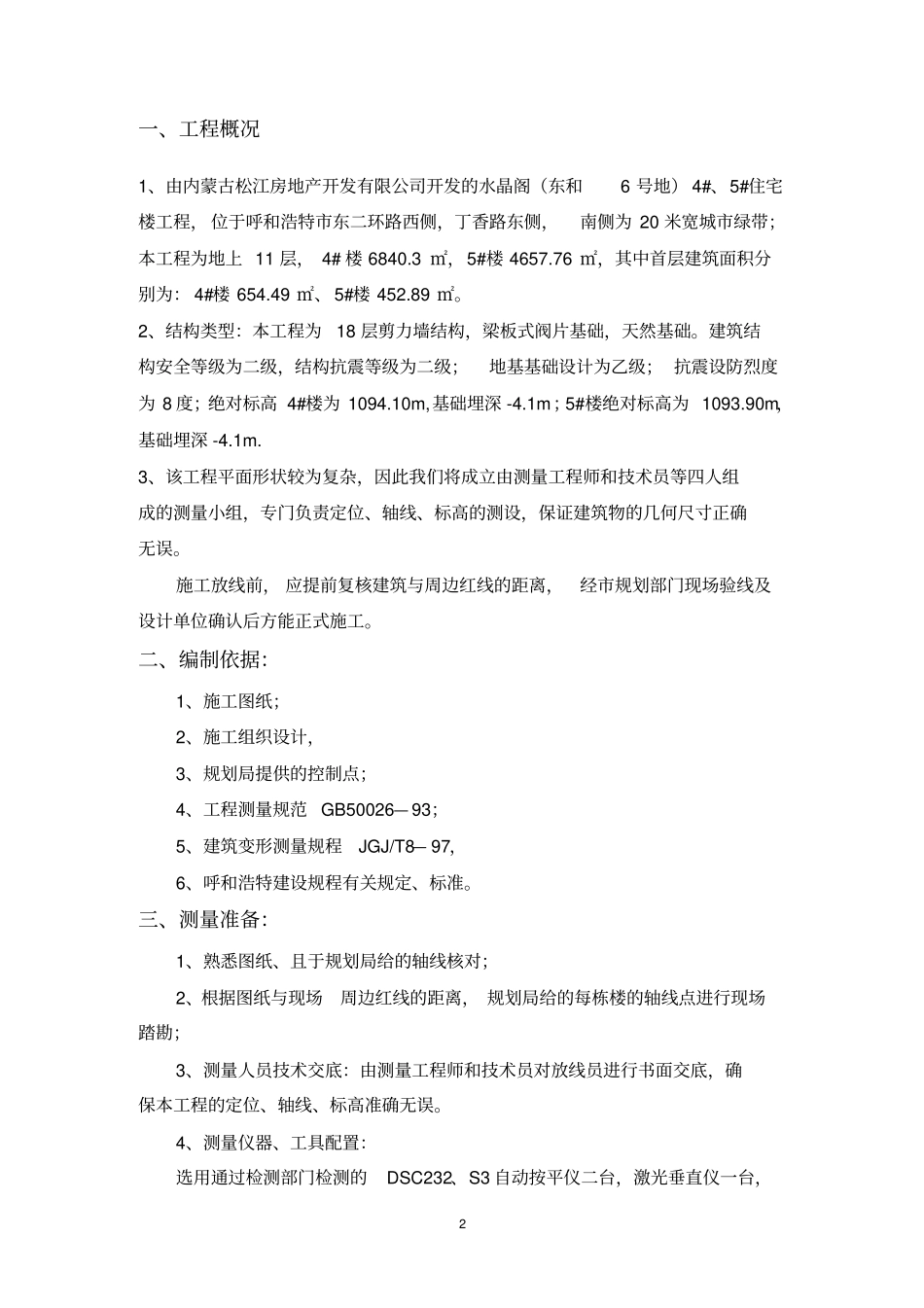

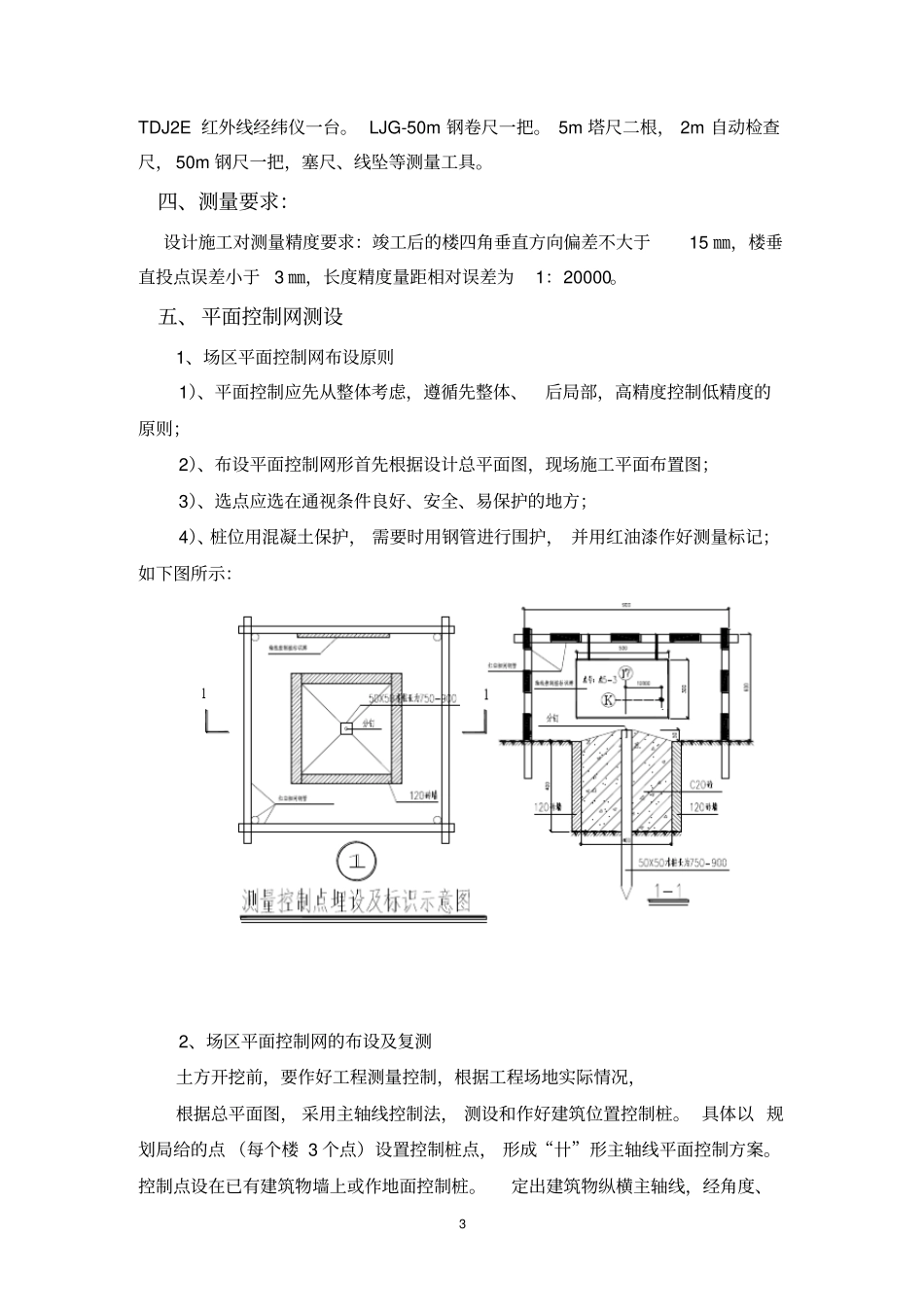

1测量放线施工方案目录一、工程概况2二、编制依据：2三、测量准备：2四、测量要求：3五、平面控制网测设31、场区平面控制网布设原则32、场区平面控制网的布设及复测33、建筑物的平面控制网4六、高程控制网建立41、高程控制网的布设原则42、高程控制43、0.00以下施工测量74、0.00以上平面控制测量85、工程重点部位的测量控制方法8七、施工测量质量保证措施9八、沉降变形观测91、沉降基准点埋设92、沉降基准点布设原则：103、沉降基准点埋设方法104、沉降观测点的布设105、沉降观测10九、施测中应注意的问题11十、仪器的保管和保养：122一、工程概况1、由内蒙古松江房地产开发有限公司开发的水晶阁（东和6号地）4#、5#住宅楼工程，位于呼和浩特市东二环路西侧，丁香路东侧，南侧为20米宽城市绿带；本工程为地上11层，4#楼6840.3㎡，5#楼4657.76㎡，其中首层建筑面积分别为：4#楼654.49㎡、5#楼452.89㎡。2、结构类型：本工程为18层剪力墙结构，梁板式阀片基础，天然基础。建筑结构安全等级为二级，结构抗震等级为二级；地基基础设计为乙级；抗震设防烈度为8度；绝对标高4#楼为1094.10m,基础埋深-4.1m；5#楼绝对标高为1093.90m，基础埋深-4.1m.3、该工程平面形状较为复杂，因此我们将成立由测量工程师和技术员等四人组成的测量小组，专门负责定位、轴线、标高的测设，保证建筑物的几何尺寸正确无误。施工放线前，应提前复核建筑与周边红线的距离，经市规划部门现场验线及设计单位确认后方能正式施工。二、编制依据：1、施工图纸；2、施工组织设计，3、规划局提供的控制点；4、工程测量规范GB50026—93；5、建筑变形测量规程JGJ/T8—97，6、呼和浩特建设规程有关规定、标准。三、测量准备：1、熟悉图纸、且于规划局给的轴线核对；2、根据图纸与现场周边红线的距离，规划局给的每栋楼的轴线点进行现场踏勘；3、测量人员技术交底：由测量工程师和技术员对放线员进行书面交底，确保本工程的定位、轴线、标高准确无误。4、测量仪器、工具配置：选用通过检测部门检测的DSC232、S3自动按平仪二台，激光垂直仪一台，3TDJ2E红外线经纬仪一台。LJG-50m钢卷尺一把。5m塔尺二根，2m自动检查尺，50m钢尺一把，塞尺、线坠等测量工具。四、测量要求：设计施工对测量精度要求：竣工后的楼四角垂直方向偏差不大于15㎜，楼垂直投点误差小于3㎜，长度精度量距相对误差为1：20000。五、平面控制网测设1、场区平面控制网布设原则1）、平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2）、布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3）、选点应选在通视条件良好、安全、易保护的地方；4）、桩位用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；如下图所示：2、场区平面控制网的布设及复测土方开挖前，要作好工程测量控制，根据工程场地实际情况，根据总平面图，采用主轴线控制法，测设和作好建筑位置控制桩。具体以规划局给的点（每个楼3个点）设置控制桩点，形成“卄”形主轴线平面控制方案。控制点设在已有建筑物墙上或作地面控制桩。定出建筑物纵横主轴线，经角度、4距离校测符合点位限差要求后，作为主场区首级平面控制网。地下室的平面控制应与主场区首级平面控制同时进行，并要进行相互校核。场区平面控制网的精度等级根据GB50026-93《工程测量规范》要求，控制网的技术指标必须符合下表的规定。等级测角中误差(″)边长相对中误差一级±51/300003、建筑物的平面控制网根据业主所提供的引入点（B1、B2、B3、B4、B5、B6六个点,每栋楼三个）。采用经纬仪，以这些基准点引测各个建筑物的角点，建立建筑物平面矩形控制网。建筑物平面矩形控制网悬挂于首级平面控制网上。六、高程控制网建立1、高程控制网的布设原则1）、为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准基点，采用DS2精密水准仪(精度1mm/km往返测)对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。2）、高程控制网的精度，采用三等水准的精度。...
